uVision 工具制造商显微镜
Scan QR
Scan QR

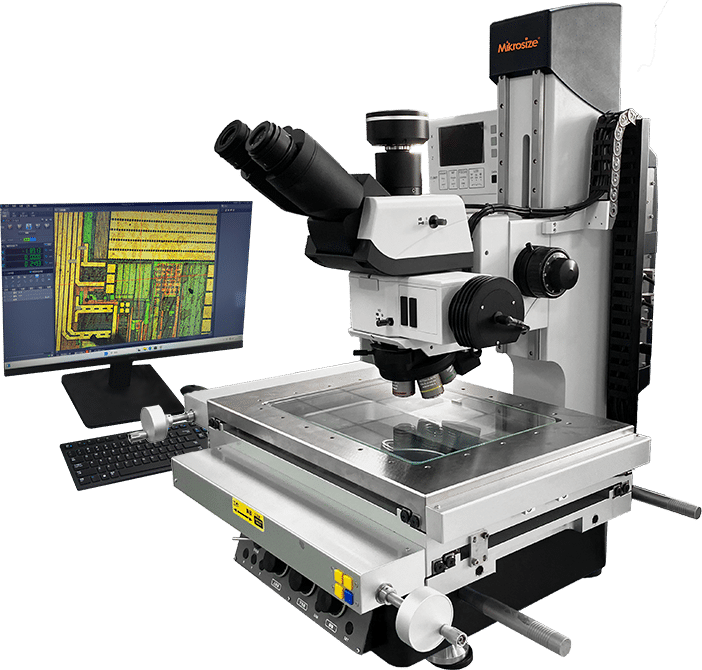

uVision Toolmakers Microscope（1）
UVisionuVision Toolmakers Microscope（2）

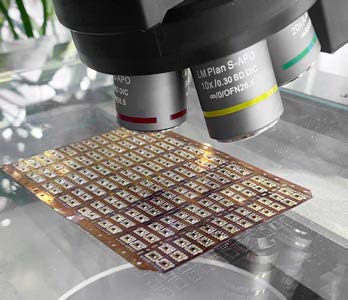

UVisionuVision Toolmakers Microscope（3）
UVisionuVision Toolmakers Microscope（4）
UVisionuVision Toolmakers Microscope（5）
UVisionuVision Toolmakers Microscope（6）
UVisionuVision Toolmakers Microscope（7）
UVisionuVision Toolmakers Microscope（8）
视频演示
产品特点与应用
产品特点：
- 三目镜筒分光比100:0,搭配多种观察方法,可灵活切换,满足不同观测需求;
- 具备多种高性能物镜,如Plan-S-APO系列,成像质量高,细节还原精准;
- 可选配电动转换器,后置电动马达;
- 手动粗/微调焦,绿色半圆辅助聚焦,操作方便,对焦快速且精准;
- 600万像素CCD相机,0接口,图像采集高效,传输速度快,便于数据处理;
- LED冷光源照明,亮度稳定,减少发热,提供清晰明亮的观测视野,延长设备寿命;
产品应用：
- 高精度物镜和手动调焦,能精准查看零件细微结构,辅助高精度装配工作;
- 多种观察方法及优质光源,利于分析金属材料金相组织,评估材料性能;
- 工作台行程大且测量精度高,方便对工件微观损伤和材质细节进行观察;
- 可对芯片的微观结构、芯片表面的平整度、电路布线以及各层材料的界面情况进行观察和分析;
技术规格
1um
| 型号 | uVision-2015 | uVision-2015 | uVision-2015 | |
| 行程(mm) | 200*150 | 300*200 | 400*300 | |
| 观察筒 | 三目观察筒。分光比为100:0，瞳距调节范围为50mm至75mm。 | |||
| 观察方式 | 明场/暗场/偏光/DIC（可选） | |||
| 目镜 | 10X/25（其中一个带有十字分划） | |||
| 物镜 | 明暗场半复消色差物镜 | Plan S-APO:5X BD DIC N.A0.15 WD=14.8 | ||
| Plan S-APO:10X BD DIC N.A0.30 WD=13.6 | ||||
| Plan S-APO:20X BD DIC N.A0.40 WD=11.9 | ||||
| Plan S-APO:50X BD DIC N.A0.55 WD=8.7 | ||||
| Plan S-APO:100X BD DIC N.A0.80 WD=3.1 | ||||
| 调焦系统 | 手动粗/微调焦（电动调焦可选） | |||
| 辅助对焦 | 绿色半圆可选 | |||
| 物镜转换器 | 手动物镜转换器；5孔明暗场转换器，带DIC插槽（编码物镜转换器可选）。（电动物镜转换器可选） | |||
| 分辨率 | X,Y,Z:0. | |||
| CCD相机 | 600万像素CCD芯片相机，USB 3.0接口（可选1200万像素相机） | |||
| 相机接口 | 0.65X C | |||
| 软件 | 拍照、保存、测量；实现景深融合与图像拼接。 | |||
| 光源 | 透射照明：LED平行光冷光源照明。 | |||
| 落射照明：LED同轴光冷光源照明。 | ||||
| 工作平台(mm) | 金属平台尺寸：500*350 | |||
| 玻璃平台尺寸：350*250 | ||||
| 行程(mm) | X:200, Y:150, Z:200 | |||
| 测量精度 | 2.8+L/100um | |||
| 测量高度 | 175mm | |||
| 数字读数 | RS232 | |||
标准配置
| 名称 | 数量 | 备注 |
| 主机 | 1套 | / |
| 目镜筒 | 1个 | / |
| 5孔物镜转换器 | 1个 | / |
| CCD摄像头 | 1个 | 600W |
| 10X/25目镜 | 2个 | 其中一个带有十字分划 |
| 明暗场光路 | 1个 | / |
| LM PIan S-APO:5X BD DIC N.A0.15 WD=14.8 | 1件 | / |
| LM PIan S-APO:10X BD DIC N.A0.30 WD=8.5 | 1件 | / |
| LM PIan S-APO:20X BD DIC N.A0.40 WD=11.9 | 1件 | / |
| LM PIan S-APO:50X BD DIC N.A0.55 WD=8.7 | 1件 | / |
| LM PIan S-APO:100X BD DIC N.A0.80 WD=3.1 | 1件 | 可选 |
| 数字读数 | 1件 | / |
| 偏振片 | 1件 | / |
| 分析器 | 1件 | / |
| 电源线 | 1根 | / |
