MRC-300M/400M/500M/500A 圆度与圆柱度测量仪
Scan QR
Scan QR
MRC 300M 400M 500M 500A Roundness and Cylindricity Measuring Instrument1 scaled

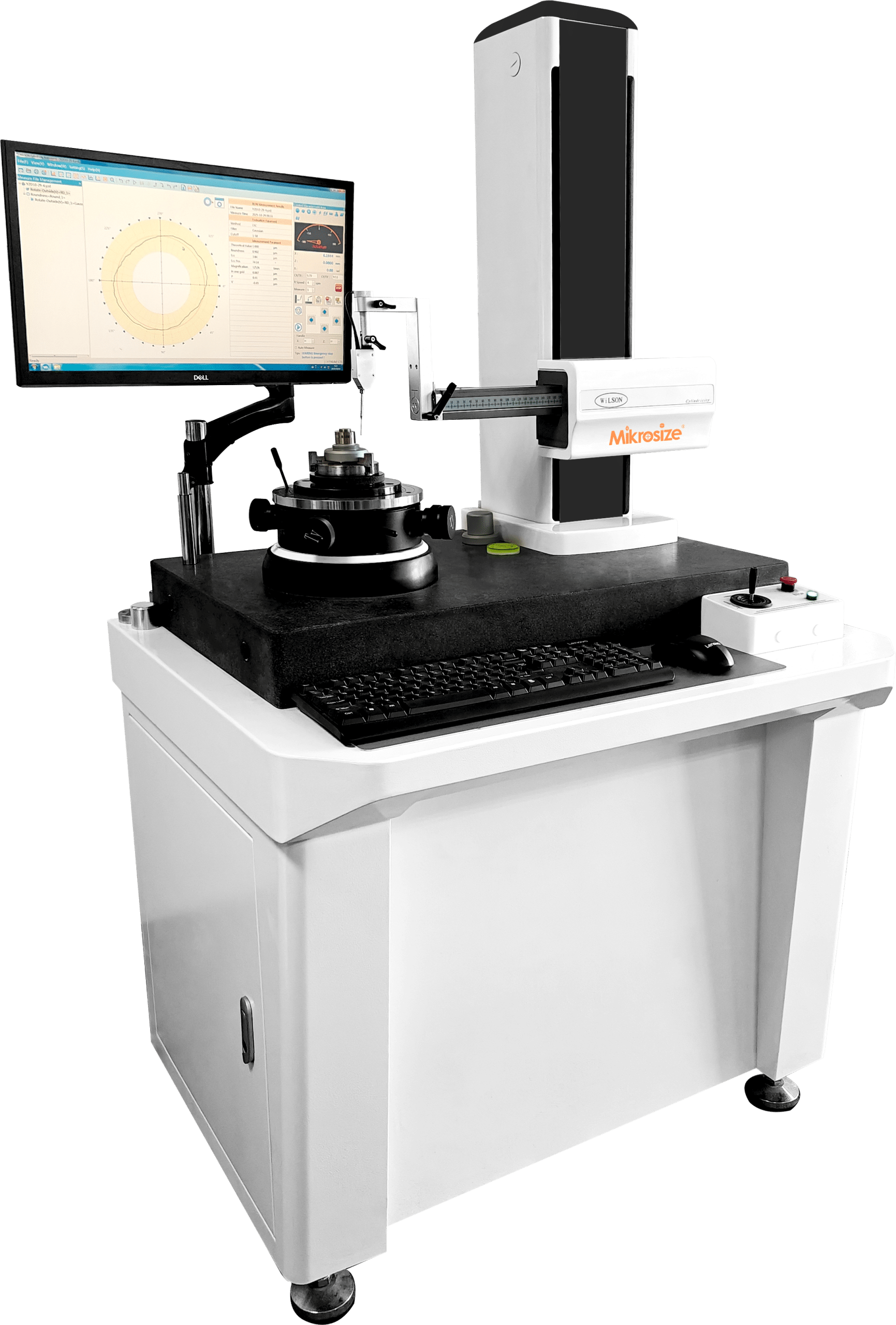

MRC 300M 400M 500M 500A Roundness and Cylindricity Measuring Instrument2 scaled

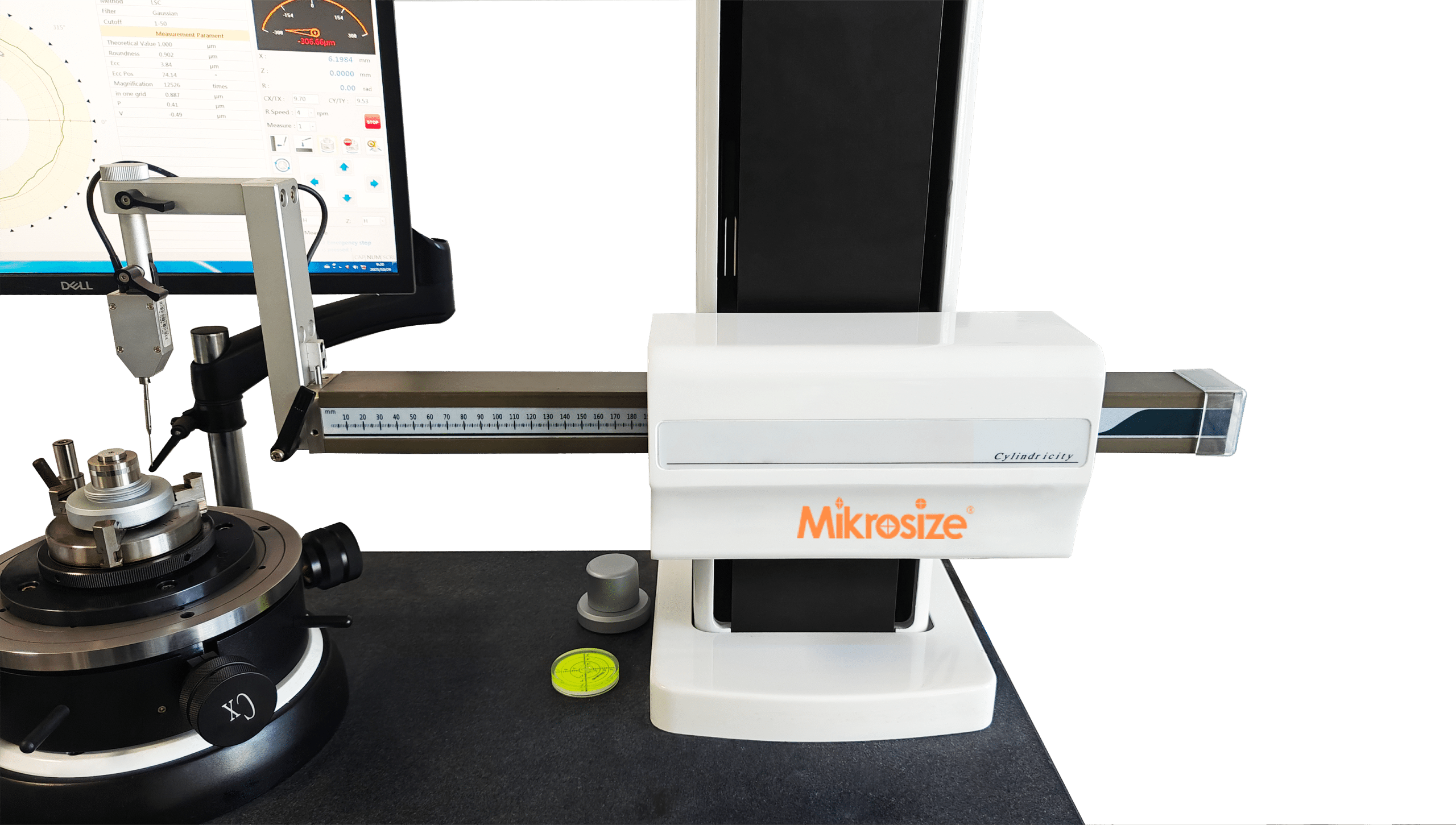

MRC 300M 400M 500M 500A Roundness and Cylindricity Measuring Instrument3 scaled

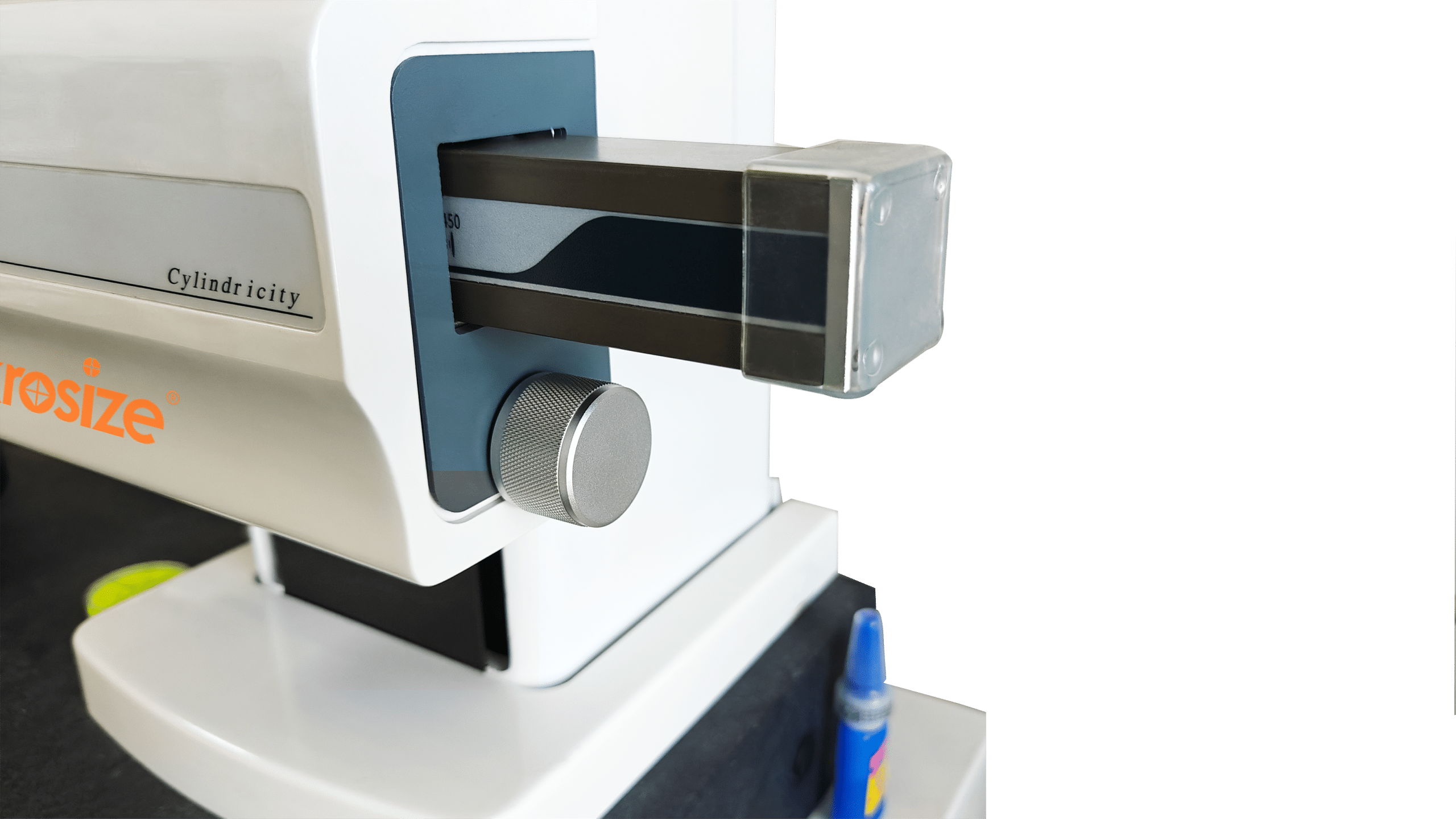

MRC 300M 400M 500M 500A Roundness and Cylindricity Measuring Instrument4 scaled

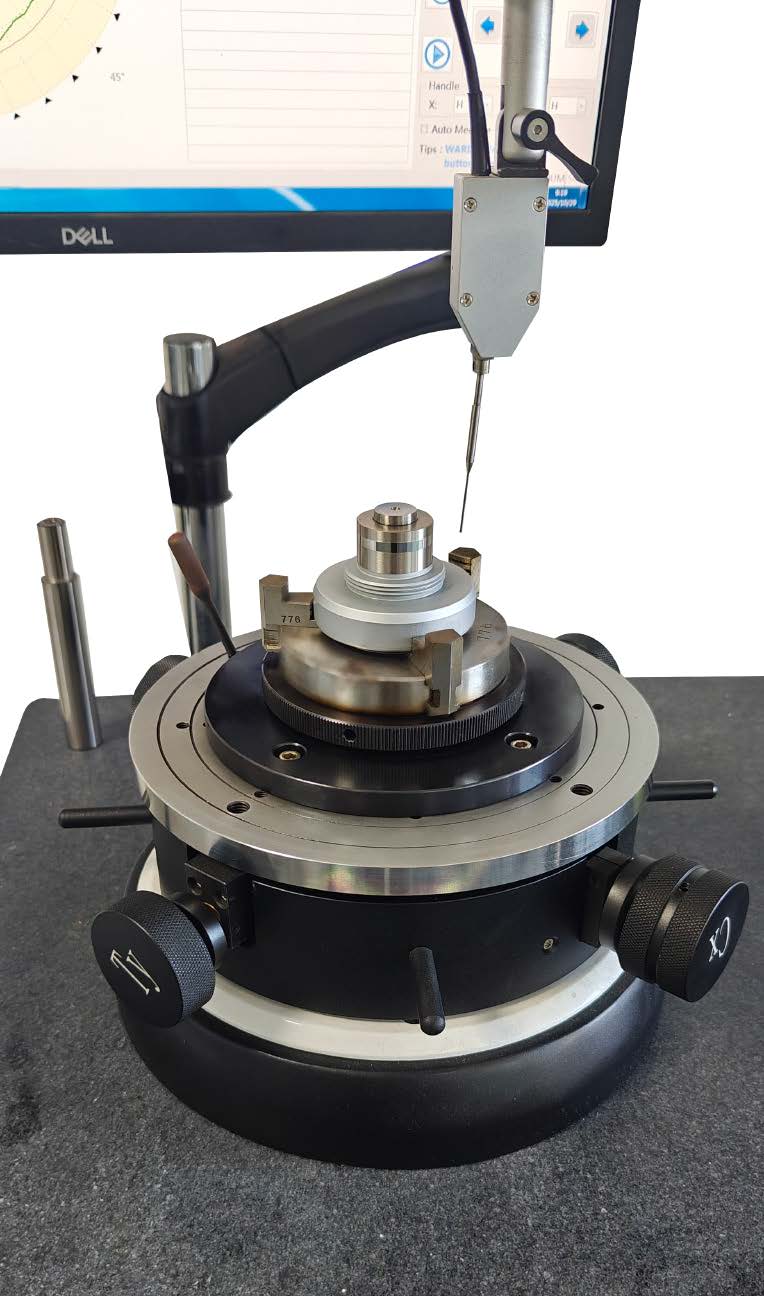

MRC 300M 400M 500M 500A图6 1

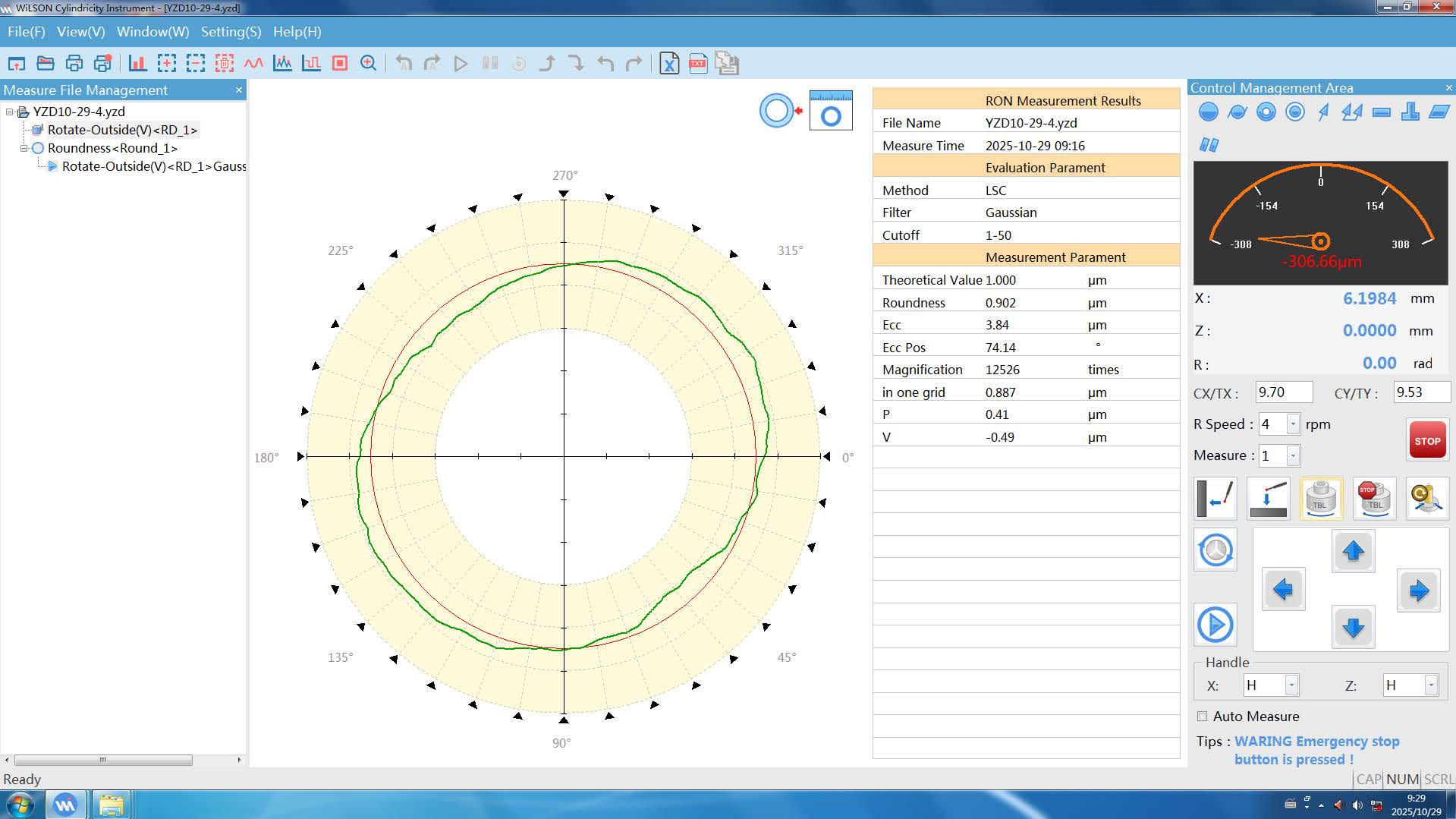

MRC 300M 400M 500M 500A图9

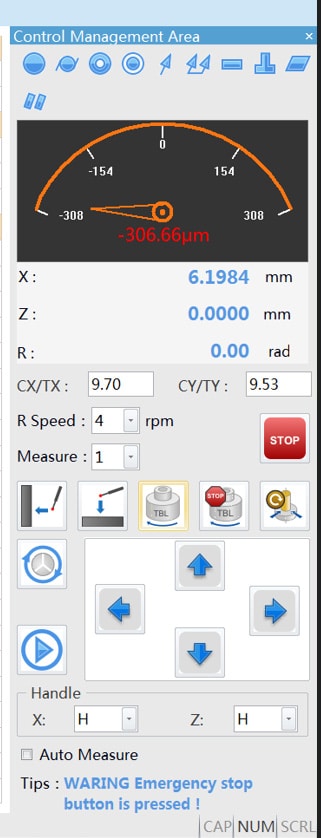

MRC 300M 400M 500M 500A图10
视频演示
产品特点与应用
产品特点：
- 采用高精密气浮主轴作为基准，永不磨损，保持长久精度
- 采用半径测量法，工件旋转式
- 可测量各种规则、不规则的环形工件的圆度圆柱度、直线度、跳动、全跳动、锥度、直径、同心度、同轴度、平面度、平行度、垂直度、偏心等
- 可分析表面波纹度（Wc，Wp,Wv,Wt,Wa,Wq）、频谱分析、波高分析
- 可测量活塞外圆的横截面椭圆度、纵截面型线（选配）
- 立柱行程400/500/700mm可选，支持更大行程的定制
- 调心调平工作台，有手动、自动可选
- 主轴可承载30kg，支持更大重量的定制
- 标配空气过滤器
- 四种圆度评定方式：最小区域法、最小二乘法、最小外接圆法、最大内切圆
- 圆度滤波段：1-500，1-150，1-50，1-15，15-500
- 波纹度滤波段：3-16，17-100
- 数据采集运用进口精密圆光栅，精度高达0.0125μm，每圆周采集14400点，准确度高，稳定性好
- 测量软件采用基于Windows操作系统平台的CA系统测量软件，支持winXP、win 7、win10、win11系统
- 部分圆弧亦可测量处理
- 自动识别轮廓间断，自动或手动剔除缺口，异常点功能
- SPC统计分析：对大量测量数据统计分析，并给出图形分析报告
- 可设置工艺要求判断测量参数，提高质量控制的可观性
- 可选用单个或多个测量数据同页打印模式
- 标配Φ2mm红宝石测针，可任意选配不同规格的红宝石测针
- 满足JJG 429、ISO 1101、ISO 12180等行业标准
产品应用：
- 汽车制
检测发动机曲轴、凸轮轴、活塞销、轴承内外圈等核心零件，保障动力传输精度和装配密封性
- 航空航天
核验飞机发动机叶片轴、液压系统阀芯、涡轮轴等关键零件，满足极端工况下的精度要求
- 轴承 / 密封件行业
批量检测轴承滚动体、密封圈沟槽等部件，保证旋转精度和密封性能
技术规格
| 项目 | 圆度与圆柱度测量仪 | |||||
| 型号 | MRC-300M | MRC-400M | MRC-500M | MRC-500M | ||
| 测量范围 | 最大工件旋转直径 | 320mm | 420mm | |||
| 最大测量直径 | 270mm | 370mm | ||||
| 最大测量高度 | 300mm | 400mm | 500mm | 500mm | ||
| 最大测量深度 | 100mm（由探针杆长度决定） | |||||
| 最大承载能力 | 25kg | 40kg | 60kg | 30kg | ||
| 空气静压主轴精度 | 径向误差 | （0.025+4H/10000）μm H：距平台测量高度 | ||||
| 轴向误差 | （0.025+4X/10000）μm X：测量半径 | |||||
| 工作台 | 工作台直径 | Φ200mm | Φ280mm | |||
| 调节范围 | 偏心调节：±3mm；水平调节：±1° | |||||
| 调节方式 | 手动 | 自动 | ||||
| 旋转速度 | 0~12rpm | |||||
| 直线度 | 0.3μm/100mm | 0.2μm/100mm | ||||
| 光栅 | 立柱光栅分辨率（可选） | 0.05/0.1/0.5/1μm | ||||
| 水平导轨光栅分辨率（可选） | 0.05/0.1/0.5/1μm | |||||
| 主轴与Z轴平行度 | 1.5μm/300mm | 2μm/400mm | 2.5μm/500mm | 2.5μm/500mm | ||
| 水平行程 | 250mm | 250mm | 270mm | 270mm | ||
| 传感器 | 测量范围 | ±500μm | ||||
| 分辨率 | 0.005μm | |||||
| 测头形状 | Φ2mm红宝石球测头（Φ1mm、Φ0.5mm测头可选） | |||||
| 测量力 | 1~12g | |||||
| 数据采集 | 进口光栅，14400点/圈 | |||||
| 放大倍率 | 任意可调，最大20万倍 | |||||
| 可选模块 | 轴承波纹度/谐波分析/RTA频谱分析 | |||||
| 供气压力 | 0.45~0.8Mpa | |||||
| 供气流量 | ≥0.2 m³/min | |||||
| 电源 | AC 220V±10% 50Hz | |||||
| 环境要求 | 温度(T)：10～30℃； 相对湿度(RH)：＜85% | |||||
| 产品尺寸(长*宽*高) | 960*650*1550mm | |||||
| 包装尺寸(长*宽*高) | 1000*750*1650mm | |||||
| 产品重量 | 约200kg | |||||
标准配置
| 名称 | 数量 |
| 圆度及圆柱度测量仪 | 1套 |
| 自定心调平工作台 | 1套 |
| 精密三爪卡盘 | 1个 |
| 空气过滤系统 | 1个 |
| 计算机 | 1台 |
| 打印机 | 1台 |
| 测量软件 | 1套 |
| 椭圆标准件 | 1个 |
| 圆柱标准件 | 1个 |
| Φ2mm红宝石测针 | 1个 |
| 合格证 | 1份 |
| 保修卡 | 1份 |
| 校准证书 | 1份 |
| 使用说明书 | 1份 |
可选配置
| 3D调整台 |
| 快速定心工装 |
| 定心工装 |
| 钢球夹具 |
| 其他标准件 |
| 其他探针 |
