产品特点与应用
产品特点：
- 采用主显示单元、驱动单元和传感器复合结构，机电一体化，DSP 芯片控制，数据处理快、功耗低;
- 可测 14 个参数，兼容 ISO、DIN 等多国标准，160μm 大测量范围，满足多样需求;

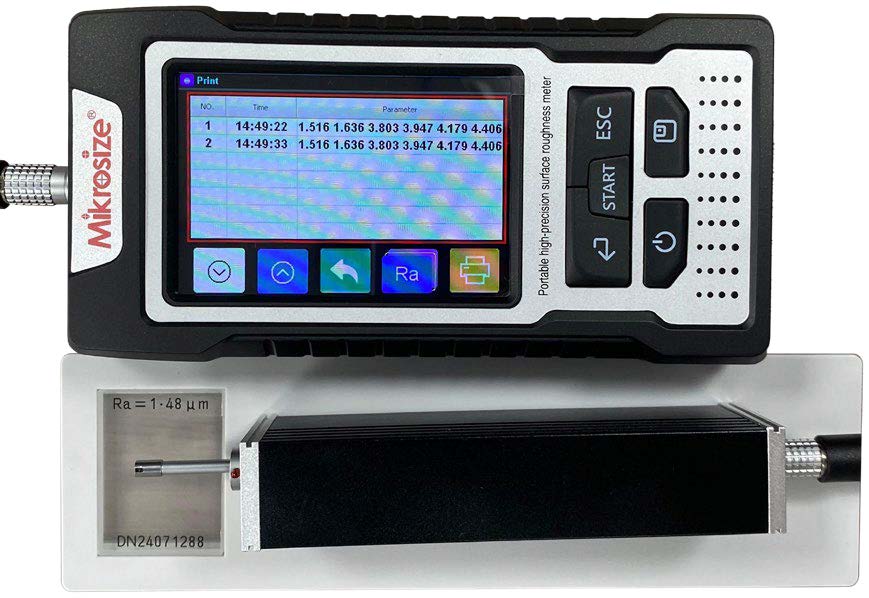

- 480*320 TFT 彩色显示屏，无视角限制，参数和轮廓图形显示直观;
- 内置 6000mAh 锂电池，续航超 20 小时，有电量指示，支持随时充电;
- 可存储 100 组原始数据和波形，支持连接电脑与打印机，操作便捷;
- 人机工程学设计，坚固便携，有自动休眠等省电功能，可靠性高;
- 具备自动休眠、自动关机省电功能，电路和软件设计可防电机卡死，可靠性强;
- 支持多种语言切换，有丰富信息提示，操作提示清晰，新手易上手;
- 可选多种专用传感器及测量支架，能应对复杂形状表面测量需求;
产品应用：
- 适用于生产现场和移动测量，可测各类机械加工零件表面粗糙度;
- 兼容多国标准，满足车间验证站、实验室、测量室等场景测试;
- 配备多种可选传感器，可测曲面、小孔、深槽等特殊表面;
- 能连接电脑和打印机，便于数据上传、分析及测量结果打印;
- 可存储 100 组数据及波形，带实时时钟，方便数据记录与管理;
技术规格
| 测量范围 | Z轴（垂直）：320µm；X轴（水平）：17.5mm | |
| 分辨率
Z轴（垂直） |
0.01μm/±20μm | |
| 0.02μm/±40μm | ||
| 0.04μm/±80μm | ||
| 测量项目 | 参数 | Ra,RzRq,Rt,Rc,Rp,Rv,R3z,R3y,Rz(JIS),Ry,Rs,Rsk,Rku,Rmax,Rsm,Rmr,RPc,Rk,Rpk,RvkMr1,Mr2 |
| 标准 | ISO4287,ANSI B46.1,DIN4768,JISB601 | |
| 图形 | 原始轮廓、粗糙度轮廓、负载曲线 | |
| 滤波器 | RC,PC-RC,Gauss,D-P | |
| 取样长度(lr) | 0.25,0.8,2.5mm | |
| 评定长度(ln) | Ln= lr×n n=1~5 | |

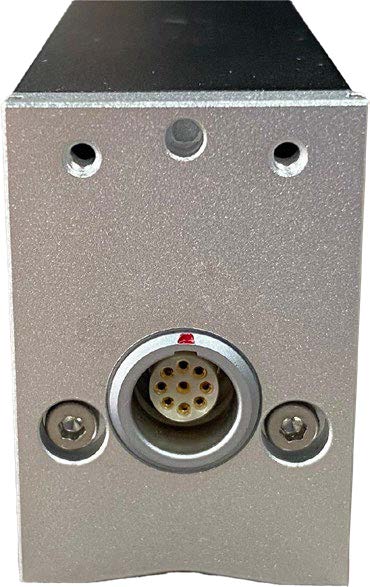

| 传感器 | 原理 | 位移差动电感 |
| 触针 | 天然金刚石，60°锥角，2µm针尖半径 | |
| 测力 | <4mN | |
| 滑行件 | 红宝石，纵向半径40mm | |
| 滑行速度 | lr=0.25, Vt=0.135mm/s | |
| lr=0.8, Vt=0.5mm/s | ||
| lr=2.5, Vt=1mm/s | ||
| 返回，Vt=1mm/s | ||
| 精度 | 0.001um | |
指示误差
不超过10%指示变动性
不超过6%电源
6000mAh 锂离子电池，充电器：DC5V尺寸（长*宽*高）
显示单元
161*80*40mm驱动单元
22*26*114mm重量
约320g工作环境
温度：-20℃~40℃ 湿度：<90%RH存储与运输
温度：-40℃~60℃湿度：<90%RH
标准配置
| 项目 | 数量 | 图片 |
| 主机 | 1 |  |
| 传感器 | 1 |  |
| 校准块 | 1 |  |
| 块支架 | 1 |  |
| 延长线 | 1 |  |
| 螺丝刀 | 1 |  |

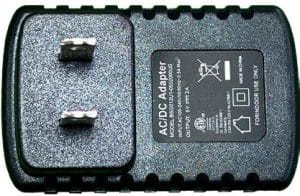

| 充电器 | 1 |  |
| USB充电线 | 1 |  |
| 合格证 | 1 |  |
| 保修卡 | 1 |  |
| 仪器箱 | 1 |  |
可选配置
| 曲面传感器 |
| 小孔传感器 |
| 深槽传感器 |
| 延长杆 |
| 适配杆 |
| 测量平台 |
