MRC-100-150-200 粗糙度与轮廓测量仪
扫码
MRC 100 150 200 Roughness and Contour Measuring Instrument1

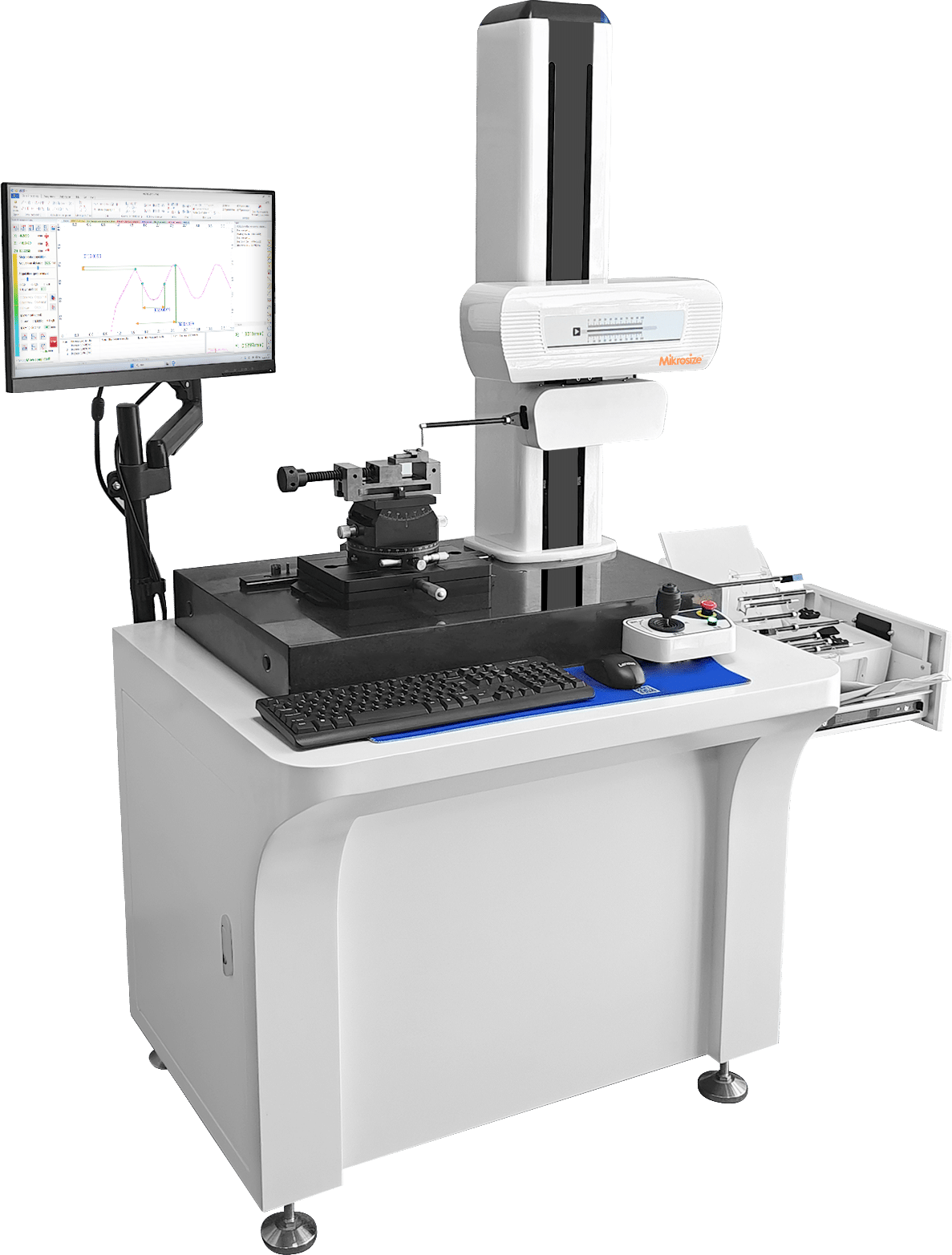

MRC 100 150 200 Roughness and Contour Measuring Instrument2

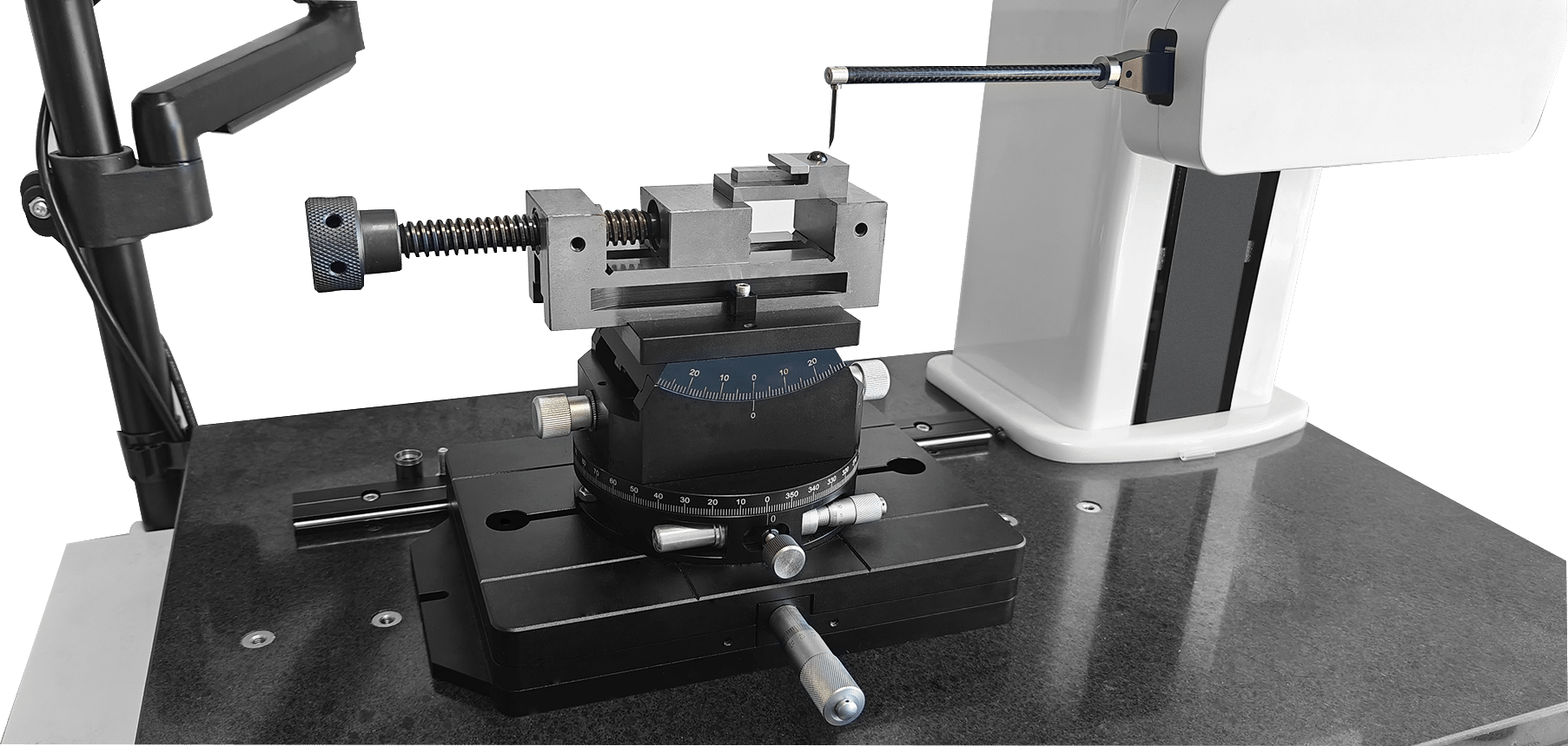

MRC 100 150 200 Roughness and Contour Measuring Instrument3
MRC 100图（8）

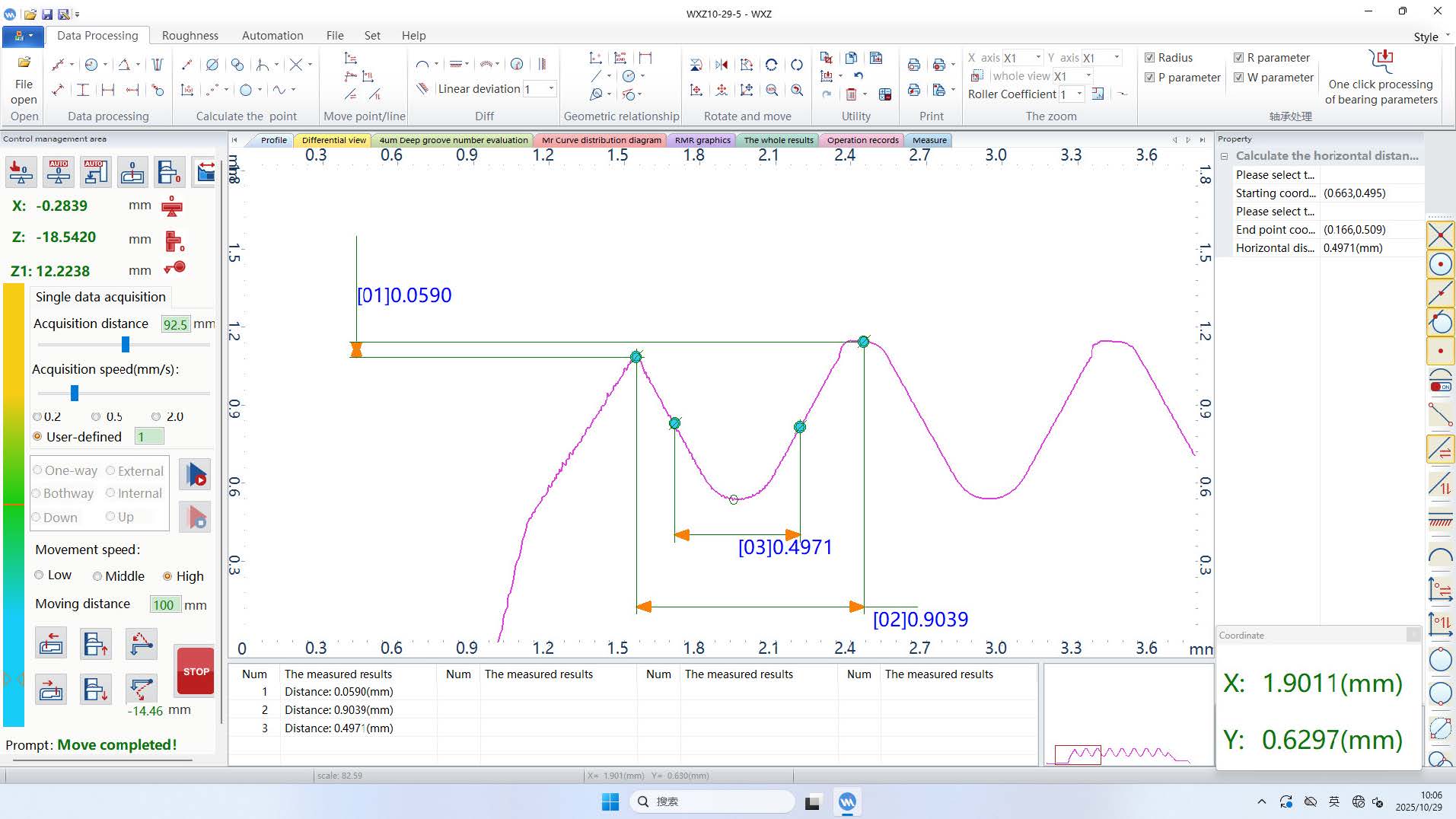

MRC 100图（5） 1

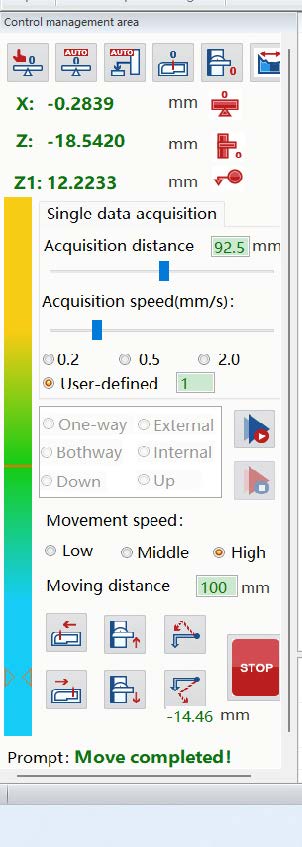

MRC 100图（6） 1

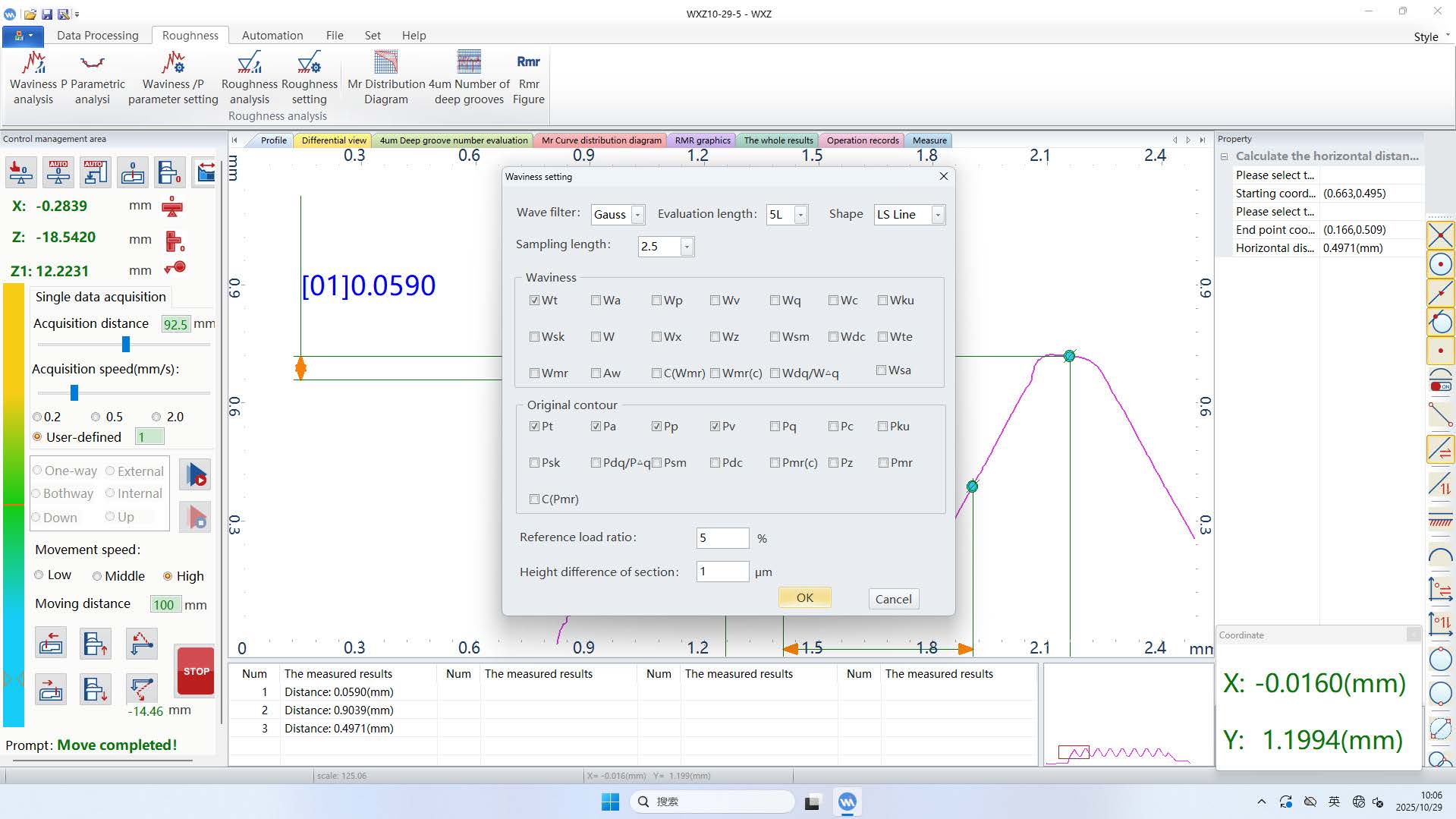

MRC 100图（7）
视频演示
产品特点与应用
产品特点：
直角坐标测量仪器
无需更换传感器即可同时测量粗糙度和轮廓
机械部分采用精密直线导轨作为测量基准，确保测量精度和长使用寿命
水平导轨提供气浮导轨和摩擦导轨两种选择

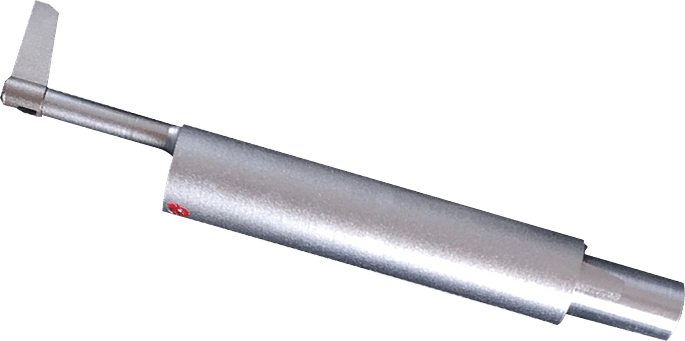

精密数字传感器和精密光栅位移传感器测量X和Z方向的位移，保证工件轮廓测量的准确性
高精度光栅传感器，最大量程60毫米，满足大多数测量需求
分辨率高达0.001μm，最小采样间隔0.01μm
标准立柱行程450/500毫米，可定制行程
配备高性能自主研发软件，用户友好，测量效率高，操作与CAD绘图软件高度兼容
软件可处理各种密封槽形状（角度、倒角R、槽深、槽宽）；轴类工件母线的直线度和凸度；各种圆弧的曲率半径和中心位置等
支持连续标注、基准标注和任意插入点
实现图形和坐标的自由旋转
自动保存原始数据，便于多次标注
启用捕捉功能时，自动生成并捕捉特征点，如交点、圆心、线段中点、端点、圆弧交点、圆弧中点和切点
软件兼容Windows XP、Windows 7、Windows 10和Windows 11操作系统
软件一键切换中英文
软件自动校准，支持自动测量和标注
具备自动探针接触、提升和缩回功能，防止探针损坏
内置高度集成电路板，所有接口集成在一块板上，便于维护
四轴摇杆控制，操作便捷
支持轮廓测量、粗糙度测量、原始轮廓测量和波纹度测量功能
配备USB接口
磁吸式探针杆，便于快速整体更换
符合JB/T 11271-2012、ISO 25178-601、ISO 21920、UNI EN ISO 12179等行业标准
产品应用：
轴承行业
测量内外圈的密封槽形状（角度、倒角R、槽深、槽宽等）；各种滚子轴承的滚子和套圈母线的凸度、角度和对数曲线。
汽车、摩托车及制冷行业
测量汽车、摩托车及压缩机活塞、活塞销、气门挺杆的母线参数；并可测量各种倾斜部件的参数。
机械加工、精密五金、精密工具、刀具、模具、汽车零部件、摩托车零部件、压缩机、机电、电机、光学元件等行业。
技术规格
| 名称 | 粗糙度轮廓测量仪 | |||
| 型号 | MRC-100 | MRC-150 | MRC-200 | |
| 水平导轨类型 | 摩擦导轨/气浮导轨 | |||
| 爬坡角度 | 上升77°，下降88° | |||
| 测量速度 | 0.02mm~4.0mm/s | |||
| 测量范围 | X轴（水平导轨） | 100mm | 150mm | 200mm |
| Z1轴（传感器） | ±20mm | ±25mm | ±30mm | |
| Z轴（立柱） | 450mm | 500mm | 500mm | |
| 最小内孔 | 6mm（可通过更换小测针测量更小内径） | |||
| 轮廓精度 | 线性精度X | ±（0.8+0.02L）μm L：测量距离 | ||
| X轴分辨率 | 0.01μm | |||
| 线性精度Z1 | ±（0.8+0.02H）μm H：测量高度 | |||
| Z1轴分辨率 | 0.01μm | |||
| 角度 | ≤1′ | |||
| 圆弧 | ≤±（0.8+R/12）μmR：0.5mm~10mm | |||
| 圆弧Pt | ≤0.5μm | |||
| 直线度 | 0.6μm/100mm | |||
| 粗糙度精度 | 指示误差 | ±（5nm+0.05A）A: 标准值 | ||
| 残余噪声 | ≤0.005μm | |||
| Z1（传感器）量程 | ±3mm | |||
| 分辨率 | 0.1μm | |||
| 指示重复性 | ±3% | |||
| 截止波长 | 0.025、0.08、0.25、0.8、2.5、8mm | |||
| 评定长度 | λc*1、2、3、4、5、6、7、8 | |||
| 粗糙度参数 | Ra, Rq, Rz(Ry), Rz(DIN), R3z, Rz(jis),Rp, Rv, Rt, Rsk, Rsm, Rc, Rpm, Rku,Rdq, Roc, Mr1, Mr2, Rpk, Rvk, Rk, Rdc,A1, A2, Rx, AR, Rcp, Rmax, Rz-ISO | |||
| 波纹度参数 | wt, wa, wp, wv, wq, wc, wku, wsk, w, wx, wz，wsm, wdc, wte, wmr, Aw,c(wmr), wmr(c), wdq | |||
| 原始轮廓参数 | Pt, Pa, Pp, Pv, Pq, Pc, Pku, Psk, Pdq, Psm, Pdc,Pmr, Pz, Pmr | |||
| 压缩空气（气浮导轨所需，由用户提供） | 气压0.4MPa，耗气量0.1m³/min；供气0.6MPa，0.25m³/min | |||
| 电源 | AC 220V-240V, 50HZ；独立地线，最大功率500W | |||
| 环境要求 | 常温，湿度20~80%RH；无冷凝，无明显振动源 | |||

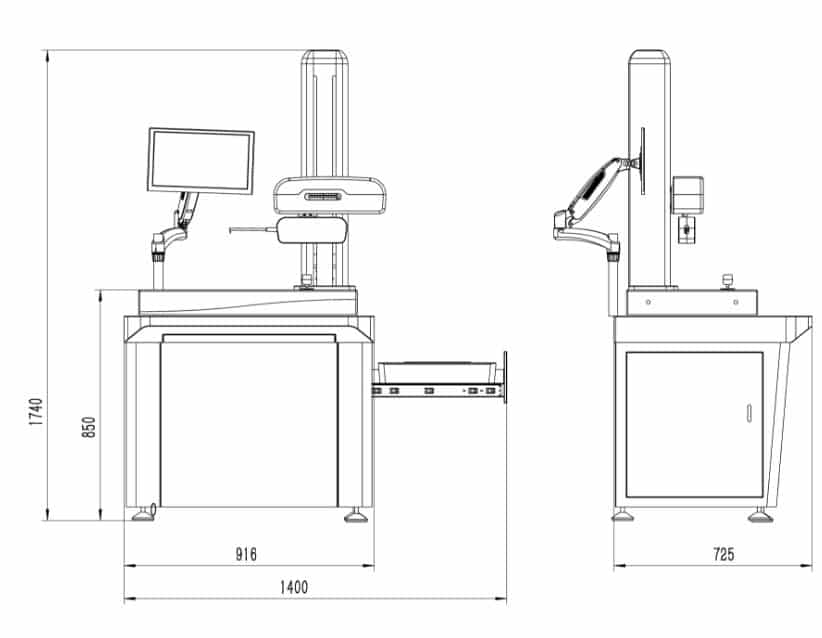

| 产品尺寸（长宽高） | 1400*725*1740mm | |||
| 包装尺寸（长宽高） | 960*960*1950mm | |||
| 产品重量 | 270kg | |||
| 总包装重量 | 300kg | |||
标准配置
| 名称 | 数量 |
| 粗糙度与轮廓测量仪主机 | 1套 |
| 大型平面工作台 | 1件 |
| 角度调整工作台 | 1件 |
| 虎钳 | 1件 |
| 3*24单切测针 | 1件 |
| 3*24粗糙度测针（只用圈起来的部分，摆正） | 1件 |
| 1*6单切测针 | 1件 |
| 1*6粗糙度测针（用上面那支，和23类似，只用头部） | 1件 |
| Φ8*150mm碳纤维探针杆 | 1件 |
| 校准标准件 | 1套 |
| 联想电脑 | 1台 |
| 打印机 | 1台 |
| 过滤系统（配备气浮导轨） | 1套 |
| 软件 | 1套 |
| 合格证 | 1份 |
| 保修卡 | 1份 |
| 校准证书 | 1份 |
| 使用说明书 | 1份 |
可选配置
| 二维平面工作台 |
| 双向虎钳 |
| 环形专用夹具 |
| 轴承专用夹具 |
| 精密正弦虎钳 |
| 综合调整平台1 |
| 综合调整平台1 |
