SURFACE LIGHT SOURCE


UWC6008	UWC6016

UWC6032

UWC6045（旧款）	UWC6045（新款）

UWC6100	UWC6200

SURFACE LIGHT SOURCE

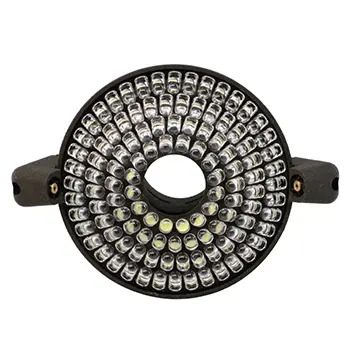

代码：UWC6008

该光源具备5环、8区、40方向的独立照明控制，提供多达40个照明角度。
通过UWC系列数控控制器的RS232接口（内置12V电源）连接使用。
可从5环8区的多达40个方向角度进行照明，满足绝大多数产品的照明需求。
作为成像仪器等的视觉检测光源，采用发光盘与控制板一体化设计。
采用RS232通信，先进的设计技术使线缆长度可达20米，适用于各种不同行程的机器。
提供API函数接口，便于在软件编程中集成。
可连接至UWC4000i、UWC4000P、UWC3500和UWC5000的RS232接口，接线方便，不占用计算机的COM资源。
可配备专用“增高环”来调节光源与产品之间的距离。
具备亮度等级设置功能，可与不同物镜和相机匹配。
在40mm至150mm焦距范围内同时提供照明角度，可为多种焦距的物镜提供照明。
采用工业级高品质开关稳压电源供电：12VDC + 0.2V @ 1.8A。
可安装ACC10环形光源防撞装置。
外径111mm，厚度32mm，聚焦环高度（最大）40mm。

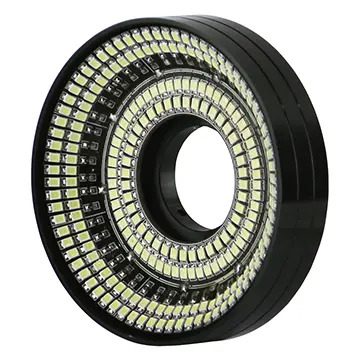

代码：UWC6016

UWC6016是一款柔光程控光源，具有2环、8区、16方向。特别适用于高反光表面产品的照明需求，如玻璃、金属加工表面、珠宝等的检测。它拥有45度和90度独立可调的照明角度，能满足大多数产品的表面照明要求。

UWC6016自带调光板，采用RS232通信，可连接至UWC控制器或计算机的COM口使用。
采用发光盘与控制板一体化结构，整体结构设计独特且稳定。
提供2环8区的16个主要照明角度。

采用高品质插件式冷光LED灯珠，光衰小、寿命长，可减少照明对薄型轻质工件造成的热变形。也可选配暖光（纯白光）。
配备先进的内置光源控制卡，确保亮度稳定无闪烁。

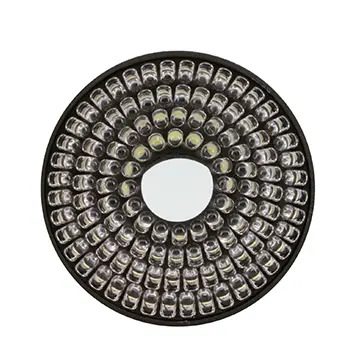

常用变焦镜头的焦距差异约为12mm。对于短焦距镜头，可切掉安装环上端以实现焦距匹配。
紧凑型激光指示器安装组件易于调节，可选单头或双头，并有32个方向可供选择。
四个环的照明角度分别为：45.5°、51.5°、58.5°和66°（与产品表面的夹角），最佳焦距为38mm。
UWC6032电源电压：12.5±0.25VDC@980mA，电源电流不应低于2A。
外径88mm，厚度28mm，对焦环最大高度40mm。

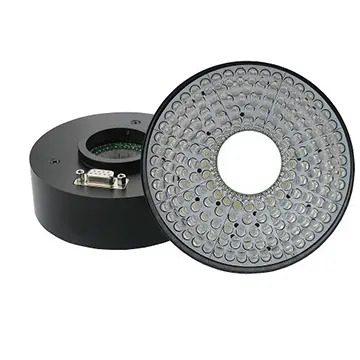

型号：UWC6045（旧款）

UWC6045是一款具有40个方向及激光指示器的防撞光源，是中高端影像仪的标准光源。该光源分为5环8区，独立控制40个方向的照明，提供多达40个照明角度。

UWC6045通过连接UWC系列数控控制器的RS232接口（内置12V电源）使用。
具有5环8区多达40个方向角的照明，可满足绝大多数产品的照明需求。
作为影像仪等设备的视觉检测光源，采用发光盘与控制板一体化设计。
采用RS232通信，先进的设计技术使线缆长度可达20米，适用于各种不同行程的机器。
提供API功能接口，便于在软件编程中集成。
可连接UWC4000i、UWC4000P、UWC3500和UWC5000的RS232接口，接线方便，不占用计算机的COM资源。
可配备UWC6045专用“增高环”，以调节光源与产品之间的距离。
具有亮度等级设置功能，可与不同物镜和相机匹配。
同时提供40mm至150mm焦距范围内的照明角度，可为各种焦距的物镜提供照明。
采用工业级高品质开关稳压电源供电：12VDC + 0.2V@1.8A。
可配备ACC10环形光源防撞装置。
外径为111mm，厚度为32mm，调焦环最大高度为40mm。

面光源

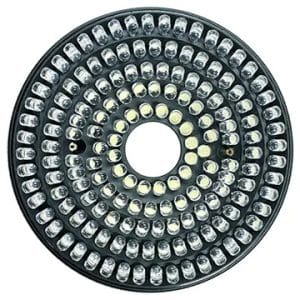

型号：UWC6045（新款）

UWC6045是一款具有40个方向及双激光指示器的防撞光源，是中高端影像仪的标准光源。该光源分为5环8区，可独立控制40个方向的照明，提供多达40个照射角度。

UWC6045通过连接UWC系列数控控制器的RS232接口（内置12V电源）使用。
外观圆润新颖，更灵动、更美观、更高档、更实用。
LED面呈天坛形状，最大限度地减少对操作者视线的遮挡，符合人体工程学。
多达5环8区40个照射角度，可满足绝大多数产品的照明需求。
最外环提供37度超低角度照明，相比旧版6045的45.5度角度，低角度照明效果显著提升，可部分替代UWC6100的应用。
内置应变片式防撞机构，25克力触发检测更灵敏，无论是灯罩碰撞还是灯珠碰撞，都能更及时地检测并回退，检测可靠性高，对工件影响小。
隐藏式双激光指示器，调节方便，不影响其他传感器安装，完美实现视野中心指示和聚焦指示。
标配焦距调节筒，松开侧面紧定螺钉，可伸缩套筒，实现不同焦距变焦镜头的兼容。
安装法兰盘预置M3螺纹孔，可加装升降机构，实现探针/CCD测量的完美结合。
亮度等级可设置1-16级，适应不同反射率产品、不同透过率镜头及不同感光度CCD。
直接连接控制器RS232接口，简单可靠。
电源电压为12.5±0.25VDC@1400mA，额定功率为18W，供电电流不小于2A。
新型五环光源的发射角度分别为37°、45°、53°、62°和72°（与产品表面的夹角），最佳焦距为35mm。
外径为119mm，厚度为32mm，聚焦环最大高度为40mm。

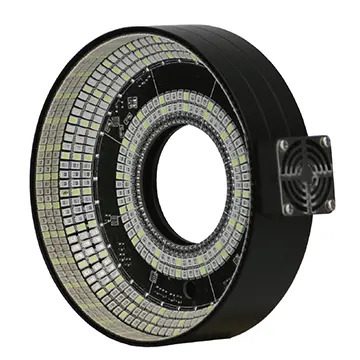

型号：UWC6100

UWC6100是一款四色电动升降程控光源，具有3环、8区、4色、96通道。它是国际顶尖的成像测量光源解决方案。拥有0°、45°和90°三个主要照明角度，采用RGBW四色广角LED，配合可编程升降机构，在180°穹顶内提供柔和均匀、无死角的照明光束。不仅满足绝大多数机加工件、五金件和塑料件等特征部位（如表面轮廓、倒角、内R角、段差）的照明需求，还能实现同一工件在不同照明高度下的可编程全自动检测，解决了固定光源无法兼顾高低照明位置的问题。

UWC6100支持频闪照明，为高效飞拍测量提供照明支持。
发光盘、控制板与升降控制器一体化机构，整体结构设计独特且稳定。
提供3环8区共24个主要照明角度，配合升降控制，可实现0至87度任意夹角照明，且“穹顶光”照明可编程。
其0-30°发射角度可在测量软件中高对比度呈现“倒角、切削刃”、“段差”、“弱边缘”、“槽底”、近乎“镜面”的轮廓以及半透明工件（如陶瓷、浅色塑料和硅橡胶）的表面轮廓。
每个分区配备红、绿、蓝、白四色LED，调节范围为0-1024。通过RGB混色，可产生多达十亿种照明色温，几乎完全覆盖自然界各种颜色，能根据不同产品的光学特性提供最佳色温照明。
每个分区可在软件中从0到200级连续调节，最大输出电流可设置5档。
具有高亮度稳定性且无闪烁，确保图像边缘灰度值稳定，保证测量软件重复找边精度。
可工作于频闪模式和连续照明模式，通过软件切换实现飞拍检测。
内置升降电机控制器，不依赖其他运动控制器，可通过检测软件程控环形光源的高低位置。
可供选择的型号有三种，包括红色单色型号、白色单色型号以及红绿蓝白四色型号。
可选配柔光罩，能够满足高表面光洁度工件的测量需求，避免点状亮斑对测量精度的影响。
可选配导航相机（已预留相机安装孔位）。
直接连接控制器的RS232接口，简单可靠。
电源电压为12.5±0.25VDC，电流5A，额定功率62W，电源电流不低于8A。
三环的发射角度分别为：0度、45度和90度。最佳焦距为0-60mm（灯罩边缘至产品的距离）。
外径125mm，厚度33mm，工作距离0-60mm。

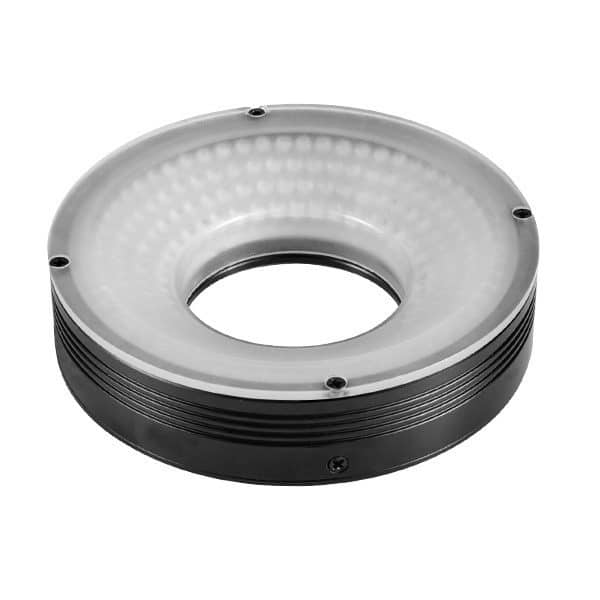

代码：UWC6200

环形光源采用独特的照明结构，实现高亮度、高均匀性的漫射照明效果。提供不同的照明角度和颜色组合，能更好地突出物体的三维信息，是机器视觉行业中应用广泛的光源之一。采用高密度LED阵列，具有高亮度特点，并有多种紧凑设计，节省安装空间。

环形光源提供不同角度的照明，能够突出物体的三维信息。
能有效解决斜照带来的阴影问题。
具有独特的散热结构、高密度LED阵列，并具备高亮度特点。
四周表面采用滚花设计，扩大散热面积，确保光源的使用寿命。
可选配扩散板，使光线均匀分布。

光波颜色（波长）	白光：6000-7500K 蓝光：460-475nm 绿光：520-530nm 红光：620-630nm 红外光：810-940nm 紫外光：365-405nm
匹配控制器	模拟控制器、数字控制器、频闪控制器
工作环境	温度：0-50℃，湿度：20-85%（无冷凝）
可选配件	光源延长线
