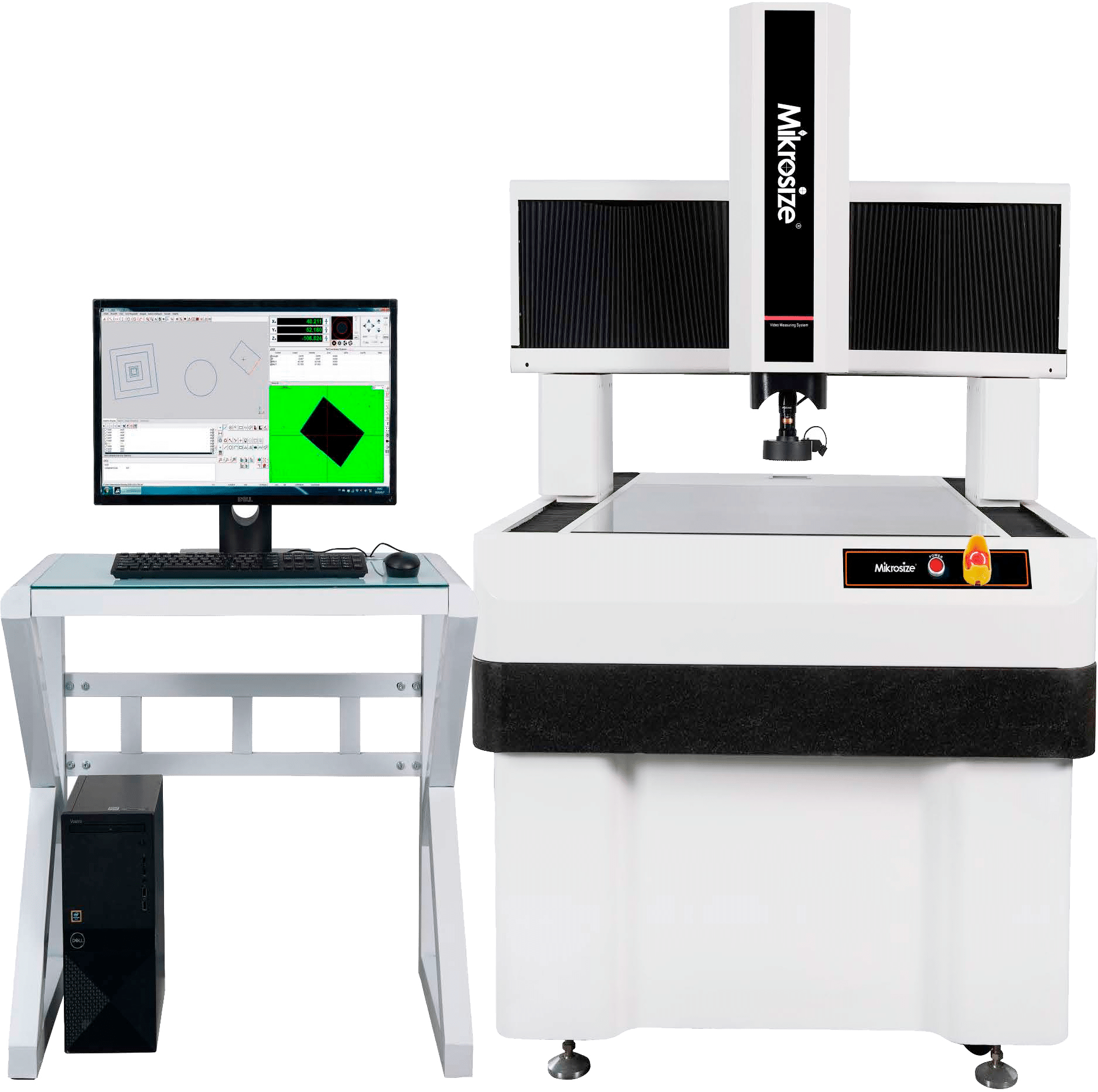

VMG CNC自动影像测量系统
扫码
扫码
VMG图（1）
VMG图（2）
VMG图（3）
VMG图（4）

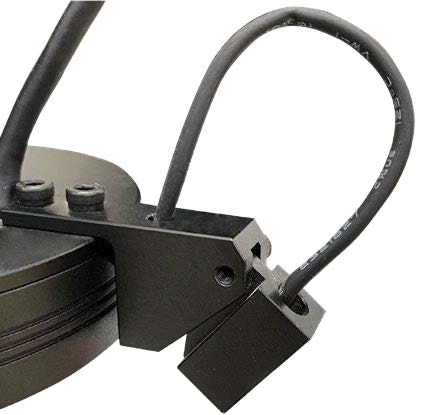

VMG图（5）
VMG图（6）
产品特点与应用
产品特点：
移动桥式结构，被测样品固定在工作台上。
CNC全自动闭环控制，自动测量。
采用精密“00”级“济南青”大理石基座和立柱，确保耐腐蚀性和工作稳定性。
自动变倍镜头，电子定位，轻松改变放大倍率。
CNC全自动精确控制X-Y-Z轴运动。
光栅尺，分辨率0.5微米，高精度，稳定性强。
精密直线导轨、研磨滚珠丝杠和AC伺服电机，确保系统定位精度和稳定性。

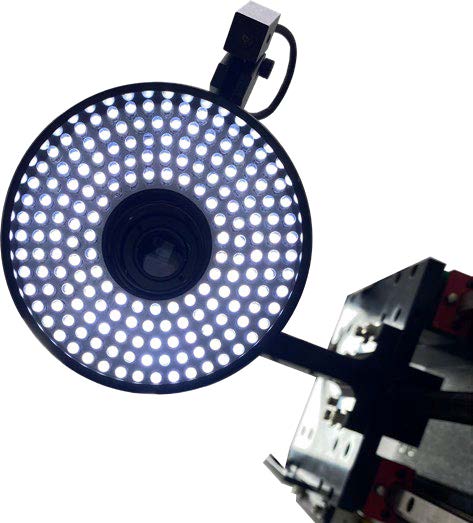

可编程5环8分区LED表面照明，轮廓平行LED照明，可实现256级亮度智能调节。
微尺寸测量软件，具备快速对焦、自动边缘查找、多样报告输出功能。
在线SPC数据分析，可设置自动测量。
高清彩色工业相机，确保清晰观察和稳定测量需求。
产品应用：
广泛应用于机械制造、电子、汽车、五金、塑料、模具等行业。
可精确测量工件尺寸、形状、位置公差，从而完成零件检测、形状测量、过程控制等任务。
技术规格
| 产品名称 | 全自动影像测量系统 | |
| 2.5D型号 | VMG-8010 | VMG-1012 |
| 3D型号 | VMG-8010P | VMG-1012P |
| 工作台行程(mm)X/Y/Z | 800x1000x200 | 1000x1200x200 |
| 机器尺寸(mm) | 1890X1362X1620 | 2090X1562X1620 |
| 精度(µm) | E1(x/y)=(3.5+L/100) , L=被测长度，单位mm | |
| 工作台承重 | 30kg | |
| 净重(KG) | 1000 | 1200 |
| 光学图像传感器 | 1/2"彩色CCD相机 | |
| 系统物镜 | 自动同轴变焦镜头 | |
| 放大倍率 | 光学：0.7x~4.5x，视频：20x~148x | |
| 工作距离 | 92mm（标准） | |
| 物体视场 | 11.1~1.7mm（标准） | |
| 分辨率 | 0.5µm | |
| 驱动系统 | X、Y、Z轴丝杠驱动 | |
| 运动控制 | CNC伺服运动控制系统 | |
标准配置
| 产品名称 |
| 测量软件 |
| 主机/戴尔PC系统 |
| 线性标尺/校准块 |
| CCD相机/视频采集卡 |
| 标尺传输/运动控制卡 |
| 100mm长度块（3D） |
| 电动同轴变焦镜头 |
| 8分区LED照明 |

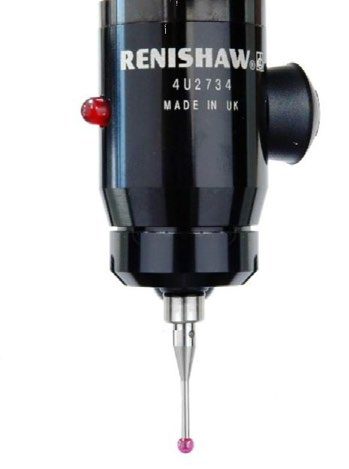

| 雷尼绍测头（3D） |
