ITM-SA300/SA500 半自动夏比冲击试验机
Scan QR
Scan QR

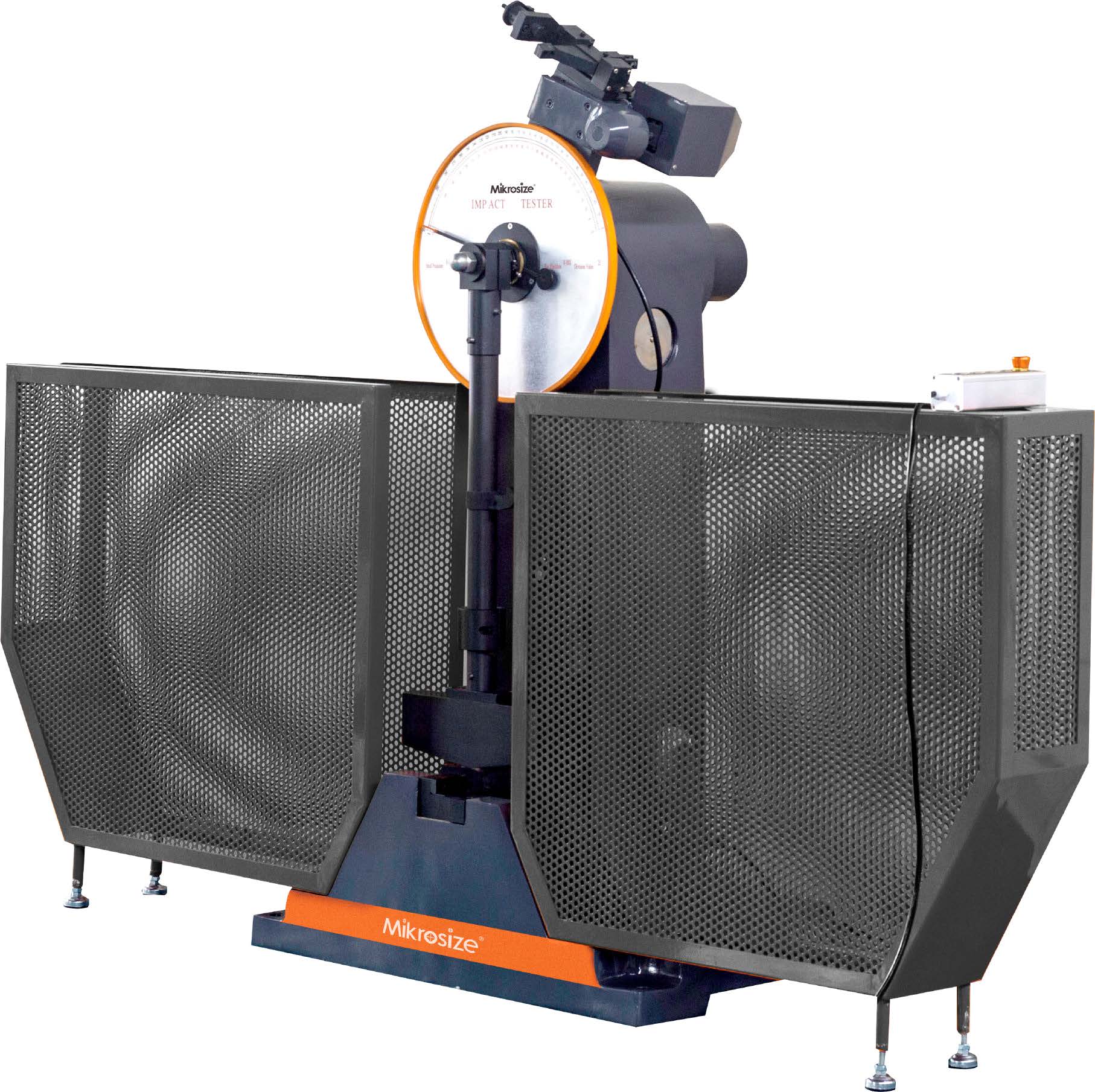

ITM-SA300/SA500 Semi-automatic Charpy Impact Testing Machine（1）

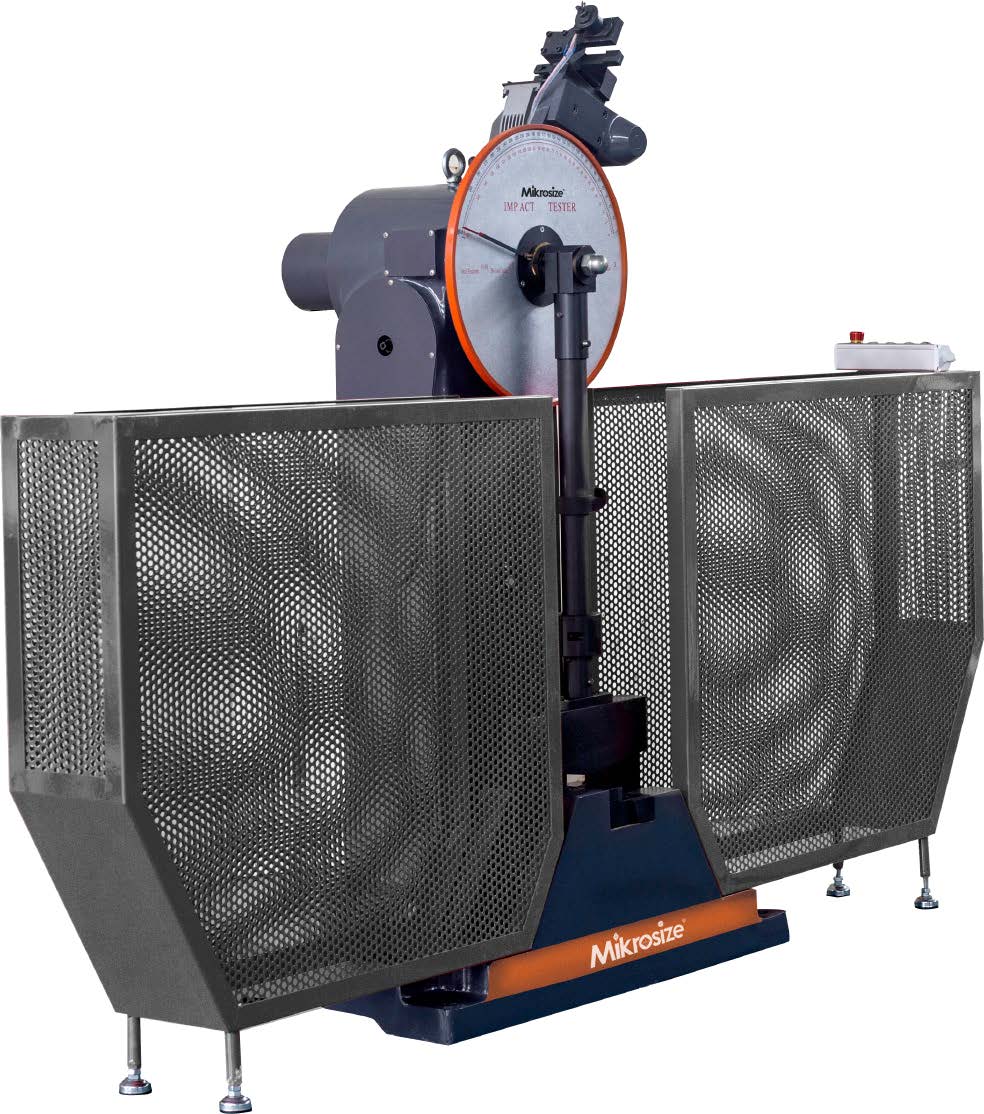

ITM-SA300/SA500 Semi-automatic Charpy Impact Testing Machine（2）

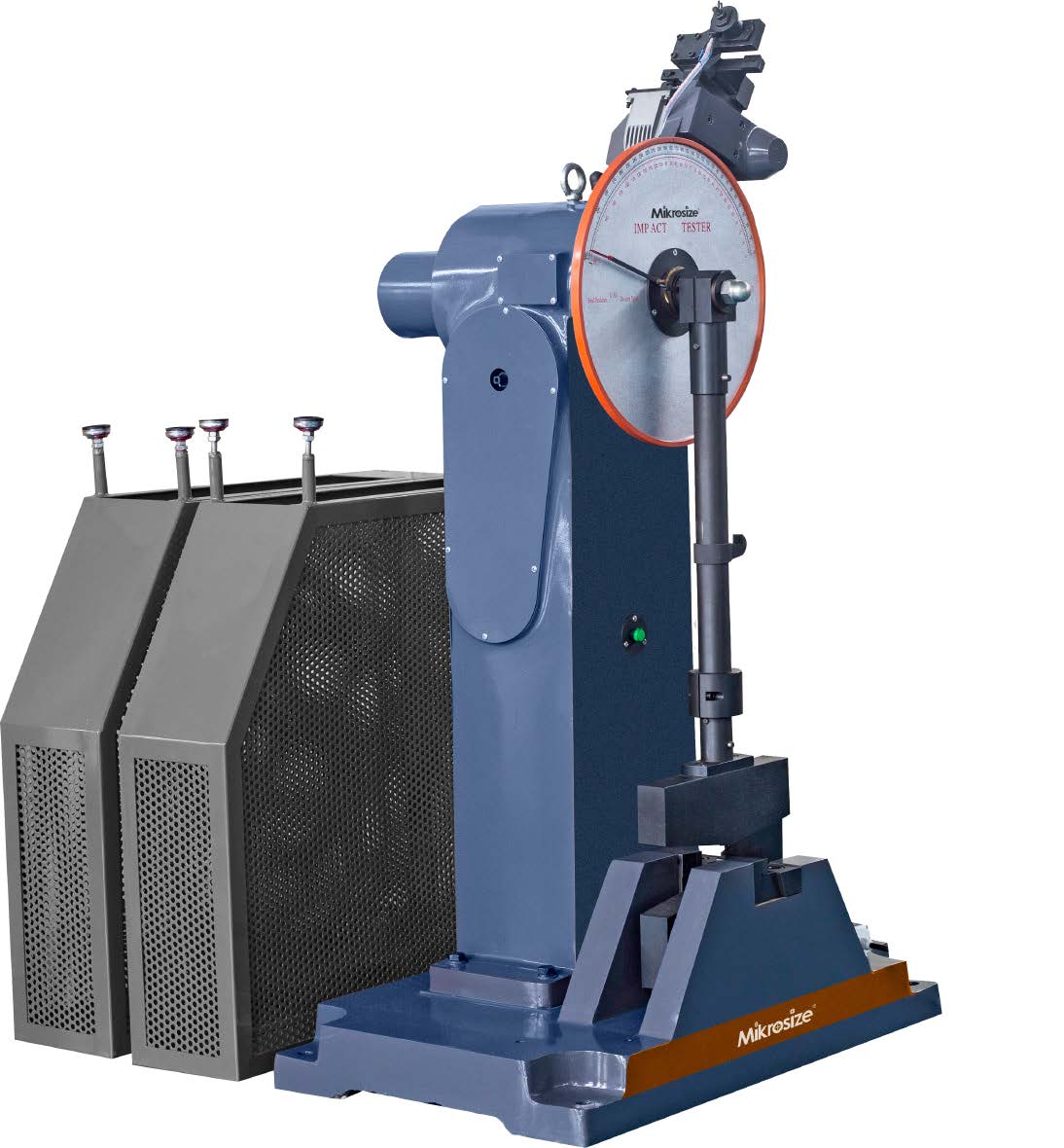

ITM-SA300/SA500 Semi-automatic Charpy Impact Testing Machine（3）

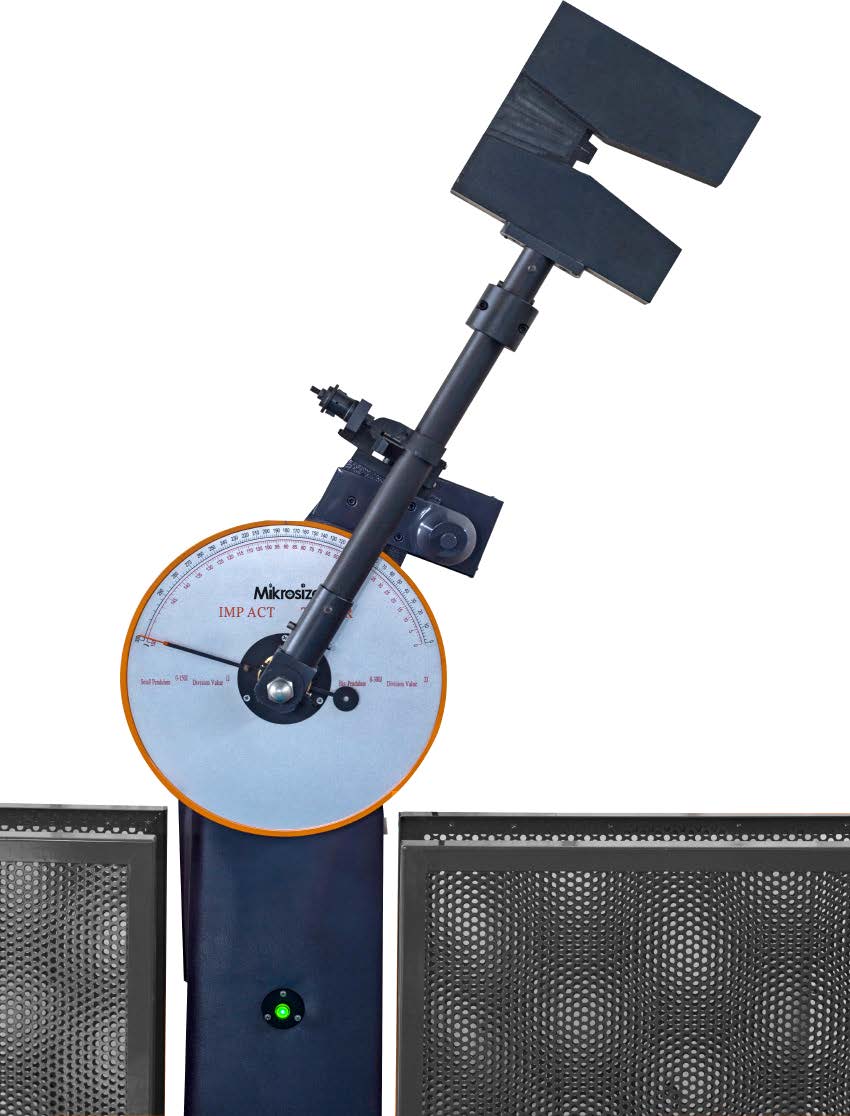

ITM-SA300/SA500 Semi-automatic Charpy Impact Testing Machine（4）

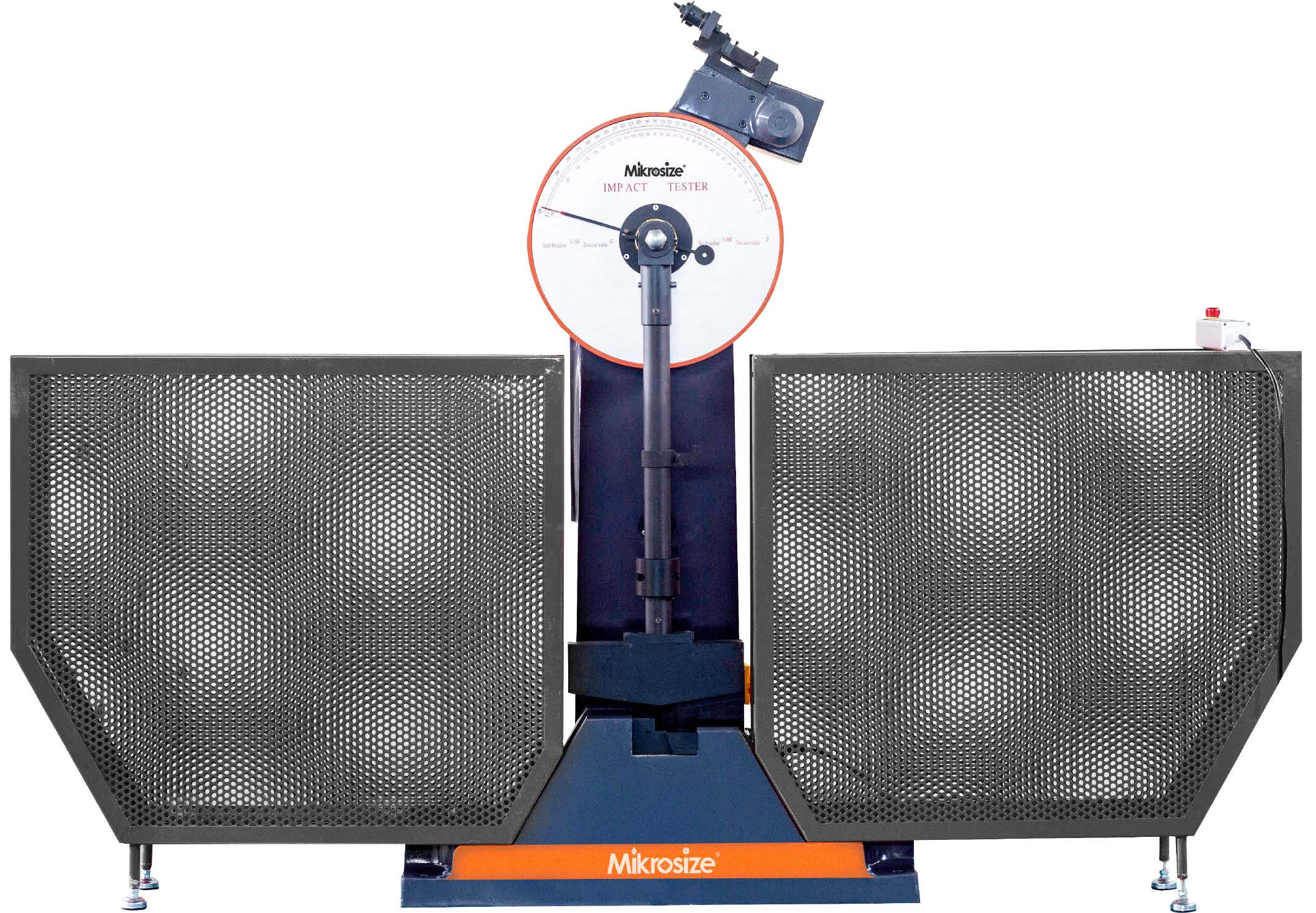

ITM-SA300/SA500 Semi-automatic Charpy Impact Testing Machine（5）
ITM-SA300/SA500 Semi-automatic Charpy Impact Testing Machine（6）
产品特点与应用
产品特点：
- 主机采用单支承柱式结构，悬臂式挂摆方式
- 冲击刀采用螺钉安装固定，便于更换
- 试样简支梁式支承
- 设备安装有安全防护销，防止摆锤意外坠落
- 配备有金属丝防护网，防止实验过程有异物飞溅，造成伤害
- 设备半自动控制，除需要人工防止试样外，扬摆、挂摆、冲击、放摆均为电气控制
- 冲断试样后可利用剩余能量自动扬摆，为下次实验做好准备，适用于连续冲击实验
- 配有手控盒，使实验人员可在较远距离控制设备动作，进一步保证人员安全
- 摆锤采用可拆卸设计，便于更换不同冲击能量的摆锤，扩展设备的使用的范围
- C型摆锤锤体设计，可以降低空气阻力产生的摩擦能量损失
- 配有试样对中装置，确保试样的放置位置准确，消除因试样偏移导致的测试误差
- 实验数据采用度盘指针式读取方式，精度为5J
- 可搭配低温槽（选配）进行低温冲击实验
- 设备满足:ISO 14556、ASTM E23、ISO 148等标准
产品应用：
- 金属材料的抗冲击性能测试。
- 机械制造中核心部件（如齿轮、轴）的冲击载荷测试。
- 建筑与基础设施行业结构材料的抗冲击性能测试。
- 航空航天及军工行业关键部件的冲击测试。
技术规格
| 名称 | 半自动夏比冲击试验机 | |
| 型号 | ITM-SA300 | ITM-SA500 |
| 最大冲击能量 | 150J,300J | 250J,500J |
| 有效使用范围 | 10%-90%FS | |
| 摆锤预扬角 | 150° | |
| 摆锤轴线至打击中心距离 | 750mm | 800mm |
| 摆锤力矩 | 150J M=80.3848N.m
300J M=160.7695N.m |
250J M=133.9746N·m
500J M=267.9492N·m |
| 冲击速度 | 5.2m/s | 5.4米/秒 |
| 砧座跨度 | 40毫米 | |
| 砧座圆角半径 | R1-1.5毫米 | |
| 标准试样尺寸 | 10×10×55毫米,10×7.5×55毫米,10×5×55毫米,10×2.5×55毫米 | |
| 载荷框架尺寸 | 安装防护网 2200×650×1900毫米（长*宽*高） | |
| 电源 | 3P 380V±10%,50-60赫兹,2千瓦 | |
| 净重 | 500公斤 | 650公斤 |
| 工作温度 | 0至+38°C（+32至+100°F） | |
| 湿度范围 | 10%至90%，无冷凝 | |
标准配置
| 名称 | 数量 |
| 主机架 | 1套 |
| 150J和300J摆锤 | 2套 |
| 表盘 | 1套 |
| 手动箱 | 1套 |
| 安全防护屏 | 1套 |
| 安全机构 | 1套 |
| 电机 | 1套 |
| 紧固扳手 | 1套 |
| 地脚螺栓 | 4个 |
| 使用说明书 | 1份 |
资格证书
1份
校准证书
1份
保修卡
1份
可选配置
| 名称 |
| 150J简支梁摆锤 300J简支梁摆锤 450J简支梁摆锤 750J简支梁摆锤 |
| 不同尺寸冲击刀（2mm, 8mm） |
| 缺口投影仪 |
| 低温槽 |
| 冲击试样缺口液压拉床（双刀） |
| 标准冲击试样 |
