iThick-E20 电磁超声测厚仪
扫码
扫码
iThick-E20 Electromagnetic Ultrasonic Thickness Gauge（1）

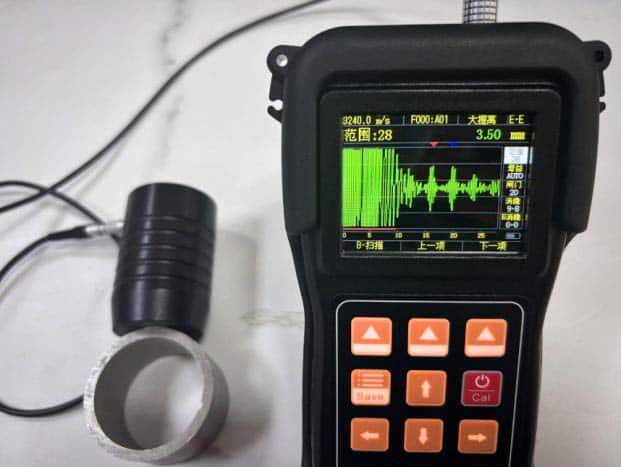

iThick-E20 Electromagnetic Ultrasonic Thickness Gauge（2）

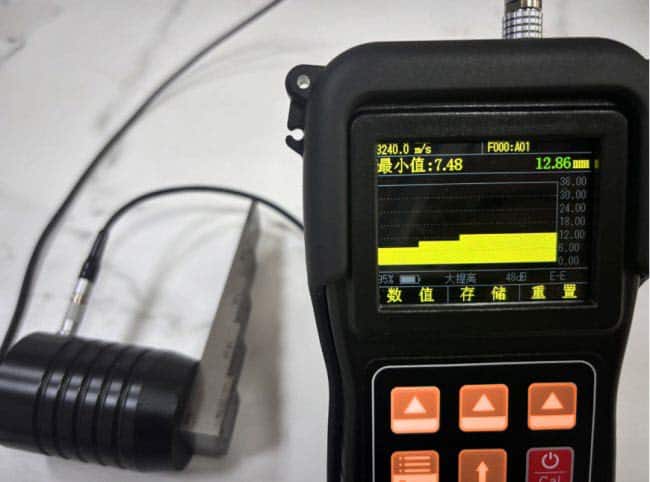

iThick-E20 Electromagnetic Ultrasonic Thickness Gauge（3）

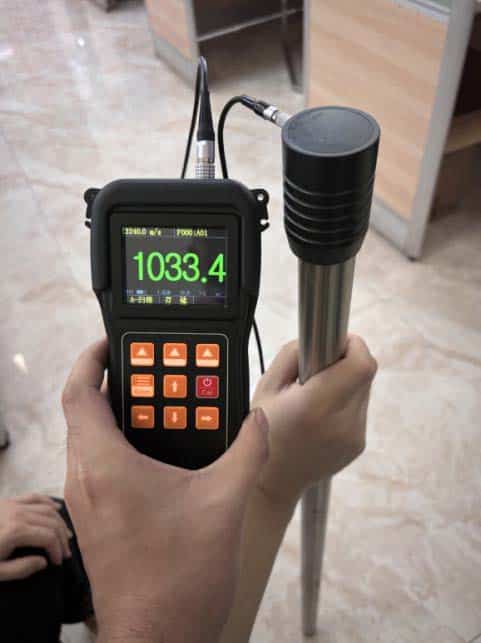

iThick-E20 Electromagnetic Ultrasonic Thickness Gauge（4）

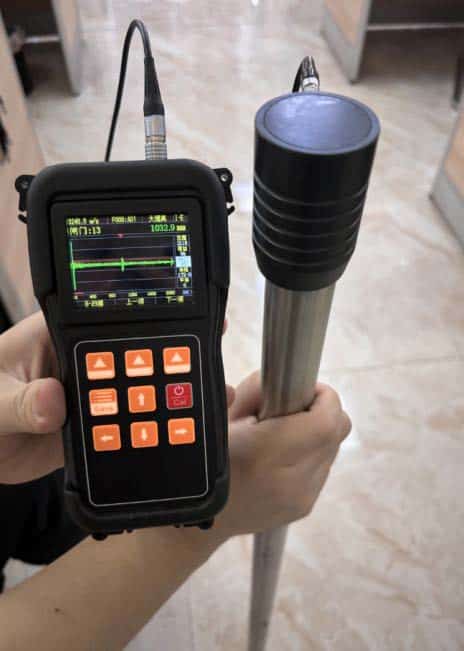

iThick-E20 Electromagnetic Ultrasonic Thickness Gauge（5）
iThick-E20 Electromagnetic Ultrasonic Thickness Gauge（6）
视频演示
产品特点与应用
产品特点：
便于携带。
对工件表面要求不高，无需打磨粗糙表面，可实现非接触式测量。
对涂层不敏感，可实现带涂层工件或腐蚀金属管道的厚度测量。
无需声耦合剂，可实现高温工件的厚度测量。
技术规格
| 采样率 | 100MSPS |
| 带宽 | 1~10 MHz |
| 增益 | 96dB，步进1dB |
| 发射电压 | ±600V，不可调 |
| 发射脉冲宽度 | 25~300 ns，步进5ns |
| 发射频率 | 100~1000 Hz，步进100Hz |
| 测量精度 | ±0.01 mm |
| 声速范围 | 400~9999 m/s |
| 有效测量范围 | 1.0~2000 mm |
| 平均等级 | 低、中、高 |
| 提离距离 | 6mm（铝），5mm（碳钢），4mm（不锈钢） |
| 测量范围 | （碳钢）1X：125mm，2X：500mm，3X：2000mm |
| 测量类型 | 金属材料，如铝、铜、铁、碳钢、铸钢、合金钢、不锈钢、钛合金等 |
| 测量通道 | 薄材、标准、厚材 |
| 显示模式 | 常规、差值、最大值/最小值捕捉 |
| 测量模式 | 单回波（I-E）、双回波（E-E） |
| 搜索模式 | 前沿-前沿、峰值-峰值、峰值-前沿 |
| 整流模式 | 射频、反相射频、全波、包络、负半波、正半波 |
| 数据存储 | 可保存520个文件，每个文件可记录252组厚度值，总计130,000组 |
| 辅助功能 | <td width="475" valign="top" style="width: 153.自动冻结、自动增益、自动休眠、A扫描、厚度 B扫描、数字滤波、自动量程、波形填充、波形 移位、抑制调节、背光调节、蜂鸣器|
| 校正功能 | 门限调节、消隐调节、增益调节、声速 校准、零点校准、高温补偿 |
| 单位 | 公制、英制 |
| 语言 | 简体中文、英语 |
| 通信 | 全速USB 2.0 |
| 充电器 | 5V2A，标准MINI-USB接口 |
| 显示屏 | 高清2.4英寸320X240 IPS LCD |
| 探头接口 | LEMO-0B 2P |
| 重量 | 250克，不含电池 |
| 机身尺寸 | 153mm × 76mm × 37mm |
| 电池续航 | 两块3.7V 1000mAh锂离子电池，连续使用最长5小时 |
标准配置
| 名称 | 数量 | |
| 主机 | 1台 | |
| 室温探头 | 1个 | 4MHz, Φ30mm*40mm |
| 充电数据线 | 1根 | |
| 充电插头 | 1个 | |
| 使用说明书 | 1份 | |
| 铁基试块 | 1块 | |
| 铝基试块 | 1块 | |
| 仪器箱 | 1个 |
可选配置
| 高温探头 | 1个 | 4MHz, Φ42mm*57mm |
| 小口径管道室温探头 | 1个 | 4MHz, Φ13mm*36mm |
| 大口径管道室温探头 | 1个 | 4MHz, Φ40mm*60mm |
| 高温探头 |   |
|
| 小口径管道室温探头 |   |
|
| 大口径管道室温探头 |   |
|
