产品特点与应用
产品特点
- 符合国际标准ISO2954，3，用于周期性运动测量，以检测运动机械的不平衡和偏离。
- 专为现场测量各种机械振动而设计，以便为质量控制，运行时间及事先的设备维护提供数据。
- 选用高性能的三个压电加速计，可实现三维振动测量，准确度高、重复性好。
- 具有轴承状况测量功能。

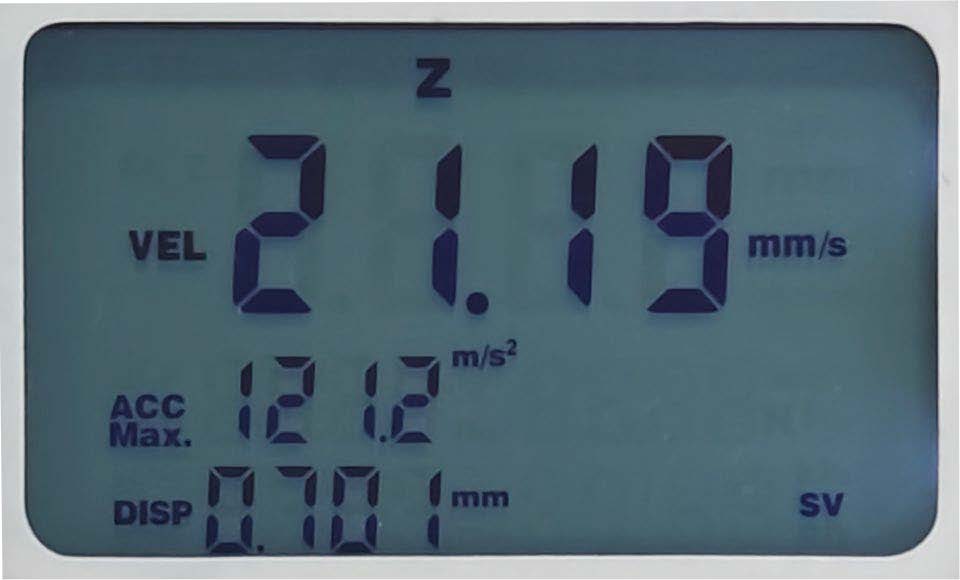

- 液晶LCD显示，可以同时显示一维振动的三个振动参数（速度，加速度和位移），也可以同时显示三维振动的某个选定的参数。
- 重量轻，且操作简单，便于使用。
- 频率范围宽，频率可达10-10KHz。
- 自动关机功能。
- 带有交流信号输出，便于听诊和记录。
- 可选配耳机用作听诊器。
- 利用选配的RS232软件和电缆，可与PC计算机通信，实现打印、统计分等功
产品应用：
- 用于机械设备维护，例如轴承和齿轮箱的故障判断
- 通过震动参数绘制的趋势图提前预测故障时间，最大限度地利用设备，同时订购备件和制订维修计划，以利生产
- 监测建筑物、桥梁和其他结构的振动情况，确保结构的安全性和稳定性
技术规格
| 型号 | MS-6380 | |
| 振动传感器 | 三轴压电加速度计 | |
| 显示屏 | 4位LCD背光显示 | |
| 轴向振动 | X、Y、Z任意一轴或XYZ三轴 | |
| 精度 | ±(5%读数+2)个字 | |
| 测量范围 | 位移 | 0.001-4.000mm 等效峰-峰值；0.04-160.0 mil |
| 加速度 | 0.1-400.0 m/s² 等效峰值；0.3-1312 ft/s²；0.0-40g | |
| 速度 | 0.01-400.0 mm/s 真有效值；0.04-16.00 inch/s | |
| 频率范围 | 位移 | 10Hz ~ 1kHz |
| 加速度 | 10Hz ~ 10kHz | |
| 速度 | 10Hz ~ 1kHz | |
| 模拟输出 | AC输出0~2.0V峰值满量程（负载电阻：10kΩ以上） | |
| 具有最大值保持和低电量指示功能 | ||
| 公制/英制转换 | ||

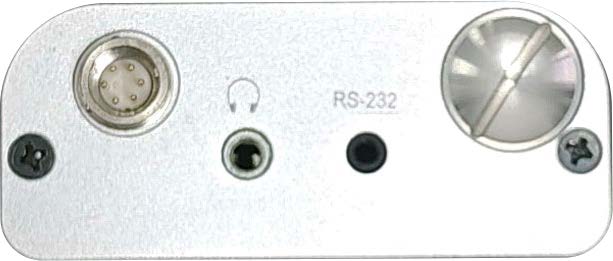

| PC接口 | RS232C （不含线缆和软件） | |
| 关机 | 可随时手动关机或由用户启用自动关机 | |
| 工作条件 | 温度 | 0-50℃ |
| 湿度 | 低于95% RH | |
| 电源 | 2节1.5V AA（UM-3）电池 | |
| 尺寸 | 130x70x30mm | |
| 重量 | 305g（不含电池） |

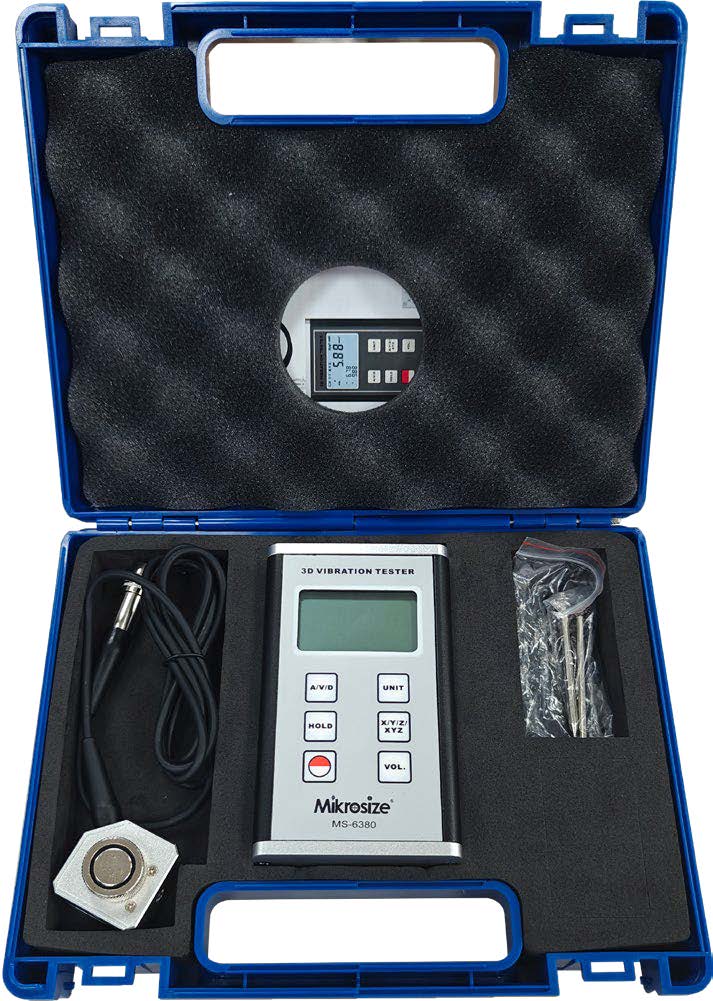

标准配置
| 名称 | 数量 |
| 强力稀土磁铁 | 1 |

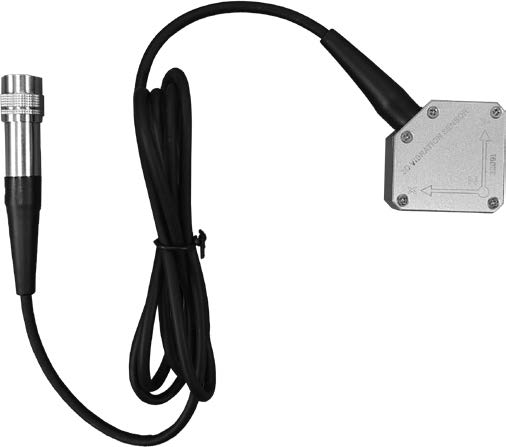

| 3个压电加速度计集成传感器 | 1 |
| 尖头探针（锥形） | 1 |
| 尖头探针（球形） | 1 |
| 便携箱 | 1 |
| 操作说明书 | 1 |
可选配置
| 名称 | 数量 |
| 用于电子听诊器的耳机 | 1 |
| RS232C或USB接口的线缆及软件 | 1 |
| 蓝牙 | 1 |
