iFlaw-80 超声波探伤仪
Scan QR
Scan QR

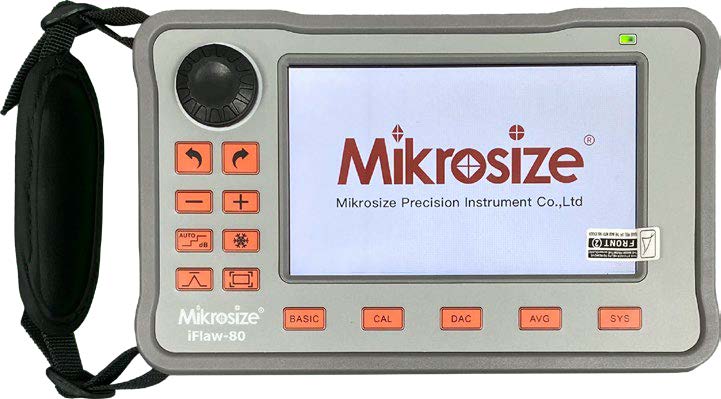

iFlaw-80 Ultrasonic Flaw Detector (1)

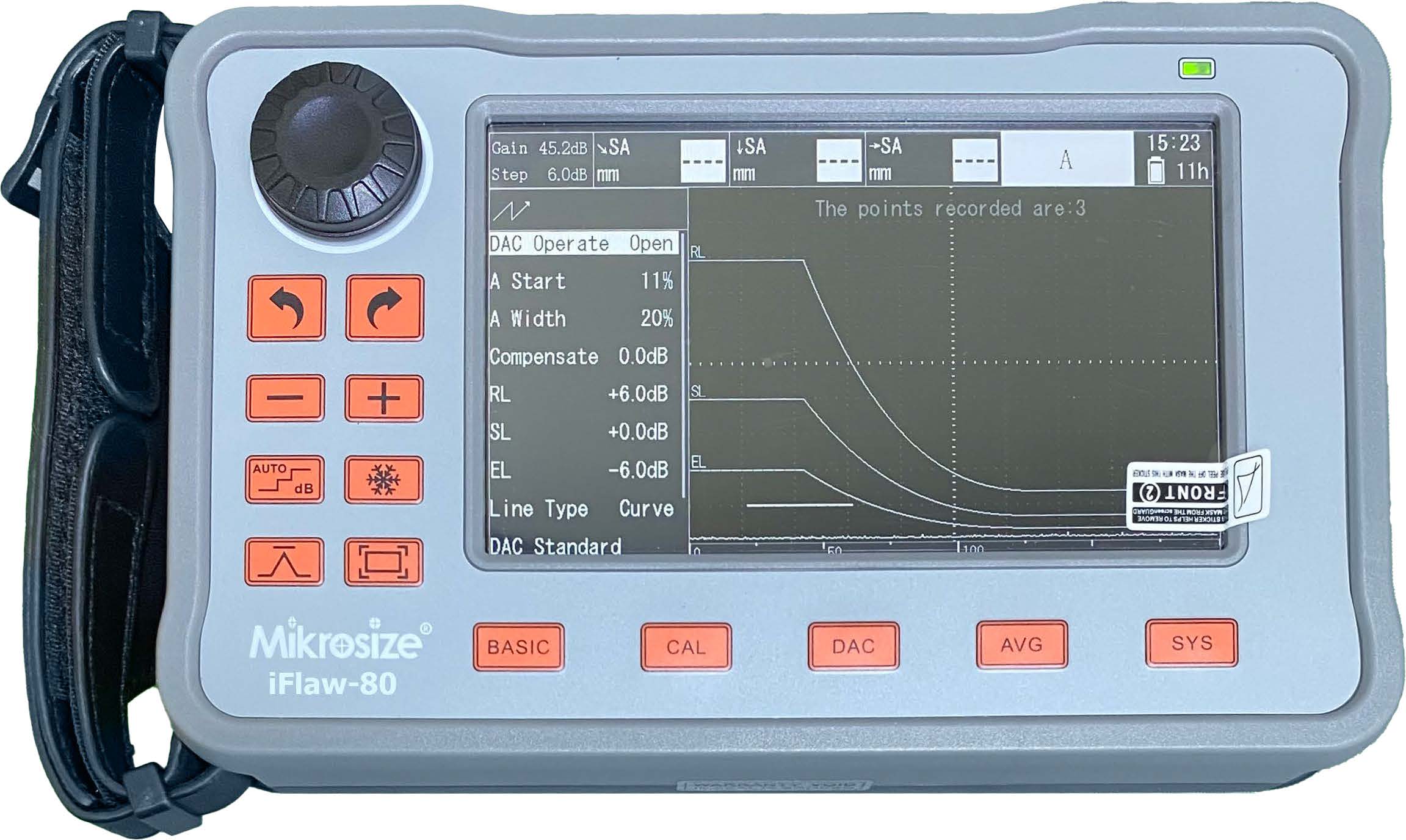

iFlaw-80 Ultrasonic Flaw Detector (2)
iFlaw-80 Ultrasonic Flaw Detector (3)

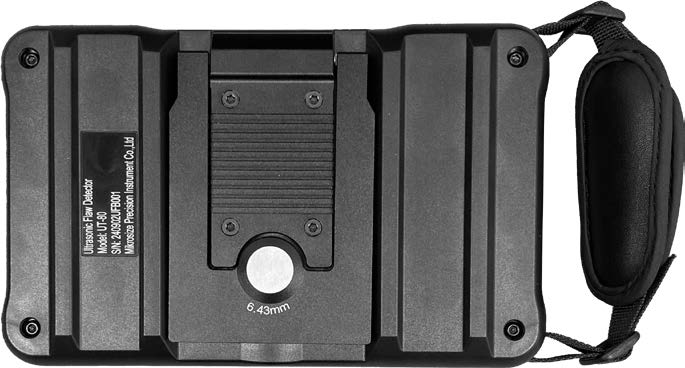

iFlaw-80 Ultrasonic Flaw Detector (4)

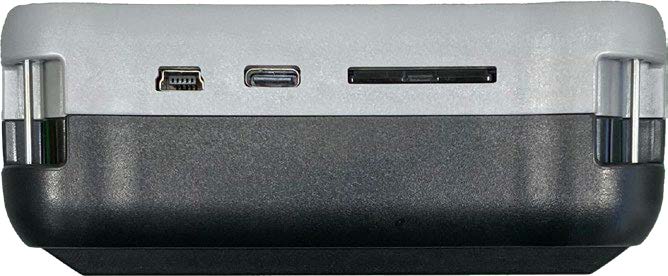

iFlaw-80 Ultrasonic Flaw Detector (5)

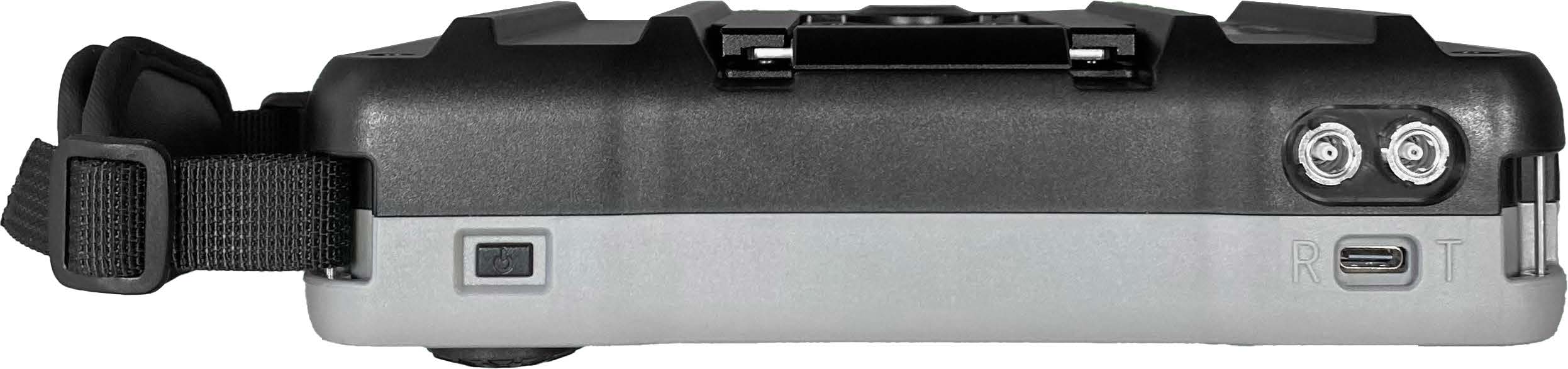

iFlaw-80 Ultrasonic Flaw Detector (6)
视频演示
产品特点与应用
产品特点：
- 机身轻巧，适合单手操作。
- PD65W快充+12小时超长续航。
- 5.0英寸IPS高清显示屏，全新UI界面。
- 支持全屏触控、快捷手势操作、虚拟键盘，易于使用。
- 具备DAC、AVG、自动增益、峰值记忆、彩色半跨距、B扫描等专业功能。
- 包含中英文切换、数据导出至SD卡、在线升级、屏幕截图等众多实用功能。
产品应用：
- 机械制造:检测机械设备零部件及大型铸造,锻造件
- 石油化工:用于管道,压力容器等设备
- 航空航天:对飞机,航天器关键部件探伤
- 钢结构检测:检测焊缝,螺栓连接等部位
- 混凝土结构检测:探查裂缝,空洞等缺陷
- 轨道检测:探伤钢轨
- 车辆检测:检测火车,地铁等车辆关键部件
- 特种设备检测:对锅炉,电梯等探伤
- 文物保护:检测文物内部结构,为修复提供方案且不破坏外观
技术规格
| 带宽 | 0.1MHz~20MHz |
| 增益 | 120dB，步进0.1dB、0.6dB、1dB、2dB、6dB |
| 滤波器 | 宽带，1M，1.25M，2.5M，5M，10M，15M，1M-5M |
| 采样率 | 硬件采样率100MSPS，等效采样率400MSPS |
| 检测模式 | 全波、正半波、负半波、射频、包络 |
| 检测范围 | 20米（纵波碳钢），步进100mm、10mm、0.1mm |
| 声速范围 | 25V~300V，25V步进 |
| 脉冲模式 | 尖脉冲、方波、双方波 |
| 脉冲电压 | 25V~300V，25V步进 |
| 脉冲宽度 | 0ns~500ns连续可调，5ns步进 |
| 发射阻尼 | 强、弱可调 |
| 脉冲频率 | 自动或手动，自动范围（200Hz-1KHz），手动范围（0-10KHz） |
| 探头通道 | 200组，支持创建、预览、删除、重命名、覆盖和恢复等操作 |
| 闸门报警 | 闸门A和B报警，失波/进波 |
| 闸门模式 | 5139%">独立闸门A、闸门B |
| 测量模式 | 峰值、前沿、J前沿 |
| 定量模式 | DAC曲线、AVG(DGS)曲线 |
| 探伤标准 | AWS D1.1/D1.5、NB/T 47013、GB/T 29712、GB/T 11345 |
| 保存内容 | 单帧、多帧记录（≤500帧）、截图、探伤报告 |
| 辅助功能 | 自动增益、峰值记忆、波形冻结、通道管理、闸门报警、闸门扩展、自动闸门、全屏触控、虚拟键盘、彩色半跨度、快速截图、通道导入/导出 |
| 显示屏 | 5.0英寸800×480 IPS_LCD |
| 探头接口 | 双LEMO-00 C5 |
| 输出接口 | Type-C1、MINI USB |
| 数据存储 | 8GB SD卡 |
| 充电器 | 30W_PD快充，标准Type-C接口（100～240V，50～60Hz） |
| 尺寸 | 183mm×113mm×45mm |
| 重量 | 700g，含电池但不含橡胶套 |
| 语言 | 中文、英文、俄文 |
| 单位 | 公制、英制 |
| 电池 | 7.4V 8000mAh 锂电池，续航12小时 |
| 工作温度 | -10℃~55℃ |
| 相对湿度 | (20~95)%RH |
| 分辨率 | 30dB（计量性能要求：≥26dB） |
| 动态范围 | 35dB（计量性能要求：≥26dB） |
| 灵敏度余量 | 55dB（计量性能要求：≥42dB） |
| 垂直线性 | 1.2%（计量性能要求：≤6%） |
| 水平线性 | 0.15%（计量性能要求：≤2%） |
标准配置
| 项目 | 数量 | |
| 主机 | 1 | |

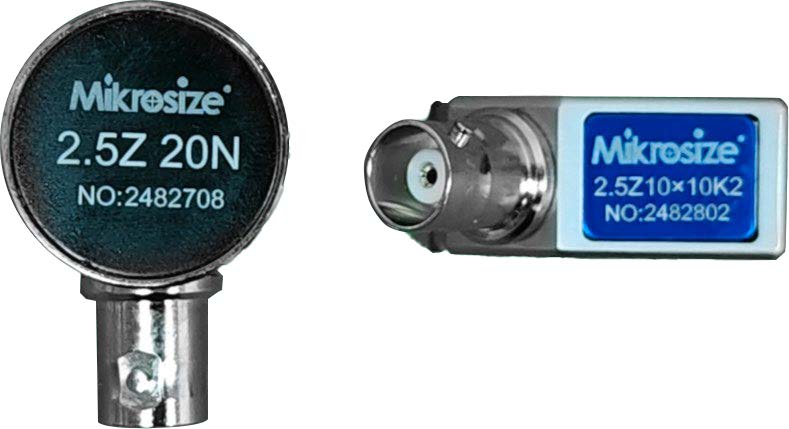

| 探头（高精度直探头、斜探头） | 2 |  |
| 探头线 | 2 |  |
| 充电器 | 1 |  |
| 电源线 | 1 |  |
| 用户手册 | 1 | |
| 合格证 | 1 | |
| 保修卡 | 1 | |

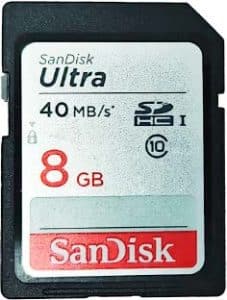

| SD卡（8G） | 1 | |
| 转换插头（USB转C型） | 1 |  |
可选配置
| 项目 | 数量 | |
| SD卡（16G、32G、64G） | 1 |  |
| 移动电源 | 1 |
