iFlaw-100 超声波探伤仪
Scan QR
Scan QR

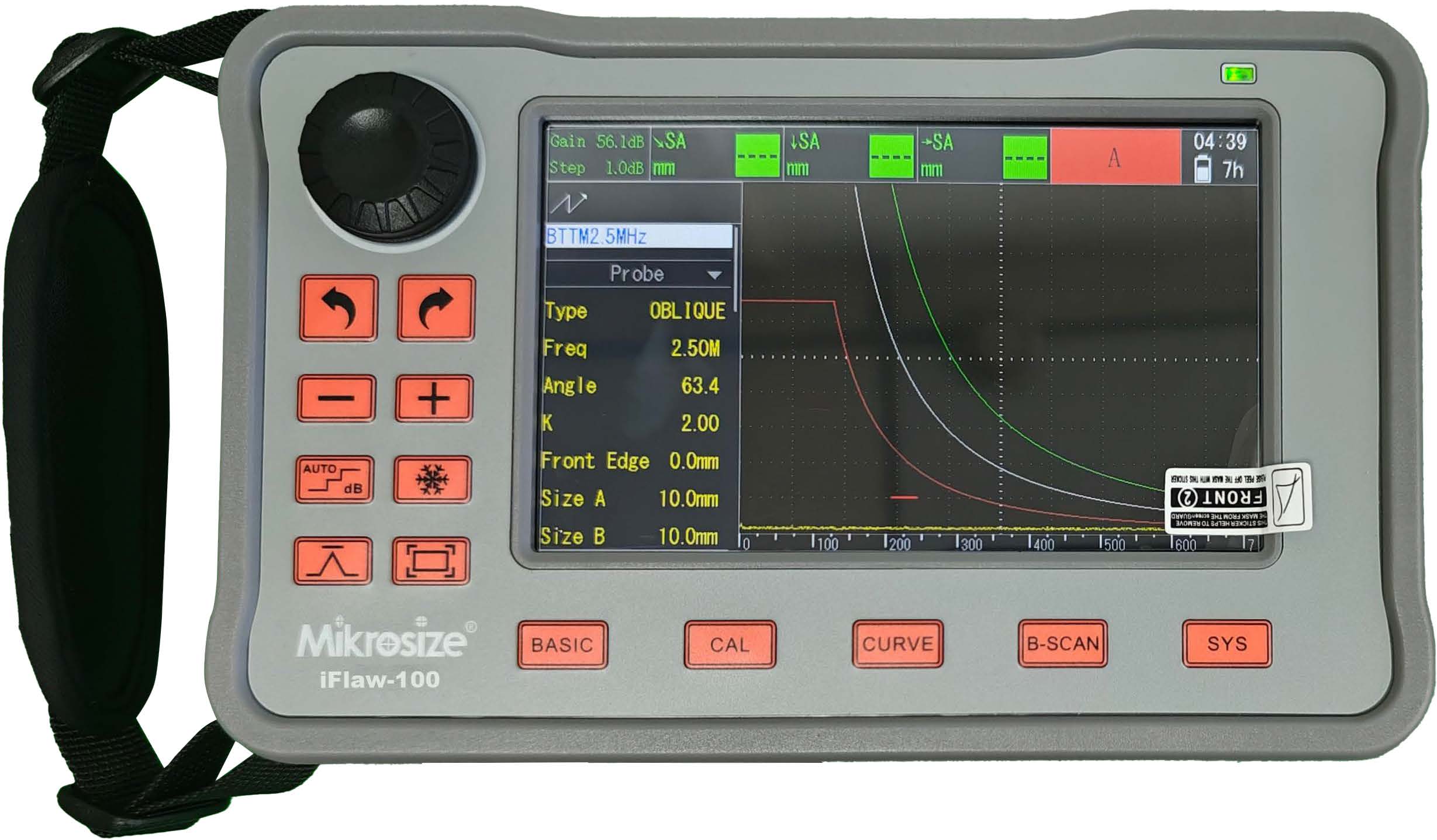

IFlaw 100 Ultrasonic Flaw Detector（1）

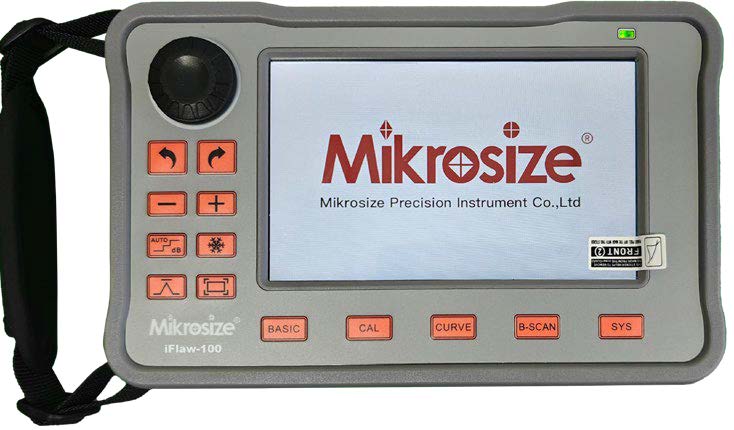

IFlaw 100 Ultrasonic Flaw Detector（2）

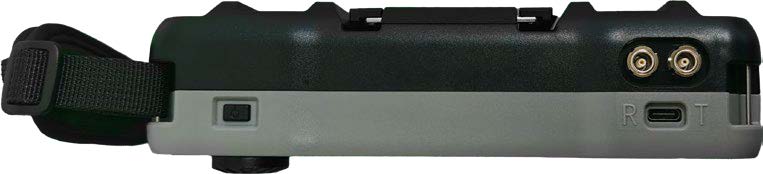

IFlaw 100 Ultrasonic Flaw Detector（3）

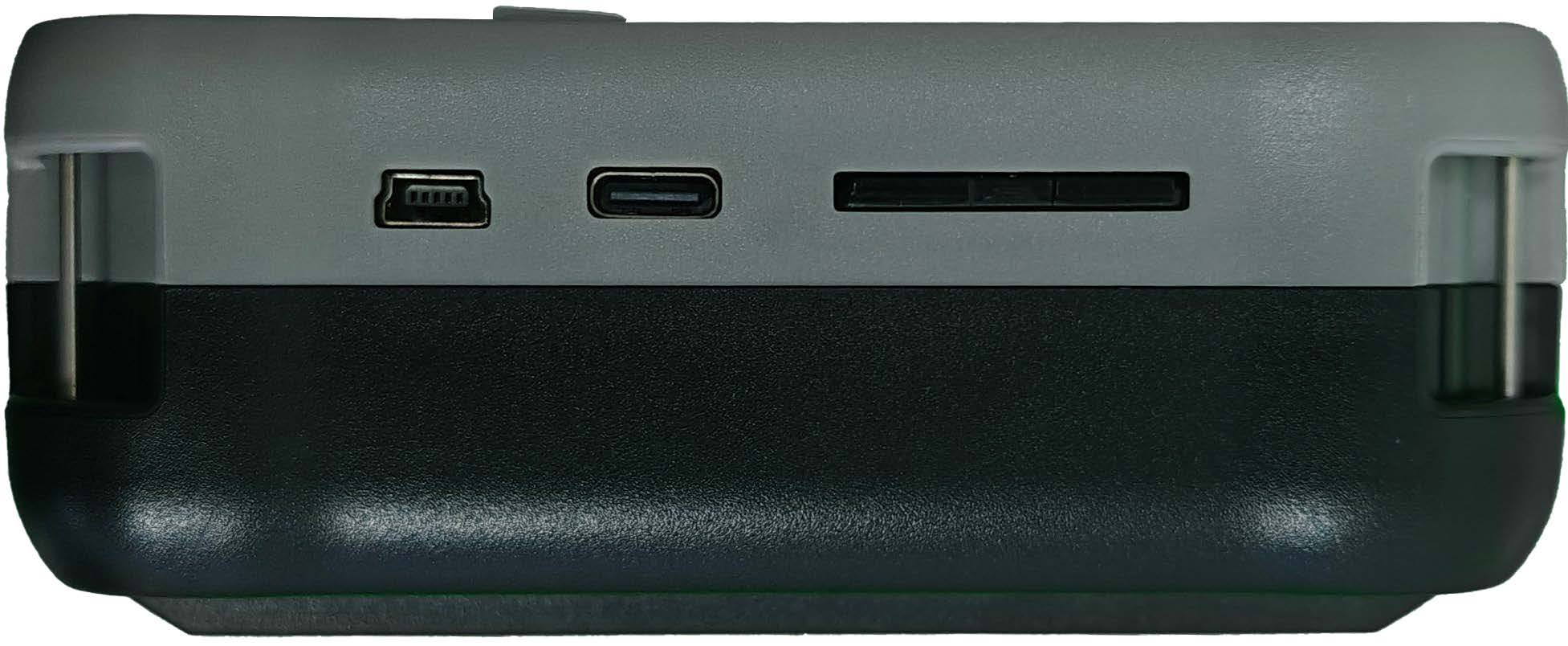

IFlaw 100 Ultrasonic Flaw Detector（4）

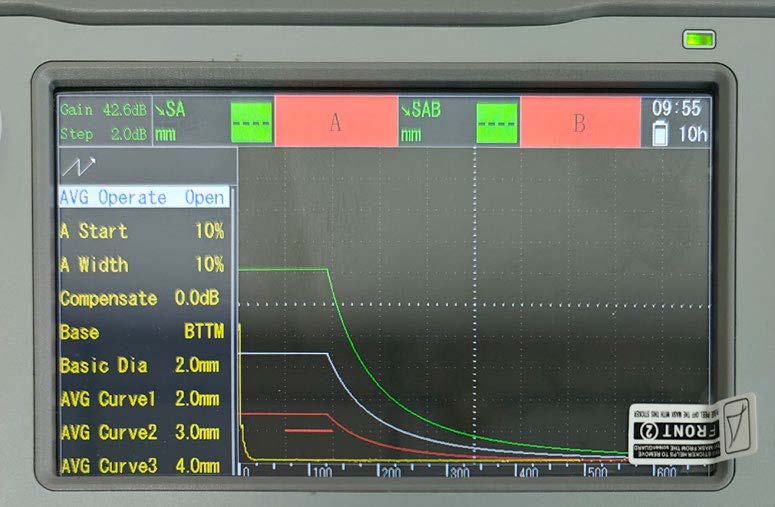

IFlaw 100 Ultrasonic Flaw Detector（5）

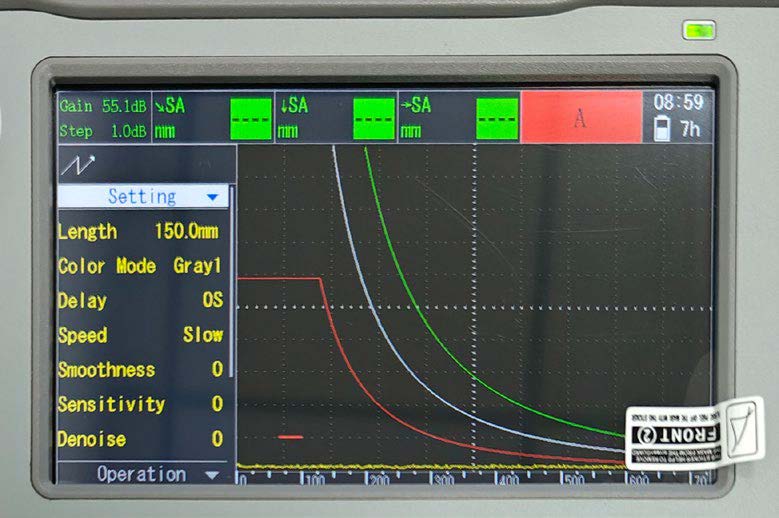

IFlaw 100 Ultrasonic Flaw Detector（6）
视频演示
产品特点与应用
产品特性：
- 机身小巧,适合单手握持操作
- PD65W快充+12小时超长续航
- 5.0寸IPS高清显示屏搭配全新UI界面
- 支持全屏触摸,快速手势操作,虚拟键盘,使用方便
- 具备DAC,AVG,B扫，自动增益,波峰记忆,彩色半跨距等专业功能
- 包含中英文切换,数据导出SD卡,在线升级,截屏录屏等操作
产品应用：
- 机械制造:检测机械设备零部件及大型铸造,锻造件
- 石油化工:用于管道,压力容器等设备
- 航空航天:对飞机,航天器关键部件探伤
- 钢结构检测:检测焊缝,螺栓连接等部位
- 混凝土结构检测:探查裂缝,空洞等缺陷
- 轨道检测:探伤钢轨
- 车辆检测:检测火车,地铁等车辆关键部件
- 特种设备检测:对锅炉,电梯等探伤
技术规格
8722%">操作温度
-10℃~55℃
| 带宽 | 0.1MHz~20MHz |
| 增益 | 120dB，步进0.1dB、0.6dB、1dB、2dB、6dB |
| 滤波器 | 宽带，1M，1.25M，2.5M，5M，10M，15M，1M-5M |
| 采样率 | 硬件采样率100MSPS，等效采样率400MSPS |
| 检波方式 | 全波、正半波、负半波、射频、包络 |
| 检测范围 | 10米（纵波碳钢），步进100mm、10mm、0.1mm |
| 脉冲模式 | 尖脉冲、方波、双方波 |
| 脉冲电压 | 25V~300V，25V步进 |
| 脉冲宽度 | 0ns~500ns连续可调，10ns步进 |
| 发射阻尼 | 强（100Ω）、弱（1000Ω）可调 |
| 脉冲频率 | 自动或手动，自动范围（200Hz-1KHz），手动范围（0-10KHz） |
| 探头通道 | 200组，支持创建、预览、删除、重命名、覆盖、恢复等操作 |
| 闸门报警 | 闸门A和B报警，失波/进波 |
| 闸门模式 | 独立闸门A、闸门B |
| 测量模式 | 峰值、前沿、J前沿 |
| 定量模式 | 661%">
DAC曲线，AVG(DGS)曲线 |
| 探伤标准 | AWS D1.1/D1.5, NB/T 47013, GB/T 29712, GB/T 11345 |
| 保存内容 | 单帧、多帧录制（≤500帧）、截图、B扫截图 |
| 辅助功能 | 专业B扫、自动增益、峰值记忆、波形冻结、通道管理、闸门报警、闸门扩展、自动闸门、全屏触控、虚拟键盘、彩色半跨距、快速截图 |
| 显示屏 | 高清5.0英寸800×480 IPS_LCD |
| 探头接口 | 双LEMO-00 C5 |
| 输出接口 | Type-C1, MINI USB |
| 输入接口 | Type-C2（B扫小车） |
| B扫成像 | 支持最多700组A扫合成，最高分辨率φ2mm（无B扫小车）或φ1.5mm（带B扫小车） |
| 数据存储 | 8GB SD卡 |
| 充电器 | 65W_PD快充，标准Type-C接口（100~240V，50~60Hz） |
| 尺寸 | 183mm×113mm×45mm |
| 重量 | 700g，含电池但不含橡胶套 |
| 语言 | 中文、英文 |
| 单位 | 公制、英制 |
| 电池 | 7.4V 8000mAh锂电池，续航12小时 |
| 分辨率 | 40dB（计量性能要求：≥26dB） |
| 动态范围 | 32dB（计量性能要求：≥26dB） |
| 灵敏度余量 | 50dB（计量性能要求：≥42dB） |
| 垂直线性 | 1.8%（计量性能要求：≤6%） |
| 水平线性 | 0.5%（计量性能要求：≤2%） |
标准配置
| 项目 | 数量 | |
| 主机 | 1 | |
| 探头（高精度直探头、斜探头） | 2 |  |
| 探头线 | 2 |  |
| 充电器 | 1 |  |
| 电源线 | 1 |  |
| 用户手册 | 1 | |
| 合格证 | 1 | |
| 保修卡 | 1 | |

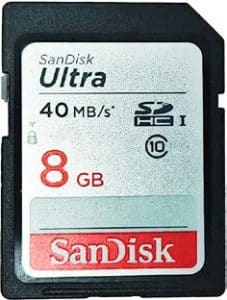

| SD卡（8G） | 1 |
可选配置
| SD卡（16G、32G、64G） | 1 |  |
| B超推车 | 1 |  |
| 移动电源 | 1 |
