线性标尺
扫码
扫码

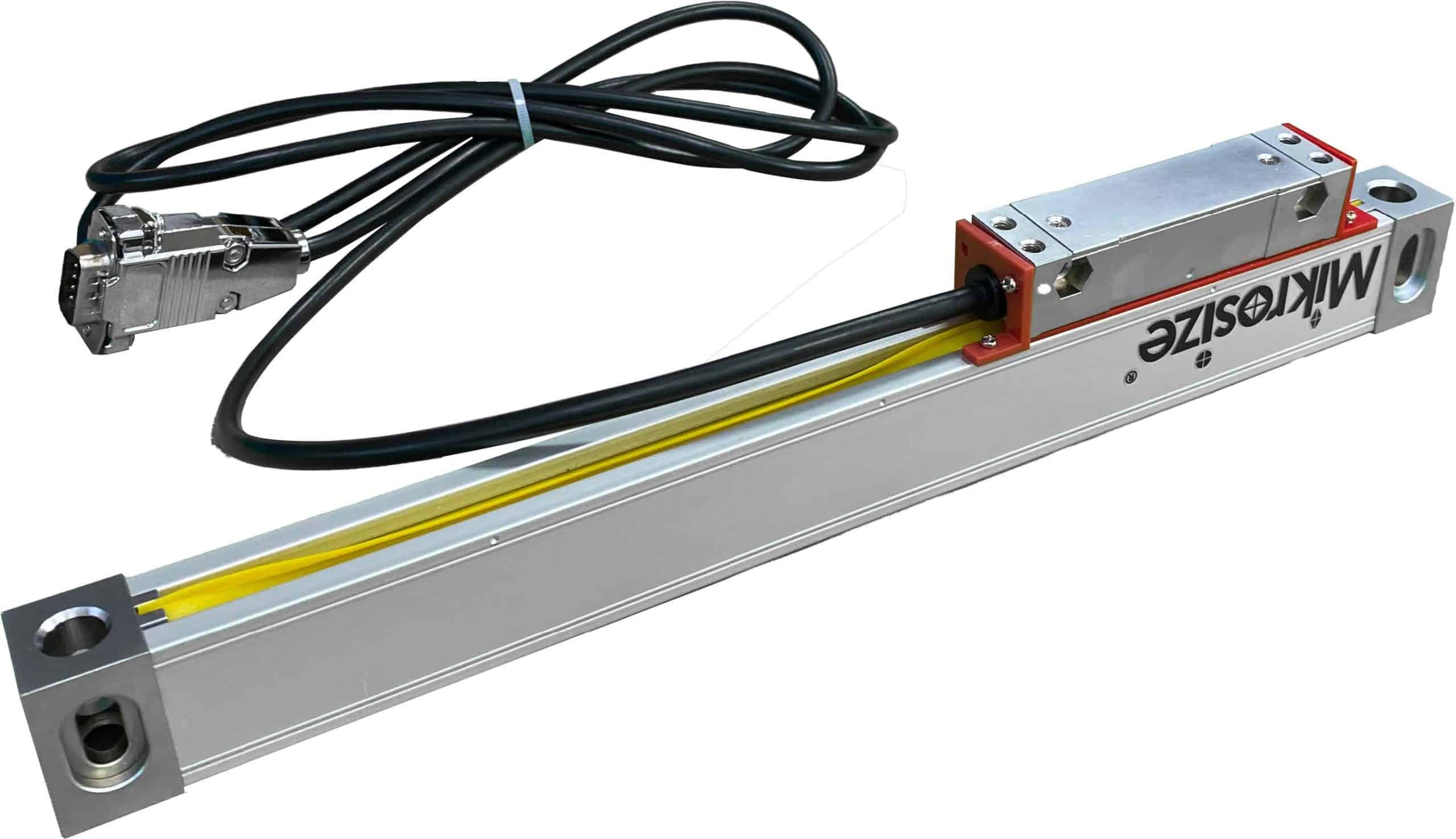

Linear Scale图1 scaled

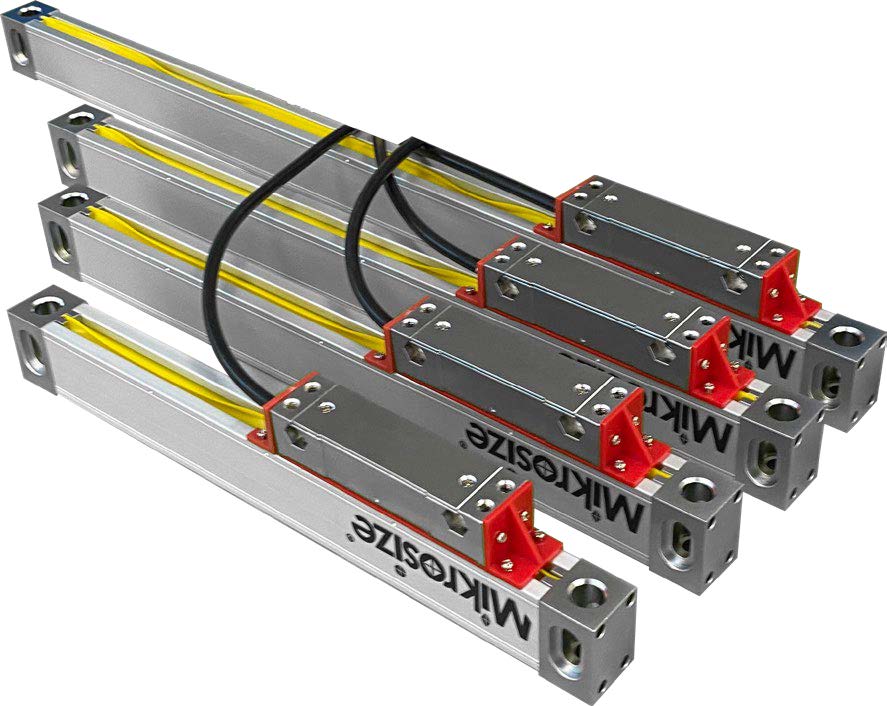

Linear Scale图2
技术规格
| 型号 | MLS-400
MLS-600 |
MLS-1000 | MLS-3100 | |||
| 可选光栅间距 | 20um(0.020mm),10um(0.010mm) | |||||
| 可选光栅
测量系统 |
透射式红外光学测量系统；
红外波长：880nm； |
|||||
| 数值读数头
滚动系统 |
垂直五轴承滚轮系统 | 45°五轴承
滚轮系统 |
||||
| 分辨率 | 1um | 5um | 1um | 5um | 1um | 5um |
| 有效范围 | 50~600mm
50~400mm(MLS-400) |
50~1000mm | 50~3100mm | |||
| 重复精度 | ±1um | ±5um | ±1um | ±5um | ±1um | ±5um |
| 最大工作速度 | 20m/min(1um);60m/min(5um) | |||||
| 输出信号 | TTL;RS422;~1VPP | |||||
| 电源 | 5V±5%直流 | |||||
| 环境 | 温度：-10~45°C；湿度≤90% | |||||
 |
 |
- 铣床、钻床、车床、磨床、数控机床、注塑机、加工中心、电火花加工机床
MLS-400
| 型号 |
分辨率 |
有效行程 |
最大工作速度 |
精度 | |
| 标准型 | 高精度型 | ||||
| MLS-4001 | 1um | 50~400mm | 20m/min | ±5um | ±3um |
| MLS-4005 | 5um | 50~400mm | 60m/min | ±5um | ±3um |
 |
<img src="../wp-content/uploads/2026/01/Linear-Scale图3-2-300x138. |
MLS-600
| 型号 |
分辨率 |
有效量程 |
最大工作速度 | 精度 | |||
| 50~500mm | 510~600mm | ||||||
| 标准 | 高精度 | 标准 | 高精度 | ||||
| MLS-6001 | 1um | 50~600mm | 20m/min | ±5um | ±3um | ±8um | ±5um |
| MLS-6002 | 2um | 50~600mm | 60m/min | ±5um | ±3um | ±8um | ±5um |
| MLS-6001 | 0.5um | 50~600mm | 10m/min | ±5um | ±3um | ±8um | ±5um |
| MLS-60002 | 0.2um | 50~600mm | 10m/min | ±5um | ±3um | ±8um | ±5um |
| MLS-60001 | 0.1um | 50~600mm | 10m/min | ±5um | ±3um | ±8um | ±5um |
 |
 |
MLS-1000
| 型号 |
分辨率 |
有效量程 |
最大工作速度 | 精度 | |||
| 50~500mm | 510~1000mm | ||||||
| 标准型 | 高精度 | 标准型 | 高精度 | ||||
| MLS-10001 | 1um | 50~1000mm | 20m/min | ±5um | ±3um | ±8um | ±5um |
| MLS-10002 | 2um | 50~1000mm | 60m/min | ±5um | ±3um | ±8um | ±5um |
| MLS-100005 | 0.5um | 50~1000mm | 10m/min | ±5um | ±3um | ±8um | ±5um |
| MLS-100002 | 0.2um | 50~1000mm | 10m/min | ±5um | ±3um | ±8um | ±5um |
| MLS-100001 | 0.1um | 50~1000mm | 10m/min | ±5um | ±3um | ±8um | ±5um |
<img src="../wp-content/uploads/2026/01/微信图片_20250320134119-1-300x114. |
|
MLS-3100
| 型号 |
分辨率 |
有效量程 |
最大工作速度 | 精度 | |||||||
| 50~500mm | 510~1000mm | 1010~2000mm | 510~1000mm | ||||||||
| 标准 | 高
精度 |
标准 | 高
精度 |
标准 | 高
精度 |
标准 | 高精度 | ||||
| MLS-31001 | 1um | 50~3100mm | 20m/min | ±5um | ±3um | ±8um | ±5um | ±30um | ±20um | ±50um± | 34um |
| MLS-31005 | 5um | 50~3100mm | 60m/min | ±5um | ±3um | ±8um | ±5um | ±30um | ±20um | ±50um± | 34um |
 |
|
