iProjec-V12垂直测量轮廓投影仪
扫码
扫码

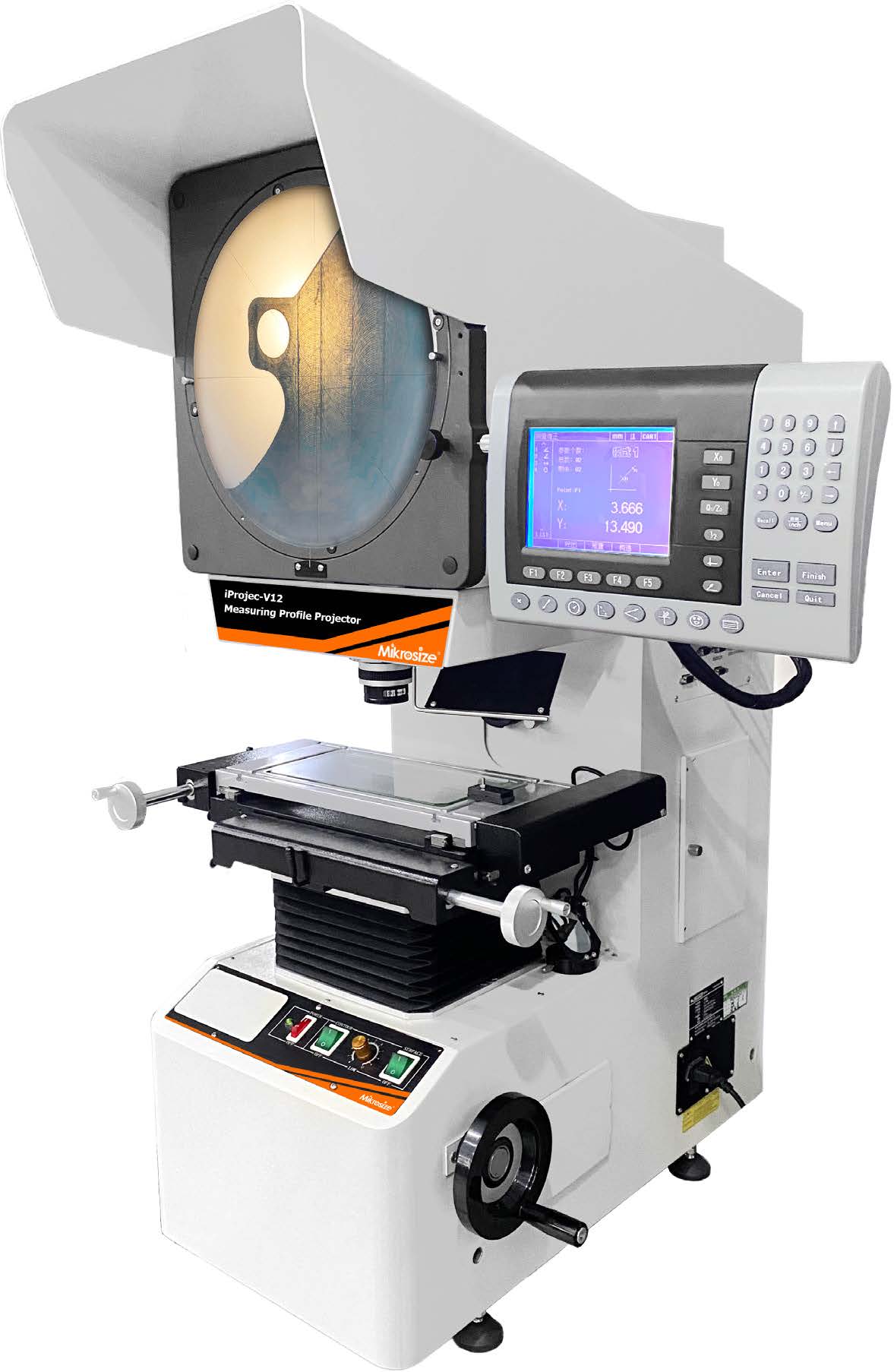

iProjec-V12垂直测量轮廓投影仪图（1）

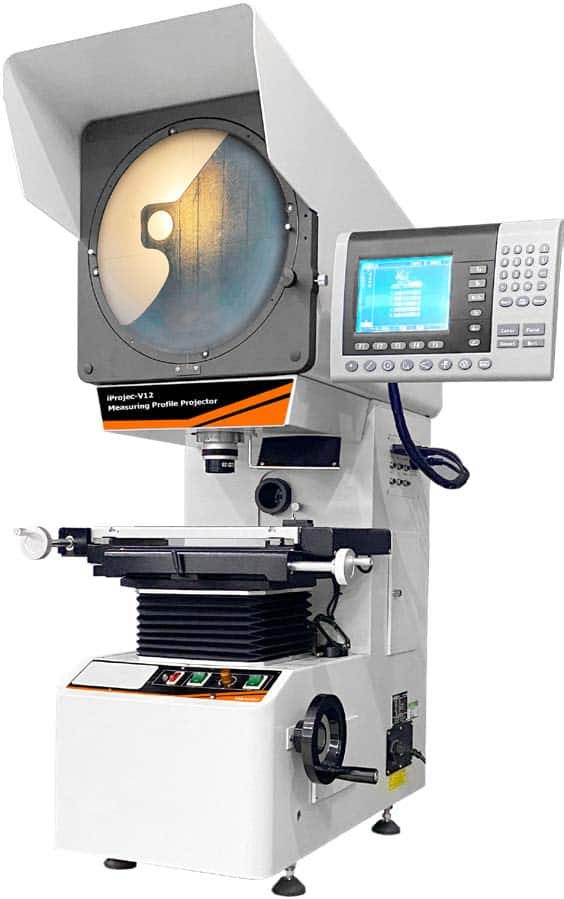

iProjec-V12垂直测量轮廓投影仪图（2）

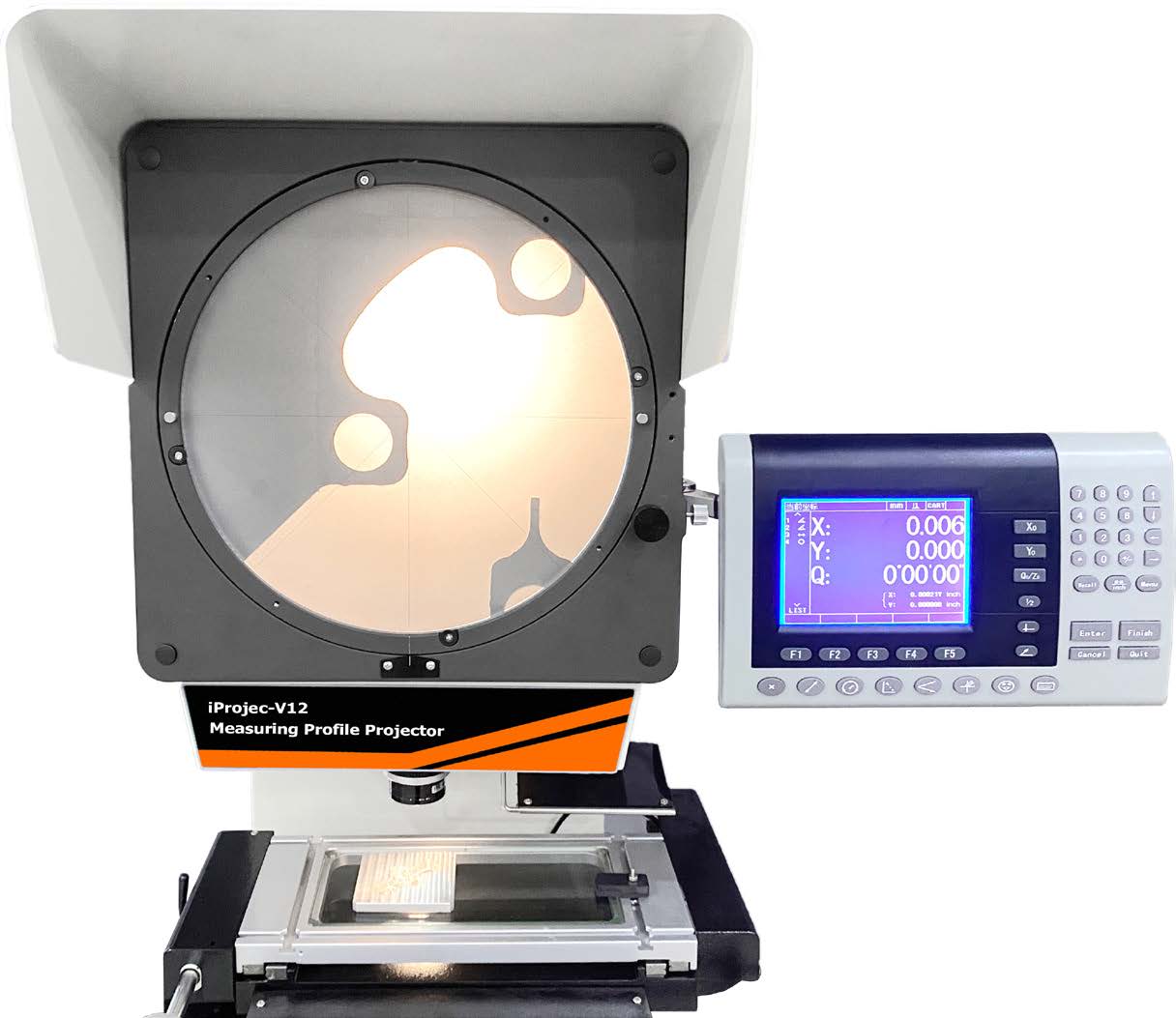

iProjec-V12垂直测量轮廓投影仪图（3）

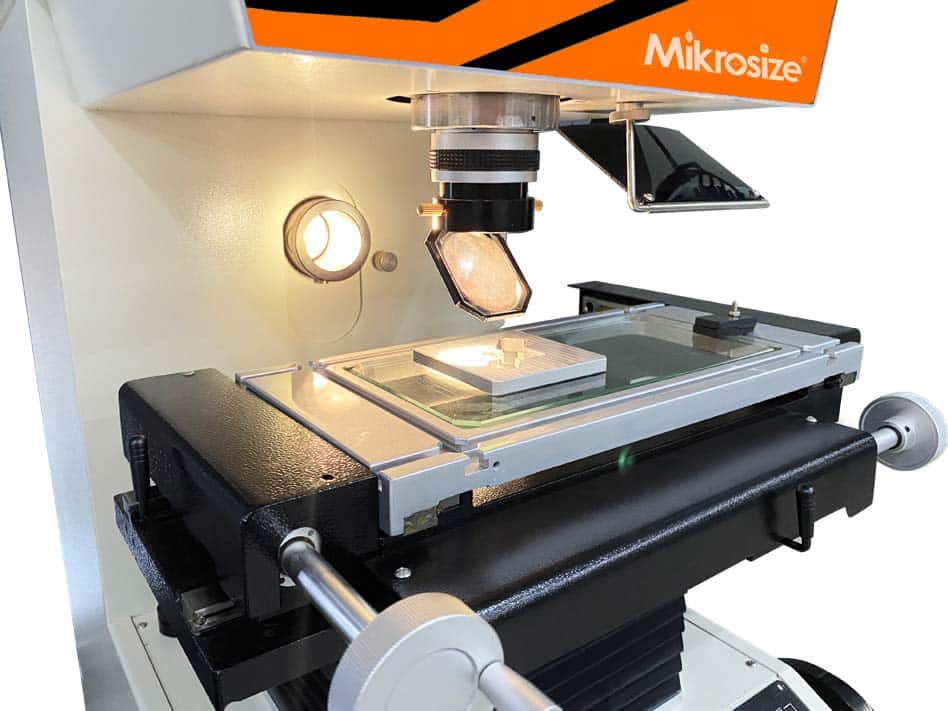

iProjec-V12垂直测量轮廓投影仪图（4） 1

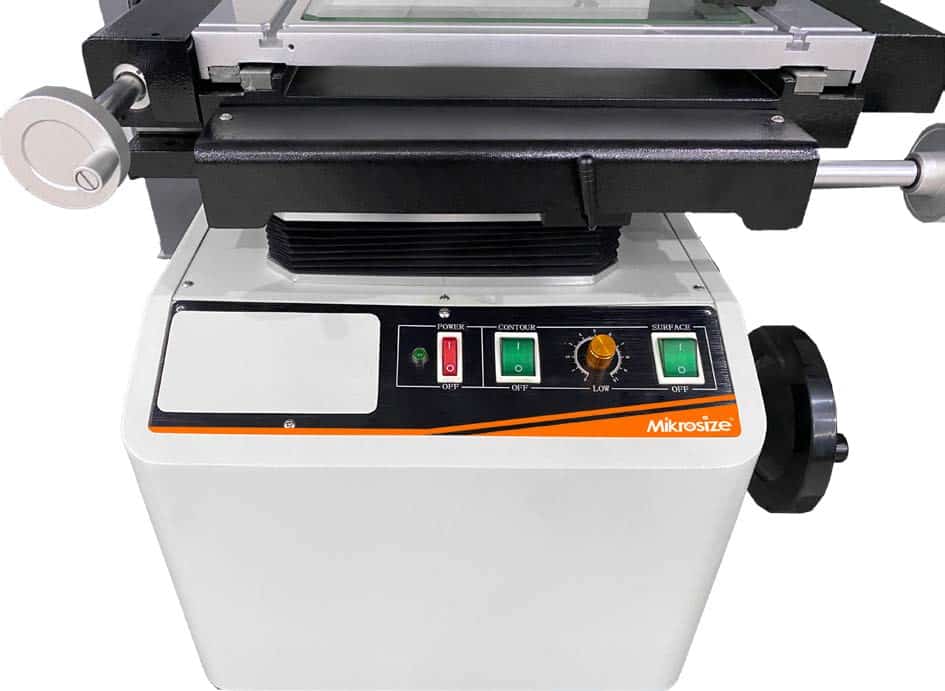

iProjec-V12垂直测量轮廓投影仪图（5）

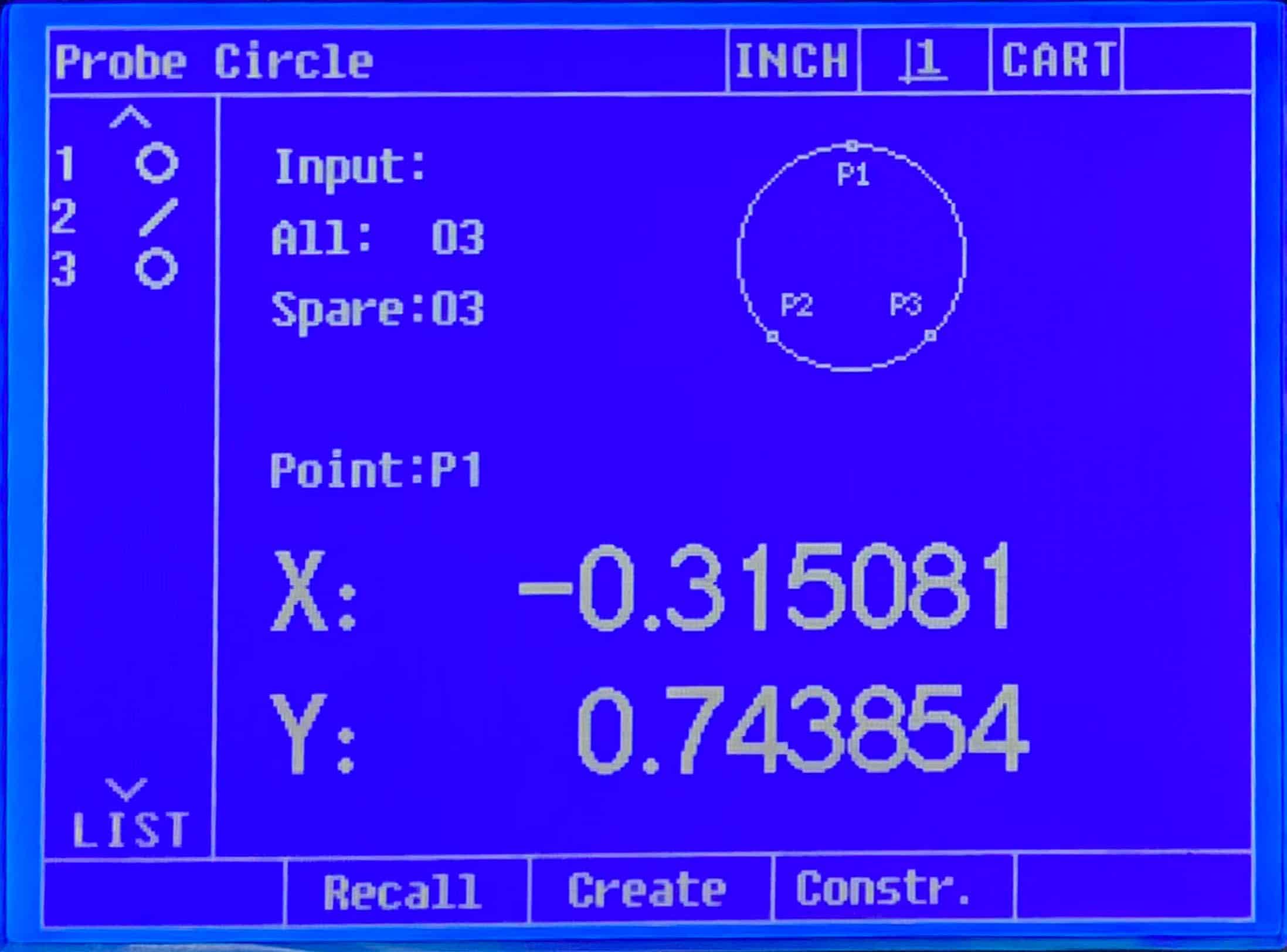

iProjec-V12垂直测量轮廓投影仪图（6）

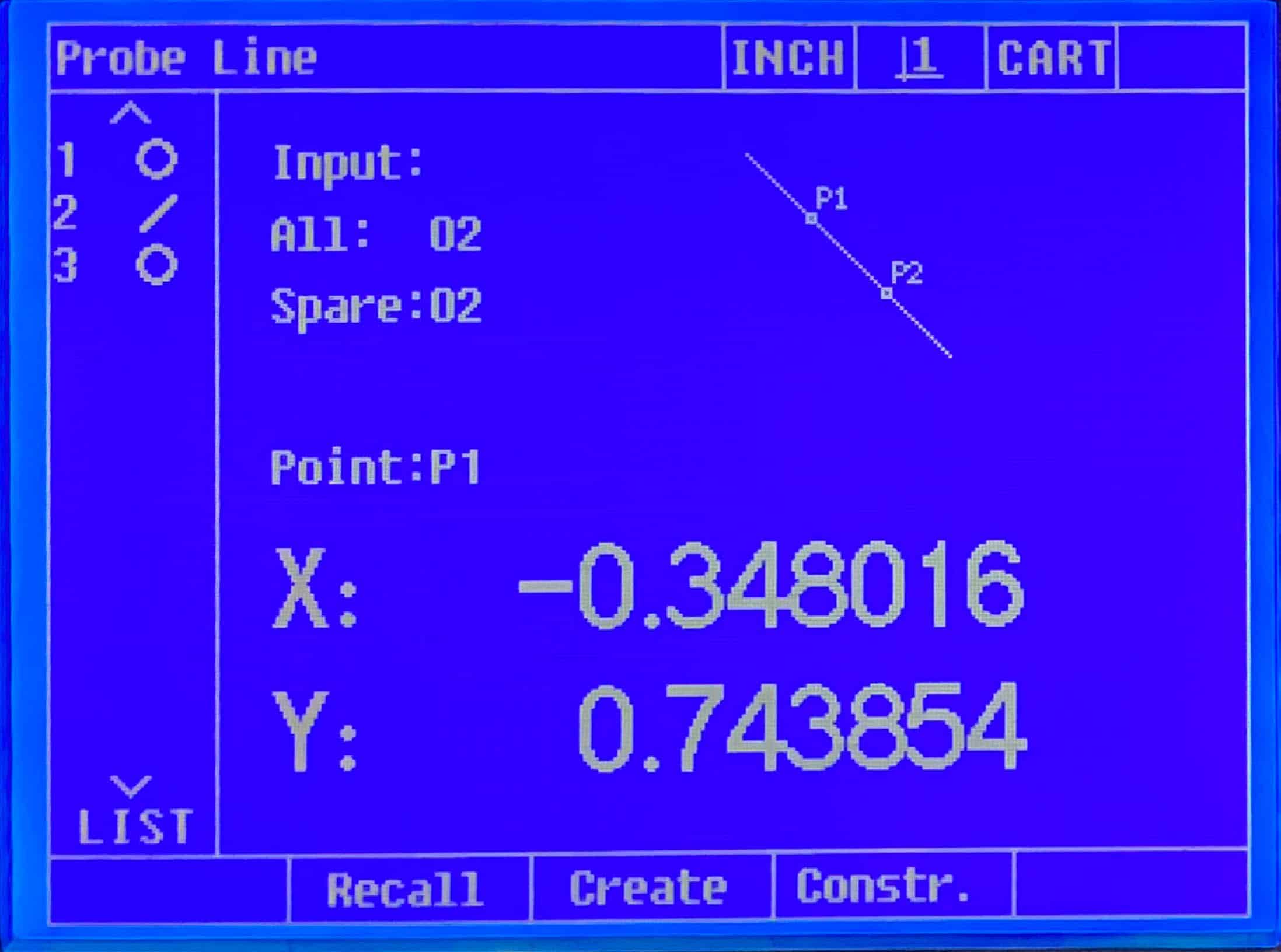

iProjec-V12垂直测量轮廓投影仪图（7）
产品特点与应用
产品特点：
高精度光学系统：配备高品质物镜，成像清晰锐利。在透射光照明下，轮廓测量误差小于0.08%，放大率准确可靠。
精确的坐标测量：X和Y坐标的数字显示分辨率达到0.0005mm。坐标测量的示值误差仅为（3+L/200）μm，其中L是测量长度，确保了高测量精度。
稳定的Z轴设计：Z轴升降采用导轨传动方式，大大提高了投影机机身的稳定性和耐用性，确保了测量过程中的稳定性而不会摇晃。
耐用工作台：金属桌面尺寸为340×152mm，玻璃桌面尺寸为196×96mm。由坚固的材料制成，可以承受各种工件，不易磨损。
高品质投影屏幕：投影屏幕尺寸为Φ312mm，使用范围超过Φ300mm。它刻有十字准线图案，旋转范围为0-360°，便于定位和多角度测量。
可靠的照明元件：透射光和反射光均使用24V/150W卤素灯，配备强制风冷。照明稳定，散热性能优异，确保了稳定的测量环境。
产品应用：
机械制造：可以精确测量复杂的机械零件，如凸轮和齿轮的轮廓，确保加工精度和装配质量。
电子行业：它可以准确地检测微小电子元件的尺寸，促进电子产品的小型化和高精度生产。
模具加工：用于测量模具型腔、型芯等，保证模具的制造精度，提高模具的使用寿命。
计量与校准：为计量部门提供高精度测量，实现测量值的可追溯性，确保行业测量的准确性。
教育和科研：大学、学院和研究机构可以将其用于教学演示和科研实验，协助精密测量研究。
