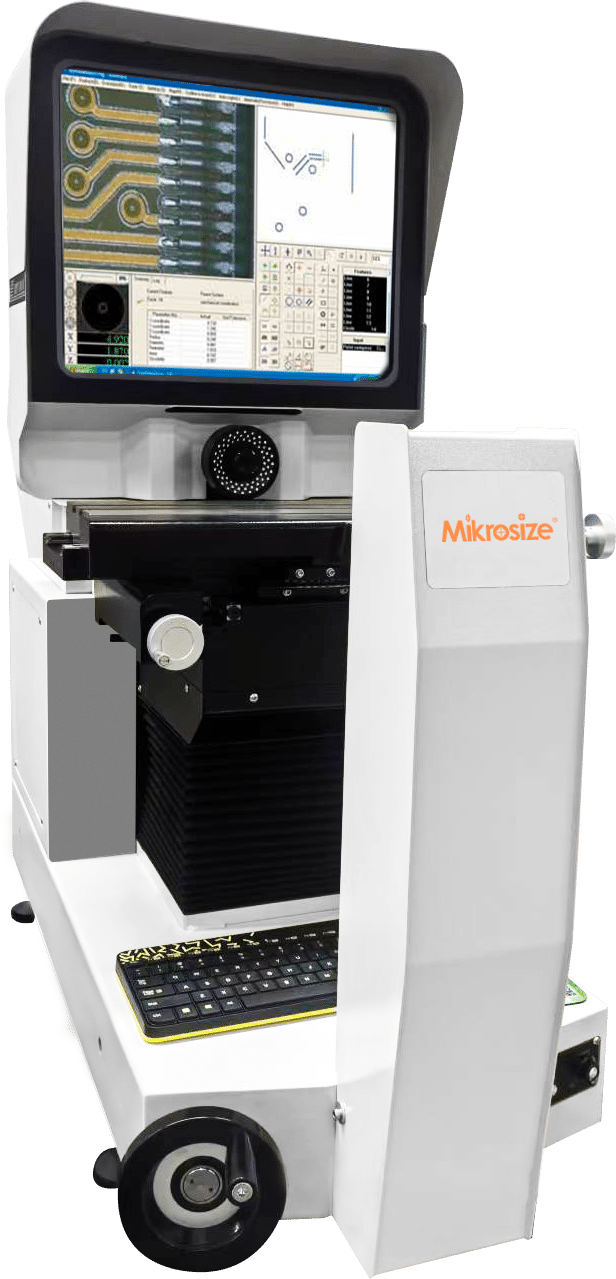

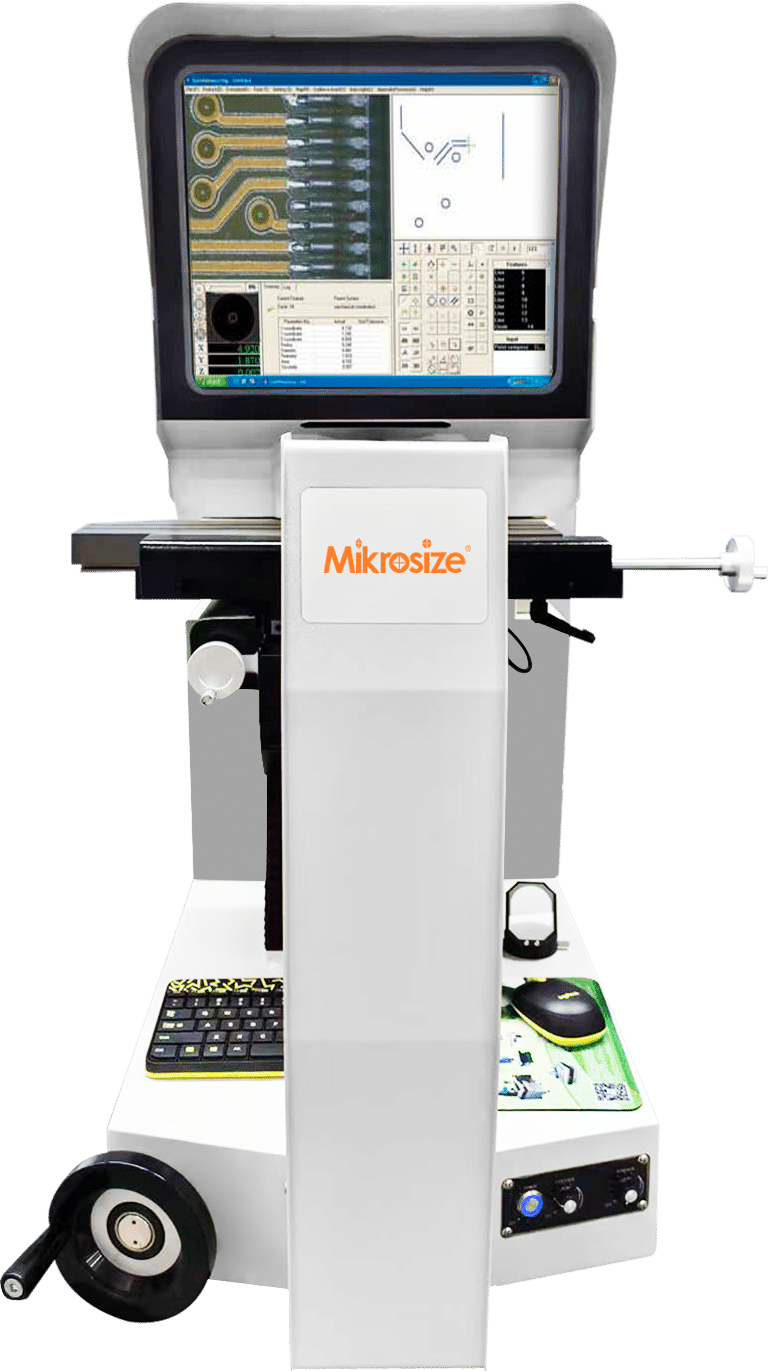

HVP-3015 水平视频投影仪
扫码
扫码
HVP 3015 Horizontal Video Projector2
HVP 3015 Horizontal Video Projector3
HVP 3015 4） 1
HVP 3015 5） 1
HVP 3015 6） 1
产品特点与应用
产品特点：
坚固的框架，大尺寸液晶触摸屏及先进软件。
高品质光学镜头，确保图像清晰锐利。
卓越的重复性。
可调节LED照明。
高分辨率工业CCD摄像头。
镜头可在20-120倍放大范围内更换。
用户界面操作简便。
精度达0.005毫米。
具备快速测量相关参数等高级功能。
齿轮锥度参数测量。
扩展功能包括数据打印、保存及导出。
支持Excel或TXT报告输出，DXF格式输入或输出。
产品应用：
视频测量机、测量显微镜及其他视觉测量系统等。
技术规格
| 技术规格 | HMV-3015 | HMV-3020 |
| (XY/Z)测量范围(mm) | 300x150x150 | 300x125×200 |
| 机器尺寸(mm) | 650x800x1600 | |
| 操作模式 | 手动 | |
| 放大倍率 | 20-120倍 | |
| 屏幕尺寸 | 19英寸显示器(HV)或19英寸触摸式LED显示器(HTV) | |
| 镜头工作距离 | 95mm | |
| X、Y轴分辨率 | 1微米 | |
| 精度 | ≤(3+L/200)微米 | |
| 重复性 | 5微米 | |
| 测量软件 | Quick Measuring 2.0 | |
| 彩色CCD摄像头 | 430,000像素 | |
| 适用环境 | 车间和计量室 | |
| 工作台承载能力 | 15公斤 | |
标准配置
| 名称 | 数量 |
| 测量软件 | 1套 |
| 彩色CCD相机 (MC1 (43万像素)) | 1个 |
| 变焦镜头 通用变焦镜头 (0.7~4.5倍) | 1个 |
| 视觉采集卡 7130 (VC1) | 1个 |
| 基础可调LED光源 | 1个 |
可选配置
| 配件类别 | 型号/规格 |
| 摄像头升级 | MC2 (480TVL, 0.1Lux/F1.2) |
| MC3 (480TVL, 信噪比57dB) | |
| 变焦镜头升级 | Navitar 点击变焦镜头 (0.7~4.5倍) |
| 同轴变焦镜头 (0.7~4.5倍) | |
| 电动变焦镜头 (0.7~4.5倍) | |
| 镜头配件 | 0.5倍可调物镜 |
| 2倍可调物镜 | |
| 0.5倍CCD适配器 | |
| 2倍CCD适配器 | |
| 超变焦物镜 (5倍/10倍/20倍/50倍) | |
| 光源升级 | 4分区LED光源 |
| 40分区LED光源 | |
| 点状光纤光源 | |
| 机械配件 | 工作柜 ST04 |
| 精密配件 | 雷尼绍MCP接触式测头 (K1/K2, 1-2mm) |
