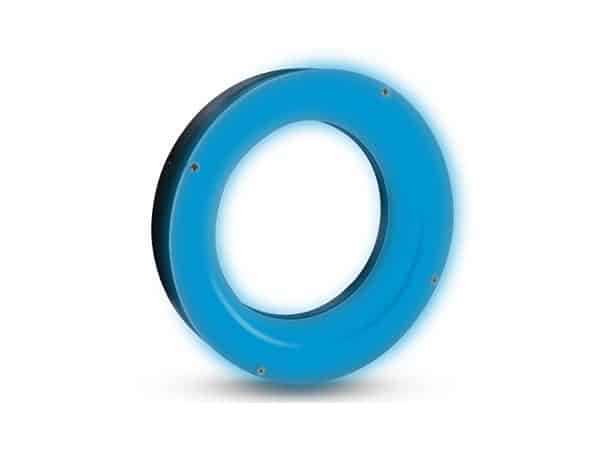

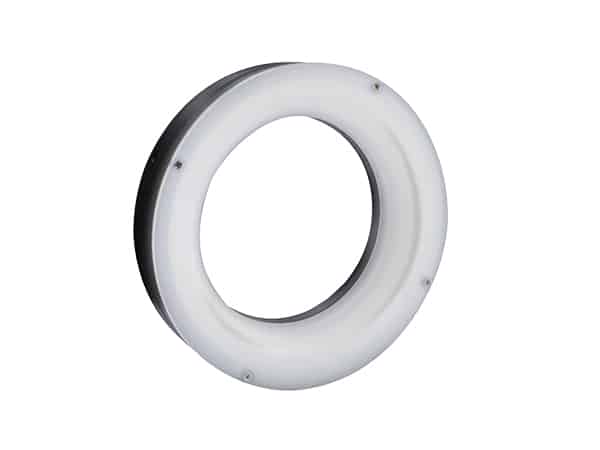

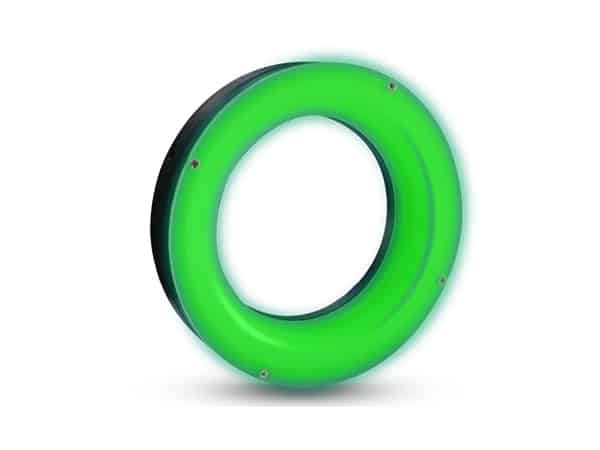

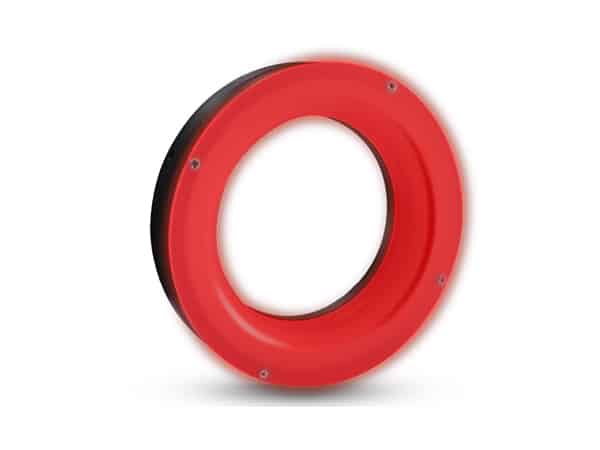

环形光源-RL

● 环形光源由高亮度LED阵列通过优化结构设计而成，性能稳定，安装便捷。当直接应用于被测物体时，通过不同照明角度和颜色组合，可避免照明阴影现象，突出

成像特征。也可与漫射板配合使用，使光线更加均匀柔和。


峰值波长	红色：620-630 nm；绿色：525 nm；蓝色：470 nm；白色：5000 K - 8000 K（色温）；
工作环境	环境温度约25摄氏度，工作温度在35摄氏度以内。
预期使用寿命	红色和白色光源可连续点亮30,000小时，光衰50%（正常连续点亮一年，光衰8-15%）。蓝色和绿色光源可连续点亮30,000小时，光衰60%（正常连续点亮一年，光衰10-18%）。

环形光源型号参数表

（K代表升级版）

型号	角度(°)	内径	功率(W)		亮度(LX)
型号	角度(°)	(mm)	W/G/B	R	W	G	B	R
MS-RL4265K	65	18	1.9	1.3	175K	157K	20K	68K
MS-RL5260K	60	28	2.9	1.9	155K	140K	18K	75K
MS-RL5390K	90	28	2.5	1.9	80K	72K	6K	14K
MS-RL6030K	30	22	2.9	1.9	156K	140K	16K	62K
MS-RL6060K	60	33.5	3.5	1.9	120K	108K	14K	42K
MS-RL7390K	90	36	5.7	3.8	135K	121K	18K	50K
MS-RL7430K	30	40	3.8	2.5	120K	108K	14K	50K
MS-RL7460K	60	35	5.7	3.8	135K	121K	15K	66K
MS-RL9030K	30	50	7.6	5.1	110K	99K	14K	44K
MS-RL9045K	45	46	9.5	5.7	175K	157K	20K	65K
MS-RL9070K	70	44	9.5	5.7	138K	124K	15K	55K
MS-RL10090K	90	40	11.1	6.7	175K	157K	18K	76K
MS-RL12030K	30	80	11.1	6.7	75K	67K	8K	33K
MS-RL12060K	60	60	19.0	11.4	170K	153K	15K	72K
MS-RL12070K	70	65	13.3	8.9	110K	99K	14K	50K
MS-RL12090K	90	76	10.5	7.0	130K	117K	17K	52K
MS-RL13220K	20	96	11.4	11.4	77K	68K	9K	35K
MS-RL15030K	30	102	16.8	10.1	77K	68K	9K	35K
MS-RL15060K	60	110	14.3	8.6	150K	153K	16K	70K
MS-RL15090K	90	40	33.3	20.0	133K	118K	19K	54K
MS-RL18030K	30	132	25.7	17.1	84K	75K	9K	26K
MS-RL18060K	60	126	17.1	12.0	95K	85K	10K	40K
MS-RL18090K	90	130	18.1	12.7	136K	120K	20K	56K
MS-RL20820K	20	162	15.2	12.0	33K	30K	3K	15K
MS-RL3275	75	10	1.6	1.0	194	175K	15K	22K
MS-RL4090	90	24	1.0	0.6	30K	27K	2K	8K
MS-RL4860	60	26	2.9	1.9	170K	152K	18K	63K
MS-RL5030	30	25	1.9	1.3	102K	92K	18K	45K
MS-RL5045	45	20	3.8	2.5	189K	170K	26K	85K
MS-RL5060	60	22.5	2.9	1.9	140K	126K	19K	65K
MS-RL5090	90	25	2.9	1.6	65K	59K	5K	13K
MS-RL5460	60	23.5	2.9	2.9	195K	175K	35K	78K
MS-RL5480	80	26	2.9	2.9	158K	142K	4K	65K
MS-RL5590	90	24	2.5	1.6	90K	81K	11K	30K
MS-RL6000	0	30	1.6	1.0	42K	37K	3K	5K
MS-RL6090	90	30	3.2	3.2	85K	77K	10.0K	44K
MS-RL6675	75	46	2.5	1.9	45K	40K	7K	18K
MS-RL7030	30	30	5.4	5.4	456K	410K	37.K0	108K
MS-RL7090	90	36	4.8	3.5	110K	99K	13K	47K
MS-RL7500	0	46	1.9	1.3	41K	35K	2K	4K
MS-RL9090	90	39	7.9	5.1	150K	135K	18K	53K
MS-RL9600	0	60	2.2	1.6	28K	25K	6K	7K
MS-RL12045	45	60	21.9	21.9	165K	149K	14K	76K
MS-RL12050	50	80	13.6	8.6	110K	99K	11K	52K
MS-RL12080	80	65	12.0	12.0	112K	102K	16K	55K
MS-RL14045	45	100	17.1	17.1	121K	109K	15K	38K
MS-RL14600	0	104	3.8	2.5	8K	7K	1.5K	13K
MS-RL15000	0	50	3.8	3.8	44K	40K	3K	11K
MS-RL17200	0	130	4.8	2.9	46K	41K	4K	12K
MS-RL20860	60	155	19.0	11.4	80K	72K	10K	33K
MS-RL23100	0	175	7.0	3.8	11K	10K	2K	5K
MS-RL24020	20	194	32.9	32.9	64K	58K	12K	26K
MS-RL24030	30	194	32.5	22.8	65K	59K	11K	27K
MS-RL35030	30	300	36.7	21.5	89K	80K	16K	35K

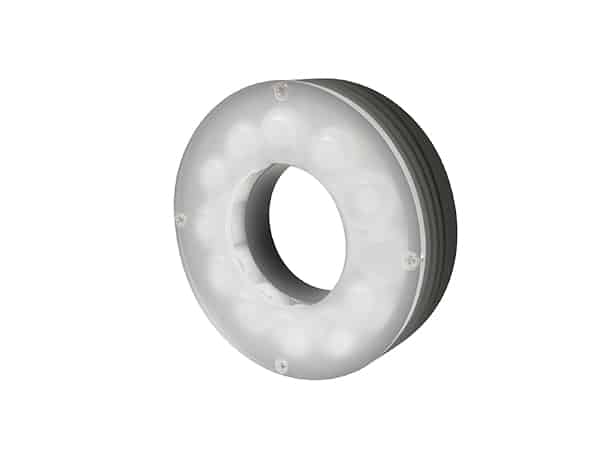

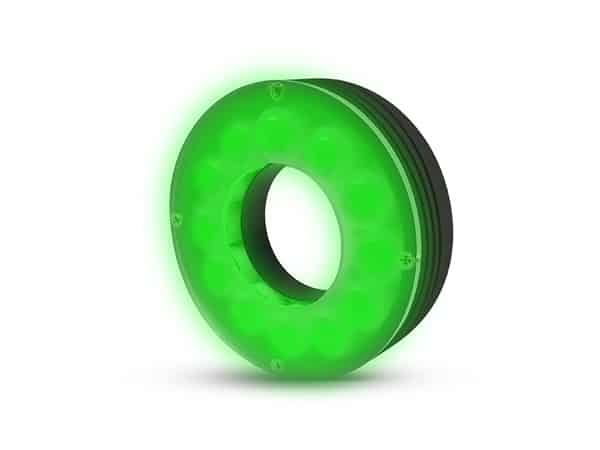

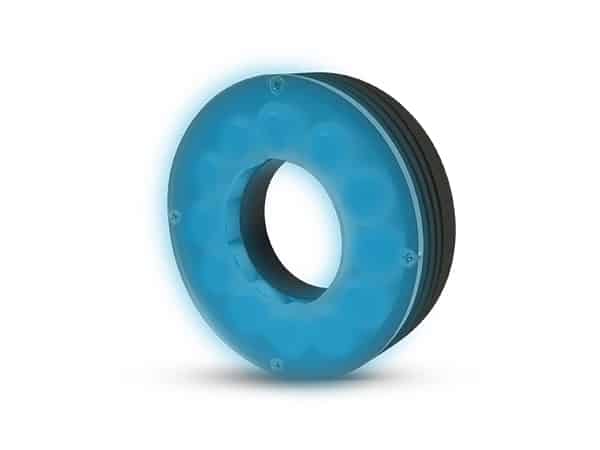

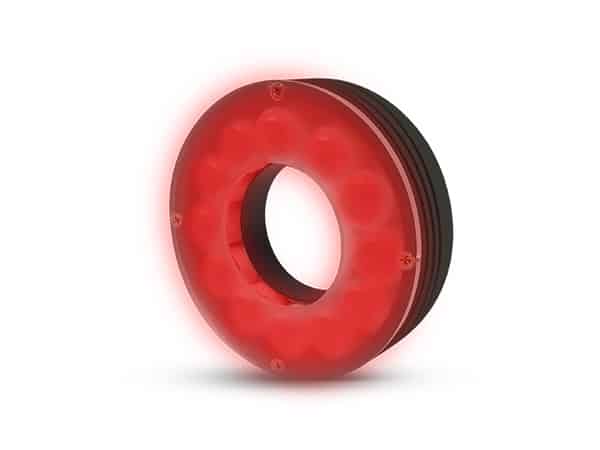

高亮度环形光源-GRL

● 高亮度环形光源采用高功率LED均匀排列，其亮度是传统环形光源的三倍以上。发光稳定，寿命长。尺寸可根据客户实际需求定制。

蓝绿光源可持续点亮30000小时，光衰60%（正常连续点亮一年，光衰10-18%）。


峰值波长	红色：620-630 nm；绿色：525 nm；蓝色：470 nm；白色：5000 K - 8000 K（色温）；
工作环境	环境温度约25摄氏度，工作温度在35摄氏度以内。
预期使用寿命	红色和白色光源可连续点亮30,000小时，光衰为50%（在正常连续点亮一年内，光衰为8-15%）。

高亮度环形光源型号参数表

（K代表升级版）

型号	内径(mm)	LED行数	功率(W)		亮度(LX)
型号	内径(mm)	LED行数	W/G/B	R	W	G	B	R
MS-GRL7390K	36	1	10	6	254k	229k	46k	51k
MS-GRL10090K	40	2	20	12	250k	220k	45k	48k
MS-GRL12090K	76	1	15	11	240k	216k	43k	96k
