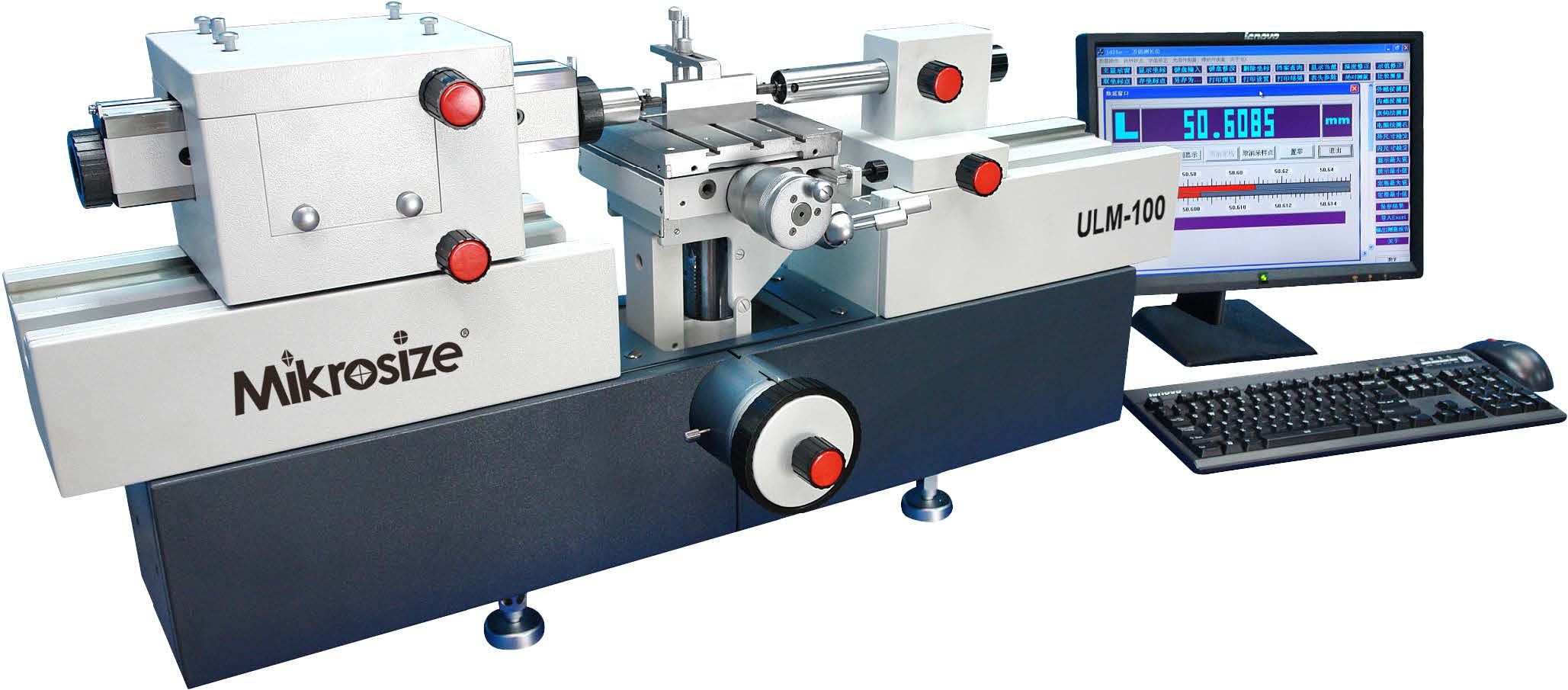

ULM-100 数据处理通用长度测量仪

扫码

×

扫描二维码

https://www.mikrosize.cn/product/ulm-100-data-processing-universal-length-measuring-instrument/

高品质铸铁底座，经过长时间自然时效处理，稳定性良好。
主测量轴采用优化的方形设计，确保测量过程中运动性能的稳定性。
提供强大的可选配件，以满足不同的测量需求。
仪器采用高精度测量系统，符合阿贝原理，可实现高测量精度。
功能强大的软件能够校正因示值和温度变化引起的测量误差，并具备自动拐点检测功能。

型号	ULM-100
外部尺寸直接测量	0.5um
内部尺寸测量	1um
安装面积	160mmx160mm
高度调节范围	0~100 (mm)
横向移动	25mm
倾斜角度	±3
工作台旋转	+4
承载能力	10kg
测帽内径配合尺寸	Φ6H7
基准杆与测帽内径之间的外径尺寸	Φ6g6
外部尺寸 (mm)	绝对测量：0-100；相对测量：0-670
内部尺寸 (mm)	使用小测钩时（最大伸入深度达12，最大臂厚50），10~400；使用大测钩时（最大伸入深度达50，最大臂厚85），30-370
使用电动测钩 (mm)	1~60
使用通用测钩 (mm)	14~112
内螺纹中径 (mm)	使用小测钩时（小螺纹直径13~30）；使用大测钩时{小螺纹直径31 -(70-臂厚)x2}
螺距 (mm)	1~6
外螺纹中径 (mm)	最大：200，螺距：1~6
测量力 (N)	0；1.5；2.5
数字显示当量	0.0001mm

0269%">仪器显示值的变异性 测量外部尺寸时，2σ ≤ 0.3 μm；测量内部尺寸时，2σ ≤ 0.5 μm 仪器精度 （在20℃±0.2℃条件下） 环境要求 室温为20℃±0.5℃，相对湿度不超过60%。 仪器外形尺寸（mm） 960×390×450（长×宽×高） 主机重量 150kg

名称	数量
机器主体	1台	/
机器底座	1件	/
数字阿贝头	1件	/
尾座	1件	/
尾管	1件	/
内测量装置
大型测量叉	1对
小型测量叉	1对
标准环规（¢14, ¢50）	各1件
固定尾管	1件	/
“魔眼”装置
备用灯泡	1个	/

2669%;height: 55px">绝缘工作台 1件 / 球形测量头 1套 支撑臂 1件 / 5W变压器 1件 / 内螺纹测量装置     圆形浮动工作台 1件 球形测量头 1套 60°测量规 1对 量块支架 2件 外螺纹测量装置 1件 / 三针支架 1对 水平中心支架 1件 Z-Tek数据线（USB转串口） 1根 / 其他   测量帽 2个 Φ2小型平面测量帽 2个 Φ8中型平面测量帽 2个 Φ14大型平面测量帽 2个 中型刀口测量帽 2个 R20球形测量帽 1套 固定测头（长） 1套 夹具     长螺丝夹具 3个 弹性卡箍 1件 支架     单V型支架 1件 双V型支架 1件 / 工作台调节扳手 1件 / 防尘罩 1个 / 一字螺丝刀 2把 / M3、M4内六角扳手 1套 / 1D测量软件光盘 1份 / 计算机 1台 / 打印机 1台 / 光栅信号转换器 1份 / 技术文档 1份 /3466%;height: 55px">/ 机器操作手册 1份 / 一维测量操作手册 1套 / 电脑文档与打印机 1份 / 合格证书 1份 /

名称	1对
55°测量规（用于测量英制内螺纹）	1件
电脑移动推车	1件
电脑椅	1件
JX13CF3仪器台	1件
通用测量轭	1件
通用轭脚（三种各一）	1套
倾斜支架	1件
十字形支架	1件
小型刀口接触头	1件
固定测量头（中、短各一）	1套	<img src="../wp-content/uploads/2026/03/选配6.
条铁垫（高低各一）	1对
表架组（用于测量各种百分表）	1件
3线规	1套
