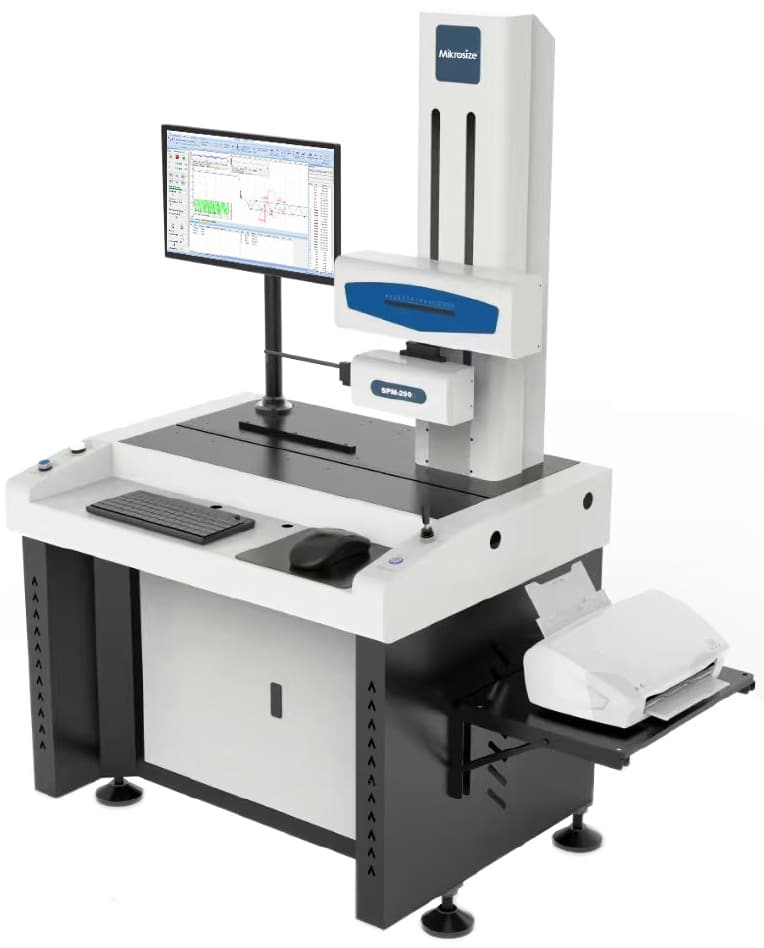

SPM-200D 双探头粗糙度与轮廓测量仪
Scan QR
Scan QR
SPM 200D1
SPM 200D2
SPM 200D3
SPM 200D4
SPM 200D5
SPM 200D6
SPM 200D7
产品特点与应用
产品特点：
三轴霍尔摇杆控制。
支持三轴联动，操作简便（左右、上下、测头升降、一键启停测量）。
单品自动检测、重复测量及批量测试。
高硬度进口合金测针。

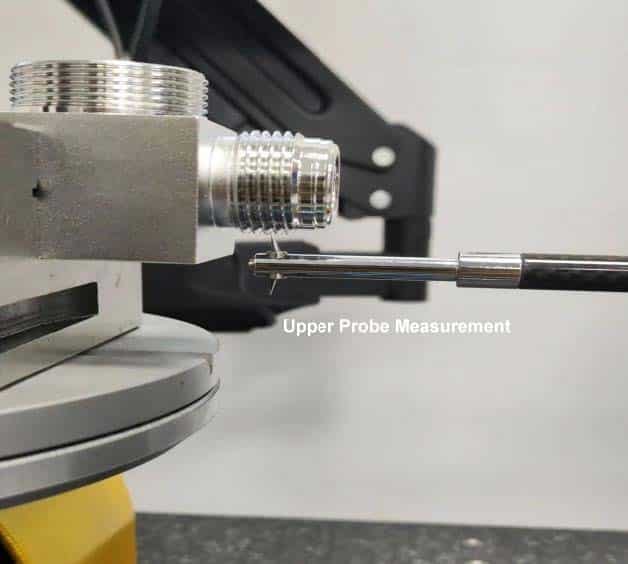

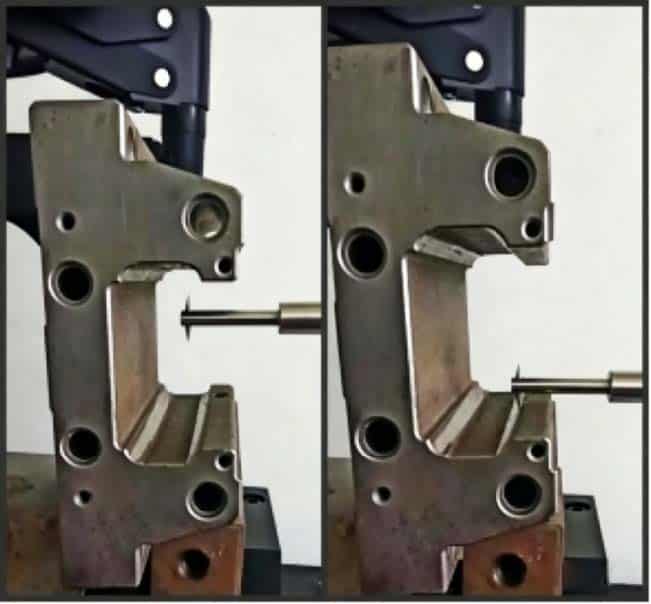

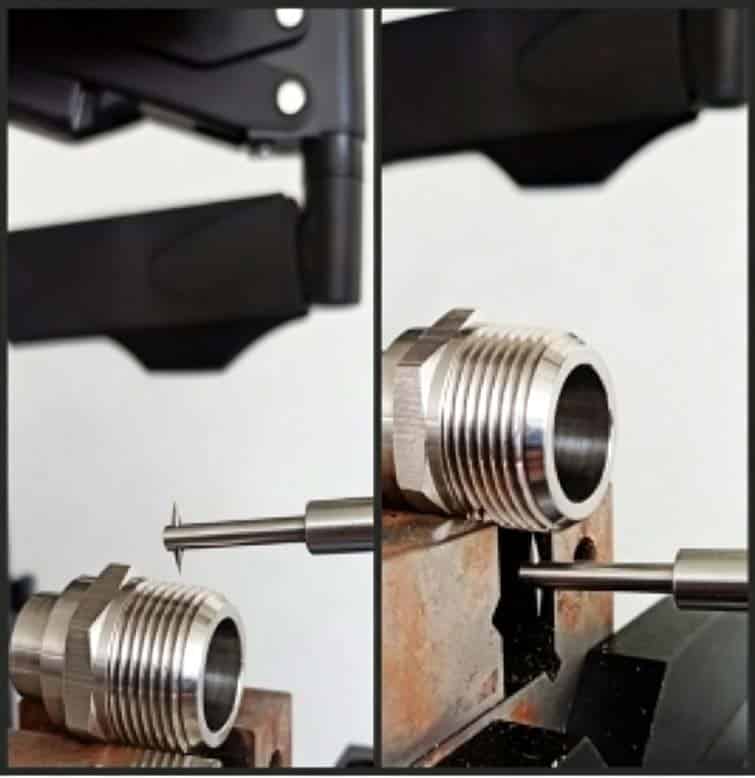

耐磨耐用；支持双面测量及双曲线测量。

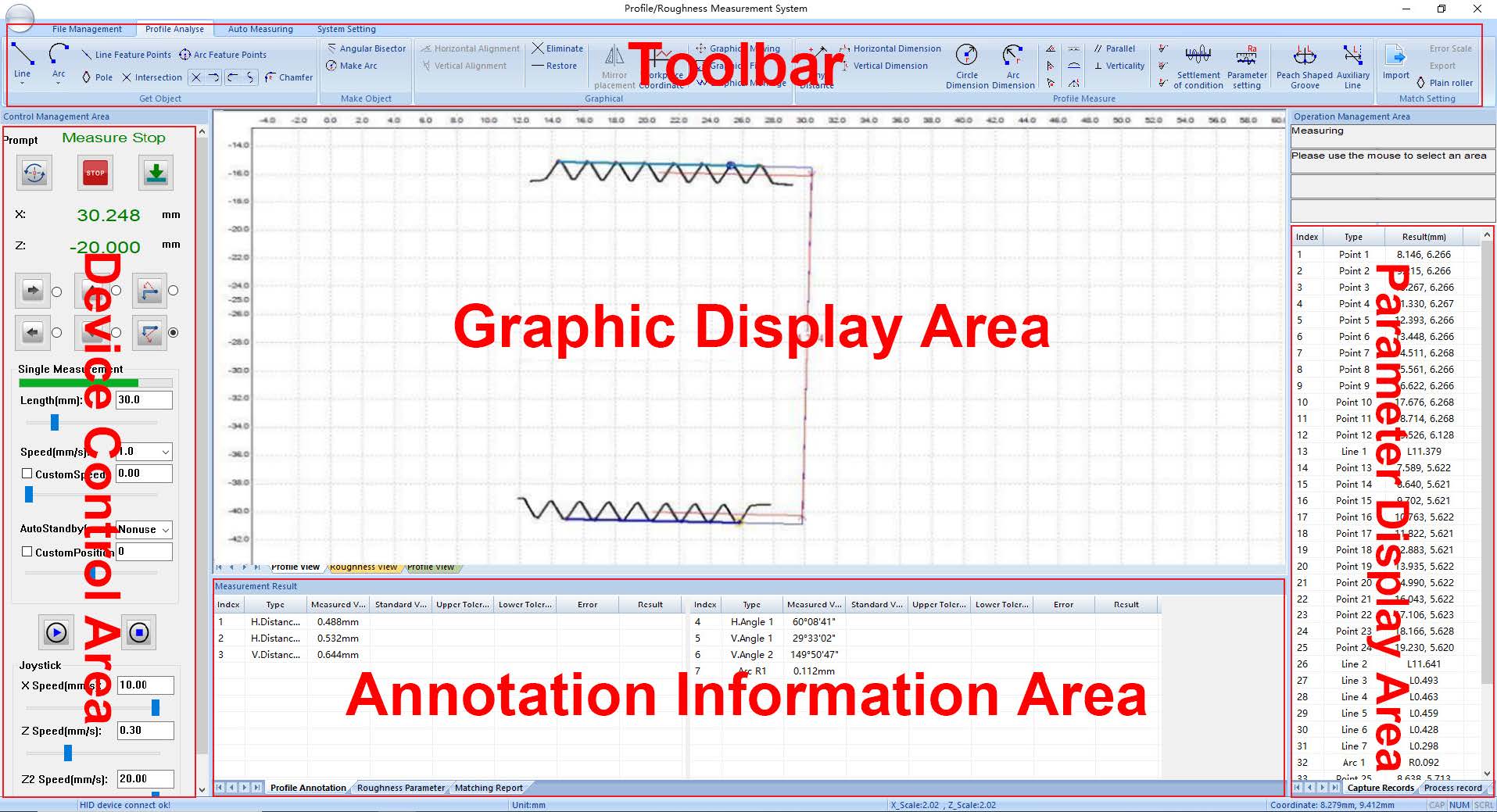

自有软件系统。
由大学教授与轴承研究所资深研究员联合开发，拥有自主知识产权及源代码。终身免费软件升级。
产品应用：
SPM-200D采用笛卡尔坐标测量法。通过X轴和Z1轴传感器采集被测零件表面轮廓的坐标点，坐标数据经电气元件传输至主机，软件利用数学算法处理原始数据，计算并标注所需的工程测量参数。
该仪器性能媲美进口设备，符合国际标准。满足中国国家标准GB/T 3505-2000、GB/T 6062-2001、GB/T 10610-1998及国际标准ISO 5436、ISO 11562、ISO 4287。
技术规格
| 测量范围 | X轴行程 | 2000mm |
| Z轴（立柱）高度 | 500mm | |
| 粗糙度测量范围 | ±3000μm | |
| 轮廓测量范围 | 40mm | |
| 最小可测内孔 | 16mm | |
| 粗糙度分辨率 | 0.001μm | |
| 轮廓精度 | 线性精度 | ±(0.7 + 0.012H) μm |
| 圆弧精度 | ±(0.8 + R/15) μm | |
| 角度精度 | ±1′ | |
| 直线度 | 0.45 μm/100 mm | |
| 粗糙度精度 | 线性精度 | - |
| 残余噪声 | - | |
| 重复性 | - | |
| 截止波长 (λc) | 0.0025, 0.025, 0.08, 0.25, 0.8, 2.5, 8 mm | |
| 评估长度 | λc × 1, 2, 3, 4, 5 | |
| 传感器 | 类型 | 美国 |
| 分辨率 | 0.02 μm | |
| 产地 | 美国 | |
| 倾斜角度 | 向上 | 77° |
| 向下 | 88° | |
| 测量速度 | 测量速度 | 0.05–20 mm/s |
| Z轴速度 | 0.05–20 mm/s | |
| 包装与尺寸 | 尺寸（长×宽×高） | 1278 × 698 × 1640 毫米 |
| 毛重 | 400 千克 |
标准配置
|
机械部件 |
高品质济南青花岗岩工作台， | 底座和立柱（00级花岗岩） |
| 花岗岩精密滑动导轨 | 研磨级高精度 | |
| 电动立柱系统 | 台湾上银直线导轨 | |
| 进口光栅传感器 | 进口高分辨率数字光栅传感器 | |
| 专利大角度可调工作台 | 前倾：≥ 65°
后倾：≥ 10°
Y轴调节：±10 mm
旋转及角度调节：±30° |
|

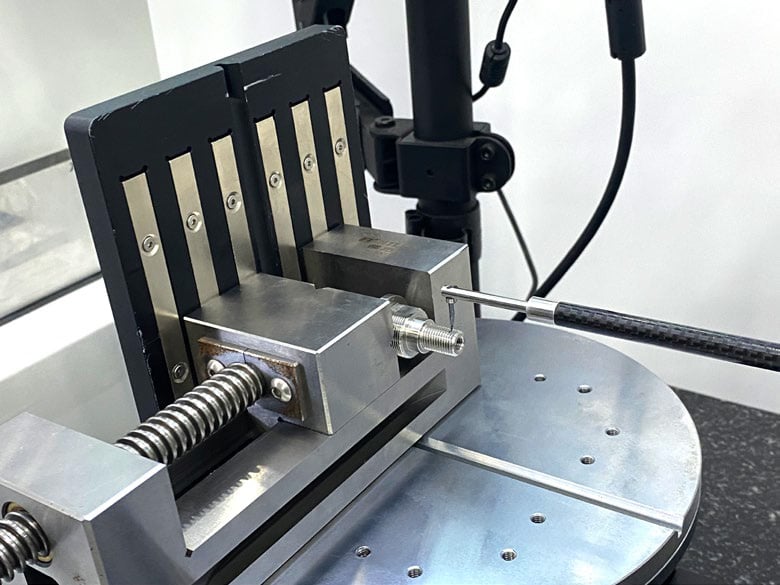

| 高角度可调虎钳（型号DX2） | 钳口宽度：50 mm 钳口深度：25 mm 开口：60 mm 可调角度：0–45° | |
| 校准标准套件（1套） | ||
| 测针套件 | Φ2×14×30°×0.025毫米硬质合金马蹄形斜测针（1支） | |
| Φ2×8×90°×0.005毫米硬质合金粗糙度测针（1支） | ||
| Φ5×195毫米碳纤维测针杆（1支） | ||
| 电气及配件 | 工业PC： | Intel I3/ G6405, 8 GB RAM, 256 GB SSD, 21.5英寸液晶显示器，键盘及鼠标 |
| 打印机 | HP彩色打印机（日本） | |
| 证书 | 工厂校准证书 + 第三方检验报告 | |
| 软件备份 | USB驱动器 | |
| 保修手册 | / | |
| 操作手册 | / | |
