iFlaw-1500 超声波探伤仪
扫码
扫码
IFlaw 1500 Ultrasonic Flaw Detector（1）

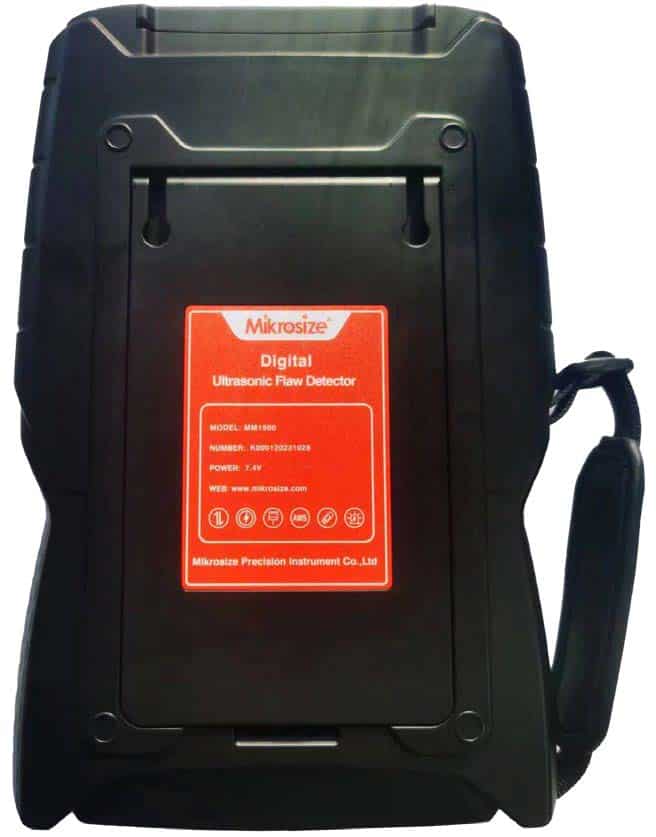

IFlaw 1500 Ultrasonic Flaw Detector（2）

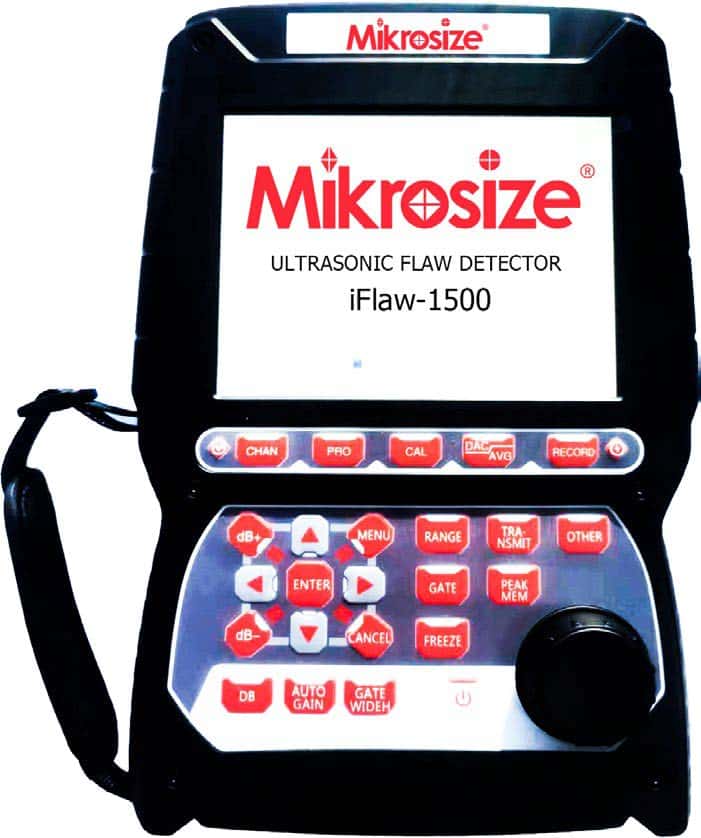

IFlaw 1500 Ultrasonic Flaw Detector（3）
IFlaw 1500 Ultrasonic Flaw Detector（4）

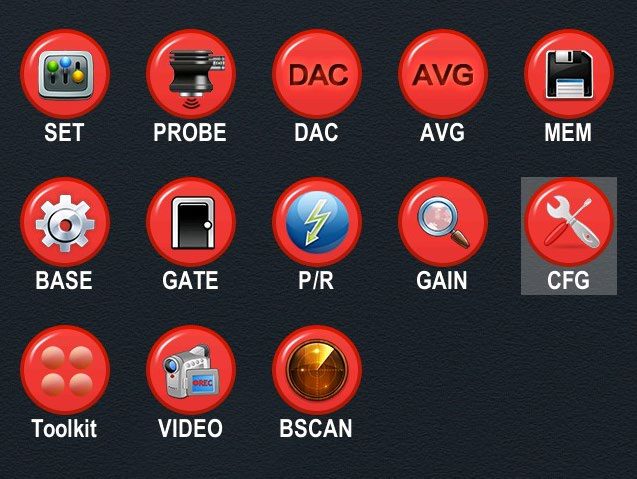

IFlaw 1500 Ultrasonic Flaw Detector（5）
IFlaw 1500 Ultrasonic Flaw Detector（6）
产品特点与应用
产品特点
提供半自动两点校准及自动校准功能，用于传感器零点偏移、角度、前端及材料速度的校准；
配备缺陷定位功能，可实时显示声程、投影（表面距离）、深度及幅度等信息；
能够利用AVG/AVG或DAC进行自动缺陷定量，并生成报告；

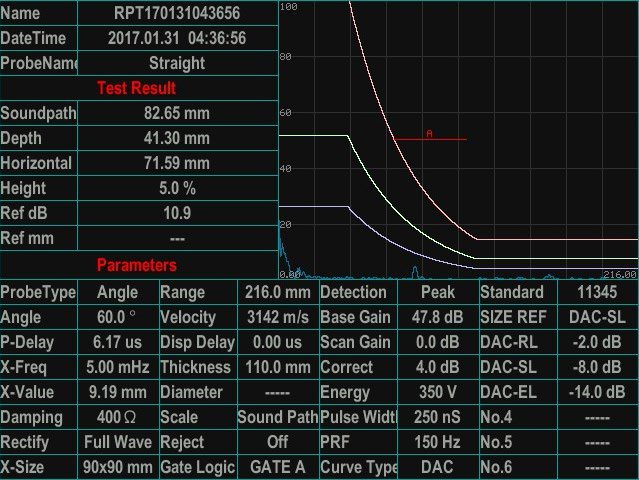

可通过蓝牙连接移动设备，现场生成并打印检测报告；
具备曲面校正功能；

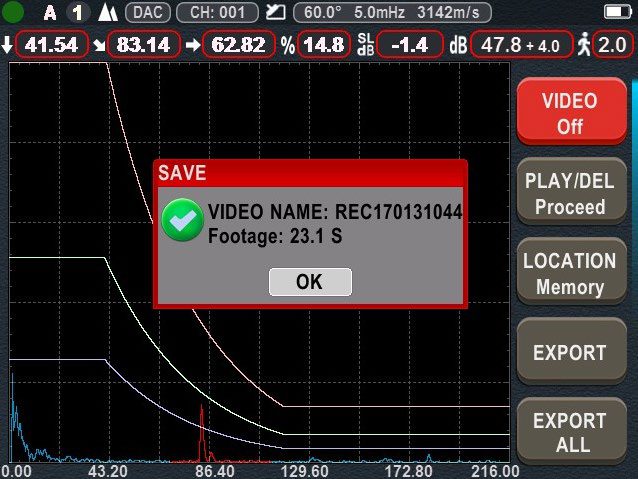

配备视频录制与回放功能，以及自动增益控制；
A扫描冻结功能：可冻结显示波形及声程数据，B扫描显示功能，捕获标记，以及闸门范围内回波颜色显示；
包含峰值保持功能，可对比冻结峰值波形与实时A扫描，便于解读测试结果；
具备裂纹高度测量能力；
提供多种存储功能，包括500组校准设置和1000组测试报告文件的存储，通过USB连接可实现无限存储；
脉冲发生器具有多个可调参数，包括脉冲能量、宽度和重复频率，以及多种测试模式和探头类型；
配备两个独立闸门，用于信号高度或距离测量，提供多种测量选项。
应用领域
焊接相关领域：用于检测焊缝中的裂纹、气孔、脱粘等隐蔽缺陷；
锻造行业：检测锻件，定位潜在内部缺陷；
冶金行业：检测钢坯缺陷，确保其质量；
机械制造业：用于轴及轴类部件的检测，如电机轴、汽车传动轴；
压力容器及储罐制造业：检测罐体及压力容器，如石化行业的油罐、气罐及工业生产中的各类压力容器，确保其结构完整性。
技术规格
| 滤波频带 | 0.2~35 MHz |
| 总增益量 | 120 dB（含0.1dB、1dB、2dB、6dB步进值） |
| 硬件实时采样 | 高分辨率10位AD转换器，采样率320MHz，波形高度保真 |
| 检测范围 | 15米（钢，纵波），穿透30米（可扩展） |
| 声速范围 | (100~20000)m/s |
| 动态范围 | ≥38dB |
| 脉冲幅度 | 100V、200V、300V、400V、500V，步进可选，适应多种探头 |
| 脉冲宽度 | (0.03~0.51)µs范围内连续可调，匹配不同频率探头 |
| 探头阻抗 | 50Ω、100Ω、150Ω、400Ω可选，满足不同灵敏度和分辨率要求 |
| 探头类型 | 直探头、斜探头、双晶探头、穿透探头、爬波探头、表面波探头 |
| 重复频率 | 10-3000Hz可调 |
| 接收波形 | 正半波、负半波、全波、射频波形 |
| 闸门 | 进波闸门、失波闸门；单闸门、双闸门 |
| 闸门读数 | 支持单闸门和双闸门读取模式 |
| 报警 | 蜂鸣器报警，LED灯报警 |
| 连接器 | BNC/LEMO可选 |
| 垂直线性误差 | ≤1.5% |
| 水平线性误差 | ≤0.1% |
| 数字抑制 | (0~80)%，对线性和增益无影响 |
| 分辨率 | >40dB (5P14) |
| 灵敏度余量 | >66dB (深度200mm Ф2平底孔) |
| 电源要求 | 交流电源 100-240 VAC，50-60 Hz |
| 温度 | 工作温度 -10℃ 至 50℃ 存储温度 -30℃ 至 50℃ |
| 尺寸 | 260mm×175mm×60mm |
标准配置
| 项目 | 数量 | |
| 主机 | 1 | |

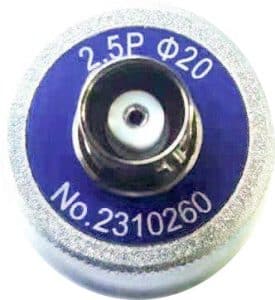

| 高精度直探头 | 1 |  |
| 高精度斜探头 | 1 |  |
| 探头连接线 | 2 |  |
| 9V电源适配器 | 1 |  |
| 用户手册 | 1 | |
| 合格证 | 1 | |
| 保修卡 | 1 | |
| 超声波探伤仪移动APP | 1 | |
| 仪器背带 | 1 |
可选配置
| 项目 | |
| 标准测试块 | |
| 其他类型探头 | |
| 其他探头电缆 | |
| 耦合剂 |  |
| 蓝牙打印机 |
