产品描述

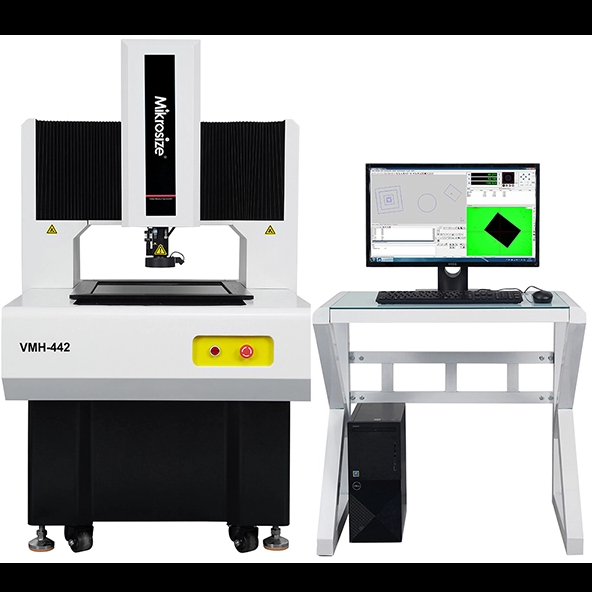

VMH系列固定龙门式视频测量系统
VMH系列是一款固定龙门视频测量机，专为高精度、大尺寸测量而设计。具有高精度的测量精度和稳定性，广泛应用于医疗器械、液晶显示、航空航天、机械制造、电子、汽车、五金、塑胶、模具等行业，
采用固定移动桥结构，保证测量的高精度和稳定性。 四轴数控全自动循环控制，自动测量；
采用花岗岩底座和立柱，性能稳定，不易变形
进口开放式光栅尺，分辨率0.1um，精度高，稳定性好；

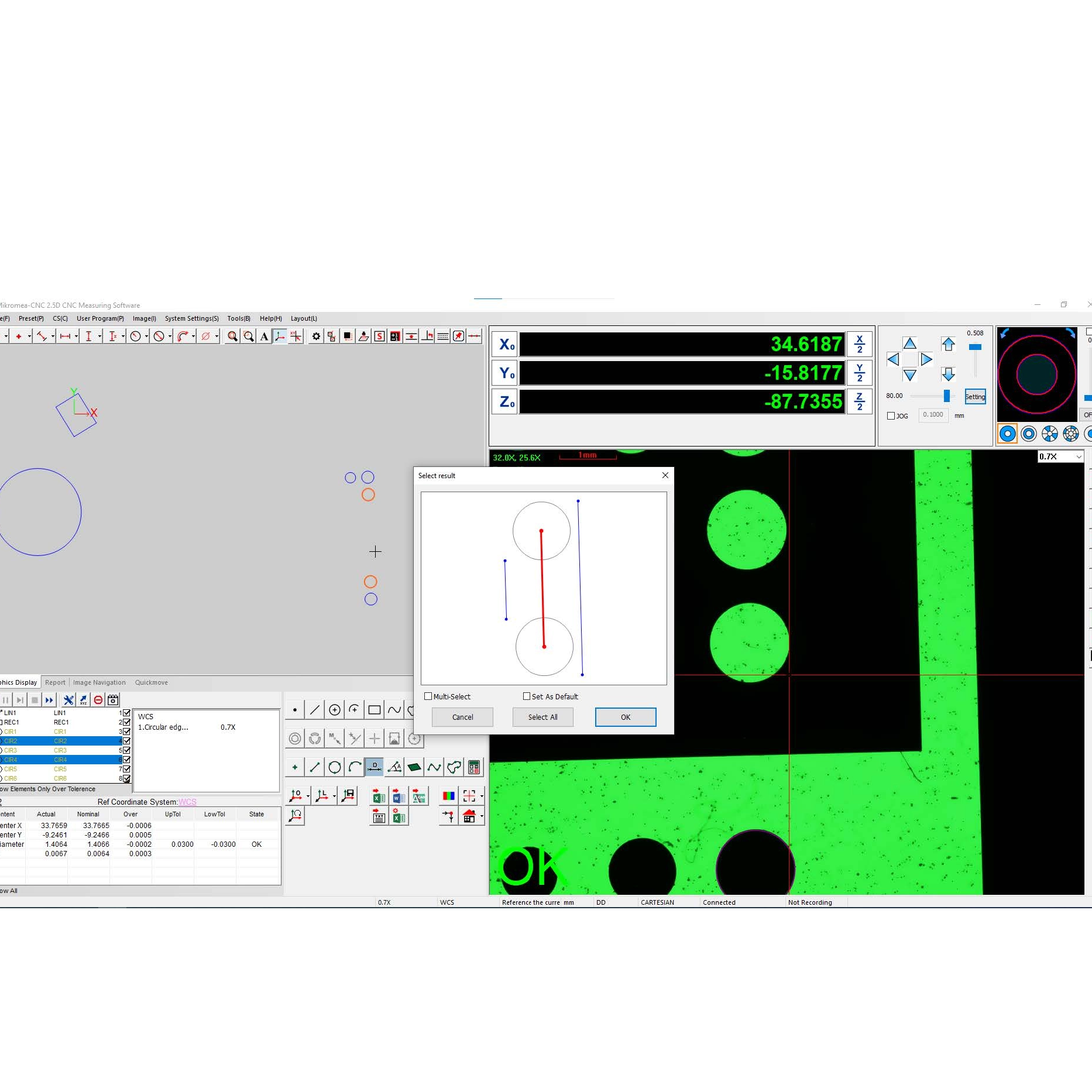

自主研发测量软件，具有快速对焦、自动寻边、SPC数据处理分析和自动测量功能
自主研发运动控制系统，集成于仪器内，稳定性更高
摇杆/鼠标操作，简单易用

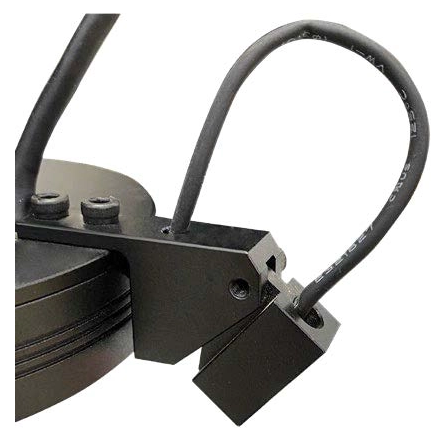

激光指示器指示测量位置，方便快速定位
配备自动变焦镜头，自动变焦精准，仅需一次像素校准，可实现多倍率下的高效测量
P级直线导轨、精密研磨级滚珠丝杠、交流伺服电机，保证系统位置的精确性和稳定性；
进口高清彩色工业相机，保证观察清晰、测量稳定的要求；
6.5倍连续自动变焦镜头，精准自动变焦，仅需进行一次像素校准；

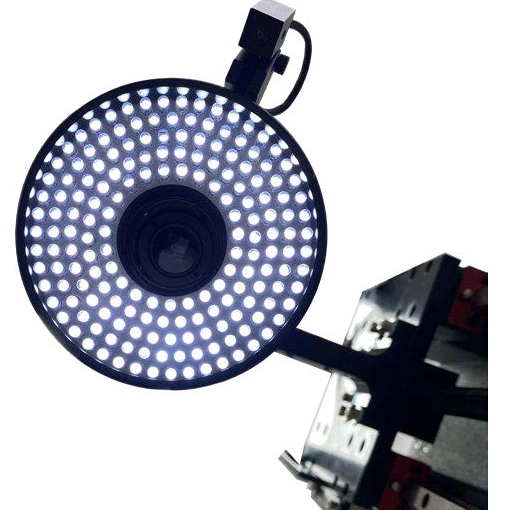

可编程5环8区LED面照明、轮廓平行LED照明，可实现256级亮度智能调节；
配备专有全自动测量软件，功能强大，操作简单；

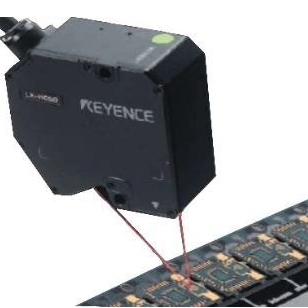

可选配接触式测头和激光测头，也可根据客户要求定制。
规格：
产品名称 | 影像仪 | |||
型号 | VMH332 | VMH 442 | VMH 552 | VMH 662 |
X/Y轴行程 | 300x300 | 400x400毫米 | 500x500 | 600*600 |
Z轴行程 | 200毫米 | |||
X/Y/Z 线性标尺 | 分辨率：0.1mm µm | |||
引导方式 | 高精度P级 双轨直线导轨 | |||
手术 模式 | 操纵杆 控制器、鼠标操作、自动检测程序 | |||

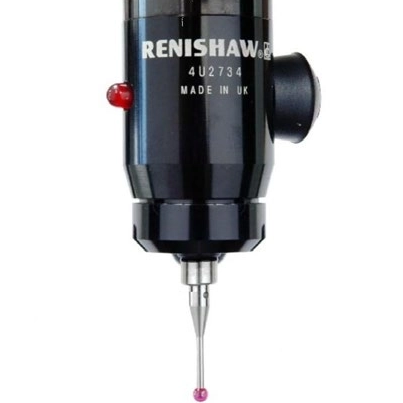

探针系统 | 雷尼绍 MCP 测头更换系统（可选） | |||
测量 准确性 | XY轴：2+L/200(um) | |||
Z轴：3.5+L/100(um) | ||||
重复性 | ±1.5微米 | |||
视频系统 | 1/2' 彩色CCD相机 | |||
6.5倍自动变焦镜头 | ||||
光学放大倍数：0.7X-4.5X， 视频放大倍数：20X~190X | ||||
照明 | 轮廓：LED平行轮廓照明 | |||
表面：5环8分0~256级连续可调 | ||||
环境 | 温度：20℃±2℃，温度变化＜2℃/小时， | |||
湿度：30％－80％RH，振动＜0.002g，低于15HZ | ||||
测量软件 | 微尺寸 | |||
承载量 | 30公斤 | |||
电源 | 交流110V/60Hz；220V/50赫兹 | |||
机器尺寸（长×宽×高） | 1137*848*1650 | 1240*948*1650mm | 1457*1048*1650 | 1657*1148*1650 |
包装尺寸 (长×宽×高) | 1550*1080*1800毫米 | 1550*1080*1800毫米 | 1900*1280*1800毫米 | 1900*1280*1800毫米 |
仪器重量 | 480 | 580 | 680 | 850 |
标准运送：
不 | 姓名 | 规格 | 数量 |
1 | 光学玻璃主机 | 00级天然大理石 | 1 |
2 | 带操纵杆的移动控制系统 | UWC3500i | 1 |
3 | 线性标尺 | 进口雷尼绍反射光栅尺 | 3 |
4 | 直线导轨 | 上银 | 3 |
5 | 滚珠丝杠 | 台湾TBI研磨级滚珠螺杆 | 3 |
6 | 发动机 | 松下 | 3 |
7 | 相机 | 1/2”CCD 彩色高分辨率 | 1 |
8 | 变焦镜头 | 全自动变焦镜头 | 1 |
9 | 表面照明 | 可编程 5 环 8 区 LED 表面照明 | 1 |
10 | 校准板 | 公司定制 | 1 |
11 | 电脑 | 戴尔 | 1 |
12 | 软件 | INS-C | 1 |
