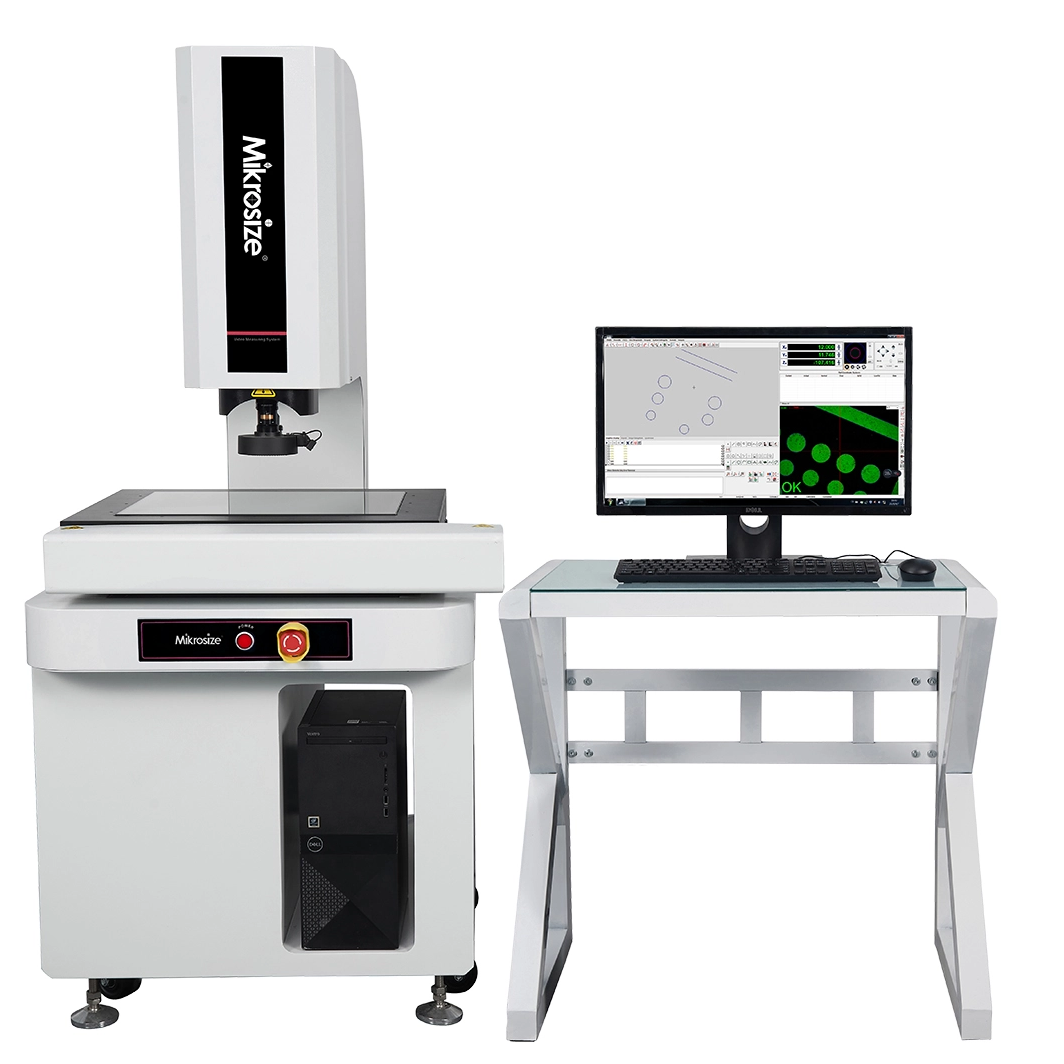

VMC CNC视频测量机

产品功能:
●CNC全自动关闭循环控制,自动测量;集成设计,令人信服的测量;
●00英寸级稳定且可靠的大理石底座,确保高尺寸速度,准确性和精度
●精确的线性指南和磨球螺钉,交流伺服电机确保准确性
●高精度线性尺度,分辨率为1UM,高精度,稳定性高;
●手动变焦镜头和1/2 “颜色高分辨率CCD相机;
●可编程5圈,8个划分LED表面照明由软件控制和内存功能控制
●轮廓平行的LED照明可以智能地实现256级亮度调整;
●可选的进口触摸探针,实现3D测量;
产品应用程序:
●广泛用于机械制造,电子,汽车,硬件,塑料,模具和其他行业。
●它可以准确测量工件大小,形状,位置公差,以完成组件检查,形状测量,过程控制等的任务。
状态:
数量:
  • VMC

  • Mikrosize

产品描述

 系统 规范:

产品名称

CNC 自动视频 测量系统

2.5D模型

VMC-3020

VMC-4030

VMC-5040

3D模型

VMC-3020p

VMC-4030p

VMC-5040p

X,Y轴旅行

300x200mm

400x300mm

500x400mm

Z轴旅行

200mm

尺寸(mm)

750x520x980

1000x620x990

1300x750x1000

最大负载容量

25公斤

25公斤

25公斤

净重

240公斤

280公斤

360公斤

X/Y/Z 3轴线性比例(2.5D)

分辨率:0.5UM

准确性(UM)

E1(X/Y)= 2.5+L/100

可重复性

±2um

运动系统

X,Y,Z轴:螺丝杆

运动控制

CNC自动伺服机芯控制

视频系统

teo 1/2 “颜色CCD相机

手动同轴变焦镜头

光学放大倍数:0.7-4.5倍;视频放大:20-148x

工作距离(标准):92mm

对象视图(标准)

11.1〜1.7mm

速度(mm/s)

X,Y轴:200   Z轴:50

照明

轮廓

可调256年级LED平行照明

表面

可调节的256年级5环和8分段LED冷照明

3D测量

3D模块和英国Renishaw  Touch探针

测量软件

Mikromea-CNC 2.5D CNC测量软件

工作环境

温度:20±2℃,温度变化<2℃/hr,湿度:30〜80%

电源

AC 100〜220V 50/60Hz 10a

VMC CNC 自动 视频测量 系统 标准交付:

产品名称

产品名称

产品名称

测量软件

CCD相机/视频捕获卡

手动同轴变焦镜头

大型机/戴尔PC系统

比例传输 /运动控制卡

48 - 分区LED照明

线性比例/校准块

100mm长度块(3D)

Renishaw探针MCP-K2(3D)
