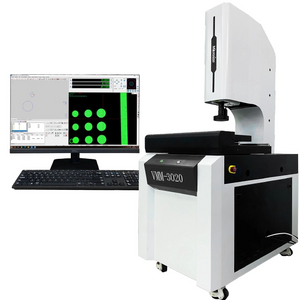

VME /VMK数控视频测量系统

产品特点:
●手动关闭循环控制,手动测量;集成设计,方便测量;
●00英寸级稳定且可靠的大理石底座,确保高尺寸速度,准确性和精度
●精确的线性指南和磨球螺钉,交流伺服电机确保准确性
●高精度线性尺度,分辨率为1UM,高精度,稳定性高;
●手动变焦镜头和1/2 “颜色高分辨率CCD相机;
●可编程5圈,8个划分LED表面照明由软件控制和内存功能控制
●轮廓平行的LED照明可以智能地实现256级亮度调整;
●可选的进口触摸探针,实现3D测量;
产品申请:
●广泛用于机械制造,电子,汽车,硬件,塑料,模具和其他行业。
●它可以准确测量工件大小,形状,位置公差,以完成组件检查,形状测量,过程控制等的任务。

状态:
数量:

产品描述

VME数控视频测量系统 规格:

产品名称

VME数控视频测量系统

2.5D模型

VME-3020

VME-4030

VME-5040

3D模型

VME-3020P

VME-4030P

VME-5040P

X、Y轴行程

300x200毫米

400x300毫米

500X400毫米

Z轴行程

200毫米

尺寸(毫米)

750X520X980

755x1080x1060

1300x750x1000

最大负载能力

25公斤

25公斤

25公斤

净重

240公斤

320公斤

360公斤

X/Y/Z 三轴光栅尺(2.5D)

分辨率:1μm

准确度(um)

E1(x/y)=2.5+L/100

重复性

±2微米

运动系统

X、Y、Z轴:丝杆

运动控制

手动运动控制

视频系统

1/2' 彩色CCD相机

手动同轴变焦镜头

光学放大倍数:0.7-4.5x;视频放大倍数:20-148x

工作距离(标准):92mm

        对象视图(标准)

11.1~1.7毫米

速度(毫米/秒)

X、Y轴:200   Z轴:50

照明

轮廓

可调256级LED平行照明

表面

256级可调5环8区LED冷照明

3D测量

3D模块和英国雷尼绍  接触式探针

测量软件

Mikromea-CNC 2.5D CNC 测量软件

工作环境

温度:20℃±2℃,温度变化<2℃/小时,湿度:30~80%

电源

交流100~220V 50/60HZ 10A

VME手动视频测量系统 标准发货:

产品名称

产品名称

产品名称

测量软件

CCD相机/视频采集卡

手动同轴变焦镜头

大型机/戴尔 PC 系统

秤传送/运动控制卡

48 –分区 LED 照明

线性标尺/校准块

100mm长块(3D)

雷尼绍测头MCP-K2(3D)
