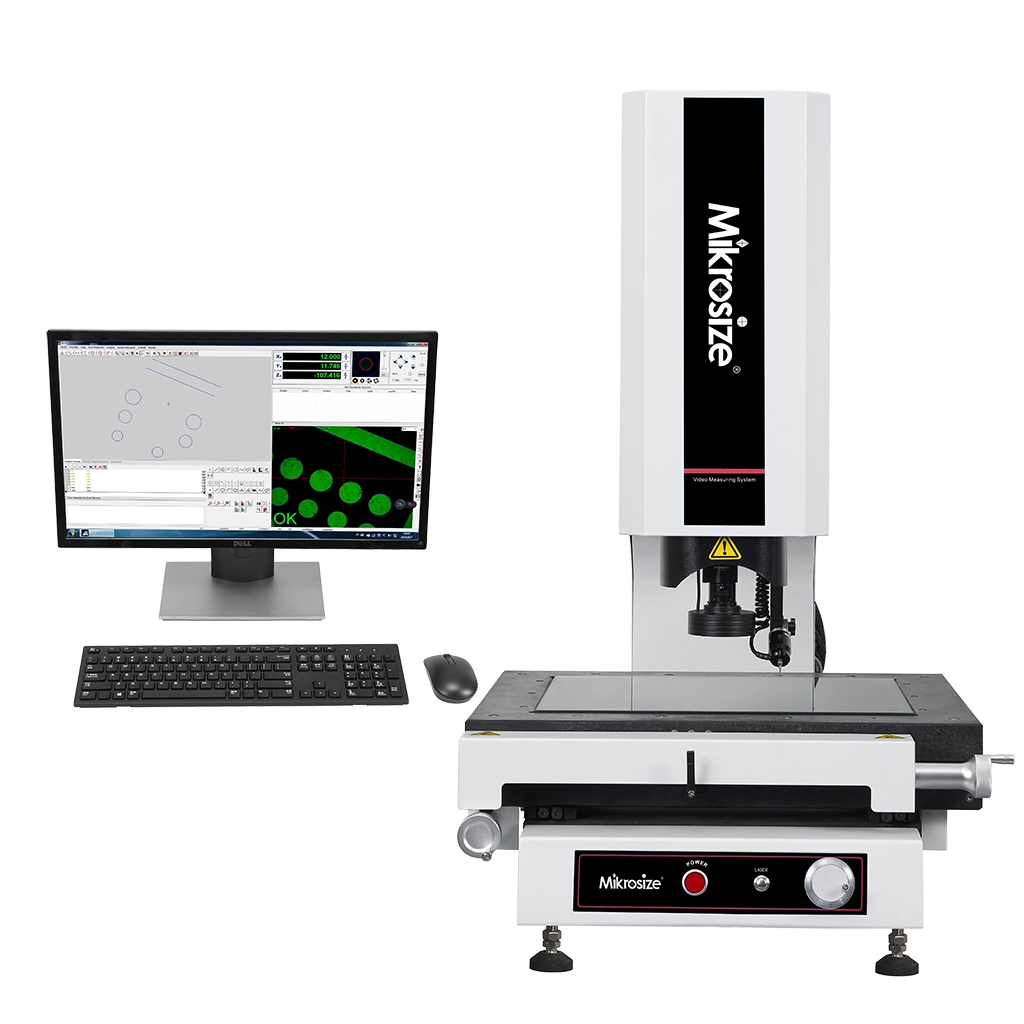

VMA-F半自动影像仪

2.5D模型

VMA2010-F

VMA-3020F

VMA-4030F

VMA-5040F

3D模型

VMA2010-FP

VMA-3020FP

VMA-4030FP

VMA-5040FP

XY轴行程(mm)

200X100

300×200

400x300

500x400

Z轴行程(mm)

200

尺寸（毫米）

600X500X920

750x520x980

1000x620x990

1100x950x1660

净重/公斤）

120

150

180

360

X、Y轴精度

2.5+L/100μm

Z轴

自动对焦

工作台负载重量

25公斤

图像传感器

TEO 1/3''彩色CCD相机

物镜

手动定位变焦镜头

视频总放大倍率

光学变焦镜头：0.7~4.5x，物镜：20~148x

解决

0.5微米

工作距离（标准）

92毫米

对象视图

8.1mm～1.3mm

运动系统

X、Y轴：抛光杆，Z轴：T型丝杆，伺服电机

数据处理器

RS-100

照明

表面：8分区LED冷光

轮廓：256级可调LED冷照明

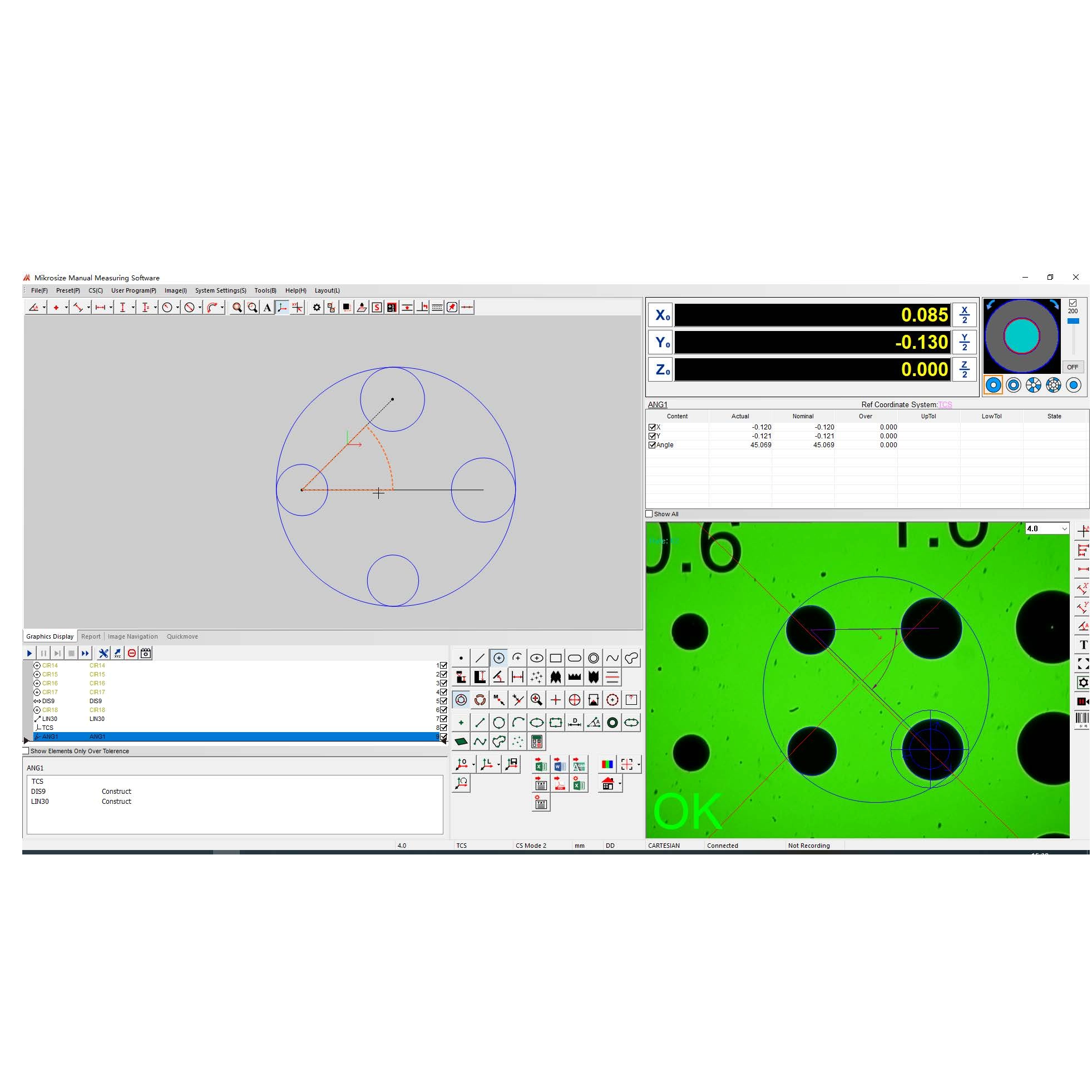

测量软件

微尺寸

工作环境

温度：20℃±2℃，温度变化<2℃/小时，湿度：30~80%

振动<0.002g,15Hz

能量源

交流100~220V，50/60HZ，10A

大型机/戴尔 PC 系统

变焦镜头0.7X—4.5X

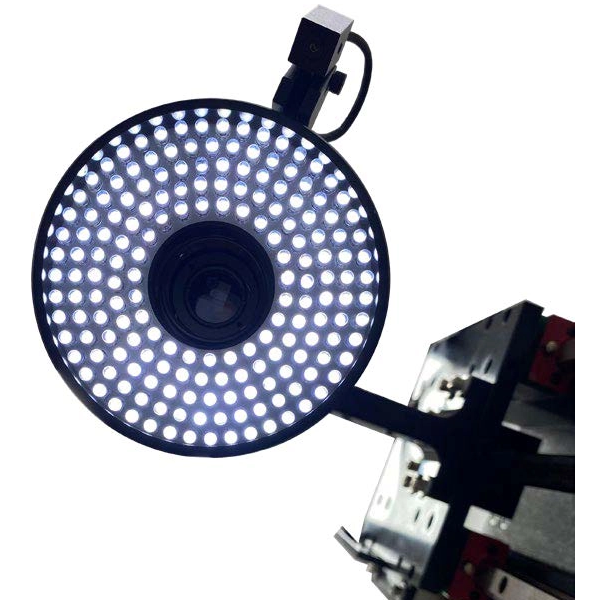

LED光源

RS-100 数据处理器

1/3' CCD相机

测量软件

光栅尺/Z轴伺服电机系统

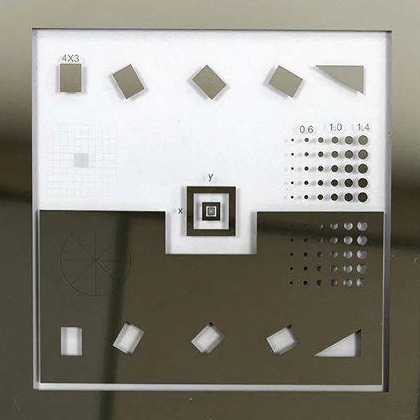

校准块/采集卡

使用说明书/防尘罩

Z轴高精度直线导轨

100mm长块(3D)

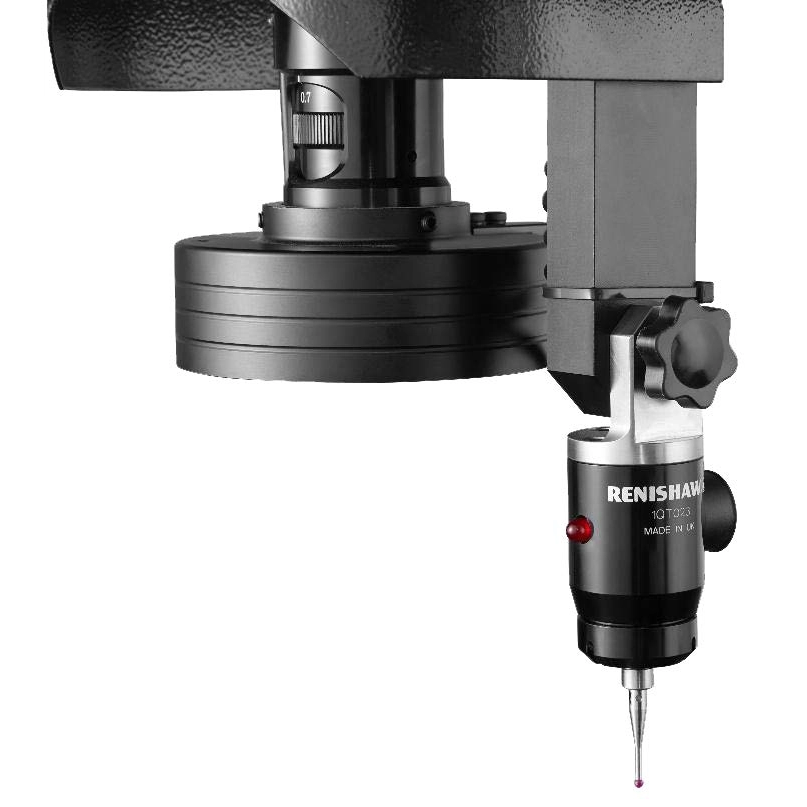

雷尼肖探头(3D)
