产品描述

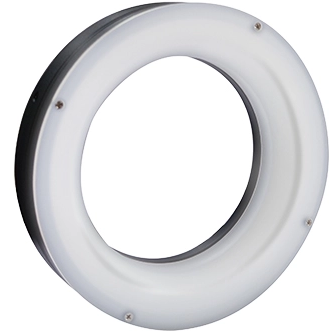

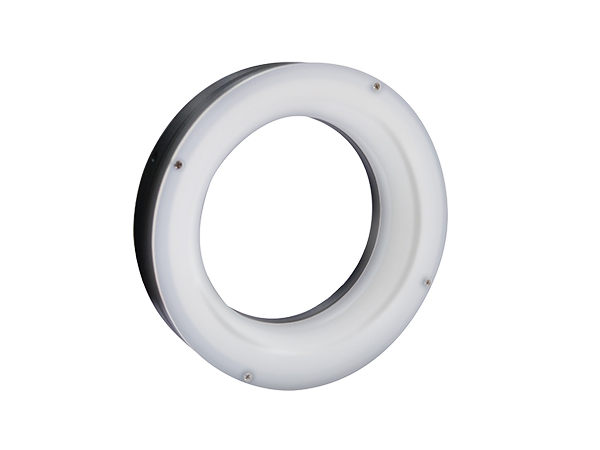

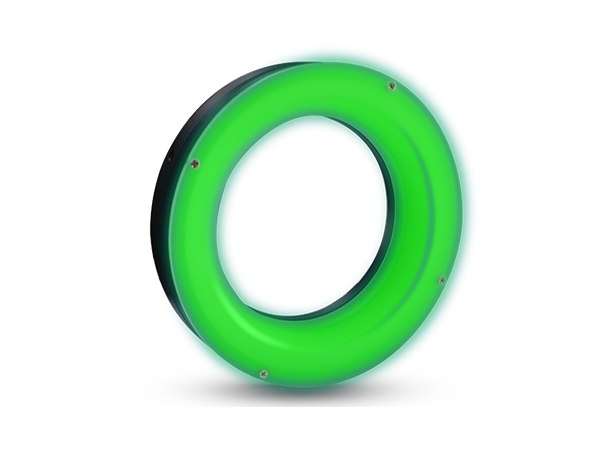

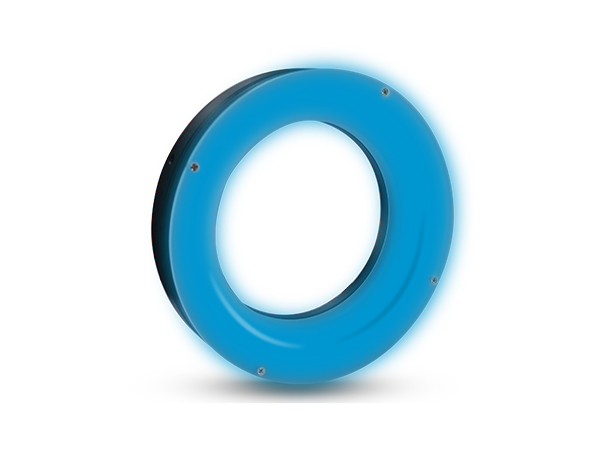

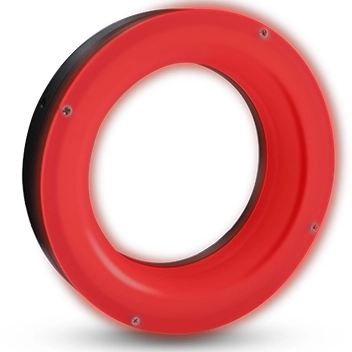

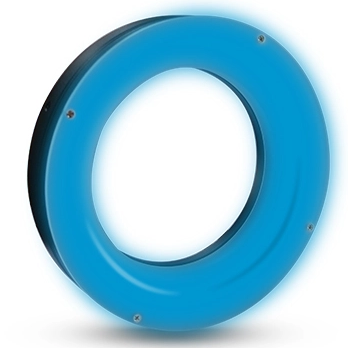

环形光源-RL
● 环形光源由高亮度LED阵列经过优化结构设计而成。它有
性能稳定，安装方便。当在不同照度下直接应用于被测物体时
角度和色彩组合，可以避免光照阴影现象，突出亮点
成像特征。还可与扩散板配合使用，使光线更加均匀、柔和。
|
|
|
| |
峰值波长 | 红色：620-630 nm；绿光：525 nm；蓝色：470 nm；白色：5000 K - 8000 K（色温）； | |||
运行环境 | 环境温度在25摄氏度左右，工作温度在35摄氏度以内。 | |||
预期使用寿命 | 红、白光源可连续点亮30000小时，光衰50%（正常连续点亮一年时，光衰8-15%）。 蓝、绿光源可连续点亮30000小时，光衰60%（正常连续点亮一年，光衰10-18%）。 | |||
环形光源型号参数表
（K代表升级版）
模型 | 角度(°) | 内 | 功率（瓦） | 亮度(LX) | ||||
直径(毫米) | 女/女/男 | R | W | G | B | R | ||
MS-RL4265K | 65 | 18 | 1.9 | 1.3 | 175K | 157K | 20K | 68K |
MS-RL5260K | 60 | 28 | 2.9 | 1.9 | 155K | 14万 | 18K | 75K |
MS-RL5390K | 90 | 28 | 2.5 | 1.9 | 80K | 72K | 6K | 14K |
MS-RL6030K | 30 | 22 | 2.9 | 1.9 | 156K | 14万 | 16K | 62K |
MS-RL6060K | 60 | 33.5 | 3.5 | 1.9 | 12万 | 108K | 14K | 42K |
MS-RL7390K | 90 | 36 | 5.7 | 3.8 | 135K | 121K | 18K | 50K |
MS-RL7430K | 30 | 40 | 3.8 | 2.5 | 12万 | 108K | 14K | 50K |
MS-RL7460K | 60 | 35 | 5.7 | 3.8 | 135K | 121K | 15K | 66K |
MS-RL9030K | 30 | 50 | 7.6 | 5.1 | 110K | 99K | 14K | 44K |
MS-RL9045K | 45 | 46 | 9.5 | 5.7 | 175K | 157K | 20K | 65K |
MS-RL9070K | 70 | 44 | 9.5 | 5.7 | 138K | 124K | 15K | 55K |
MS-RL10090K | 90 | 40 | 11.1 | 6.7 | 175K | 157K | 18K | 76K |
MS-RL12030K | 30 | 80 | 11.1 | 6.7 | 75K | 67K | 8K | 33K |
MS-RL12060K | 60 | 60 | 19.0 | 11.4 | 17万 | 153K | 15K | 72K |
MS-RL12070K | 70 | 65 | 13.3 | 8.9 | 110K | 99K | 14K | 50K |
MS-RL12090K | 90 | 76 | 10.5 | 7.0 | 13万 | 117K | 17K | 52K |
MS-RL13220K | 20 | 96 | 11.4 | 11.4 | 77K | 68K | 9K | 35K |
MS-RL15030K | 30 | 102 | 16.8 | 10.1 | 77K | 68K | 9K | 35K |
MS-RL15060K | 60 | 110 | 14.3 | 8.6 | 15万 | 153K | 16K | 70K |
MS-RL15090K | 90 | 40 | 33.3 | 20.0 | 133K | 118K | 19K | 54K |
MS-RL18030K | 30 | 132 | 25.7 | 17.1 | 84K | 75K | 9K | 26K |
MS-RL18060K | 60 | 126 | 17.1 | 12.0 | 95K | 85K | 10K | 40K |
MS-RL18090K | 90 | 130 | 18.1 | 12.7 | 136K | 12万 | 20K | 56K |
MS-RL20820K | 20 | 162 | 15.2 | 12.0 | 33K | 30K | 3K | 15K |
MS-RL3275 | 75 | 10 | 1.6 | 1.0 | 194 | 175K | 15K | 22K |
MS-RL4090 | 90 | 24 | 1.0 | 0.6 | 30K | 27K | 2K | 8K |
MS-RL4860 | 60 | 26 | 2.9 | 1.9 | 17万 | 152K | 18K | 63K |
MS-RL5030 | 30 | 25 | 1.9 | 1.3 | 102K | 92K | 18K | 45K |
MS-RL5045 | 45 | 20 | 3.8 | 2.5 | 189K | 17万 | 26K | 85K |
MS-RL5060 | 60 | 22.5 | 2.9 | 1.9 | 14万 | 126K | 19K | 65K |
MS-RL5090 | 90 | 25 | 2.9 | 1.6 | 65K | 59K | 5K | 13K |
MS-RL5460 | 60 | 23.5 | 2.9 | 2.9 | 195K | 175K | 35K | 78K |
MS-RL5480 | 80 | 26 | 2.9 | 2.9 | 158K | 142K | 4K | 65K |
MS-RL5590 | 90 | 24 | 2.5 | 1.6 | 90K | 81K | 11K | 30K |
MS-RL6000 | 0 | 30 | 1.6 | 1.0 | 42K | 37K | 3K | 5K |
MS-RL6090 | 90 | 30 | 3.2 | 3.2 | 85K | 77K | 10.0K | 44K |
MS-RL6675 | 75 | 46 | 2.5 | 1.9 | 45K | 40K | 7K | 18K |
MS-RL7030 | 30 | 30 | 5.4 | 5.4 | 456K | 410K | 37.K0 | 108K |
MS-RL7090 | 90 | 36 | 4.8 | 3.5 | 110K | 99K | 13K | 47K |
MS-RL7500 | 0 | 46 | 1.9 | 1.3 | 41K | 35K | 2K | 4K |
MS-RL9090 | 90 | 39 | 7.9 | 5.1 | 15万 | 135K | 18K | 53K |
MS-RL9600 | 0 | 60 | 2.2 | 1.6 | 28K | 25K | 6K | 7K |
MS-RL12045 | 45 | 60 | 21.9 | 21.9 | 165K | 149K | 14K | 76K |
MS-RL12050 | 50 | 80 | 13.6 | 8.6 | 110K | 99K | 11K | 52K |
MS-RL12080 | 80 | 65 | 12.0 | 12.0 | 112K | 102K | 16K | 55K |
MS-RL14045 | 45 | 100 | 17.1 | 17.1 | 121K | 109K | 15K | 38K |
MS-RL14600 | 0 | 104 | 3.8 | 2.5 | 8K | 7K | 1.5K | 13K |
MS-RL15000 | 0 | 50 | 3.8 | 3.8 | 44K | 40K | 3K | 11K |
MS-RL17200 | 0 | 130 | 4.8 | 2.9 | 46K | 41K | 4K | 12K |
MS-RL20860 | 60 | 155 | 19.0 | 11.4 | 80K | 72K | 10K | 33K |
MS-RL23100 | 0 | 175 | 7.0 | 3.8 | 11K | 10K | 2K | 5K |
MS-RL24020 | 20 | 194 | 32.9 | 32.9 | 64K | 58K | 12K | 26K |
MS-RL24030 | 30 | 194 | 32.5 | 22.8 | 65K | 59K | 11K | 27K |
MS-RL35030 | 30 | 300 | 36.7 | 21.5 | 89K | 80K | 16K | 35K |

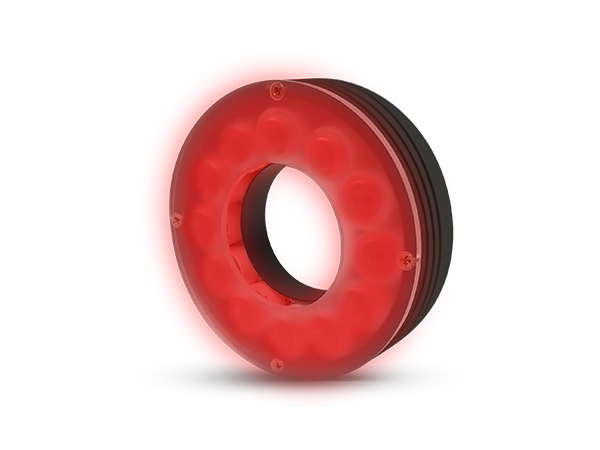

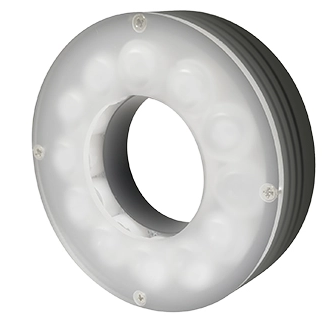

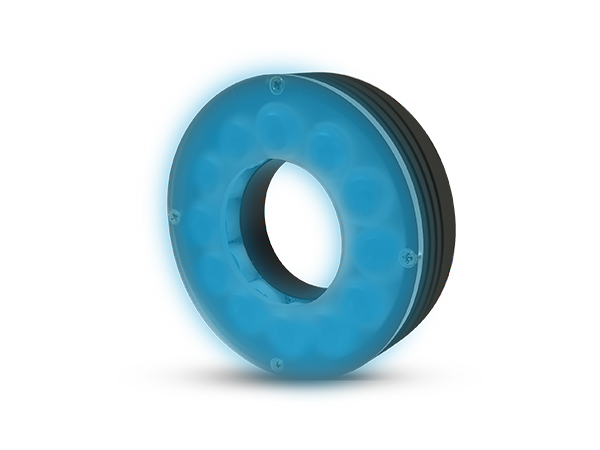

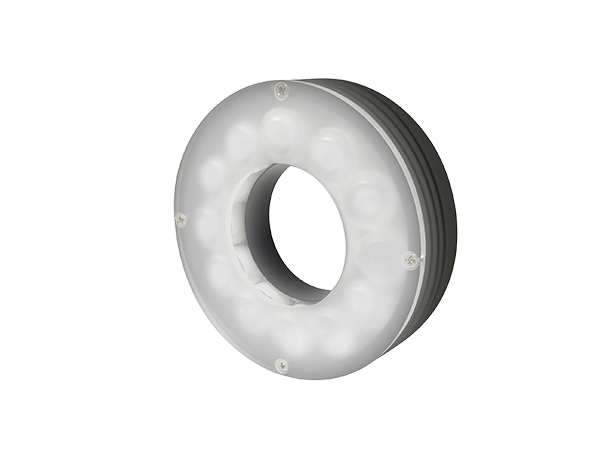

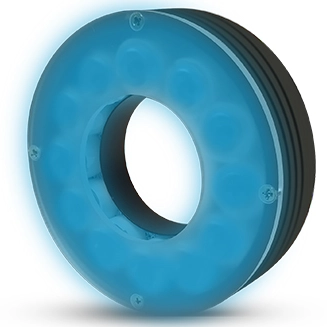

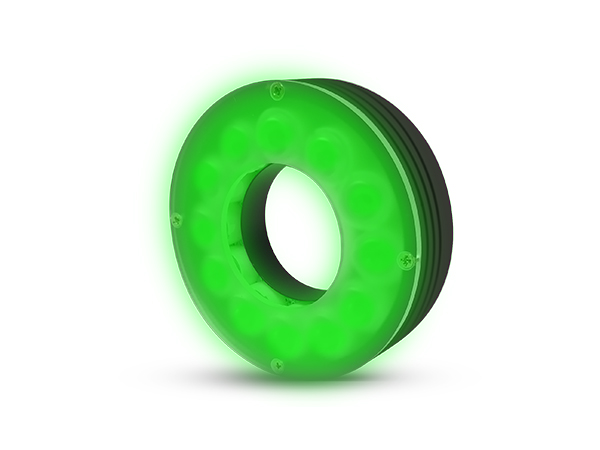

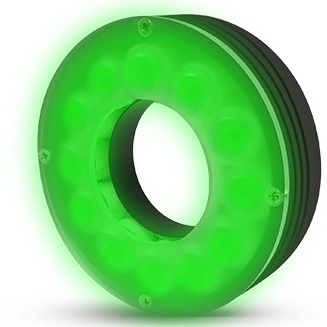

高亮度环形光源-GRL
● 高亮度环形光源采用均匀排列的大功率LED。其亮度超过三
是传统环形光源的两倍。它发光稳定，寿命长。尺寸可定制
根据客户的实际需求。
|
|
|
| |
峰值波长 | 红色：620-630 nm；绿光：525 nm；蓝色：470 nm；白色：5000 K - 8000 K（色温）； | |||
运行环境 | 环境温度在25摄氏度左右，工作温度在35摄氏度以内。 | |||
预期使用寿命 | 红、白光源可连续点亮30000小时，光衰50%（正常连续点亮一年时，光衰8-15%）。 蓝、绿光源可连续点亮30000小时，光衰60%（正常连续点亮一年，光衰10-18%）。 | |||
高亮度环形光源型号参数表
（K代表升级版）
模型 | 内 直径 （毫米） | 数量 LED 行 | 功率（瓦） | 亮度(LX) | ||||
女/女/男 | R | W | G | B | R | |||
MS-GRL7390K | 36 | 1 | 10 | 6 | 254K | 229K | 46K | 51K |
MS-GRL10090K | 40 | 2 | 20 | 12 | 25万 | 22万 | 45K | 48K |
MS-GRL12090K | 76 | 1 | 15 | 11 | 24万 | 216K | 43K | 96K |
