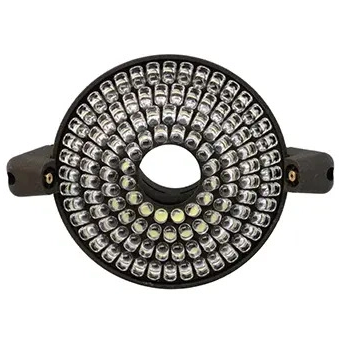

面光源

● 该光源具有5环、8区、40个方向的独立照明控制，提供多达40个照明角度。

● 与UWC 系列数控控制器的RS232 接口（内置12V 电源）连接使用。

● 5环8区多达40个方向角度照明，满足绝大多数产品的照明需求。

● 用作成像仪器等的目视检查光源。其特点是发光盘与控制板一体化设计。

● 采用RS232通讯。先进的设计技术使电缆长度可达20米，适合与不同行程长度的各种机器配合使用。

● 提供API函数接口，方便集成到软件编程中。

● 可连接UWC4000i、UWC4000P、UWC3500、UWC5000 的RS232 接口。接线方便，不占用计算机的COM资源。

● 可配备专用“增高环”，调节光源与产品的距离。

● 具有亮度设置功能，可匹配不同的物镜和相机。

● 同时提供40mm至150mm焦距范围内的照明角度，可为不同焦距的物镜提供照明。

● 采用工业级高品质开关稳压电源供电：12VDC+0.2V@1.8A。

● 可加装ACC10环形光源防撞装置。

●外径111mm，厚度32mm，调焦环高度40mm（最大）。

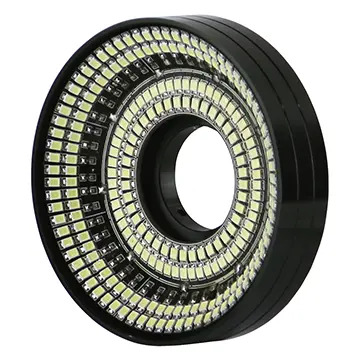

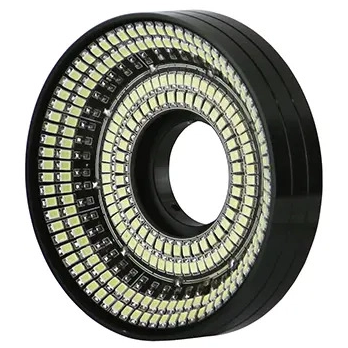

UWC6016是一款2环8区16方向柔光可编程光源。特别适合高反光表面产品的照明需求，如玻璃、金属加工表面、珠宝等的检测。具有45度和90度独立可调的照明角度，可以满足大多数产品的表面照明要求。

● UWC6016 自带调光板，采用RS232 通讯。可连接UWC控制器或电脑COM口使用。

● 发光盘与控制板一体化结构，整体结构设计独特、稳定。

● 提供2环8区16个主照明角度。配合定制加高环，可实现多个水平夹角照明，可针对不同“倒角”、“台阶差”、“弱边缘”以及接近“镜面”等特征的表面进行表面照明处理。

● 每个分区200级连续调节，最大输出电流16档设置。

● 亮度稳定性高，无闪烁，图像边缘灰度值稳定，保证测量软件中寻边功能的重复精度。

● 采用RS232通讯，抗干扰能力强，适合大、中、小型机器使用。

● 提供API函数接口，使软件编程集成简单方便。

● 采用先进的LED亮度控制技术和精良的制造工艺，保证产品长期可靠运行。

● 具有一路底光（0-100mA）和一路同轴光（0-100mA）恒流控制输出，以及一路激光指示灯控制。

● 采用优质LED，色温高，无色差。光谱分布接近太阳光，具有寿命长、光衰极小的特点。

● 可选配柔光扩散器，进一步增强照明的灵活性。可选配对焦环，可适应不同的镜头焦距。

●外径100mm，厚度24mm，工作距离35mm。

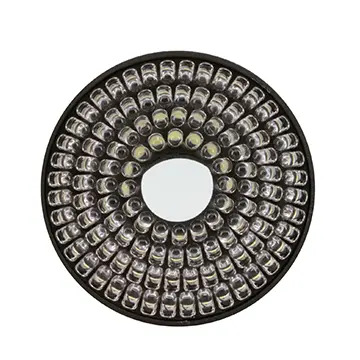

UWC6032是一款4环、8区、32方向的可编程光源。它具有32个发射角度和一定的低角度照明能力。可直接连接UWC控制器的RS232接口。

● 32方向可编程光源采用模具定位每个LED的发射角度，保证测量精度的一致性。

● 外形小巧圆润，精致美观，安装方便。

● 配备112颗医疗级LED，亮度较UWC4003提升55%，而外径仅增加1mm。

● 采用优质插入式冷光LED灯珠，光衰小，寿命长。它们可以减少薄型和轻质工件在光照下的热变形。也可选择暖光（纯白光）。

● 配备先进的内置光源控制卡，保证亮度稳定，无闪烁。

● 常用变焦镜头的焦距相差约12mm。对于短焦距镜头，可以将安装环的上端切除以实现焦距匹配。

● 紧凑型激光指示器安装组件，调节方便。可选择单、双，有32个方向可供选择。

● 四环发光角度分别为：45.5、51.5、58.5、66 度（与产品表面的夹角），最佳焦距为38mm。

● UWC6032 供电电压：12.5±0.25VDC@980mA，供电电流不小于2A。

● 外径88mm，厚度28mm，调焦环最大高度40mm。

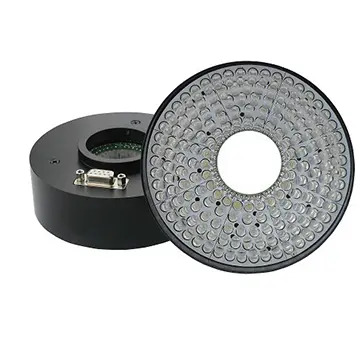

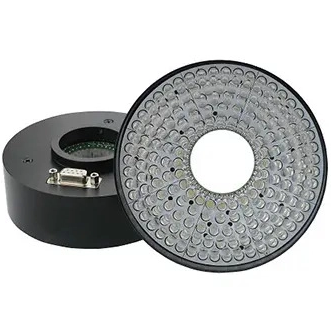

UWC6045是一款具有40个方向和激光指示器的防撞光源。它是标准光源

中高端影像仪器。该光源分为5环8区，40个方向独立照明控制，提供多达40个照明角度。

● UWC6045 连接至UWC 系列数控控制器的RS232 接口（内置12V 电源）使用。

● 5环8区多达40个方向角度照明，可满足绝大多数产品的照明需求。

● 用作成像仪器等的目视检查光源。其特点是发光盘与控制板一体化设计。

● 采用RS232通讯。先进的设计技术使电缆长达20米，适合与不同行程长度的各种机器配合使用。

● 提供API函数接口，方便软件编程集成。

● 可连接UWC4000i、UWC4000P、UWC3500、UWC5000 的RS232 接口。接线方便，不占用计算机的COM资源。

● 可配备UWC6045专用“增高环”，调节光源与产品的距离。

● 具有亮度等级设置功能，可匹配不同的物镜和相机。

● 同时提供40mm至150mm焦距范围内的照明角度，可为各种焦距的物镜提供照明。

● 采用工业级高品质开关稳压电源供电：12VDC+0.2V@1.8A。

● 可配备ACC10环形光源防碰撞装置。

● 外径111mm，厚度32mm，调焦环最大高度40mm。

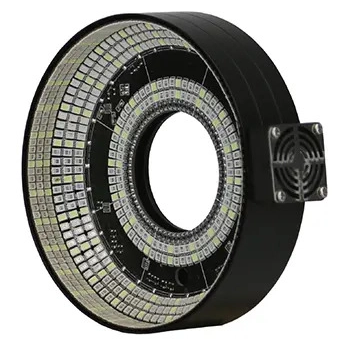

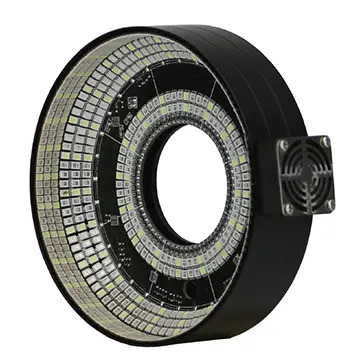

UWC6100是一款三环、8区、4色、96通道的四色电动升降可编程光源。是国际一流的成像测量光源解决方案。具有0度、45度、90度三种主要照明角度，采用RGBW四色广角LED配合可编程升降机构，在180度球顶内提供柔和、均匀、无死角的照明光束。不仅满足绝大多数机加工件、五金塑料件的表面轮廓、倒角、内R角、台阶差等特征件的照明要求，而且实现了同一工件不同照明高度的可编程全自动检测，解决了固定光源无法兼顾高低照明位置的问题。

● UWC6100支持频闪照明，为高效飞拍测量提供照明支持。

● 发光盘、控制板、升降控制器一体化机构，整体结构设计独特、稳定。

● 提供3环8区24个主照明角度。配合升降控制，可实现0-87度任意夹角照明，“顶灯”照明可程控。

● 0-30°的发射角，可在测量软件中以高对比度呈现“倒角、切边”、“台阶差”、“弱边”、“凹槽底部”、近乎“镜面”的轮廓以及半透明工件（如陶瓷、浅色塑料、硅橡胶等）的表面轮廓。

● 每个分区配有红、绿、蓝、白四种颜色的LED，调节范围0-1024。通过RGB混合，可以产生多达10亿种照明色温，几乎完全覆盖了自然界中的各种颜色。可根据不同产品的光学特性提供最佳色温照明。

● 每个分区可在软件中连续调节0至200级，最大输出电流可5档设置。

● 亮度稳定性高，无闪烁，保证图像边缘灰度值的稳定性，保证测量软件的重复寻边精度。

● 可工作于频闪模式和连续照明模式，可通过软件切换，实现飞弹检测。

● 内置升降电机控制器，不依赖其他运动控制器。环形光源的高低位置可以通过检测软件进行编程控制。

● 有红单色、白单色、红绿蓝白四色三种型号可供选择。

● 可选配柔光罩，可满足高表面光洁度工件表面的测量要求，避免点状亮点对测量精度的影响。

● 可选配导航摄像头（已预留摄像头安装孔）。

● 直接连接控制器RS232接口，简单可靠。

● 供电电压12.5±0.25VDC 5A，额定功率62W，供电电流不小于8A。

● 三个环的发射角度分别为：0 度、45 度、90 度。最佳焦距为0-60mm（灯罩边缘与产品之间的距离）。

● 外径125mm，厚度33mm，工作距离0-60mm。

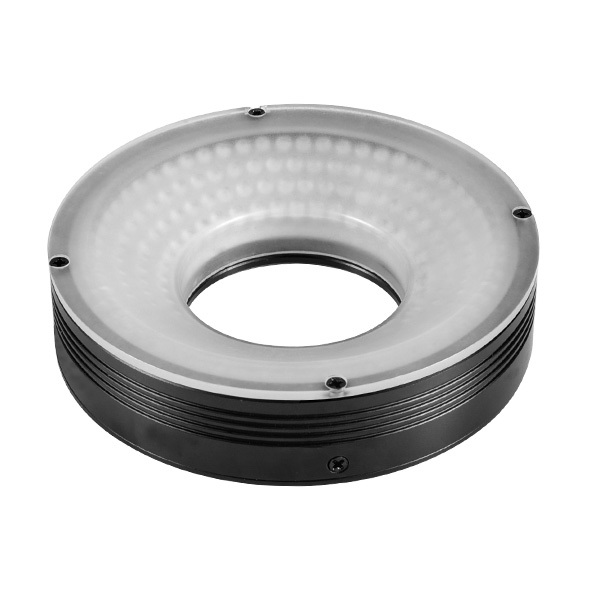

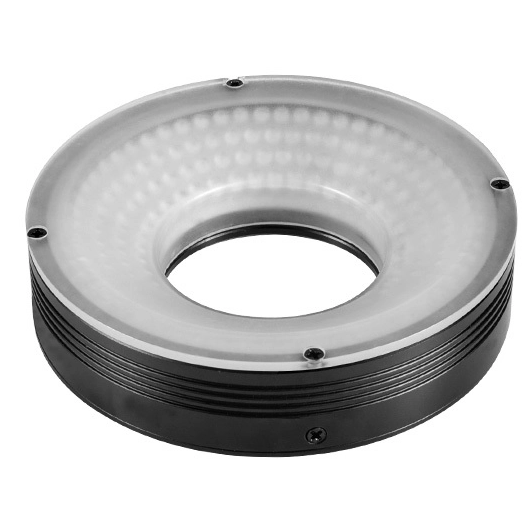

环形光源采用独特的照明结构，达到高亮度、高均匀度的漫射照明效果。提供不同的照明角度和颜色组合，可以更好地突出物体的三维信息。它是机器视觉行业广泛使用的光源之一。采用高密度LED阵列，亮度高，并有多种紧凑型设计可供选择，节省安装空间。

● 环形光源提供不同角度的照明，可突出物体的三维信息。

● 有效解决斜射照明造成的阴影问题。

● 独特的散热结构，高密度LED阵列，亮度高。

● 四周表面采用滚花设计，扩大散热面积，保证光源的使用寿命。

● 可选配扩散板，使光线扩散均匀。

光波的颜色（波长）

白光：6000-7500K

蓝光：460-475nm

绿光：520-530nm

红光：620-630nm

红外光：810-940nm

紫外光：365-405nm
