l适用于金属和非金属（包括复合材料）的拉伸、压缩、弯曲和剪切试验
l采用电液伺服闭环控制，通过伺服阀精确控制液压油流量，通过油缸施加负载
l油缸下置主机，上部有拉伸试验空间，下部有压缩/弯曲试验空间
l电机带动丝杠旋转，控制横梁升降，从而调节拉压空间
l配备专用电液伺服油源控制柜，配有指示仪表、控制按钮和急停按钮
l内置控制器，可实现等速试验力、等速位移、等速应变、等速负载循环等试验
l配备有线遥控盒，可控制夹具的开合以夹持样品
l四立柱两丝杠设计，结构稳定，刚性高，可满足高强度测试要求

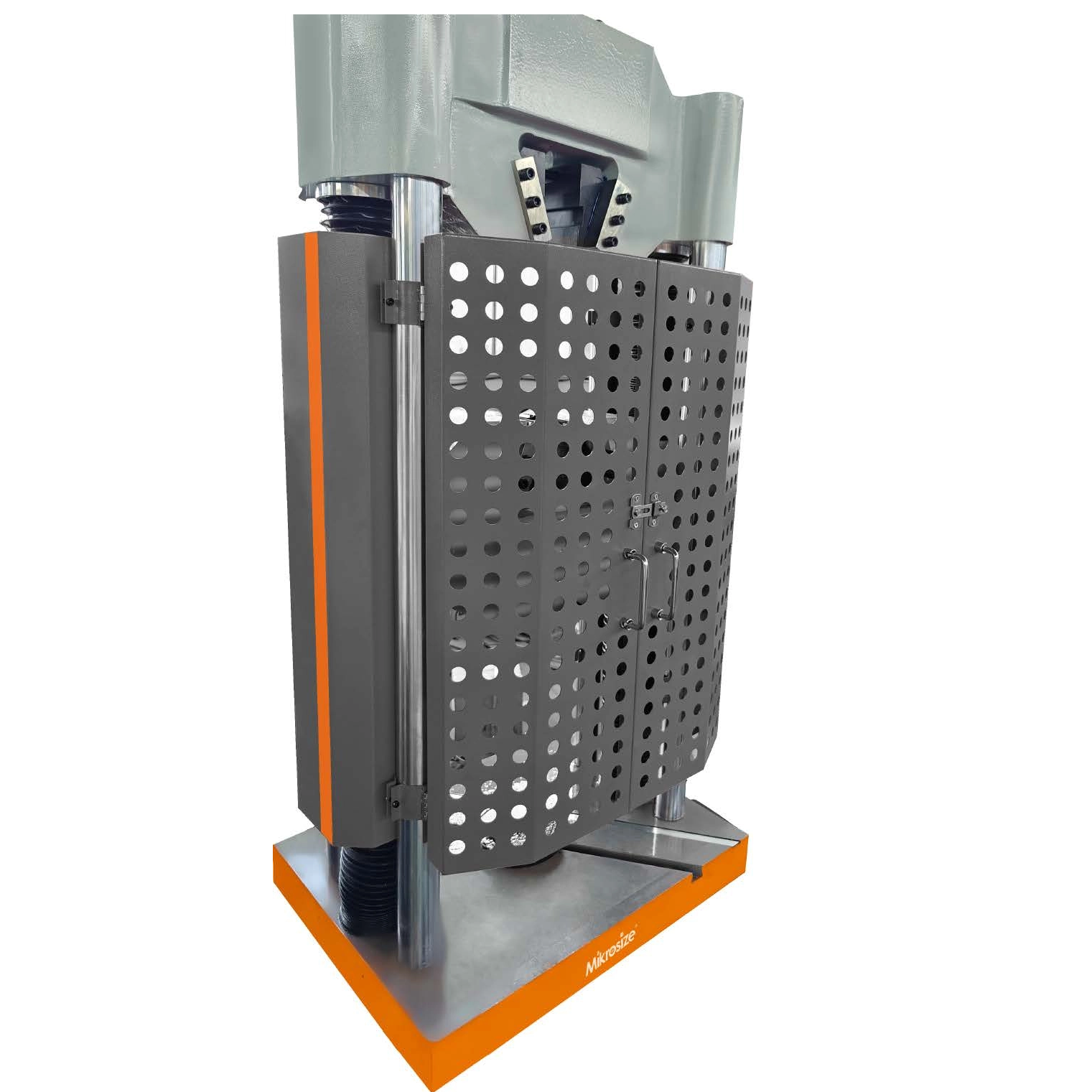

l配备金属丝防护罩，防止样品破裂时飞溅对实验人员造成伤害
l具有过载、超压急停保护、机械限位装置等多重保护功能

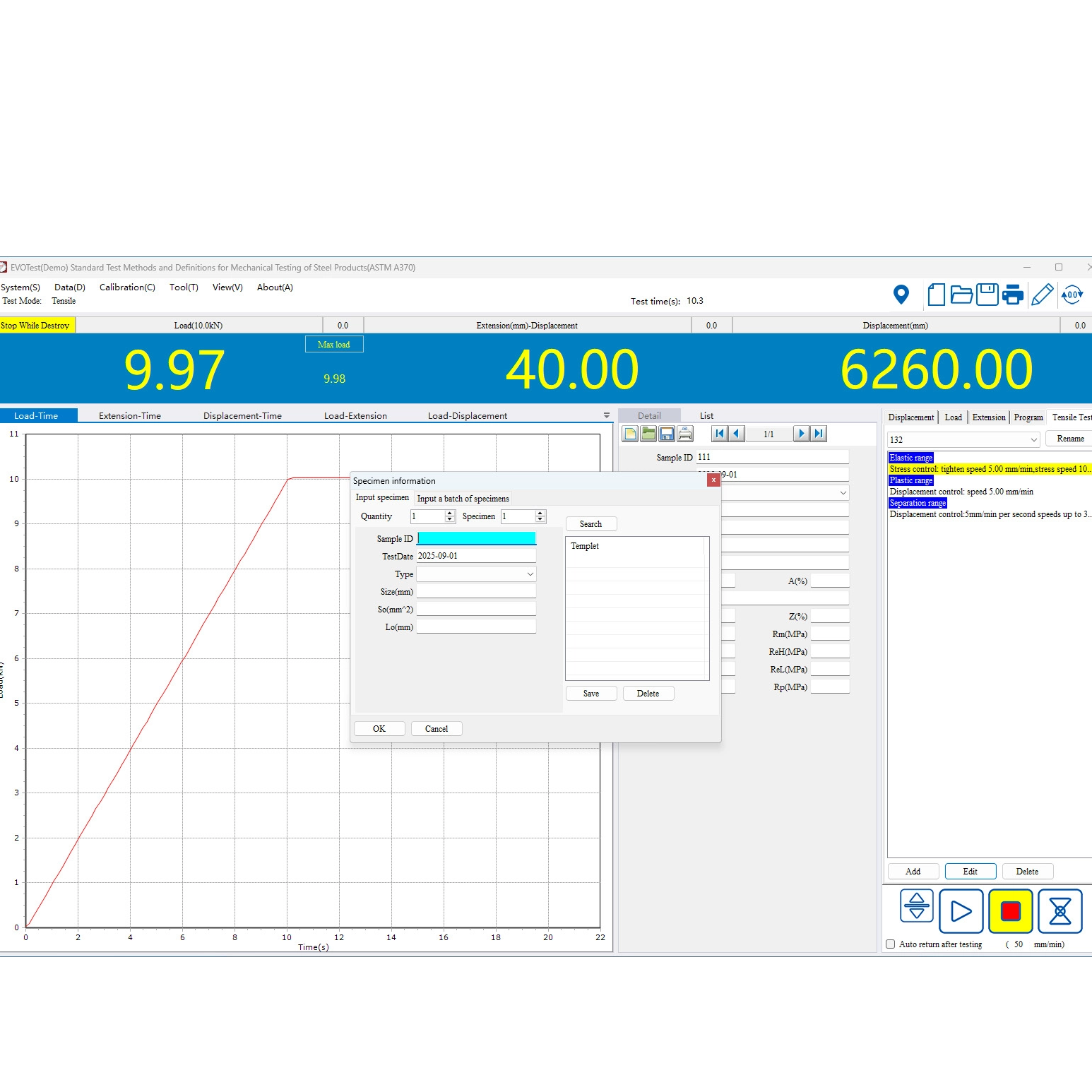

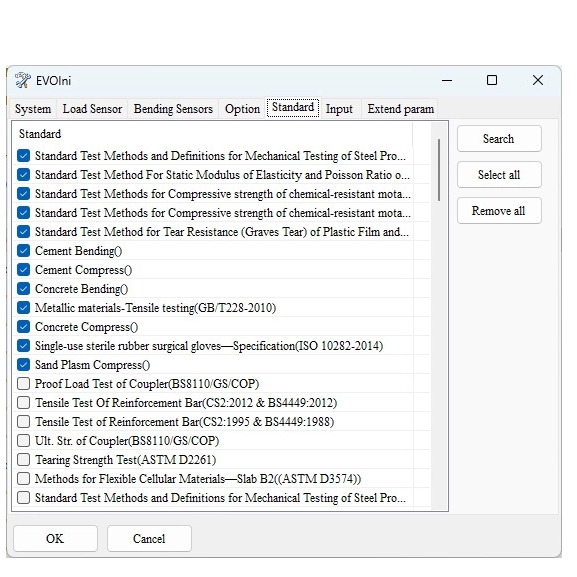

l配合专用测控软件，可实现实验的实时测量与显示、实时控制、数据处理、结果输出等功能
l软件支持Win7、Win10、Win11等多种操作系统
l软件具有自动判断样品破损并自动停止的功能

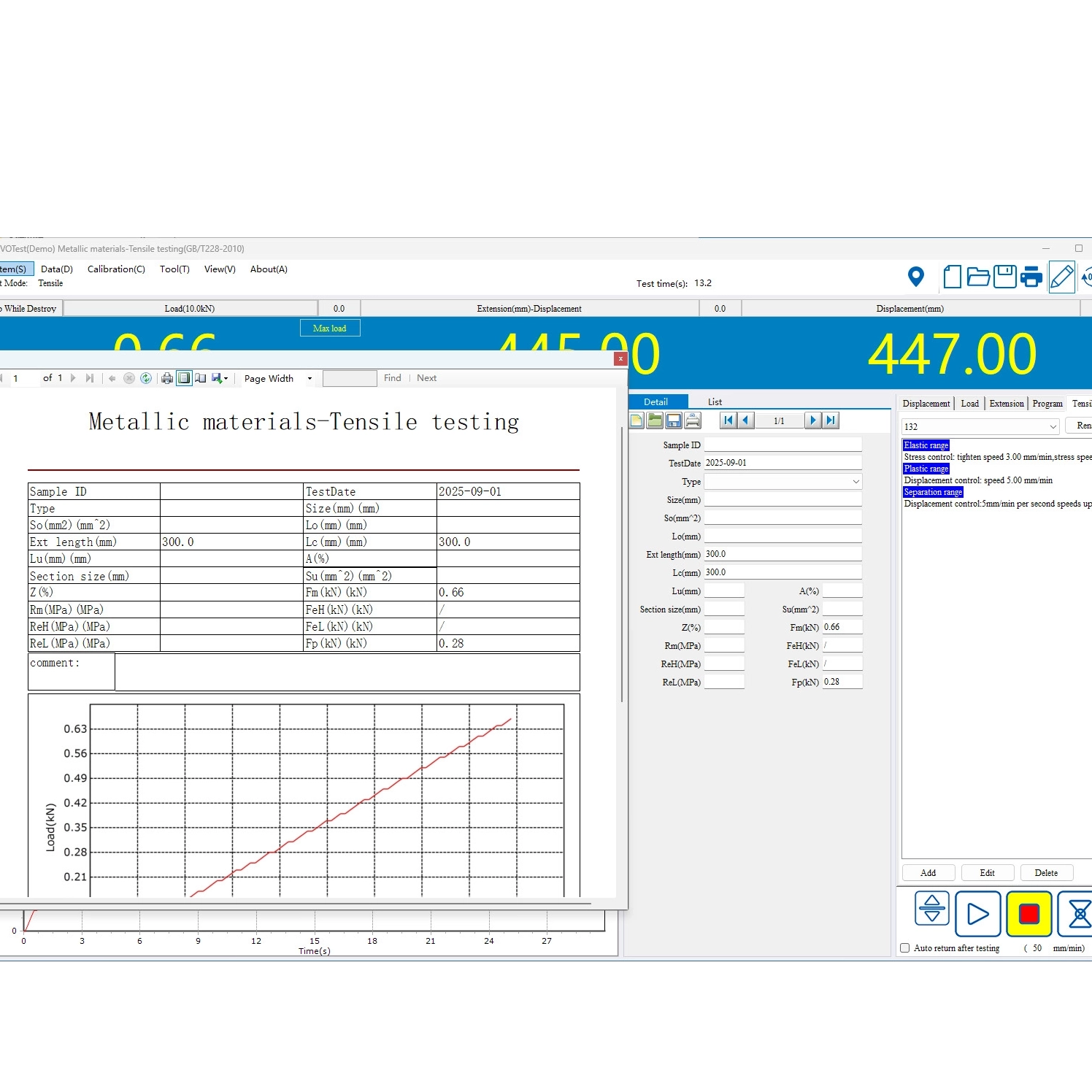

l报告模板可编辑，支持多种输出格式
l测试结束后可手动或自动高速返回初始位置 多种夹具可选。除标准拉压夹具外，还可根据用户需求定制夹具
l支持与引伸计一起使用（可选）
l设计符合标准：ASTM E4、ISO 7500-1、EN 10002-2、BS 1610、DIN 51221等。
| 数量： | |
|---|---|
产品描述
技术规范：
模型 | UTM-H3000 |
列 数 | 6（4列和2个螺钉） |
负载 容量 | 3000kn |
负载 容量 | 300000kgf |
校准 标准 | 1级 |
测试 负载 精度 | ±1％ |
负载 测量 范围 | 1％～100％fs |
负载 分辨率 | 1/500,000 fs |
位移 分辨率 | 0.001mm |
位移 精度 | 指示值的≤±1％ |
变形 测量 范围 | 1％〜100％fs |
变形 分辨率 | 1/±500000f的最大变形 |
变形 精度 | 指示值的≤±1％ |
超负荷 保护 | 全范围≥5％ |
主框架参数
最大限度。 拉伸 测试 空间 | 900mm |
最大限度。 压缩 测试 空间 | 900mm |
两 列 之间的 距离 | 720mm |
最大限度。 活塞 中风 | 250mm |
测试 速度 | 0-50mm/min |
横梁 调整 以达到最大 速度 | 约120毫米/分钟 |
控制 模式 | 力闭环控制，变形闭环控制，位移闭环控制 |
力 控制 控制 速度 范围 | 0.001％〜5％fs/s |
变形 控制 控制 速度 范围 | 0.001％〜5％fs/s |

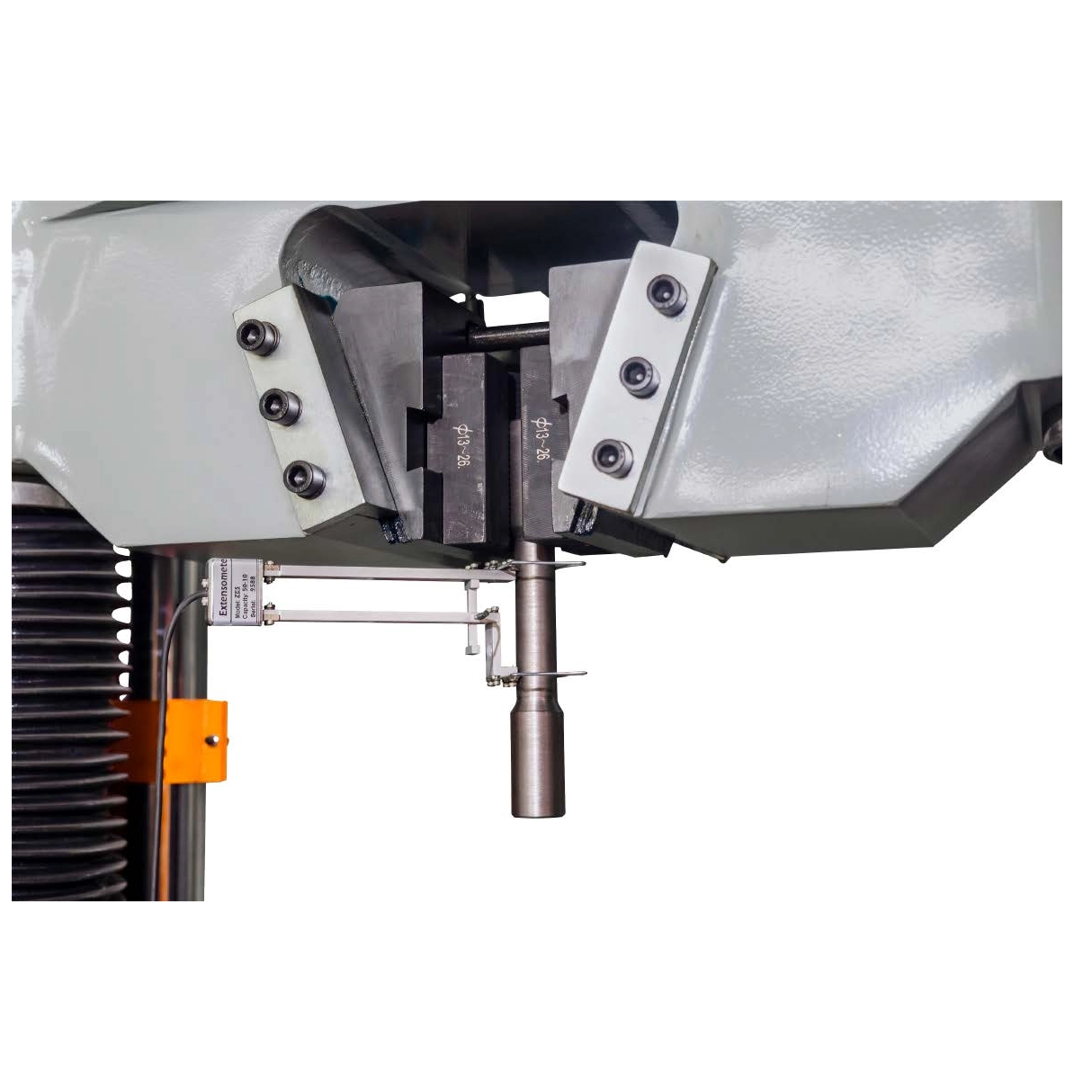

夹紧 模式 | 内置楔形型液压自动夹具 |
颚的 总体 尺寸 | 120*120mm |
圆形 样品 夹紧 直径。 范围 | Φ45-Φ80mm（可选：Φ15-30mm；Φ55-70mm） |
平面 样品 夹紧 厚度 范围 | 10-40毫米 |
压缩 板 尺寸 | φ200mm |
机器参数
负载 框架 维度 （L*W*H） | 1200*950*3150mm |
石油 动力 尺寸 （L*W*H） | 1250*1100*1100mm |
西北 | 9000kg |
电源 | 3P 380V±10％，50-60Hz，5kW |
工作 温度 | 0至 +38°C（+32至 +100°F） |
湿度 范围 | 10％至90％的非补充 |
标准交付：
1.负载框架
姓名 | 数量 |
主机 框架 |
1 |
液压 自动 楔形 拉伸 握把 |
每个1 |
Φ160mm压缩夹具 |
1 |
3分 弯 固定装置 （可选） |
1 |
安全 筛选 |
1 |
2. Servo石油动力系统
姓名 | 数量 |
控制 柜 |
1 |
油箱 |
1 |
伺服 电机 和 驱动系统 |
|
柱塞泵 |
1 |
液压集成 阀块 |
1 |
压力 量规 |
1 |
高压油管 |
1 |
磁 交换 阀 |
1 |
3.Mement and Control零件
姓名 | 数量 |
测量和 控制 软件 |
1 |
控制 系统 |
1 |
负载 电池 |
1 |
手持 控制器 |
1 |
位移 传感器 |
1 |
惠普电脑 |
1 |
| 惠普打印机 |
1 |
| 说明手册 | 1 |
| 保修卡 | 1 |
产品证书 |
1 |
校准证书 |
1 |
