产品功能：
l适用于金属和非金属（包括复合材料）的拉伸、压缩、弯曲和剪切试验。
l采用电液伺服闭环控制，通过伺服阀精确控制液压油流量，通过油缸施加负载
l油缸下置主机，上部设有拉伸试验空间，下部设有压缩/弯曲试验空间。
l电机带动丝杠旋转，控制横梁升降，从而调节拉压空间。

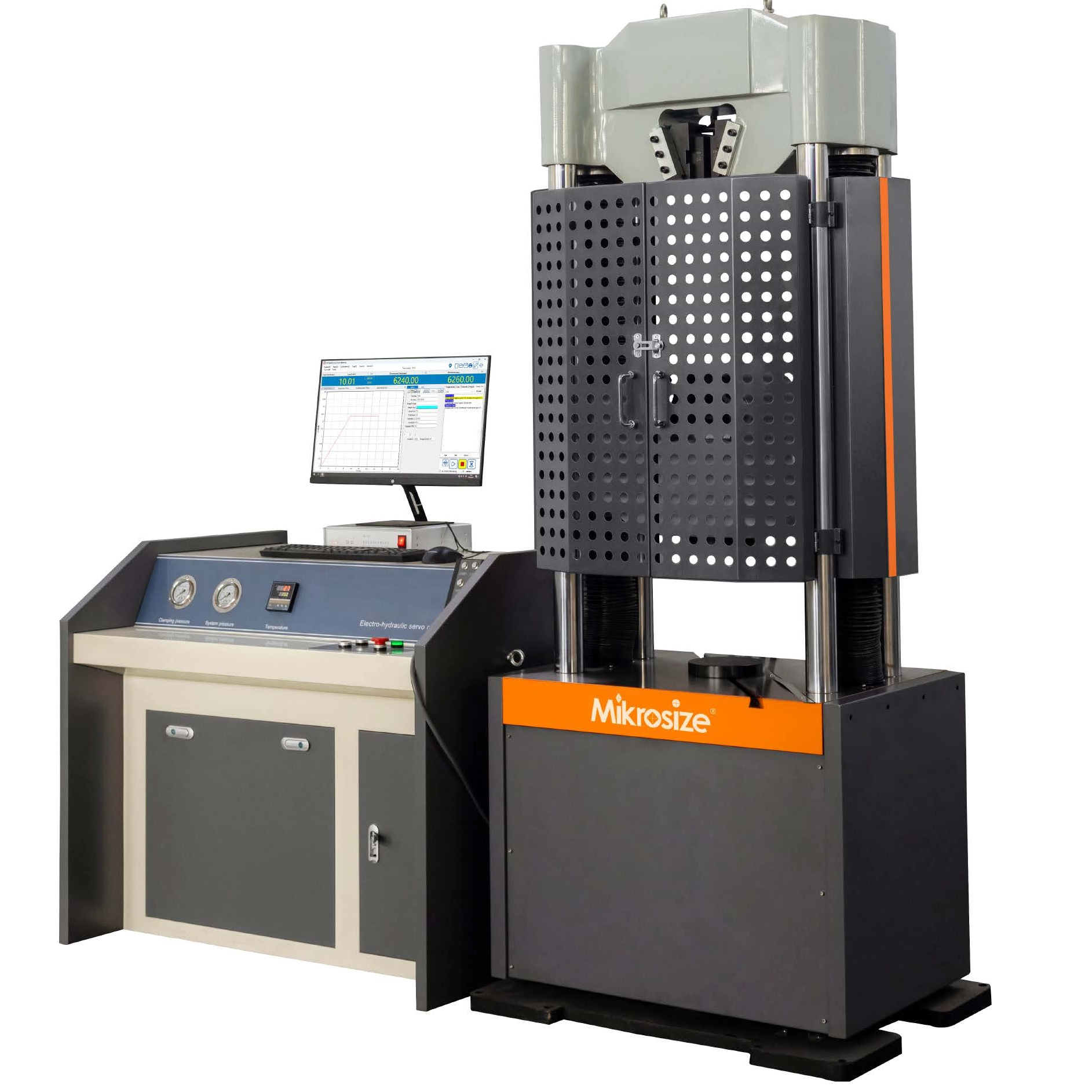

l配备专用电液伺服油源控制柜，配有指示仪表、控制按钮和急停按钮。
l内置控制器，可实现恒速试验力、恒速位移、恒速应变、恒速负载循环等试验。
l配备有线遥控盒，可控制夹具的开合以夹持样品。
l四立柱两丝杠设计，结构稳定，刚性高，可满足高强度测试要求。

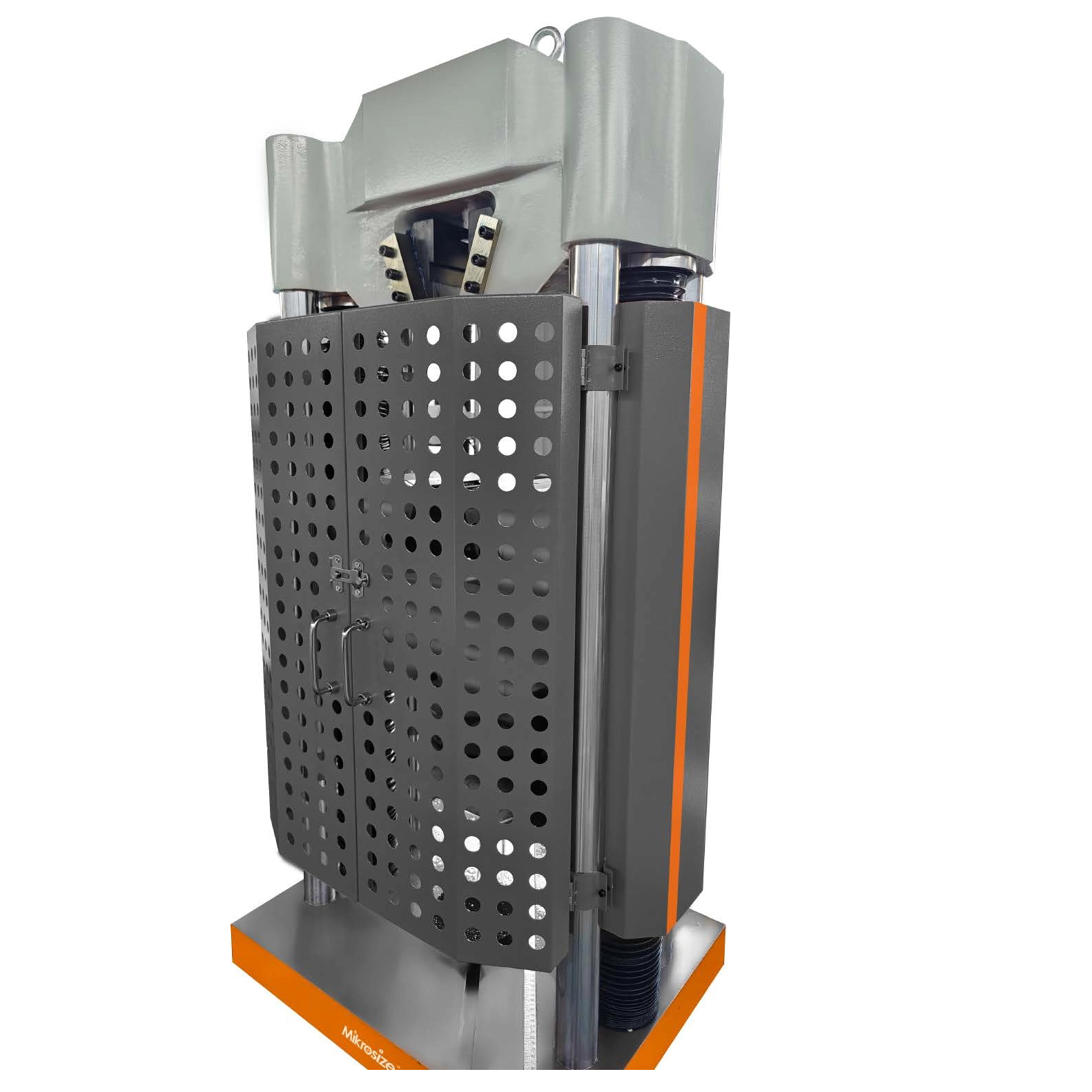

l配有金属丝防护罩，防止样品破裂时飞溅对实验人员造成伤害。
l具有过载、超压急停保护、机械限位装置等多重保护功能。

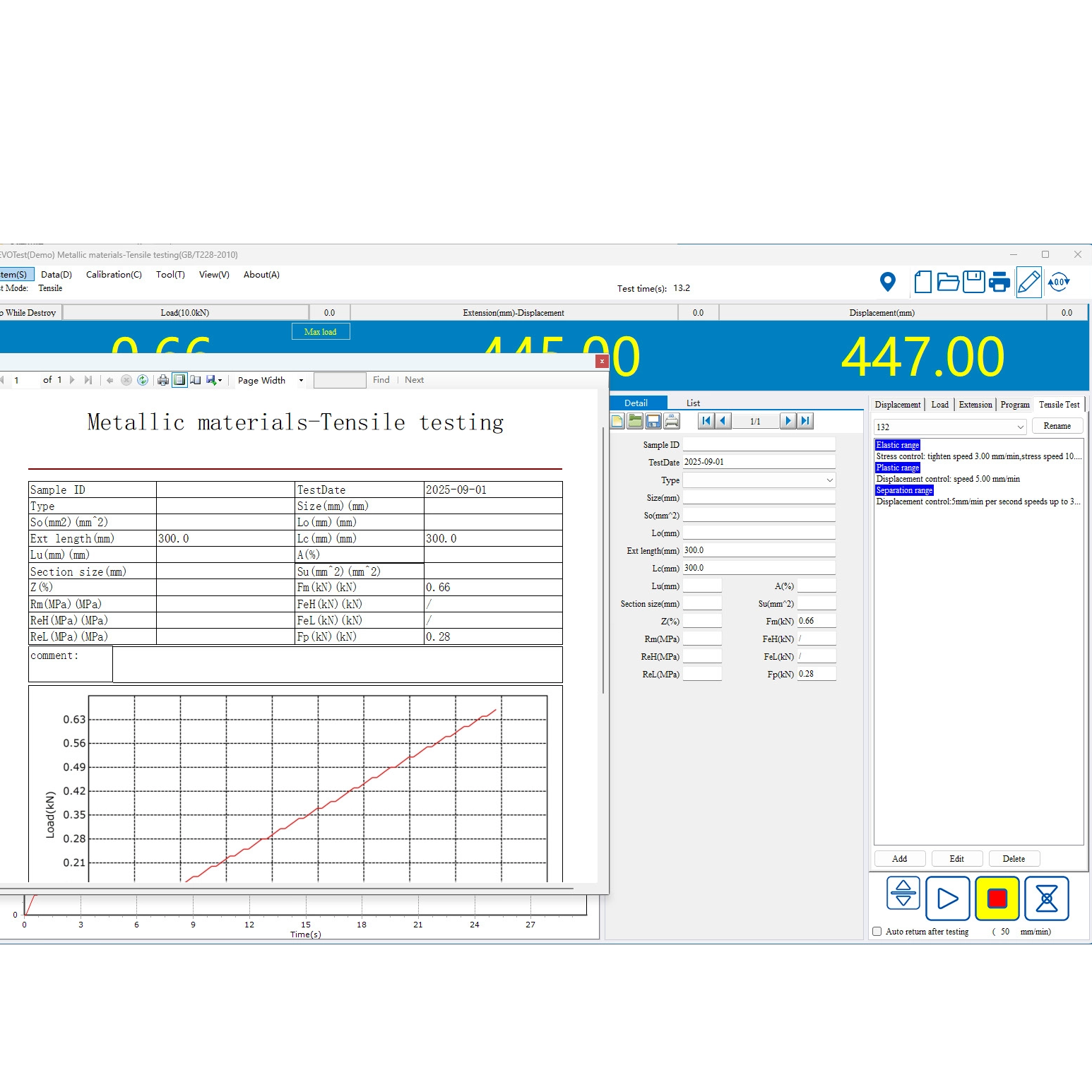

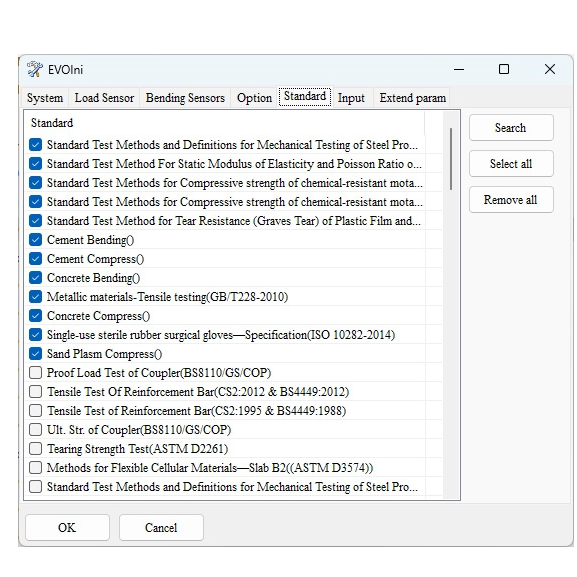

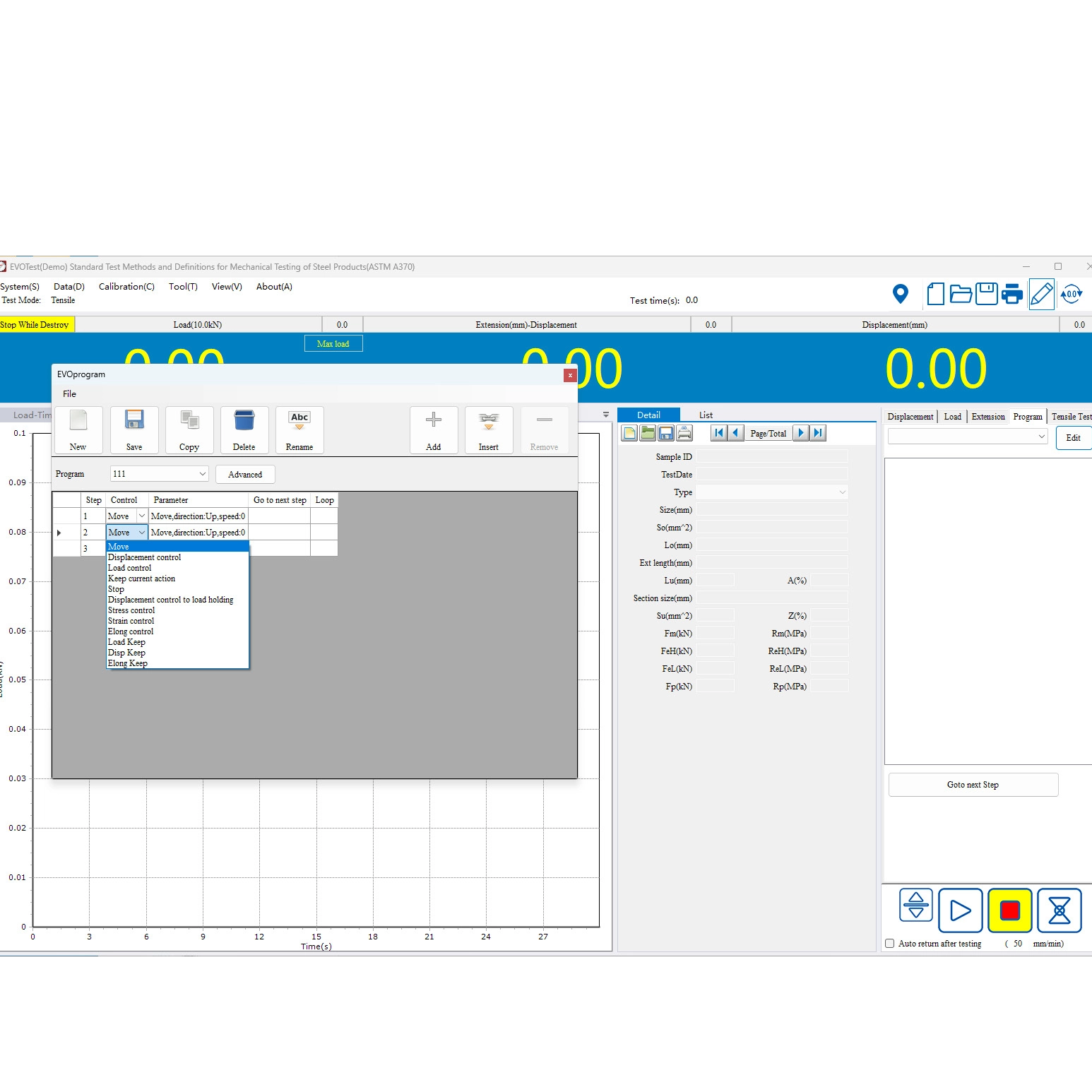

l配合专用测控软件，可实现实验的实时测量与显示、实时控制、数据处理、结果输出等功能。
l该软件支持Win7、Win10、Win11等多种操作系统。
l支持与引伸计一起使用（可选）。
l设计符合标准：ASTM E4、ISO 7500-1、EN 10002-2、BS 1610、DIN 51221等。
产品应用：
l金属材料的基础力学性能测试。复合材料的性能和结构验证。
l建筑和土木工程材料的质量检验。
l汽车零部件可靠性及失效分析。
l航空航天及高端装备的终极性能验证。
| 数量： | |
|---|---|
产品描述
技术规范：
模型 | UTM-H1000 |
列数 | 6（4列和2个螺钉） |
负载容量 | 1000kn |
负载容量 | 100000kgf |
校准标准 | 1级（可选0.5级） |
测试负载精度 | ±1%（可选±0.5%） |
负载测量范围 | 1％〜100％fs |
负载分辨率 | 1/500,000 fs |
位移分辨率 | 0.001mm |
位移精度 | 指示值的≤±0.5％ |
变形测量范围 | 1％〜100％fs |
变形分辨率 | 1/±500000f的最大变形 |
变形精度 | 指示值的≤±0.5％ |
超负荷保护 | 全范围≥5％ |
主框架参数 | |
最大限度。拉伸测试空间 | 650mm |
最大限度。压缩测试空间 | 550mm |
两列之间的距离 | 550mm |
最大限度。活塞中风 | 250mm |
测试速度 | 0-80mm/min |
横梁调整以达到最大速度 | 约200毫米/分钟 |
控制参数 | |
控制模式 | 力闭环控制，变形闭环控制， 位移闭环控制 |
力控制控制速度范围 | 0.001％〜5％fs/s |
变形控制控制速度范围 | 0.001％〜5％fs/s |
附件参数 | |

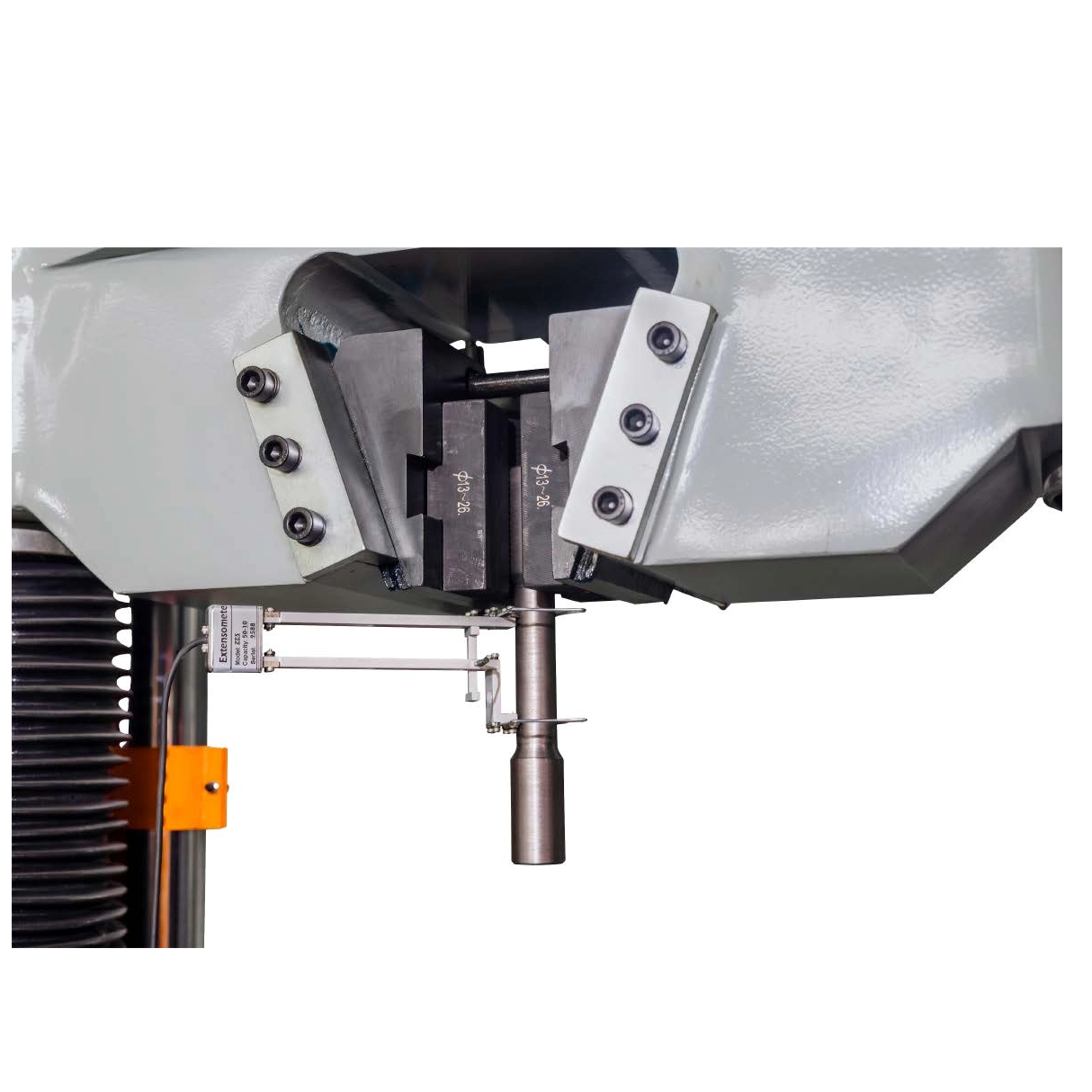

夹紧模式 | 内置楔形型液压自动夹具 |
颚的总体尺寸 | 80*80mm |
圆形样品夹紧直径。范围 | Φ13-Φ26mm（可选：Φ26-Φ40mm；Φ6-13mm） |
平面样品夹紧厚度范围 | 0~15mm（可选：15–30mm） |
压缩板尺寸 | φ160mm |
机器参数 | |
负载框架维度（L*W*H） | 900*660*2150mm |
石油动力尺寸（L*W*H） | 1250*1000*1000mm |
电源 | 3P 380V±10%,50-60HZ,2.3kW |
西北 | 1780kg |
工作温度 | 0至 +38°C（+32至 +100°F） |
湿度范围 | 10％至90％的非补充 |
标准交付：
姓名 | 数量 |
主机框架 | 1套 |
液压自动 楔形拉伸夹具 | 1套/每个 |
Φ160mm压缩夹具 | 1套 |
三点弯曲夹具 | 1套 |
安全筛选 | 1套 |
控制柜 | 1套 |
油箱 | 1套 |
伺服电机和驱动系统 | 1套 |
柱塞泵 | 1套 |
液压集成阀块 | 1套 |
压力量规 | 1套 |
高压油管 | 1套 |
磁交换阀 | 1套 |
测量和控制软件 | 1套 |
控制系统 | 1份 |
负载电池 | 1套 |
手持控制器 | 1套 |
位移传感器 | 1套 |
惠普电脑 | 1套 |
惠普打印机 | 1套 |
说明手册 | 1份 |
保修卡 | 1份 |
产品证书 | 1份 |
校准证书 | 1份 |
可选送货：
姓名 | 数量 |
电子延伸计 | 1套 |
其他不同量程的力传感器 | 1套 |
其他各种型号灯具 | 1套 |
