产品描述
应用标准
负载符合或超过以下标准：ASTM E4，ISO7500-1，EN 10002-2，BS1610，DIN 51221。
应变测量符合或超过以下标准：ASTM E83，ISO 9513，BS 3846和EN 10002-4。
技术规范
模型 | UTM-1000H |
列 数 | 6（4列和2个螺钉） |
负载 容量 | 1000kn |
负载 容量 | 100000kgf |
校准 标准 | ISO 7500 |
校准 标准 | 1类（可选类0.5） |
测试 负载 精度 | ±1％（可选±0.5％） |
负载 测量 范围 | 1％～100％fs |
负载 分辨率 | 1/500,000 fs |
位移 分辨率 | 0.001mm |
位移 精度 | 指示值的≤±0.5％ |
变形 测量 范围 | 1％〜100％fs |
变形 分辨率 | 1/±500000f的最大变形 |
变形 精度 | 指示值的≤±0.5％ |
超负荷 保护 | 全范围≥5％ |
主框架参数
最大限度。 拉伸 测试 空间 | 650mm |
最大限度。 压缩 测试 空间 | 550mm |
两 列 之间的 距离 | 550mm |
最大限度。 活塞 中风 | 250mm |
测试 速度 | 0-80mm/min |
横梁 调整 以达到最大 速度 | 约200毫米/分钟 |
控制参数
控制 模式 | 力闭环控制，变形闭环控制，位移闭环控制 |
力 控制 控制 速度 范围 | 0.001％〜5％fs/s |
变形 控制 控制 速度 范围 | 0.001％〜5％fs/s |
附件参数
夹紧 模式 | 内置楔形型液压自动夹具 |
颚的 总体 尺寸 | 80*80mm |
圆形 样品 夹紧 直径。 范围 | φ13-φ26（可选：φ26-φ40mm；φ6-13mm） |
平面 样品 夹紧 厚度 范围 | 0〜15mm（可选：15–30mm） |
压缩 板 尺寸 | φ160mm |
机器参数
夹紧 模式 | 内置楔形型液压自动夹具 | |
颚的 总体 尺寸 | 80*80mm | |
圆形 样品 夹紧 直径。 范围 | φ13-φ26（可选：φ26-φ40mm；φ6-13mm） | |
平面 样品 夹紧 厚度 范围 | 0〜15mm（可选：15–30mm） | |
压缩 板 尺寸 | φ160mm | |
负载 框架 维度 （L*W*H） | 900*660*2150mm | |
石油 动力 尺寸 （L*W*H） | 1250*1000*1000mm | |
西北 | 1780kg | |
工作 温度 | 0至 +38°C（+32至 +100°F） | |
湿度 范围 | 10％至90％的非补充 | |
笔记： | 额外的宽度和/或额外的高度框架可用的电源系统是完全可定制的 |
标准交付
姓名 | 数量 | 评论 | |

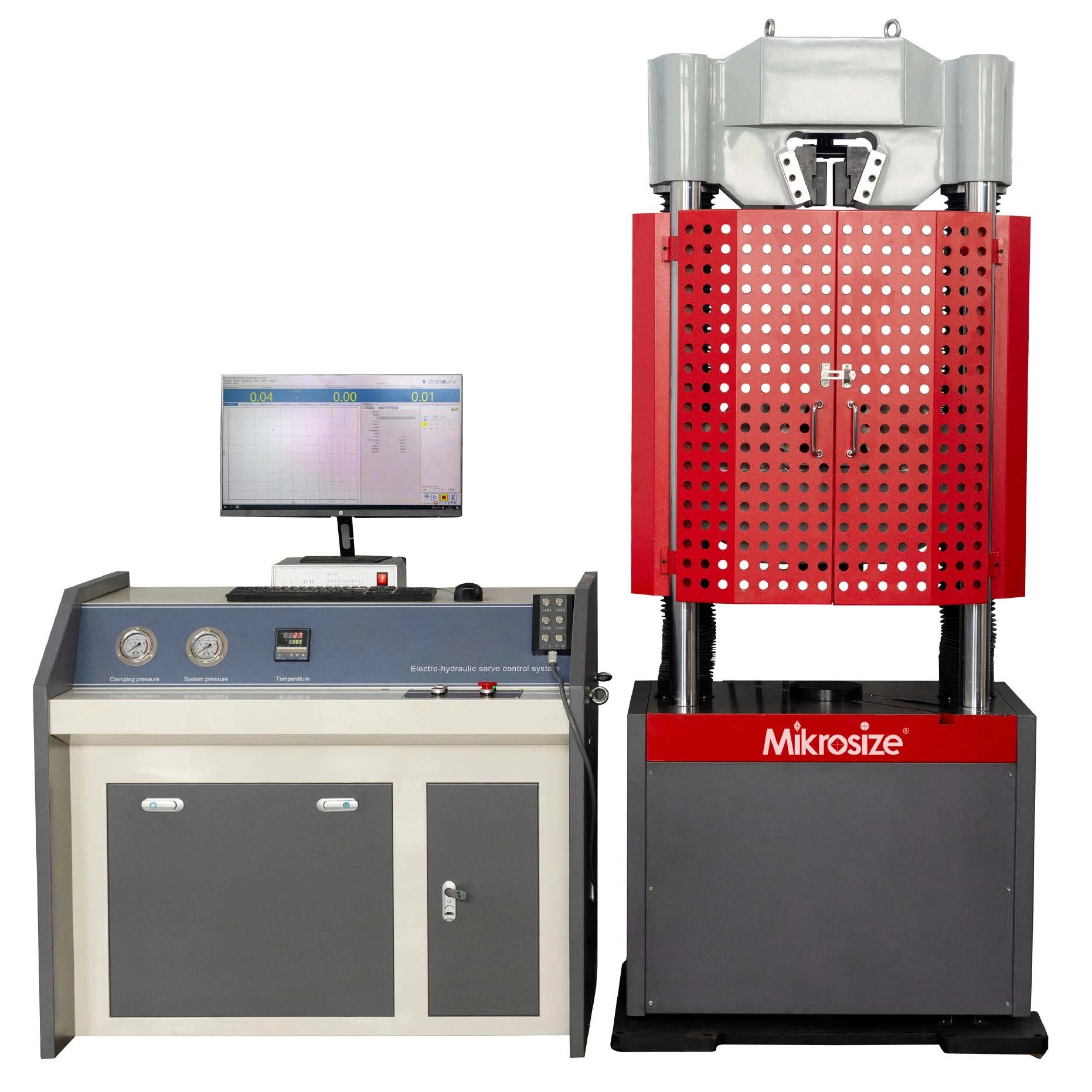

主机 框架 |
1 | 1000KN，6列（4个columns和2个螺钉），高强度测试机结构和交叉头，高刚度以确保能力。 | |

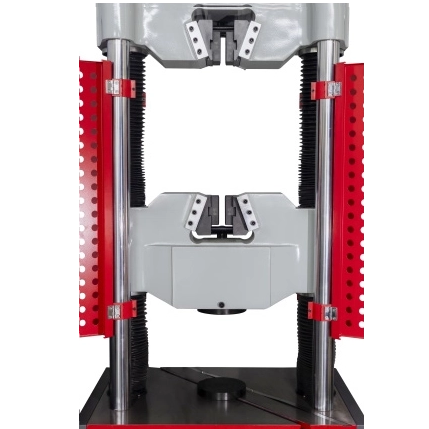

液压 自动 楔形 拉伸 握把 |
每个1 |
打开前液压楔形夹，可更容易加载并允许快速加载和卸载标本。 | |
圆：φ13-φ26; φ26-φ 40mm; 可选：φ6-13mm; | |||
扁平：0-15mm;可选：15-30mm；平面标本的宽度：80*80mm | |||
压缩 灯具 |
1 |
直径：φ160mm | |
3分 弯曲 固定装置 |
1 |
适用于钢杆 - 直径：1/8英寸，1/4英寸，1/2英寸，3/8英寸，1英寸 | |
安全 筛选 |
1 |
独立的研发 | |
2. Servo石油动力系统
姓名 | 数量 | 评论 | |
控制 柜 |
1 |
最大限度。压力：最大30MPA。流量：3.6L/min功率：1.5kW | |
油箱 |
1 |
独立的研发 | |
伺服 电机 和 驱动系统 |
|
1000rpm 1000rpm | |
柱塞泵 |
1 |
5L/min | |
液压集成 阀块 |
1 |
10μm，包括精密机油滤清器 | |
压力 量规 |
1 |
系统压力和夹紧压力 | |
高压油管 |
1 |
最大。压力可以安全地忍受为53MPA | |
磁 交换 阀 |
1 |
压力31.5MPA | |
3.测量和控制部分
姓名 | 数量 | 评论 |
测量和 控制 软件 |
1 |
标准英语，可以选择 英语，俄罗斯，中文等 |
控制 系统 |
1 |
3个闭环（力，捍卫，位移）控制系统 |
负载 电池 |
1 |
最大限度。负载容量：1000KN |
手持 控制器 |
1 |
可以控制移动梁和圆柱体的上升和下降，钳子夹紧和松开 |
位移 传感器 |
1 |
10000电线，以最佳定位和测量精度 |
电脑 |
1 |
惠普 |
打印机 |
1 |
惠普 |
电子 延伸计 （可选） |
1 |
仪表长度：50mm；变形：10mm |
其他 |
每个1 |
说明手册，包装清单，证书 |

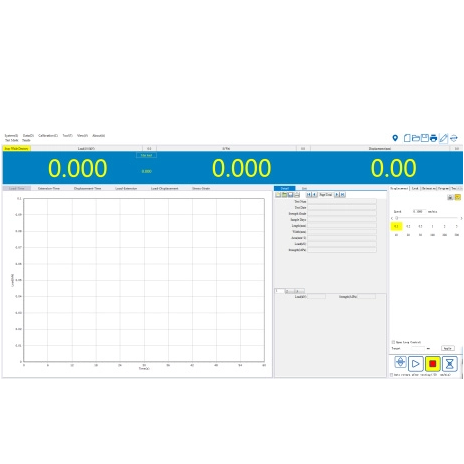

操作软件
测试过程：
选择测试 - 输入测试方案 - 输入样本信息 - 启动测试结束
特征：
1。完整的数字控制整个测量和控制系统采用特殊控制器，该控制器可以实现零点的数字调整以及负载，变形和位移的增益，并且易于操作并具有高可靠性。
2。具有各种参数的存储，设置和加载功能，这使得将多个换能器与一个负载框架连接起来很方便。
3。实现近环控件，并在执行操作员调整近环组的执行操作员期间显示参考曲线，以便用户可以观察到参数引起的近环效应。
4。完美的图形函数，以完成重新出现，放大，还原，自加载，曲线的捕获，显示和打印曲线在指定范围内的重新出现功能，观察测试点的坐标。
5。数据处理支持自动分析和图形人机相互作用，这很方便检查和比较测试结果。
6.多级身份管理：多级身份管理，不同的身份具有不同的功能，这不仅使普通操作员快速操作，而且还可以有效保护系统。
7。多控制通道：位移，力控制，变形，控制，应力控制，应变控制，恒定应力，结构应变等。
8.测试标准：为用户提供测试的必要应用程序，涵盖GB，ASTM，DIN，JIS，BS ...和其他测试标准规范。
多测量单元载荷可以以O选择为KN，LBF或KGF显示
测试报告
输出和打印报告：可以自定义编辑Excel，Word，模板测试报告，以显示测试信息，包括测试人员，测试标准，测试曲线，测试最大负载ETCCAN添加您的公司徽标和公司名称，易于编辑。
