VMA
Mikrosize
产品描述

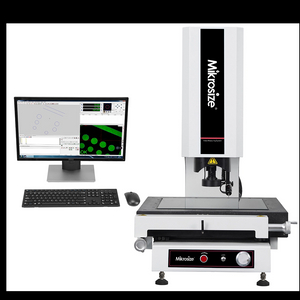

虚拟机手册 视频测量 系统 具体i阳离子：
产品名称 | 手动的 视频测量环形系统 | |||
2.5D 模型 | VMA-2010 | VMA-3020 | VMA-4030 | VMA-5040 |
3D模型 | VMA-2010P | VMA-3020P | VMA-4030P | VMA-5040P |
XY轴行程(mm) | 200X100 | 300×200 | 400x300 | 500x400 |
Z轴行程(mm) | 200 | |||
Dimensions（毫米） | 600X500X920 | 750x520x980 | 1000x620x990 | 1100x950x1660 |
净重/公斤） | 120 | 150 | 180 | 360 |
X、Y轴 准确性(微米) | 2.5+L/100 | |||
工作台负载重量 | 25公斤 | |||
图像传感器 | 三氧化二乙醚 1/3”彩色CCD相机 | |||
物镜 | 手动定位变焦镜头 | |||
视频 全部的 放大 | 光学变焦镜头：0.7~4.5x，物镜：20~148x | |||
解决 | 0.5μm | |||
工作距离（标准） | 92毫米 | |||
对象视图 | 8.1毫米～1.3毫米 | |||
运动系统 | X、Y轴：抛光杆，Z轴：T型丝杆 | |||
数据处理器 | RS-100 | |||

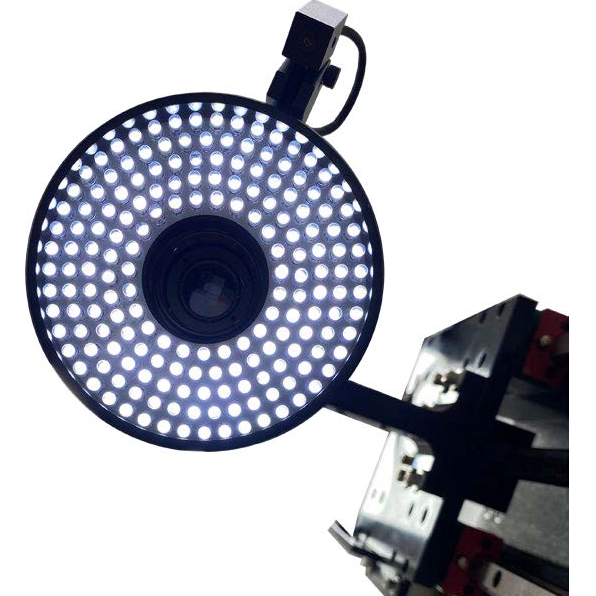

照明 | 表面：8分区LED冷光 轮廓：可调节 256 级 引领 寒冷的 照明 | |||

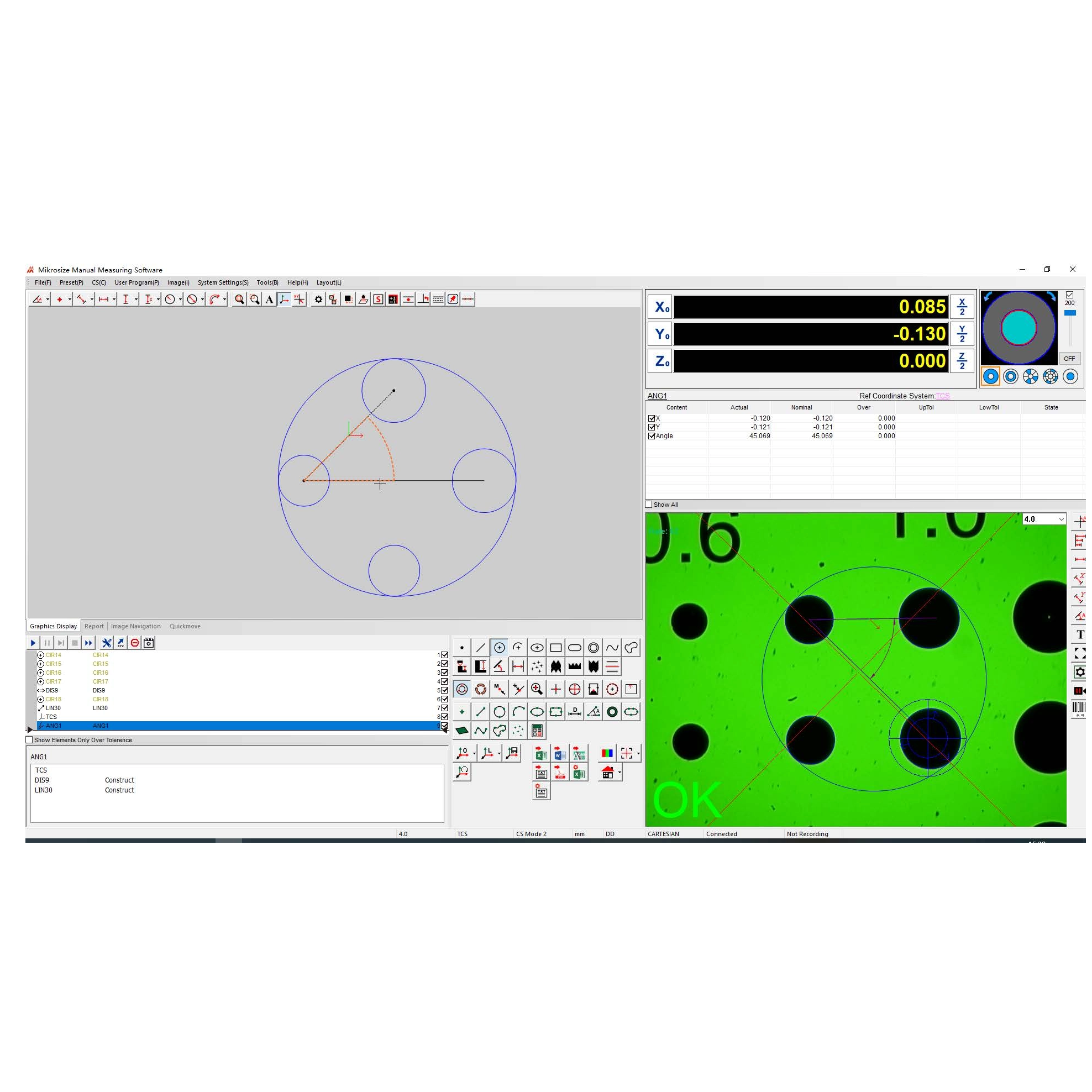

测量软件 | 微尺寸 | |||
工作环境 | 温度：20℃±2℃，温度变化<2℃/hr，湿度：30~80% | |||
振动<0.002g，15Hz | ||||
能量源 | 交流100~220V, 50/60赫兹, 10A | |||
虚拟机手册 视频测量 系统 包装清单：
包装清单 | 包装清单 | 包装清单 |
主机/戴尔 个人电脑 系统 | 变焦镜头 0.7X—4.5X | 引领 光 来源 |
RS-100 数据 处理器 | 1/3' CCD相机 | 微尺寸 测量软件 |

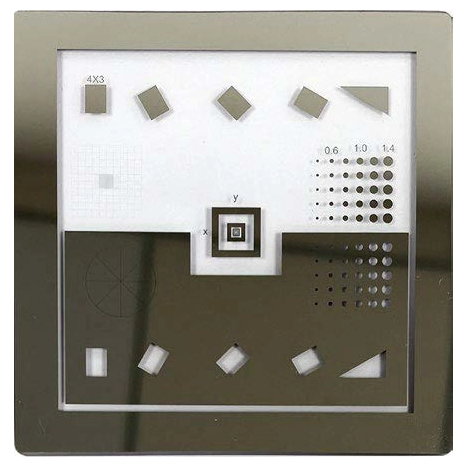

线性标尺 | 校准 堵塞/捕获 卡片 | 使用说明书/防尘罩 |
Z轴高精度直线导轨 | 100mm长块(3D) | 雷尼肖探头(3D) |
