产品描述
主要特征
l 机电一体化和人体工学设计，体积小、重量轻、操作方便

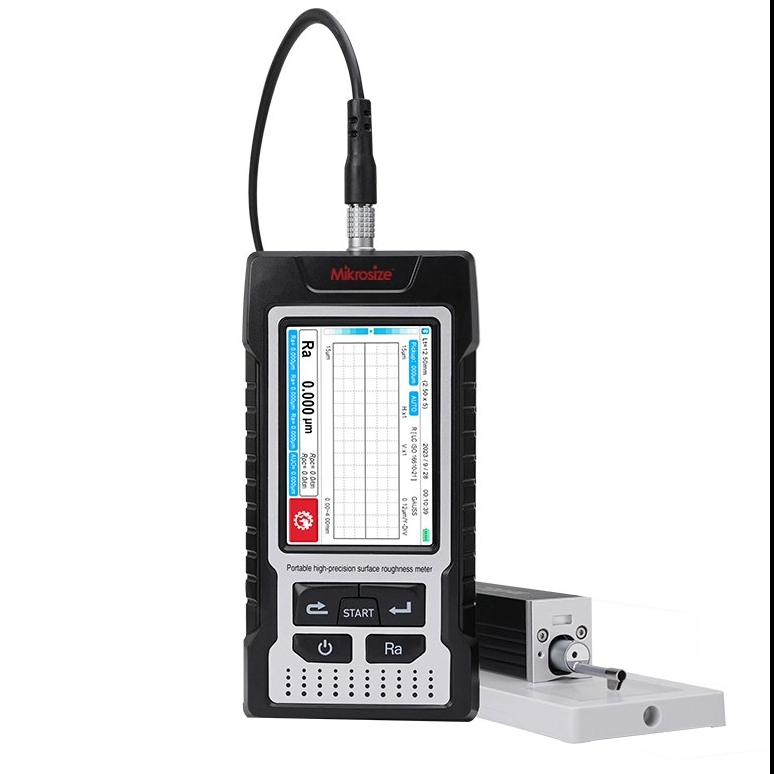

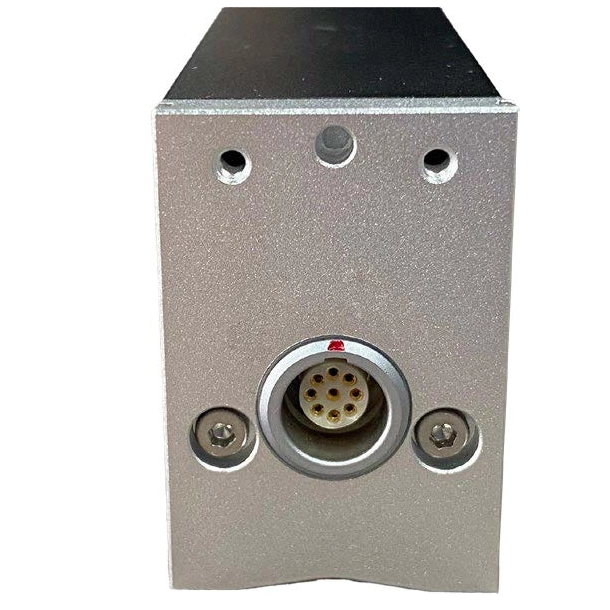

l 测针驱动单元可以存放在主机内进行标准测量，也可以使用随附的电缆与显示单元分离，从而在任何方向上进行更灵活的测量。只需一个简单的步骤即可分离和重新安装驱动器。
l DSP芯片控制和数据处理，速度快，功耗低
l 22个参数：Ra、Rz、Rq、Rt、Rp、Rv、R3z、R3y、Rz(JIS)、Rs、Rsk、Rsm、Rku、Rmr、Ry(JIS)、Rmax、RPc、Rk、Rpk、Rvk、 1先生、2先生
l 测量范围可达160μm（可选配至320μm）

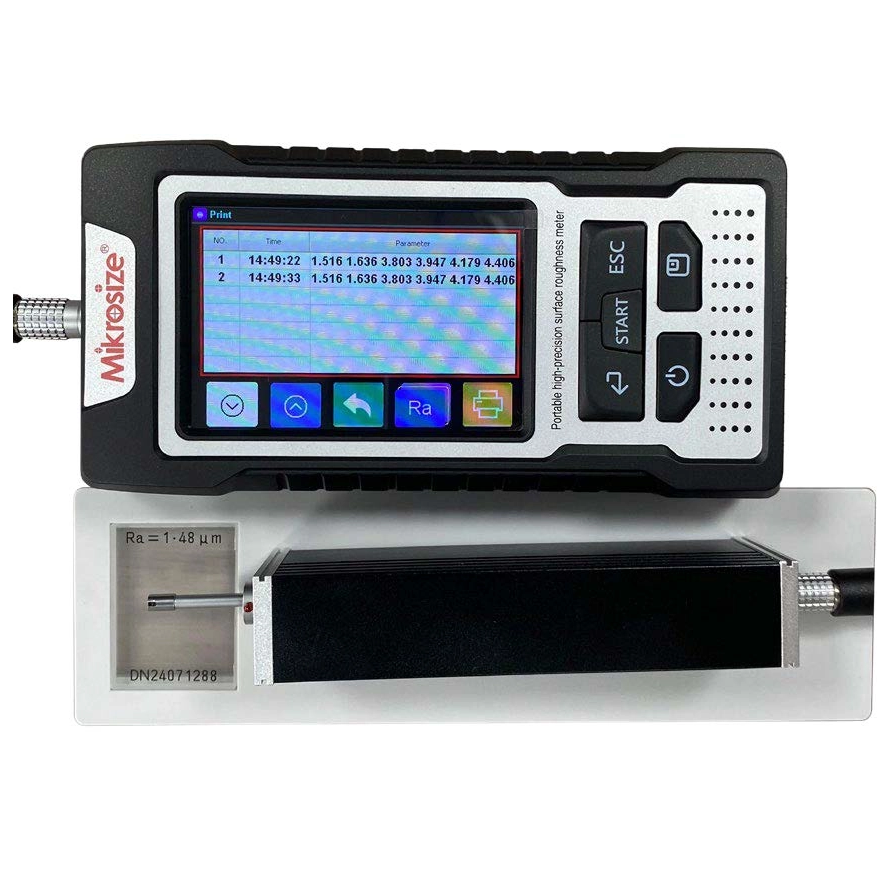

l 3.5英寸彩色图形TFT触摸屏，宽视角、出色的可读性和直观丰富的显示，它包括背光以提高黑暗环境下的可视性
l 可使用按钮或触摸屏操作
l 2.提供蓝牙功能，支持与手机、迷你打印机无线连接。
l 内置锂离子充电电池及控制电路，容量高，无记忆效应，充满电可工作50小时以上，并有剩余电量指示、充电提示
l 大容量数据存储，可存储100条原始数据和曲线
l 实时时钟设置和显示，方便数据记录和存储
l 具有自动休眠、自动断电、省电功能
l 可靠的电路和软件设计，防止电机卡死
l 语言：中英文自由切换
l 可打印所有参数或用户设定的任意参数
l 可选配件：蓝牙功能、曲面传感器、针孔传感器、测量、支架、延长杆、打印机
l 便携式表面粗糙度仪JD520符合国际标准ISO、DIN、ANSI、JIS
技术规格
测量范围 | Z轴（垂直） | ±80μm/±160 µm（增强型） |
X 轴（横向） | 17.5毫米 | |
解决 | Z轴（垂直） | 0．01μm/±20μm |
0．02μm/±40μm | ||
0．04μm/±80μm | ||
0．08μm/±160μm | ||
测量项目 | 范围 | Ra,Rz,Rq,Rt，Rp,Rv,R3z,R3y,Rz(JIS),Rs,Rsk,Rsm,Rku,Rmr,Ry(JIS), Rmax, RPc, Rk, Rpk, Rvk, Mr1, Mr2) |
标准 | ISO、ANSI、DIN、JIS | |
形象的 | 承载面积曲线、粗糙度轮廓、主轮廓 | |
筛选 | RC、PC-RC、高斯、差压 | |
采样长度(lr) | 0.25、0.8、2.5毫米 | |
考核时长（ln） | Ln= lr×n n=1~5 | |
传感器 | 测量方法 | 打滑的 |
触控笔尖 | 金刚石，90锥角，5μmR | |
力量 | <4mN | |
撬装部分 | 硬质合金，防滑曲率半径：40mm | |
横移速度 | lr=0.25， Vt=0.135mm/s | |
lr=0.8， Vt=0。5毫米/秒 | ||
lr=2。5、 Vt=1毫米/秒 | ||
返回 Vt=1毫米/秒 | ||
准确性 | 小于±10% | |
重复性 | 低于6% | |
电源 | 内置锂离子电池，充电器：DC5V，3200mA | |
外形尺寸 | 主机：53*64*160mm 驱动器：23*27*115mm | |
重量（主机） | 400克左右 | |
工作环境 | 温度： - 20℃ ~ 40℃ 湿度：<90%RH | |
储存及运输 | 温度：- 40℃ ~ 60℃ 湿度：<90%RH | |
