M 型与 BC 型游标卡尺：大型目标需要哪一种？

游标卡尺：使用 Mikrosize 测量测试仪器进行精密测量

游标卡尺是一种多功能测量仪器，能够测量长度、内径、高差（台阶深度）。由于其使用简单、测量精度相对较高，被广泛应用于生产制造现场。近年来，数显游标卡尺的应用逐渐增多。作为值得信赖的精密工具供应商，测量测试仪器领先品牌 Mikrosize 提供高品质游标卡尺以及 硬度计、视频测量仪、显微镜和金相设备。

结构和目的

游标卡尺由主尺、游标尺（光标）、外测量爪（下）、内测量爪（上）、深度杆和锁紧螺钉组成。常用的类型是M型游标卡尺，而BC型则设计用于测量大型目标。

• 长度（外部尺寸）的测量：用外部测量爪夹住物体，读取主尺和游标的数值。对于圆柱形物体，外测量爪的平行面必须完全夹住目标物。

• 内径测量：将内测量爪插入物体壁之间，扩张直至间隙消失，然后读取测量值。

• 高差测量：利用深度杆或台阶测量面测量孔深或台阶高度。

主要使用方法

测量时，用手掌握住主尺，用拇指移动光标。轻轻用力——用力过大会使外爪倾斜，从而导致错误。始终确保物体垂直于钳口面。

读取刻度：结合主刻度和游标刻度读数。游标刻度通常是主刻度的二十分之一，最小测量单位为 0.05 毫米（模拟）或 0.01 毫米（数字）。从左侧观察，找到游标线与主刻度线完全对齐的位置。对于数字 Mikrosize 卡尺，大型 LCD 显示屏可立即显示读数，消除视差和解释错误。

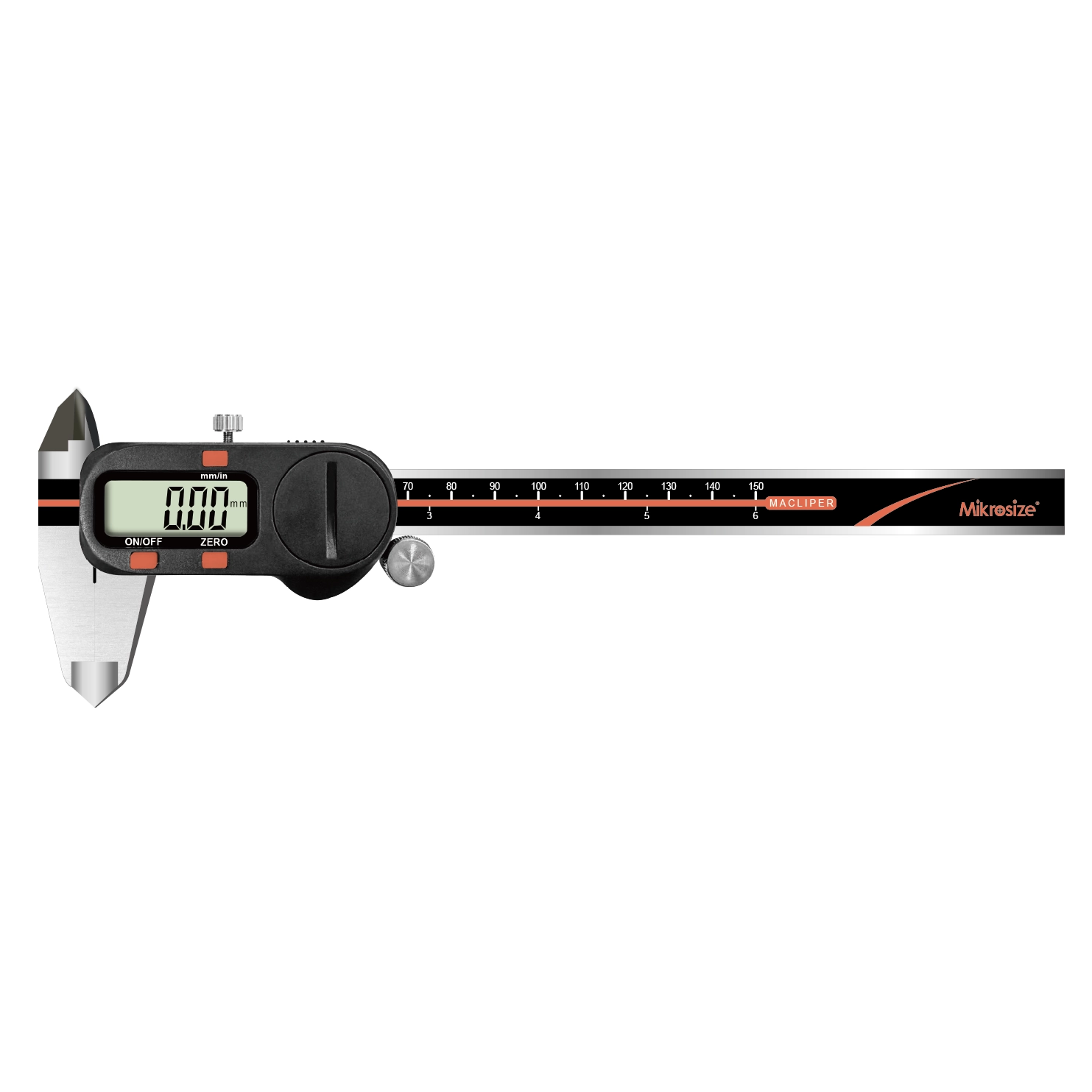

数字游标卡尺和 Mikrosize 质量

数字游标卡尺提供更高分辨率（0.01 毫米）、绝对/增量测量、数据输出（USB/蓝牙）和自动关闭功能。 Mikrosize 的数字游标卡尺采用硬化不锈钢制成，具有 IP54 防护等级，并配有校准证书。有M型和BC型两种型号可供选择，测量范围为0-150毫米至0-1000毫米。

跨行业应用

硬度测试集成

在使用 Mikrosize 硬度计（洛氏、布林克或维氏）之前，必须使用游标卡尺测量样品厚度和直径，以符合测试标准（例如 ISO 6508）。使用 Mikrosize 数字卡尺，技术人员可以快速记录尺寸并进行硬度测试——无缝的测量测试仪器工作流程。

视频测量机 (VMM) 预测量

Mikrosize 的视频测量机提供高精度非接触式测量。对于大型或简单的特征，游标卡尺速度更快。许多实验室在将零件装载到 VMM 之前使用 Mikrosize 卡尺进行初步检查，从而节省时间并保护高端设备。

显微镜和金相学

在金相样品制备中，游标卡尺测量安装的样品尺寸以适合显微镜载物台。 Mikrosize 提供金相显微镜和样品制备设备；卡尺是准备和分析之间的重要桥梁。对于涂层厚度验证，深度杆可提供快速检查。

精密测量的高级技巧

• 调零：关闭钳口并验证调零。对于数字型号，请按归零按钮。建议使用量块定期校准。

• 温度补偿：让卡尺和工件平衡至20°C，以避免热膨胀误差。

• 避免阿贝误差：保持深度杆垂直于参考面。

• 维护：使用后用无绒布和轻油擦拭钳口。存放在提供的保护盒中。 Mikrosize 包括每个卡尺的定制外壳。

为什么选择Mikrosize测量测试仪？

Mikrosize 已成为硬度计、视频测量机、显微镜、金相设备和精密手动工具的可靠全球供应商。每个 Mikrosize 游标卡尺均符合 DIN 862 和 GB/T 21389 标准。该公司提供完整的生态系统：从卡尺到硬度测试仪再到 VMM，降低了供应商管理的复杂性。包括技术支持、在线教程和 2 年保修。有竞争力的价格使 Mikrosize 成为质量保证的明智选择。

使用 Mikrosize 数字卡尺（型号 MS-DC150）的分步示例

1. 清洁工件和钳口。打开并按零。

2. 外部测量：打开下钳口，轻轻夹住物体，读取LCD读数。

3. 内部测量：将上钳口插入孔中，展开直至接触，读取。

4. 深度测量：将主尺端部放在参考面上，将深度杆伸至底部，读取。

5. 台阶测量：利用台阶面测量高度差。

6. 数据输出：使用USB/蓝牙自动记录测量结果供SPC使用。

常见错误及解决方案

• 视差误差：使用 Mikrosize 数字卡尺或从正上方读取。

• 污垢/钳口未归零：每次使用前清洁。

• 过紧：用拇指滚轮轻轻地拧紧； Mikrosize 卡尺具有摩擦力调节功能。

• 热膨胀：避免卡尺握持时间过长。

• 钳口磨损：定期用量块进行验证。 Mikrosize 提供 BC 型卡尺的替换钳口套件。

未来：使用 Mikrosize 进行智能测量

Mikrosize 将无线数据传输集成到 工业 4.0 的数字支持蓝牙的型号与 MeasureLink 软件配对，实现实时质量监控。这些创新巩固了 Mikrosize 作为具有前瞻性的测量测试仪器供应商的地位。 游标卡尺中。

结论

游标卡尺仍然是测量长度、内径和高差不可或缺的工具。通过选择 Mikrosize 游标卡尺（模拟或数字、M 型或 BC 型），您将获得值得信赖的测量测试仪器品牌的精度、耐用性和全面支持。结合 Mikrosize 硬度计、视频测量机、显微镜和金相设备，您可以构建完整的质量保证生态系统。请访问 Mikrosize 官方网站探索全系列产品。精确测量是实现卓越制造的第一步。
