产品描述

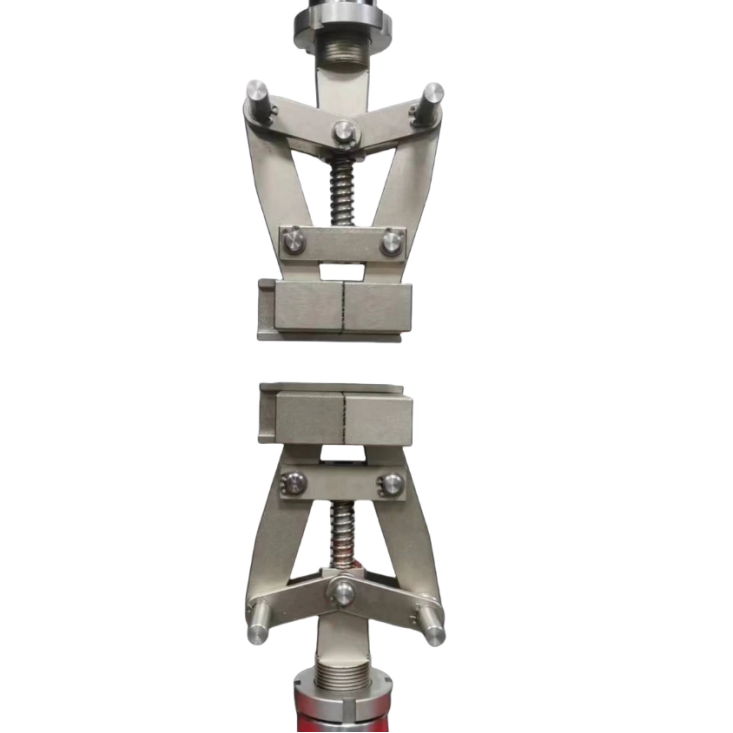

万能试验机夹具
| 模型 | 灯具名称 | 照片/图 | 应用 |
| MS-2T | 2T标准 夹具接头 |  | ●标准夹具接头 2T及以下范围 |
| MS-5T | 5T标准 夹具接头 |  | ●标准夹具接头 5T范围 |
| MS-1A | 1T手动楔形拉伸夹具 |  | ●手动式 自夹紧型。 ●用于拉伸试验 塑料、金属等， 范围≤10KN。 ●夹片宽度25mm， 它可以容纳标本 厚度为 0 -7毫米。 ●只有平口。 |
| MS-1B | 2T 手动 楔形拉伸夹具（角形） |  | ●手动自夹紧式。 ●用于塑料、金属等的拉伸试验， 范围≤20KN。 ●平板夹片宽度30mm，可夹持厚度0-7mm的试样。它只有扁平的下巴。 |
| MS-1C | 2T手动楔形拉伸夹具（角形） |  | ●手动自夹紧式。 ●用于塑料、金属等拉伸试验，范围≤20KN。 ●平板夹片宽度30mm，可夹持厚度0-7mm的试样。它只有扁平的下巴。 |
| MS-1D | 5T 手动 楔形拉伸夹具（圆形） |  | ●手动式 自夹紧型。 ●用于拉伸试验 塑料、金属等， 范围≤50KN。 ●可选夹爪： 平钳口：0 - 7mm， 7-14毫米、14-21毫米； ●V型钳口：Φ4- 9毫米，Φ9-14毫米， Φ14 -21mm。 ●夹片宽度为35mm。 ●平口钳口用于 握住平坦的样品，并且 ●采用V型钳口 用于固定圆棒样品。 |
| MS-1E | 5T旋转式楔形拉伸夹具（圆形） |  | ●旋转手柄即可夹紧。 ●用于硬塑料、金属等拉伸试验，范围≤50KN。可选夹爪： ●平钳口：0-7mm、7-14mm、14-20mm； ●V型钳口：Φ4-9mm、Φ9-14mm、Φ14-21mm。 ●夹片宽度为35mm。 ●平钳口用于夹持扁平试样， V形钳口用于夹持圆棒试样。 |
| MS-1F | 10T 旋转式手动楔形拉伸夹具 （圆形） |  | ●旋转手柄即可夹紧。 ●用于金属等拉伸试验，范围≤100KN。 ●可选夹爪：平夹爪：0-7mm、7-14mm、14-20mm。 ●夹片宽度为40mm。 |
| MS-1G | 塑料型材造型拉伸夹具 |  | ●用于管材等厚塑料试件的拉伸试验。 ●量程≤20KN，适用于ISO标准哑铃形试件。 |

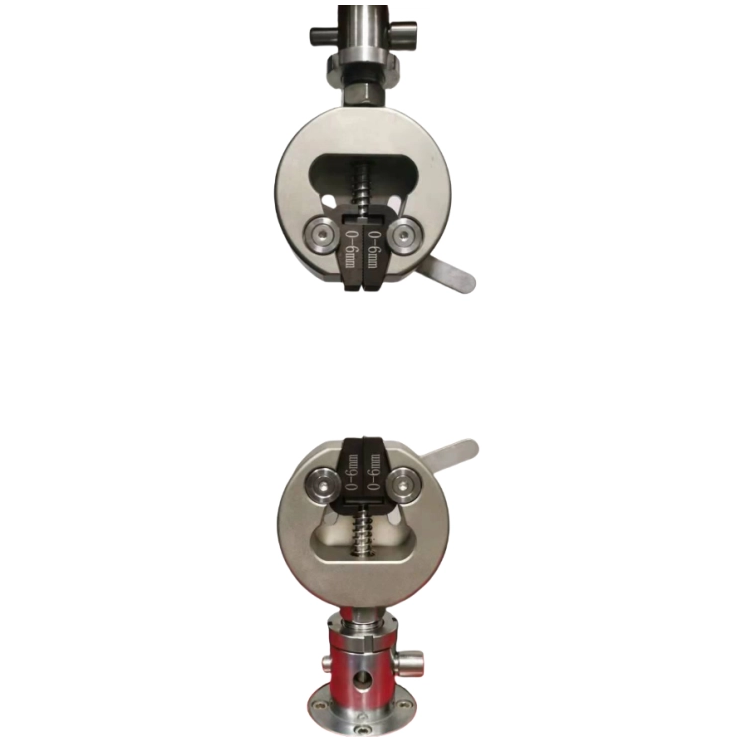

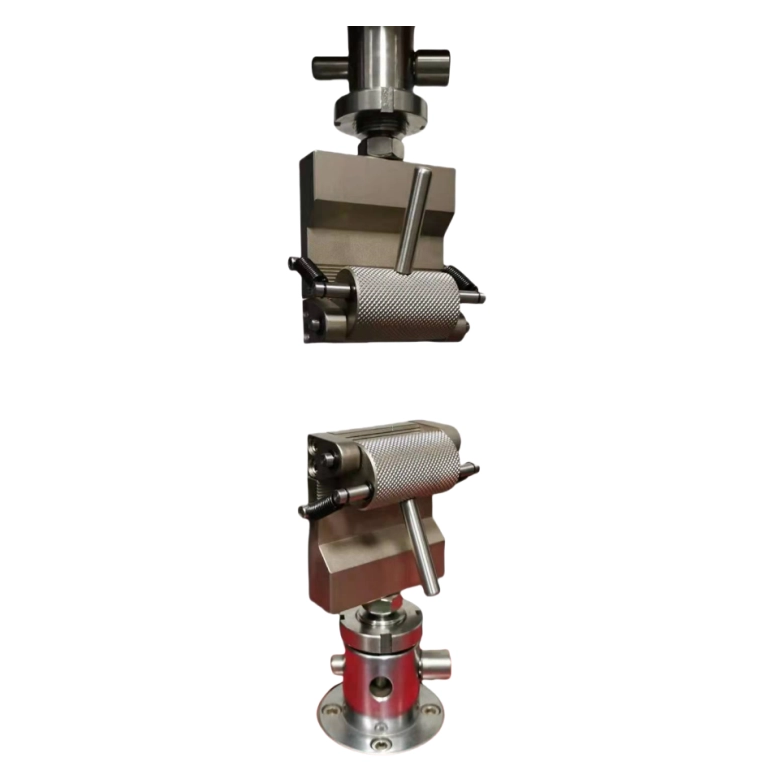

| MS-2A | 单偏心轮夹具 |  | ●自夹紧式。 ●用于橡胶、硅胶等软质橡胶塑料的拉伸试验。 ●夹具宽度50mm，可夹持4mm厚的试样。 |
| MS-2C | 双偏心轮夹具 |  | ●自夹紧式。 ●用于橡胶、硅胶、电线护套等软质橡胶塑料的拉伸试验。 ●夹持件宽度35mm，夹持厚度4mm。 |
| MS-2D | 手持式拉伸 夹具 |  | ●自夹紧式。 ●用于橡胶、硅胶等软质橡胶塑料的拉伸试验。 ●夹具尺寸为20*40mm，可夹持5mm厚的试样。 |

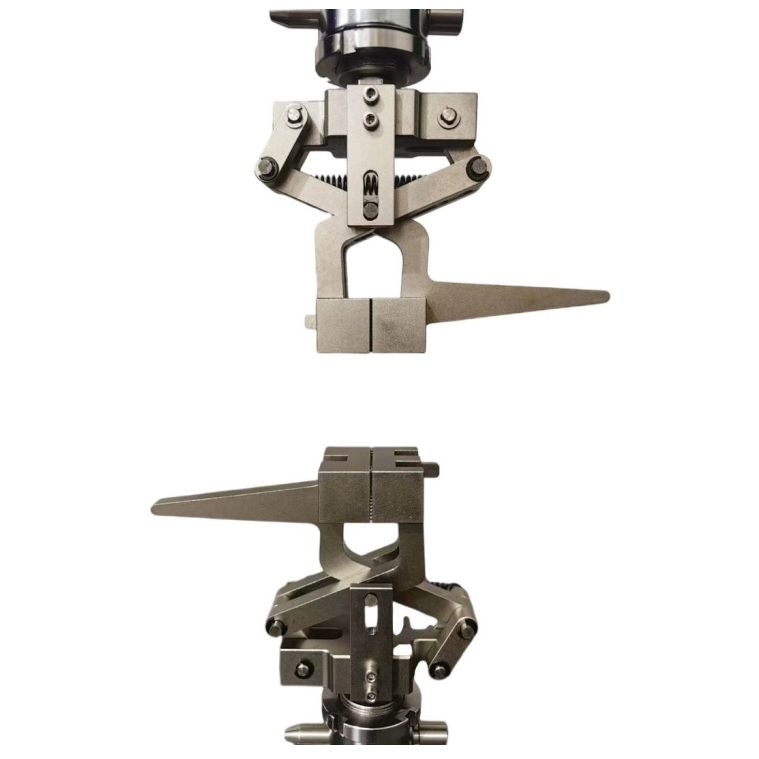

| MS-2E | 杠杆 拉伸 夹具 |  | ●自夹紧式。 ●用于橡胶、硅胶等软质橡胶塑料的拉伸试验。 ●夹具尺寸为25*45mm，可夹持5mm厚的试样。 |
| MS-2F | 反向偏心轮夹具 |  | ●自夹紧式。 ●用于电线护套及其他软质橡胶塑料的拉伸试验。 ●夹持件宽度30mm，夹持厚度5mm。 |
| MS-2G | 强力夹具 |  | ●夹紧力可调型。用于橡胶、硅胶、皮革、鞋材等材料的拉伸、剥离试验。 ●夹片规格为宽40mm，高15mm，R1圆弧齿。 |
MS-3A MS-3B | 三点弯曲夹具 |  | ●用于塑料三点弯曲性能测试。 ●短跨度为150mm（MS-3A），长跨度为250mm（MS-3B）。 ●压力点与支点的宽度为50mm。 ●常规压力点圆弧为R5mm，常规支点圆弧为R5mm。 ●可选配支点圆弧R2mm。 |
| MS-3C | 带刻度盘指示器的三点弯曲夹具 |  | ●用于塑料或其他材料的三点弯曲性能测试。跨度为250mm。 ●压力点与支点的宽度为50mm。 ●压力点圆弧为R5mm，支点圆弧为R5mm，支点圆弧为R2mm。 ●配备2组支点。 |
| MS-3D | 玻璃四点弯曲夹具 |  | ●用于玻璃材料的四点弯曲试验。 ●试样宽度可为200MM。压力点和支撑点的半径为R3。 ●上夹具跨距≤100mm，下夹具跨距≤150mm。 |

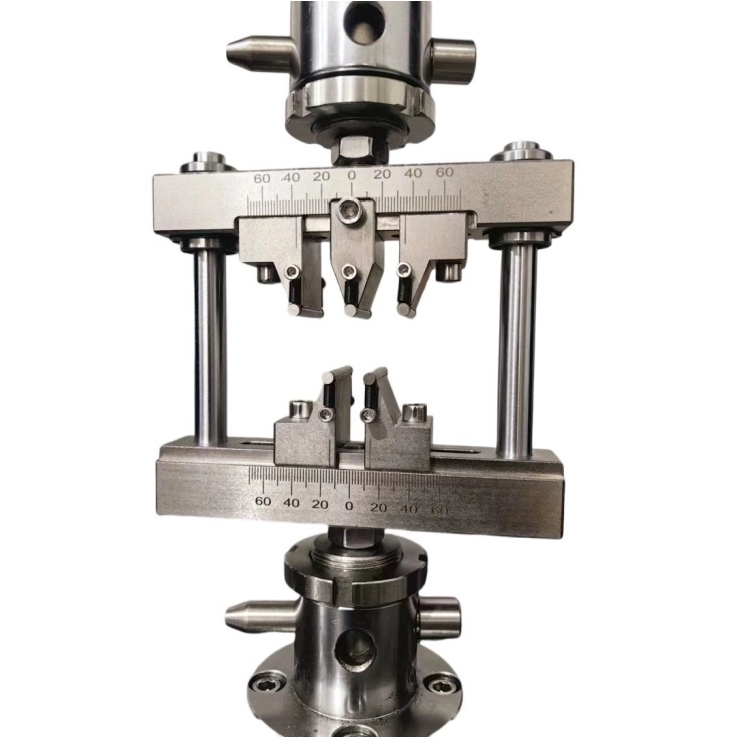

| MS-3E | 陶瓷三点、四点弯曲夹具 |  | ●用于精细陶瓷的三点、四点弯曲试验。 ●跨度可调。压力点和支点的半径为R2.5mm，宽度为30mm。 ●配有导向装置。 |

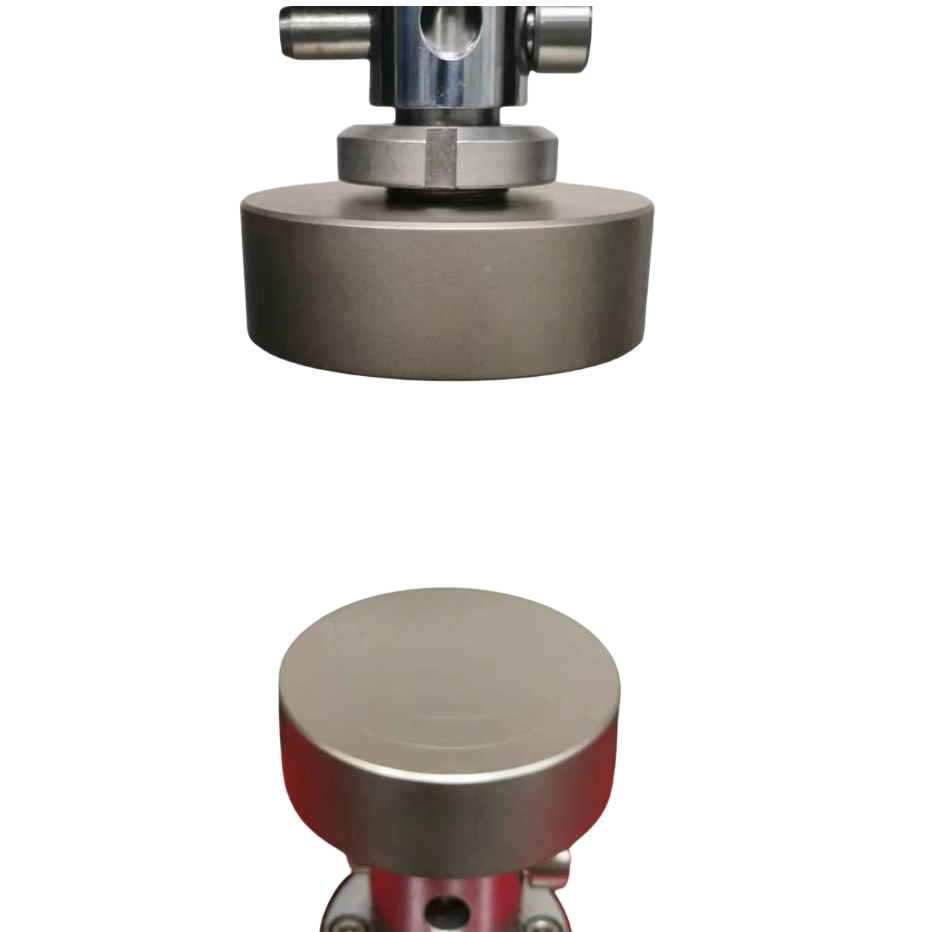

| MS-4A | 2T压缩夹具 |  | ●用于非金属材料或低硬度制品的抗压强度试验。 ●量程≤20KN，压板直径120mm。 |
| MS-4B | 5T压缩夹具 |  | ●用于金属、陶瓷或高硬度材料的抗压强度测试。 ●量程≤50KN，压板直径80mm，压板经过淬火处理。 |
| MS-4C | 10T压缩夹具 |  | ●用于金属、陶瓷或高硬度材料的抗压强度测试。 ●量程≤100KN，压板直径60mm，压板经过淬火处理。 |
| MS-4D | 环刚度夹具 |  | ●用于热塑性塑料管材的环刚度试验和压扁试验。 ●夹具面积300*300mm。 |

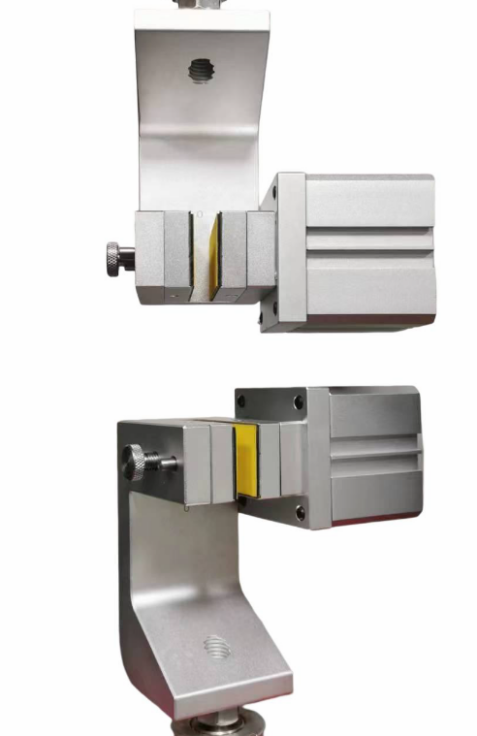

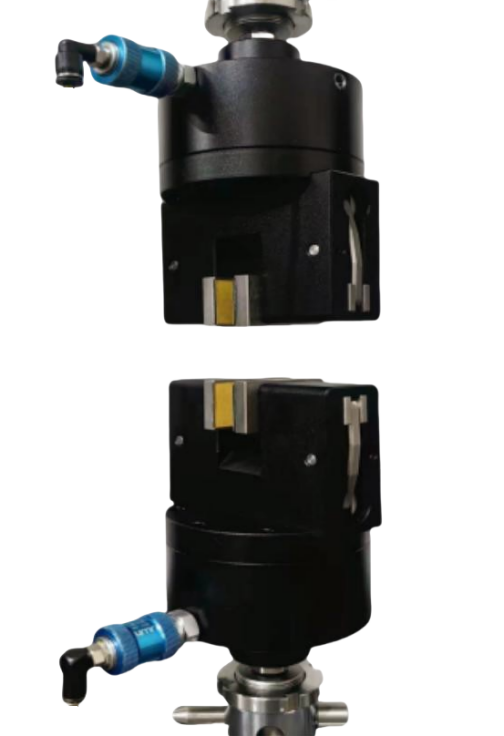

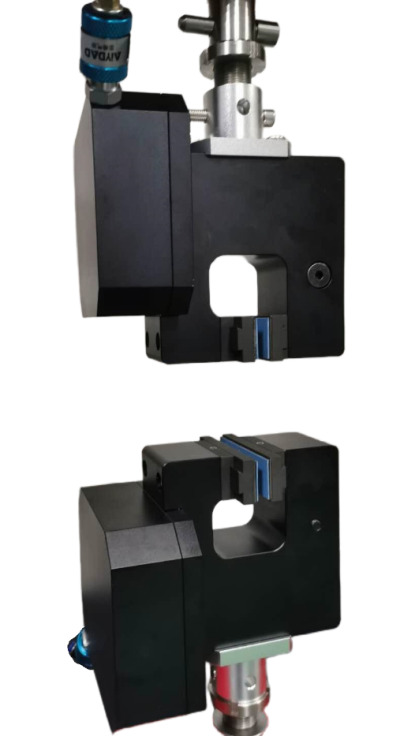

| MS-5A | 100N气动 夹具（加宽型） |  | ●用于薄膜、纸张等的拉伸/撕裂试验。 ●量程≤100N。夹持片规格为宽30mm*高40mm（粘合面），夹持厚度为5mm。 |

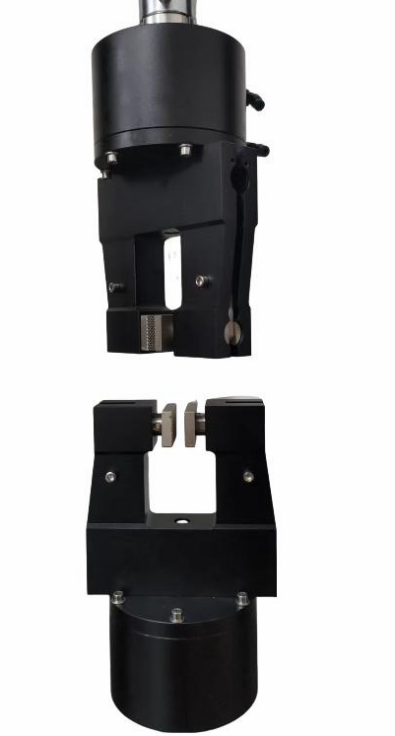

| MS-5C | 500N气动夹具 |  | ●用于薄膜、纸张等拉伸/撕裂试验，范围≤500N。 ●夹持片规格为宽55mm*高30mm（粘合面），夹持厚度8mm。 |
| MS-5D | 1KN气动夹具 |  | ●用于布料、无纺布、塑料薄膜的拉伸/撕裂试验。范围≤1KN。 ●夹持件规格有2525、2550、25*80mm，可夹持厚度8mm的试样。 ●夹紧件有粘性表面和金属图案可供选择。 |
| MS-5E | 2KN气动夹具 |  | ●用于布料、无纺布、塑料薄膜的拉伸/撕裂试验。范围≤2KN。 ●夹持件规格有2525、2550、25*80mm，可夹持厚度8mm的试样。 ●夹紧件有粘性表面和金属图案可供选择。 |
| MS-5F | 2KN气动夹纱器 |  | ●用于单股、多股纱线的拉伸试验。范围≤2KN。 |

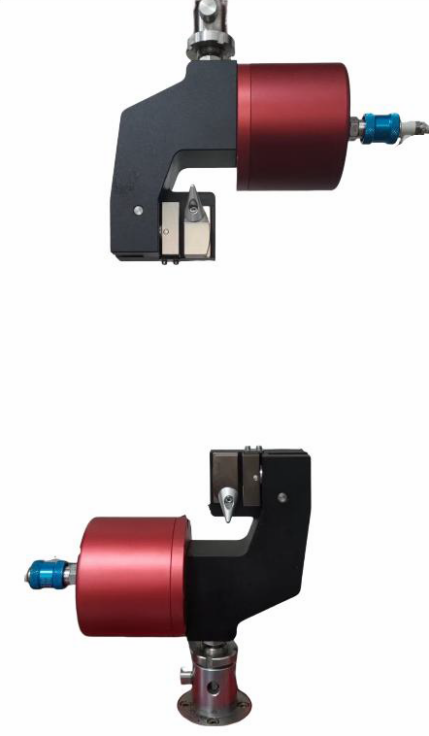

| MS-5G | 5KN气动 夹钳 |  | ●用于布料、无纺布、皮革、塑料片材的拉伸/撕裂试验。 ●量程≤5KN。夹持件规格有2525、2550、25*80mm，可夹持厚度为6mm的试样。 ●夹紧件有粘性表面和金属图案可供选择。 |

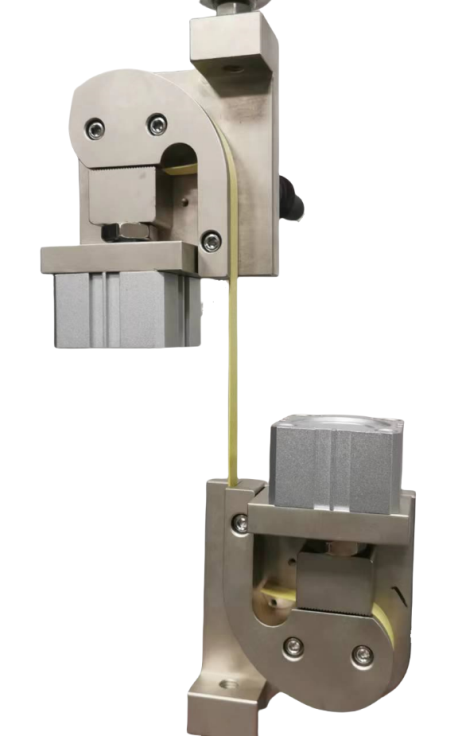

| MS-5H | 5KN气动打包带夹具 |  | ●用于塑钢带、打包带的拉伸试验。范围≤5KN。 |

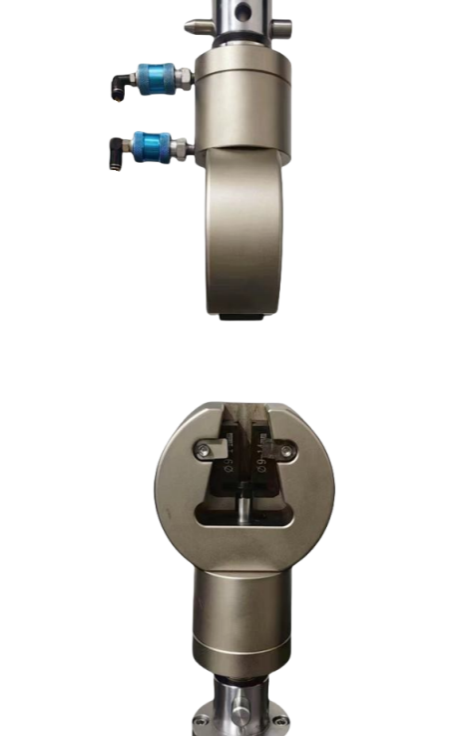

| MS-5J | 50KN气动楔块夹具 |  | ●气动夹紧。 ●用于硬塑料、金属等拉伸试验，范围≤50KN。可选夹爪：平夹爪：0-7mm、7-14mm、14-20mm； V型钳口：Φ4-9mm、Φ9-14mm、Φ14-21mm。 ●夹片宽度为35mm。 ●平钳口用于夹持扁平试样，V形钳口用于夹持圆棒试样。 |

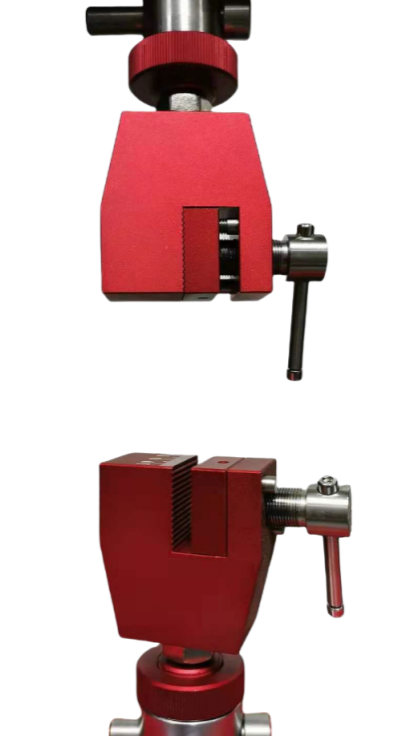

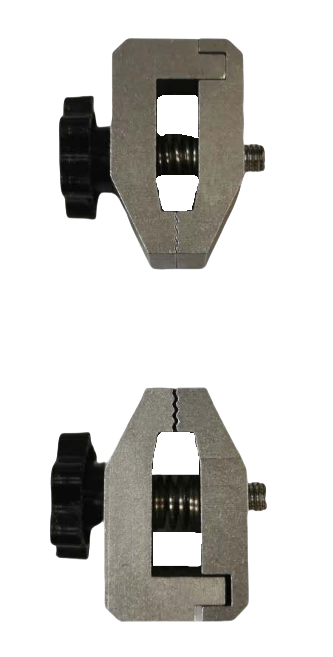

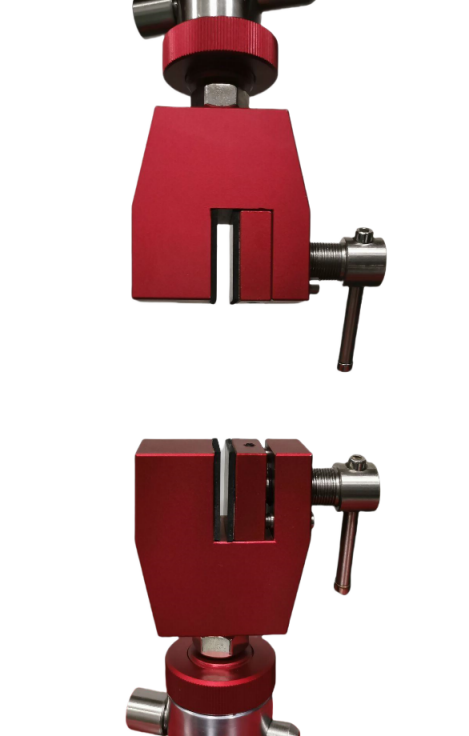

| MS-6A | 铝材质小夹具 |  | ●用于塑料片、口罩耳带、细电子线等非金属材料的拉伸试验。 ●量程≤500N。 ●夹紧件规格为宽30mm，高30mm，夹紧厚度6mm，R1圆弧齿。 |
| MS-6B | 铝材粘接小夹具 |  | ●用于塑料薄膜、纸张等材料的拉伸试验。 ●量程≤200N。 ●夹片规格为宽30mm，高30mm，夹片厚度6mm，夹片为背胶式。 |

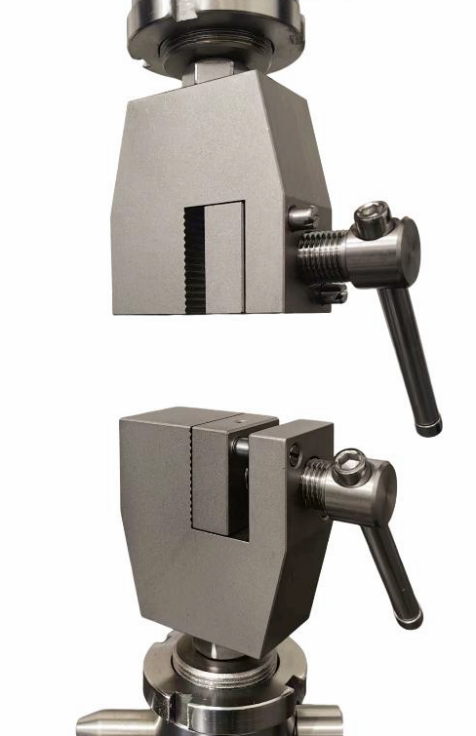

| MS-6C | 钢材小夹具 |  | ●用于塑料片、细电子线等材料的拉伸试验。 ●量程≤1KN。 ●夹紧件规格为宽30mm，高30mm，夹紧厚度6mm，R1圆弧齿。 |

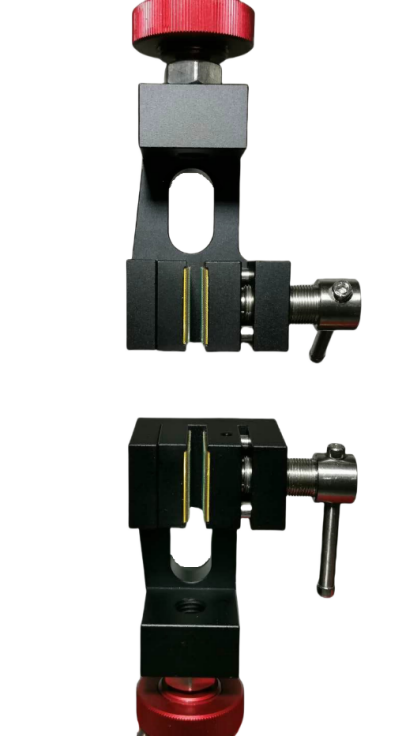

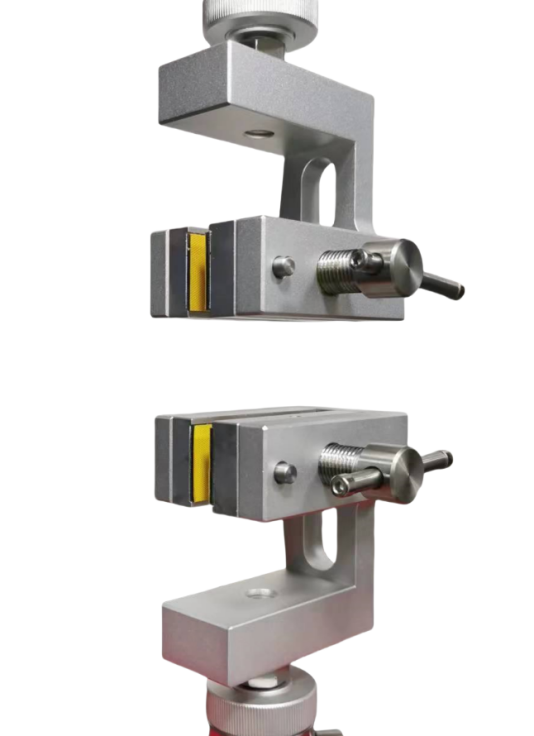

| MS-6D | 新型粘合铝夹具 |  | ●用于塑料薄膜、纸张、铜箔、铝箔等拉伸试验。 ●量程≤500N。 ●夹持件规格为宽30mm，高30mm，夹持厚度5mm，带粘性平口。 |
| MS-6E | 新型粘铝夹具（加宽型） |  | ●用于塑料薄膜、纸张、铜箔、铝箔等拉伸试验。 ●量程≤500N。 ●夹持件规格为宽65mm，高25mm，夹持厚度5mm，带粘性平口。 |

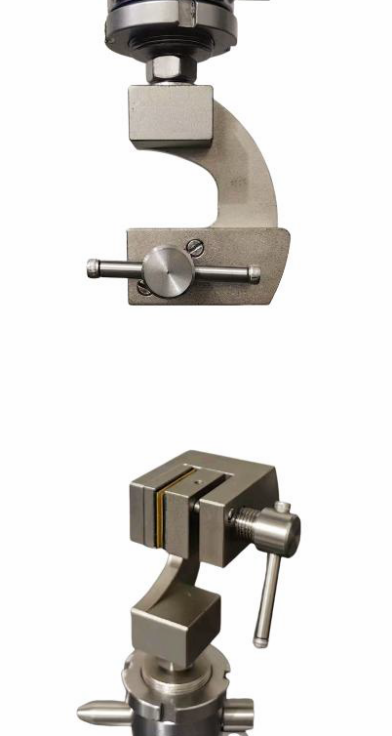

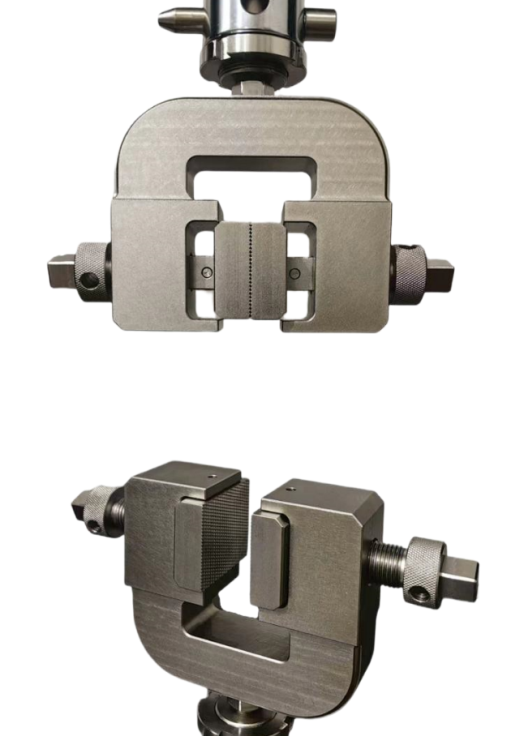

| MS-6F | C型粘钢夹具 |  | ●用于塑料薄膜、纸张、铜箔、铝箔等拉伸试验。 ●量程≤1KN。 ●夹持件规格为宽32mm，高25mm，夹持厚度5mm，带粘性平口。 |

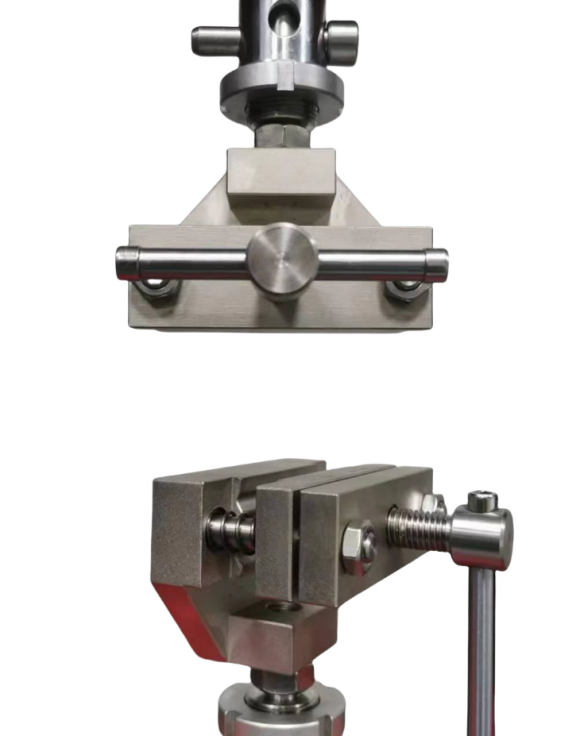

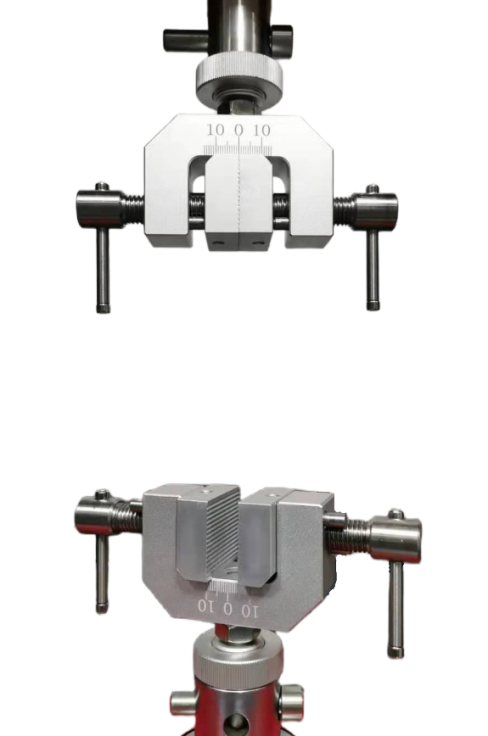

| MS-7A | 双边可调铝夹具 （胶带180°剥离） |  | ●用于纸张、薄膜、软塑料等的拉伸试验，以及胶带的180°剥离试验。 ●量程≤1KN。 ●夹紧件规格30×40mm，夹紧厚度13mm，R1圆弧齿。 |

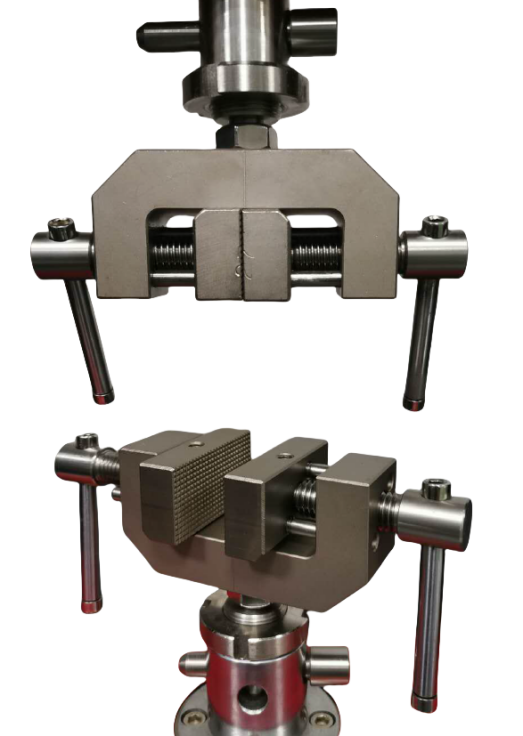

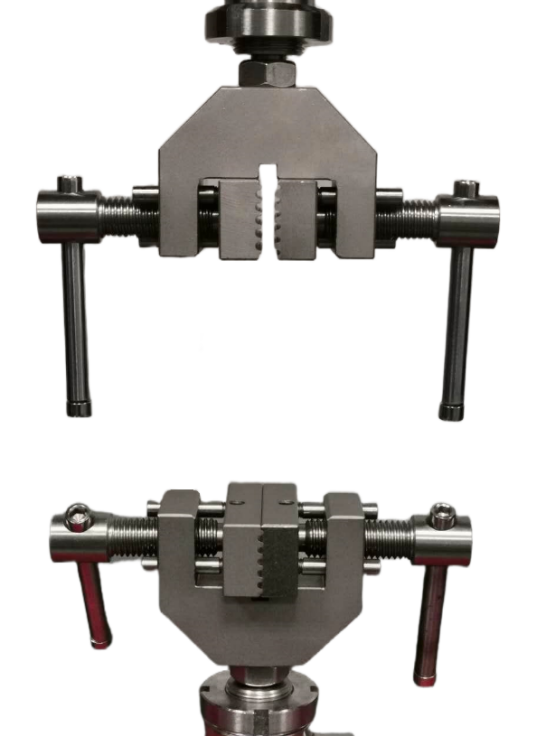

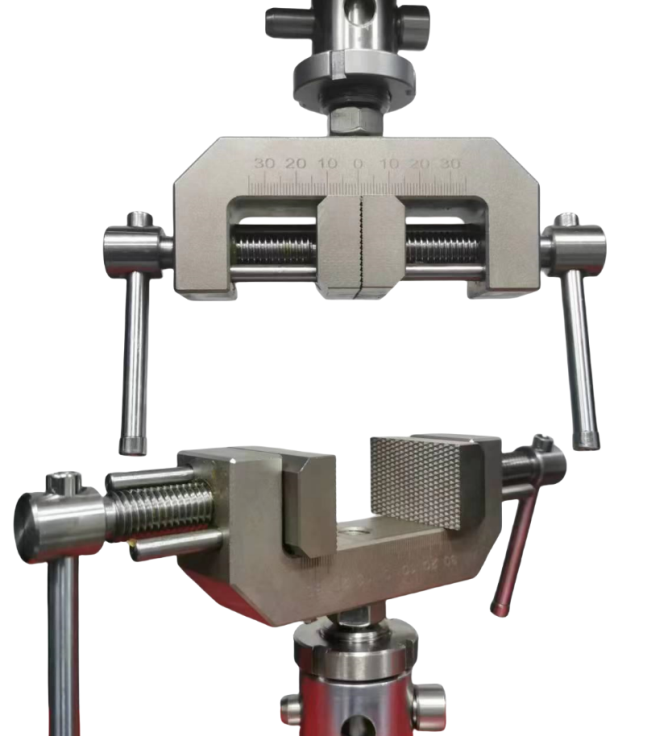

| MS-7B | 双边可调钢夹具 |  | ●用于粘合剂的拉伸剪切试验和其他材料的拉伸试验。 ●量程≤5KN。 ●夹片宽55mm，高30mm。 ●可容纳厚度为30mm的试样。 ●齿形为菱形。 |
| MS-7C | 双边可调钢夹具（加长型） |  | ●用于粘合剂的拉伸剪切试验、复合板的拉伸试验以及其他材料的拉伸试验。 ●量程≤5KN。 ●夹片宽55mm，高30mm。 ●可容纳厚度50mm的试样。 ●齿形为反向锯齿状，有网纹。 |
| MS-7D | 拉伸、剪切夹具 |  | ●用于粘合剂的拉伸剪切试验、复合板的拉伸试验以及其他材料的拉伸试验。 ●量程≤10KN。 ●夹片宽52mm，高45mm。 ●可容纳厚度为30mm的试样。 ●齿形为反向锯齿状，有网纹。 |
| MS-8A | 织物和皮革拉伸夹具 |  | ●用于织物、熔喷布、皮革等的拉伸试验。 ●夹片规格为宽55mm、高25mm。 ●可容纳厚度18mm的试样。 ●齿形为R2圆弧。 |
| MS-8B | 非金属大波纹夹具 |  | ●用于软塑料、PVC、电线护套、编织袋、织物等的拉伸试验。 ●可容纳厚度10mm的试样，R3圆弧齿。 ●夹片宽55mm，高30mm。 |
| MS-8C | 非金属大波纹夹具（加宽型） |  | ●用于软质塑料、PVC、编织袋、布料等的拉伸试验。 ●可容纳厚度10mm的试样，R3圆弧齿。 ●夹片宽105mm，高30mm。 |

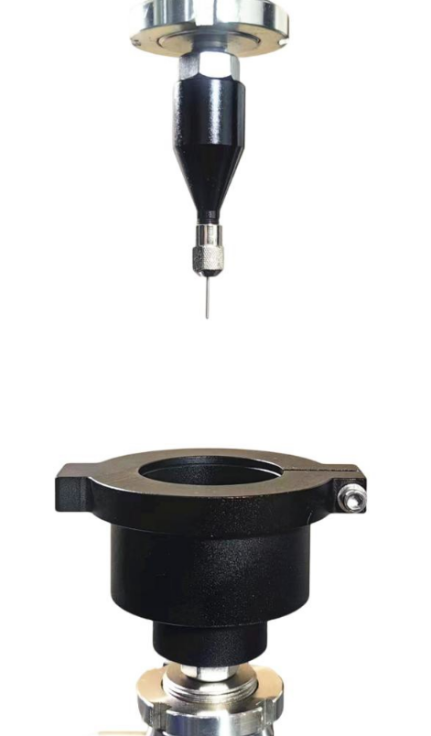

| MS-9A | 薄膜穿刺夹具（大孔） |
| ●用于薄膜、纸张等的耐穿刺性能测试。 ●针径为1.0mm。 ●下夹具内孔为50mm。 |

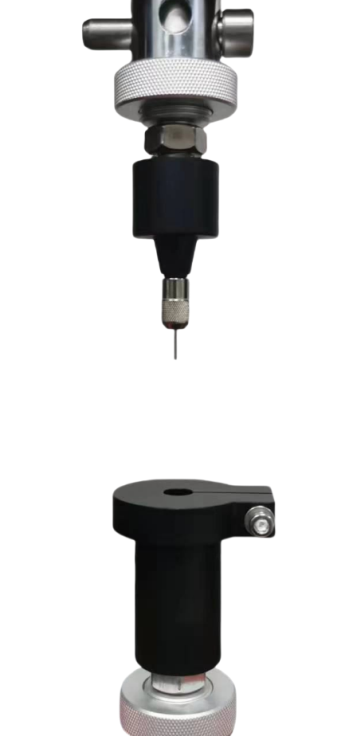

| MS-9B | 薄膜穿刺夹具（小孔） |
| ●用于薄膜、纸张等的耐穿刺性能测试。 ●针径为1.0mm。 ●下夹具内孔为10mm。 ●适合小面积样品。 |

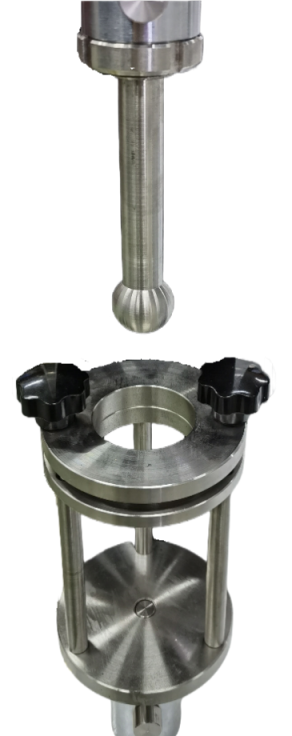

| MS-9C | 布钢球破碎夹具 |
| ●用于纺织品钢球顶破强度试验。 ●上夹具钢球直径可选择25mm或38mm。 ●下夹具内孔为45mm。 |

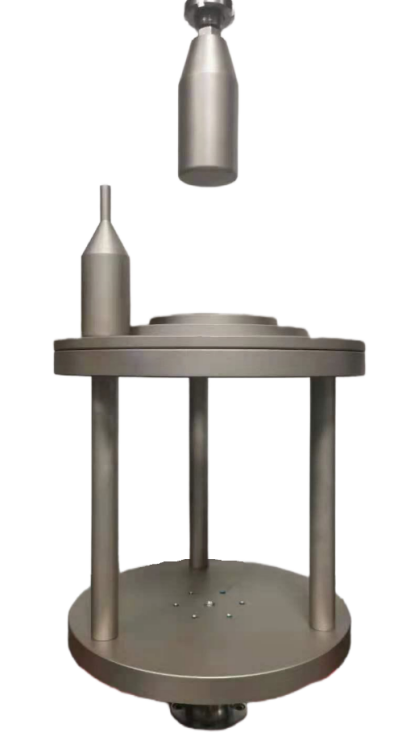

| MS-9D | 土工布顶部穿孔夹具 |
| ●用于土工布顶破、刺穿试验。 ●顶爆上夹具直径为50mm，顶爆下夹具内孔径为150mm。 ●冲孔上夹具直径为8mm，冲孔下夹具内孔径为45mm。 ●下夹具支撑杆高度为150mm。 |

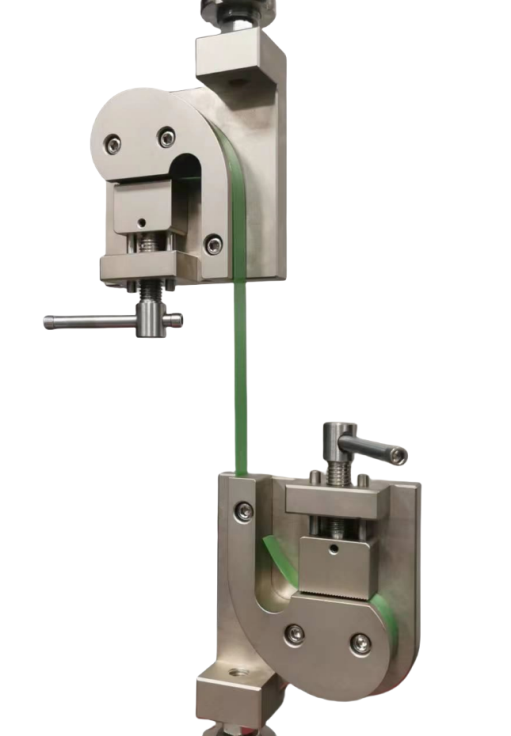

| MS-10A | 20KN平带拉伸夹具 |  | ●用于软质编织带、打包带等拉伸试验。 ●量程≤20KN。 ●可容纳宽度为50mm、厚度为8mm的皮带。 |
| MS-10B | 50KN平带拉伸夹具 |  | ●用于软质编织带、打包带等拉伸试验。 ●量程≤50KN。 ●可容纳宽度100mm、厚度8mm的皮带。 |
| MS-10C | 包带拉伸夹具 |  | ●用于塑钢带、塑料打包带的拉伸试验。 ●量程≤5KN。 ●可容纳宽度22mm、厚度2mm的胶带。 |

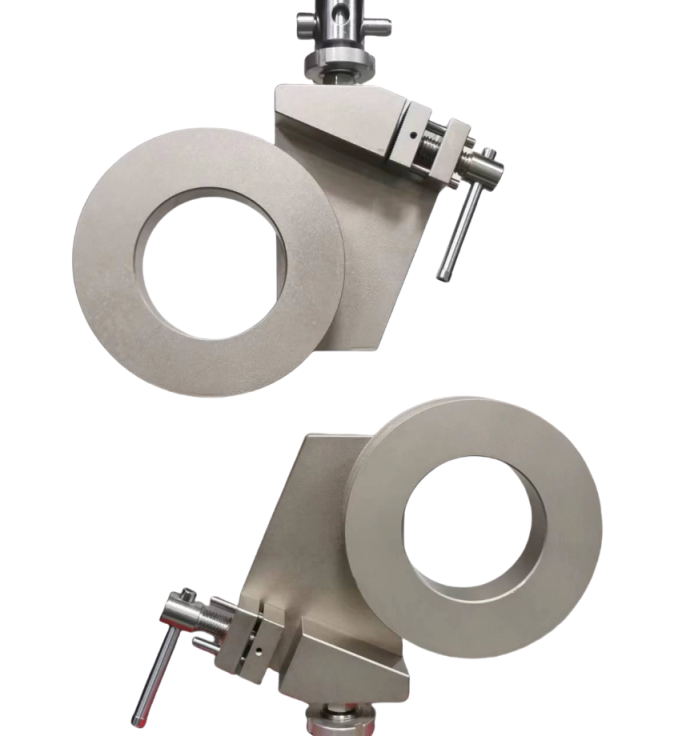

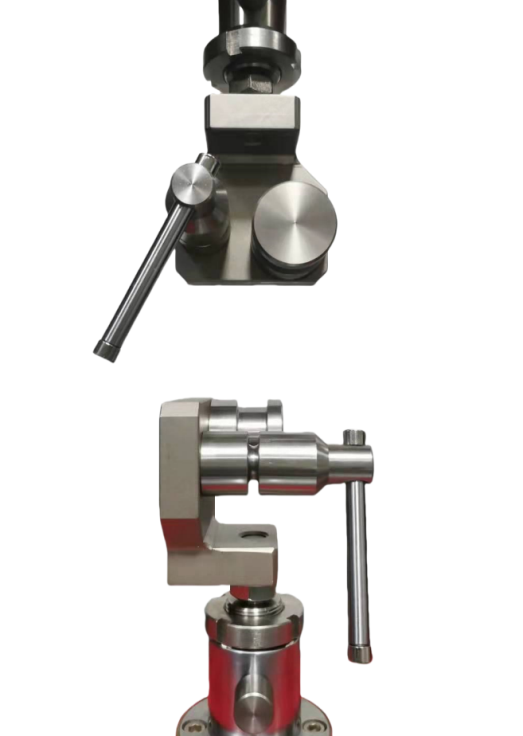

| MS-11A | 卷取拉伸夹具 |  | ●用于钓鱼线、羽毛球拍线等非金属细线的拉伸试验。 ●可容纳直径3mm的电线，绕线轮直径30mm。 |
| MS-11B | 非金属丝拉伸夹具 |  | ●用于非金属细丝的拉伸试验。 ●量程≤1KN。 ●可容纳直径3mm的电线，绕线轮直径30mm。 |

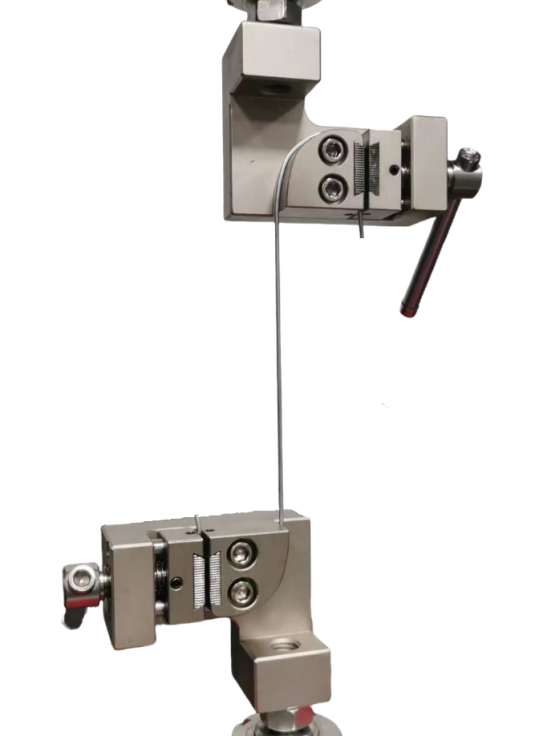

| MS-11C | 金属细线拉伸 夹具 |  | ●用于细金属丝的拉伸试验。 ●量程≤5KN。 ●可容纳直径4mm的电线。 |

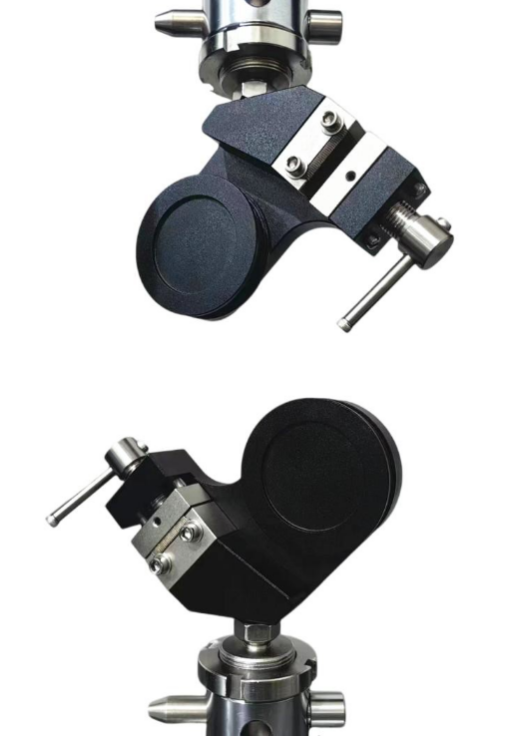

| MS-11D | 编织绳拉伸夹具 |  | ●用于编织绳的拉伸试验。 ●量程≤20KN。 ●绕线轮直径80mm，夹片齿形为R3圆弧齿。 |
| MS-12A | 90度剥离夹具 |  | ●用于胶带、不干胶纸的90度剥离试验。 ●钢板宽50mm，长150mm，数量可选择。 ●钢板表面镜面处理。 |

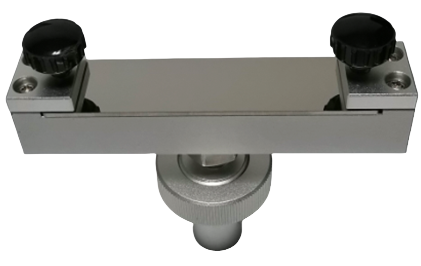

| MS-12B | 圆形初粘夹具 |  | ●用于测试不干胶纸、胶带、自粘制品的环初粘力。 ●宽度为24mm。 ●配备一块镜面钢板。 ●需与上夹具配合使用。 |
| MS-12C | 浮动滚轮剥线夹具 |  | ●用于测试高强度粘合剂的剥离强度。 ●上夹具辊直径为25mm，夹持试样宽度为30mm。 ●参见GB/T 7122。 |

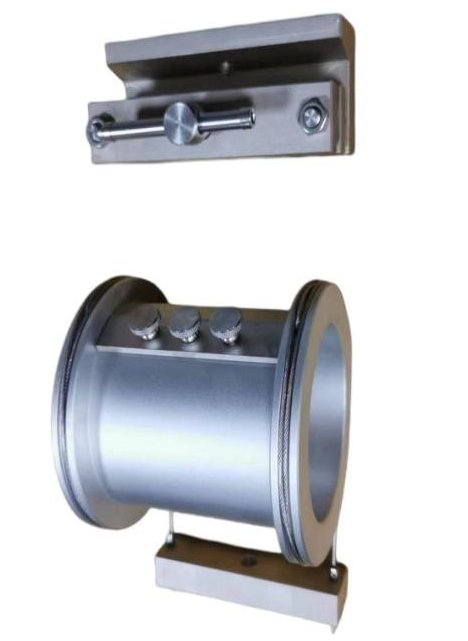

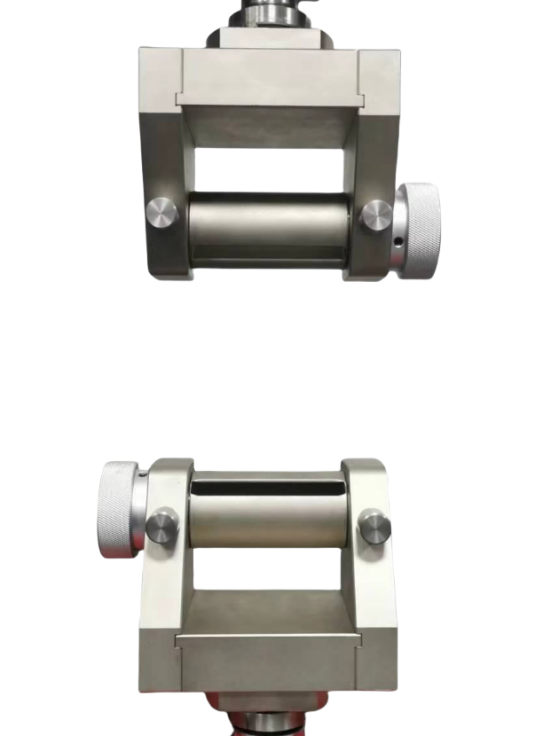

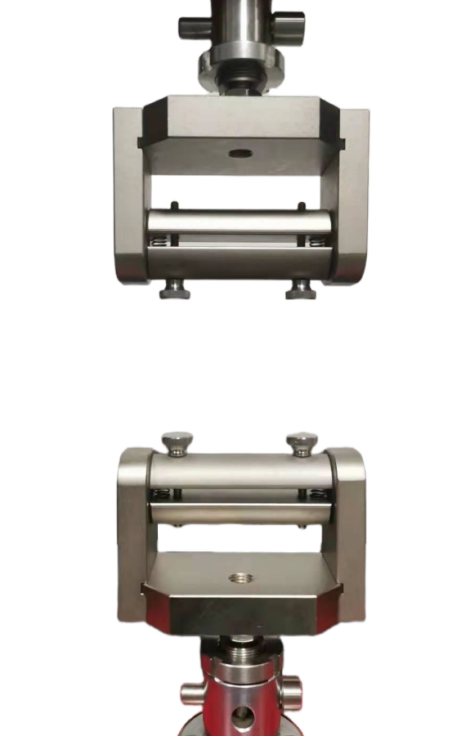

| MS-12D | 滚筒剥皮夹具 |  | ●用于复合板粘合力剥离试验。 ●滚筒直径100mm，宽度100mm，凸圆直径125mm。 |

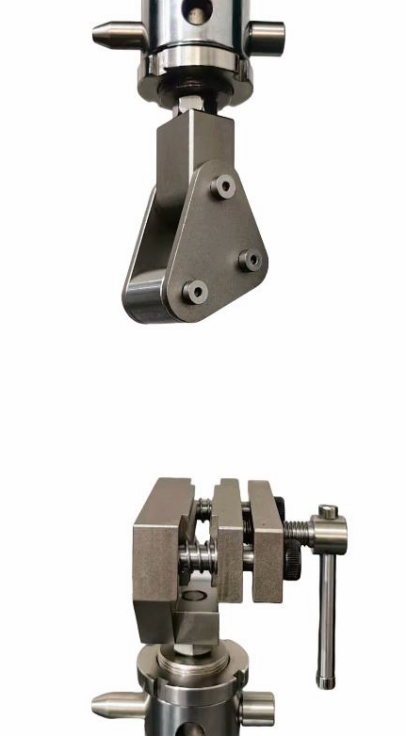

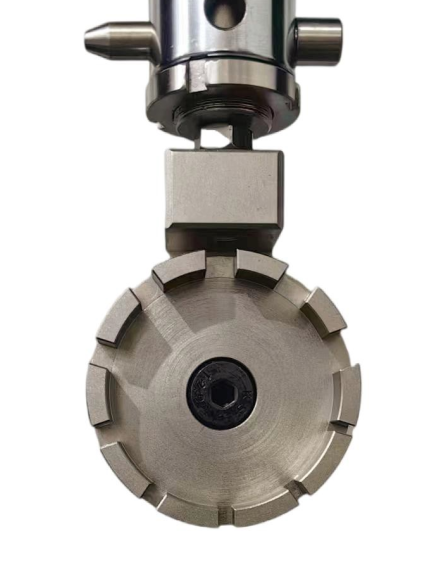

| MS-13A | 端子拉力 转盘夹具 |  | ●用于测试比电线更容易握持的端子的拉力。 ●适用线径3-12mm。 ●转盘外径95mm，可旋转。 ●需与下夹具配合使用。 |

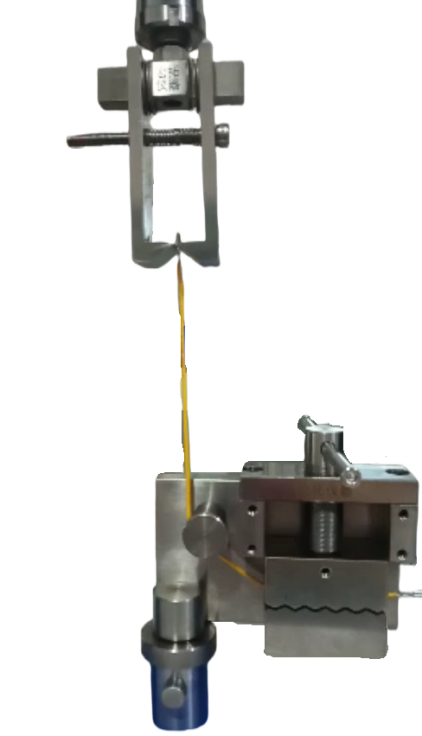

| MS-13B | 大型电缆端子拉伸夹具 |  | ●用于测试端子拉力。 ●最大线径32mm，夹具可调。 |
| MS-13C | 微型尖嘴拉伸夹具 |  | ●用于测试细线、端子、焊点的拉力。 ●钳口宽度20MM，夹具厚度3mm。 |

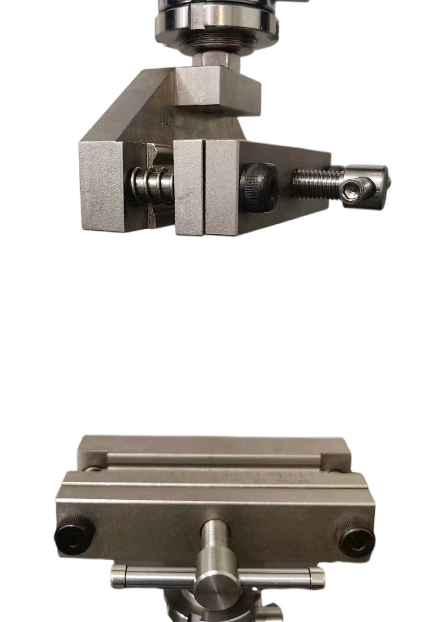

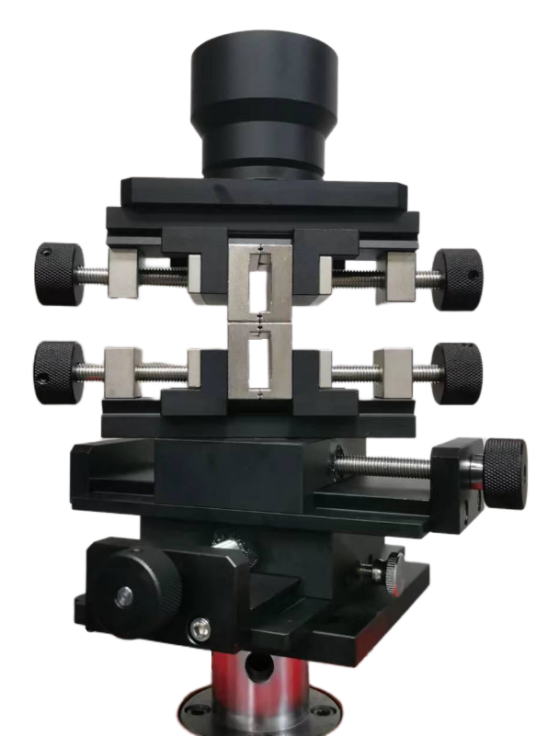

| MS-13D | 插拔力夹具 |  | ●用于测试端子、连接器、USB插头等的插拔力。 ●夹具宽50mm，高30mm，可夹持厚度45mm的试样。 ●下夹具配有十字工作台。 |

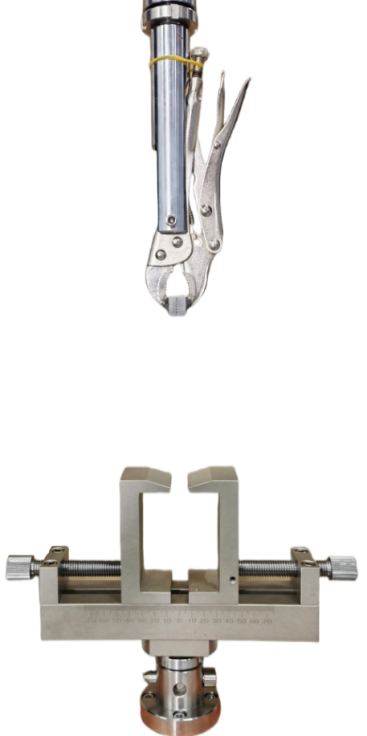

| MS-13E | 连接器张力夹具 |  | ●用于测试电线与连接器之间的拉力。 ●下夹具夹片宽度50mm，内高80mm，最大开口80mm。 |

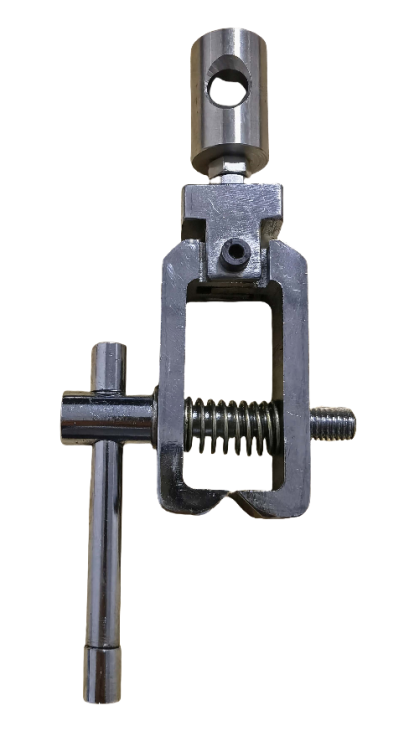

| MS-13F | 可调式小型端子拉伸夹具 |  | ●用于测试小型端子的拉力。 ●开口可调，最大开口8mm。 ●需与下夹具配合使用。 |
| MS-14A | 皮革双面撕裂夹具 |
| ●用于皮革试件的双面撕裂试验。 ●挂扣宽度为10mm。 |

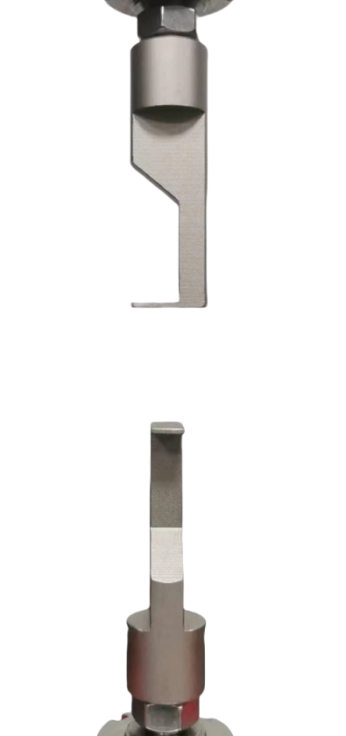

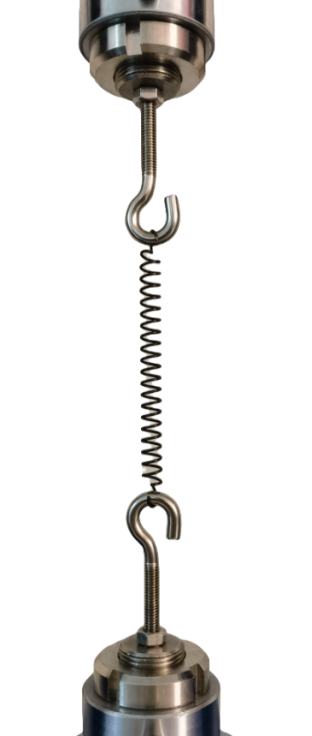

| MS-15A | 弯钩拉伸 夹具 |
| ●用于拉伸弹簧等产品拉力测试。 ●挂钩直径可选择6mm或8mm。 |
