产品功能：
lCNC全自动闭环控制，自动测量；一体化设计，测量方便；
l00”级稳定可靠的大理石底座，确保高测量速度、准确度和精密度

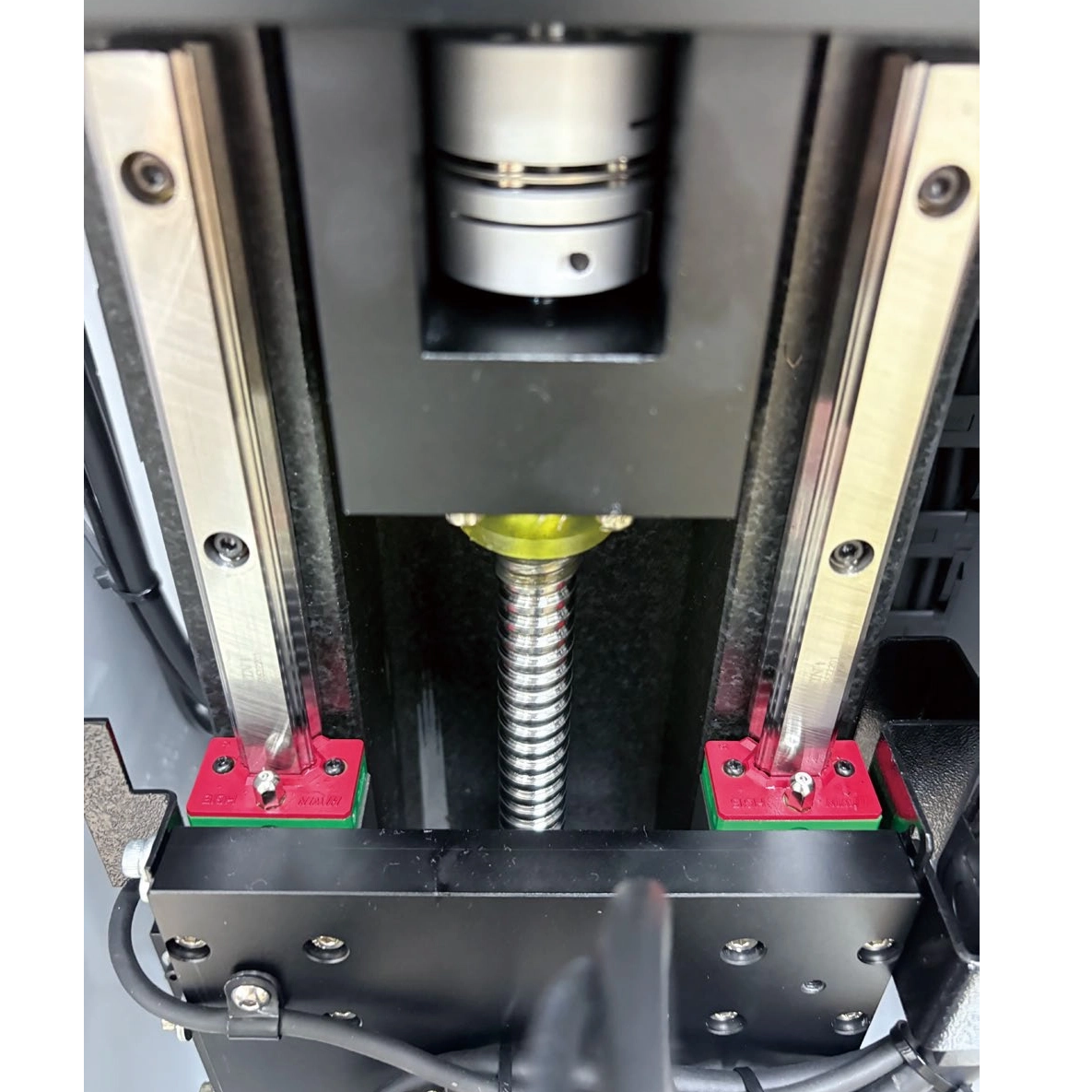

l精密直线导轨和研磨滚珠丝杠，交流伺服电机确保精度
l高精度光栅尺，分辨率1um，精度高，稳定性好；
l手动变焦镜头和1/2'彩色高分辨率CCD相机；

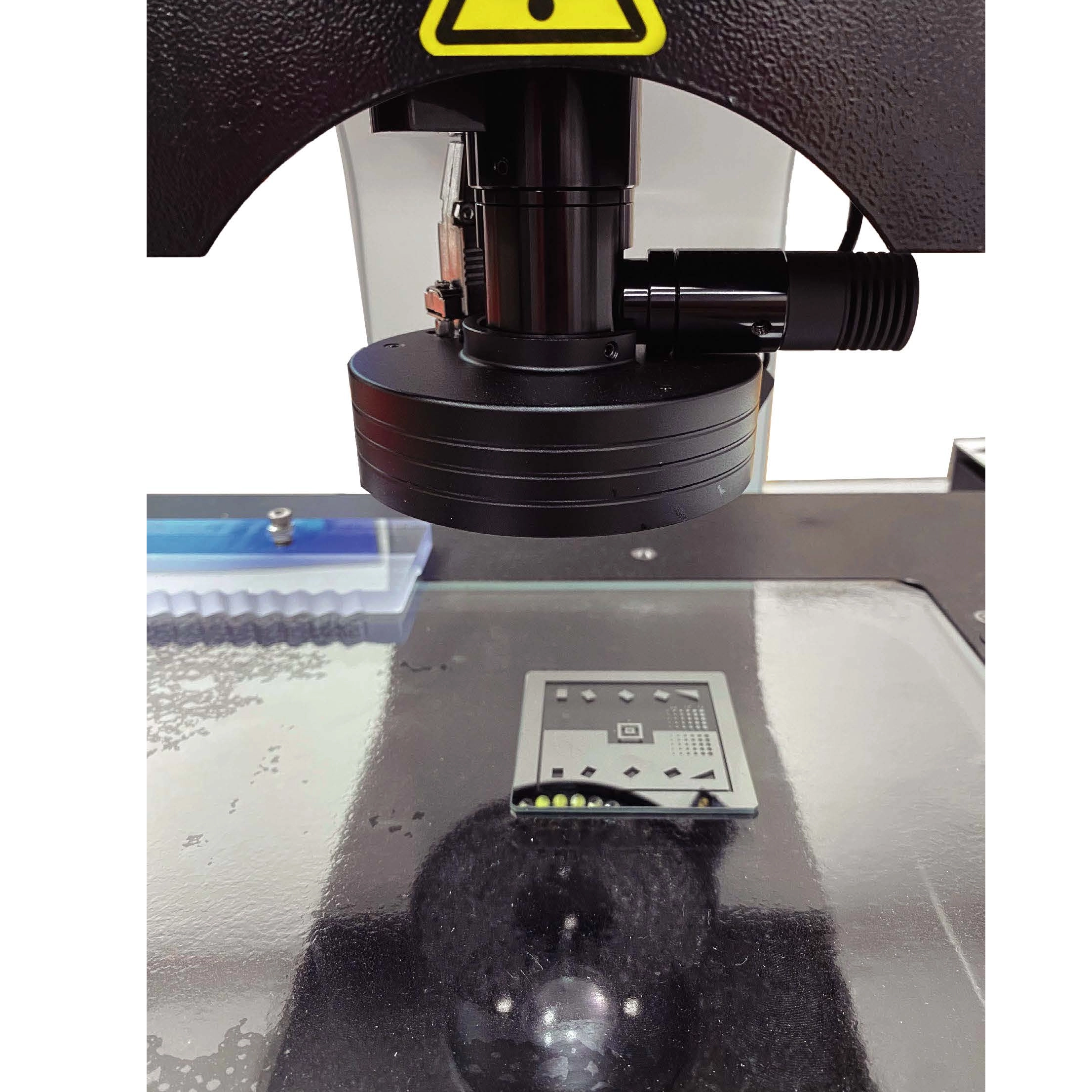

l可编程 5 环、8 区 LED 表面照明，由软件控制并具有记忆功能
l轮廓平行LED照明，可实现256级亮度智能调节；
l可选配进口接触式测头，实现3D测量；
产品应用：
l它被广泛用于机械制造，电子，汽车，硬件，塑料，模具和其他行业。
l它可以精确测量工件的尺寸、形状、位置公差，从而完成零件检验、形状测量、过程控制等任务。
| 数量： | |
|---|---|
虚拟管理单元
Mikrosize
产品描述
技术规范：
产品 名称 | CNC 自动 影像 测量 系统 | |||
2.5D 模型 | VMU-3020 | VMU-4030 | VMU-5040 | |
3D 模型 | VMU-3020P | VMU-4030P | VMU-5040P | |
X、Y轴 行程 | 300x200mm | 400x300mm | 500x400mm | |
Z轴 行程 | 200mm | |||
尺寸（mm） | 750x520x980 | 1000x620x990 | 1300x750x1000 | |
最大负载 能力 | 25公斤 | 25公斤 | 25公斤 | |
净重 | 240公斤 | 280公斤 | 360公斤 | |
X/Y/Z 三轴 光栅 尺(2.5D) | 分辨率：0.5μm | |||
准确性（UM） | E1（X/Y）= 2.5+L/100 | |||
可重复性 | ±2um | |||
运动系统 | X，Y，Z轴：螺丝杆 | |||
运动控制 | CNC自动伺服机芯控制 | |||
视频系统 | 1/2' 彩色 CCD 相机 | |||
自动 同轴 变焦镜头 | ||||
光学放大倍数：0.7-4.5倍；视频放大：20-148x | ||||
工作距离（标准）：92mm | ||||
对象视图（标准） | 11.1〜1.7mm | |||
速度（mm/s） | X、Y轴：200 Z轴：50 | |||
照明 | 轮廓 | 可调 256级 LED 平行照明 | ||
表面 | 256级 可调 5环 & 8区 LED 冷 照明 | |||
3D 测量 | 3D 模块 和 英国 雷尼绍 接触式 测头 | |||

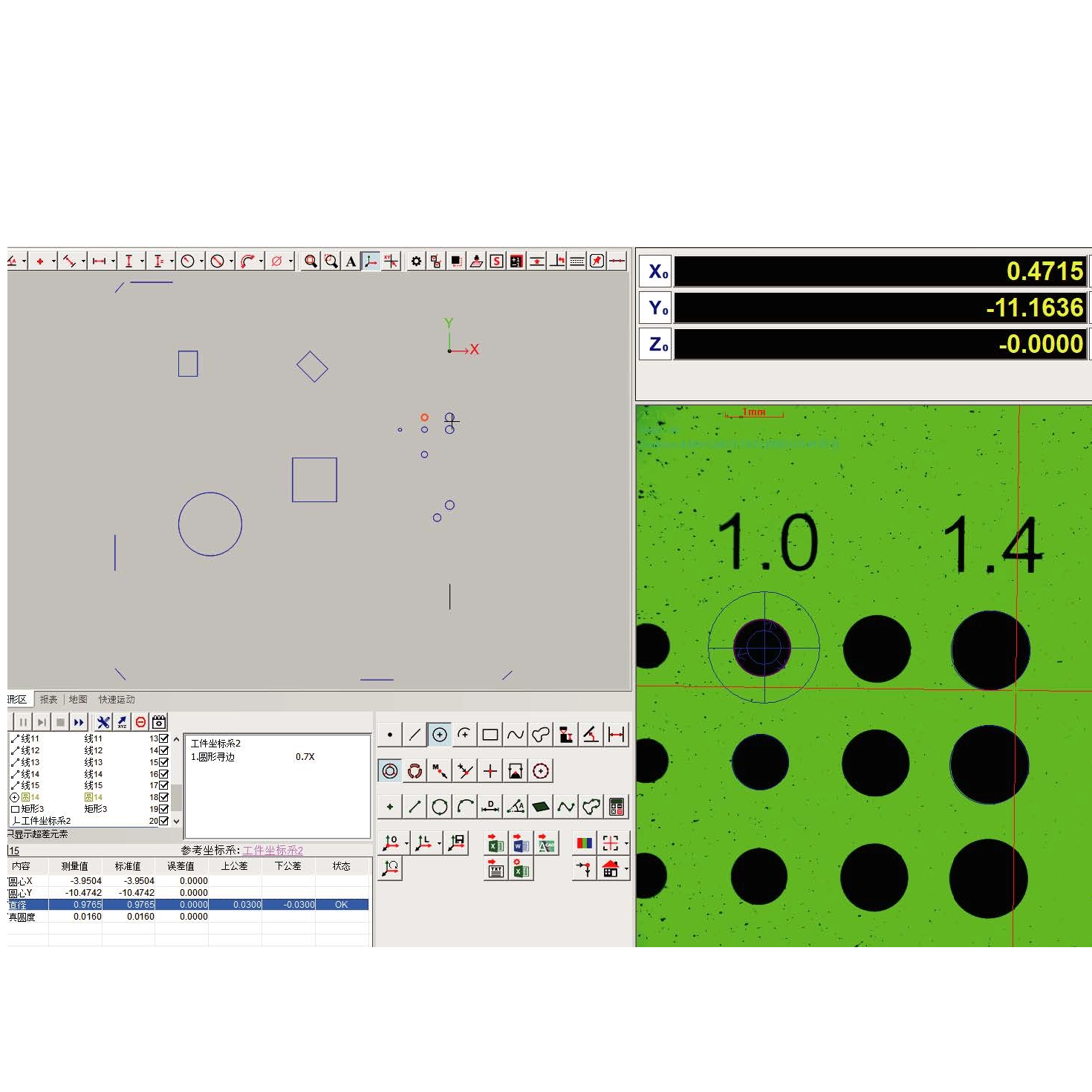

测量 软件 | Mikromea-CNC 2.5D CNC测量软件 | |||
工作环境 | 温度：20±2℃，温度变化<2℃/hr，湿度：30〜80％ | |||
电源 | AC 100〜220V 50/60Hz 10a | |||
VMU CNC 自动 影像测量系统 标准 交付：
产品 名称 | 产品 名称 | 产品 名称 |
测量 软件 | CCD 相机/视频采集 卡 | 手动 同轴 变焦镜头 |
大型机/戴尔PC系统 | 秤 传送 /运动 控制 卡 | 48 –分区 LED 照明 |
线性 标尺/校准 块 | 100mm 长 块(3D) | 雷尼绍 测头 MCP-K2(3D) |
