产品功能：

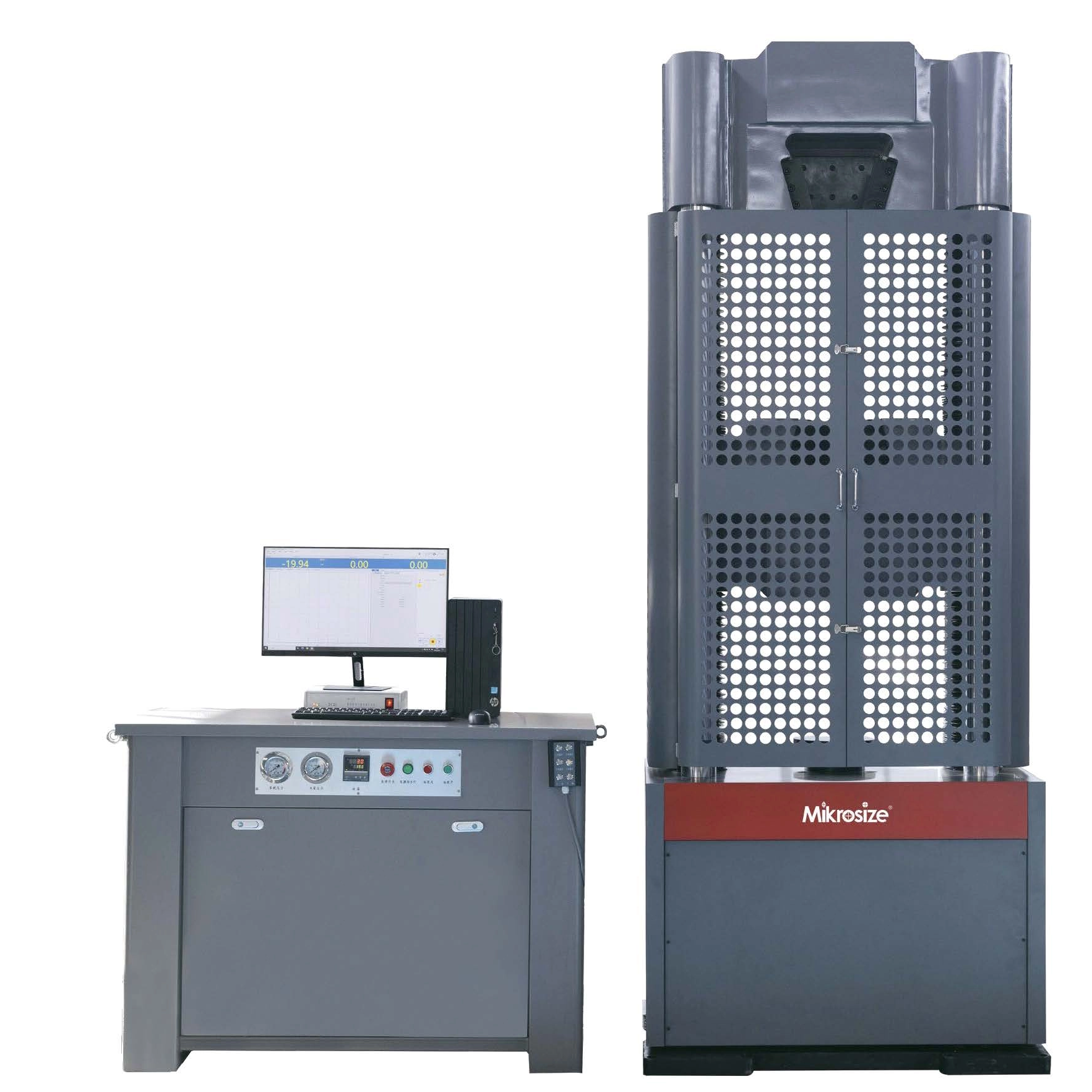

lWAW系列计算机控制的伺服 - 摩尔透明通用测试机适用于测试各种
金属和非金属材料，用于张力，压缩，弯曲和剪切测试。
l负载符合或超过以下标准：ASTM E4，ISO7500-1，EN 10002-2，BS1610，
DIN 51221。
l应变测量符合或超过以下标准：ASTM E83，ISO 9513，BS 3846
和EN 10002-4。
产品申请：
l金属 - （电线，杆，管，带，板，条）；
l紧固件（拉伸，证明，单剪和双剪切）；
l建筑材料（加固栏，电线，网格，折叠，混凝土和鸡蛋的压缩）等。
| 数量： | |
|---|---|
产品描述
技术规范：
模型 | UTM-H3KVN |
列数 | 6（4列和2个螺钉） |
负载容量 | 3000kn |
负载容量 | 300000kgf |
校准标准 | ISO 7500 |
校准标准 | 1级 |
测试负载精度 | ±1％ |
负载测量范围 | 1％〜100％fs |
负载分辨率 | 1/500,000 fs |
位移分辨率 | 0.01mm |
位移精度 | 指示值的≤±1％ |
变形测量范围 | 1％〜100％fs |
变形分辨率 | 1/±500000f的最大变形 |
变形精度 | 指示值的≤±1％ |
超负荷保护 | 全范围≥5％ |
主框架参数 | |
最大限度。拉伸测试空间 | 900mm |
最大限度。压缩测试空间 | 900mm |
两列之间的距离 | 720mm |
最大限度。活塞中风 | 250mm |
测试速度 | 0-50mm/min |
横梁调整以达到最大速度 | 约120毫米/分钟 |
控制参数 | |
控制模式 | 力闭环控制，变形闭环控制， 位移闭环控制 |
力控制控制速度范围 | 0.001％〜5％fs/s |
变形控制控制速度范围 | 0.001％〜5％fs/s |
附件参数 | |
夹紧模式 | 内置楔形型液压自动夹具 |
颚的总体尺寸 | 120*120mm |
圆形样品夹紧直径。范围 | @45-@80mm |
平面样品夹紧厚度范围 | 10〜40mm |
压缩板尺寸 | φ200mm |
机器参数 | |
负载框架维度（L*W*H） | 1200*950*3150mm |
石油动力尺寸（L*W*H） | 1250*1100*1100mm |
电源 | 3P 380V±10％，50-60Hz，5kW |
西北 | 9000kg |
工作温度 | 0至 +38°C（+32至 +100°F） |
湿度范围 | 10％至90％的非补充 |
标准交付：
姓名 | 数量 |
负载框架 | |

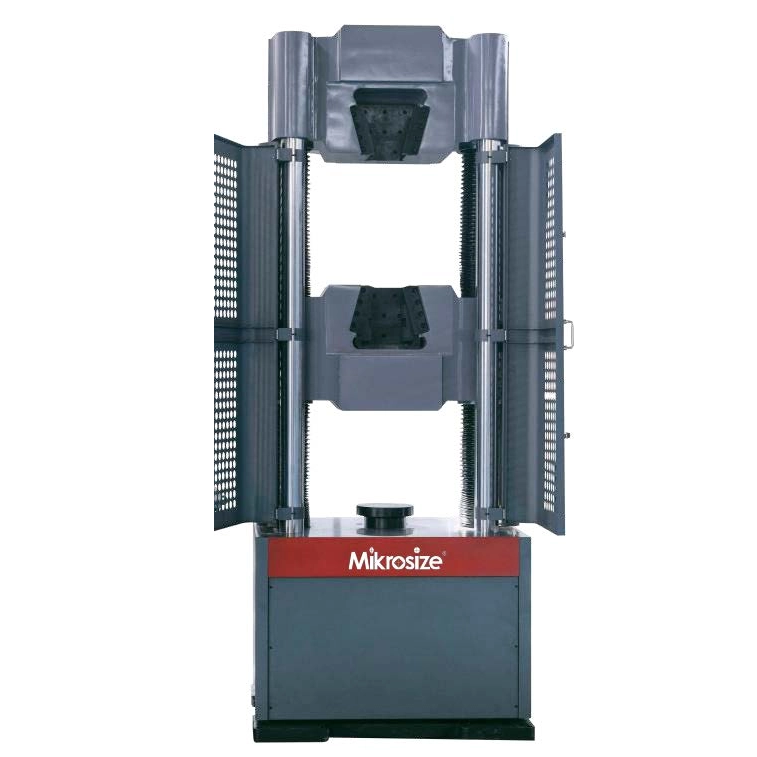

主机框架 | 1套 |
液压自动楔形拉伸握把 | 1套/每个 |
压缩灯具 | 1套 |

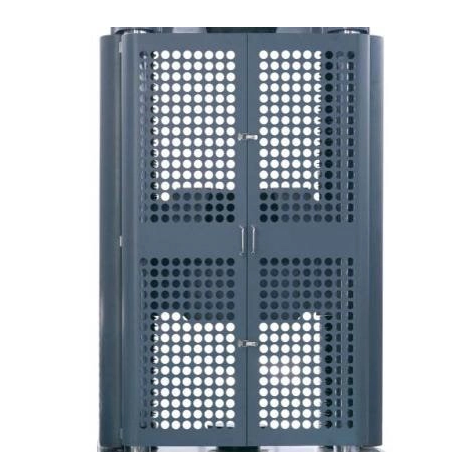

安全筛选 | 1套 |
伺服油电源系统 | |

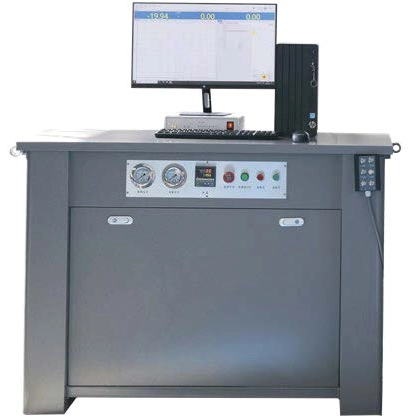

控制柜 | 1套 |
油箱 | 1套 |
伺服电机和驱动系统 | 1套 |
柱塞泵 | 1套 |
液压集成阀块 | 1套 |
压力量规 | 1套 |
高压油管 | 1套 |
磁交换阀 | 1套 |
测量和控制零件 | |

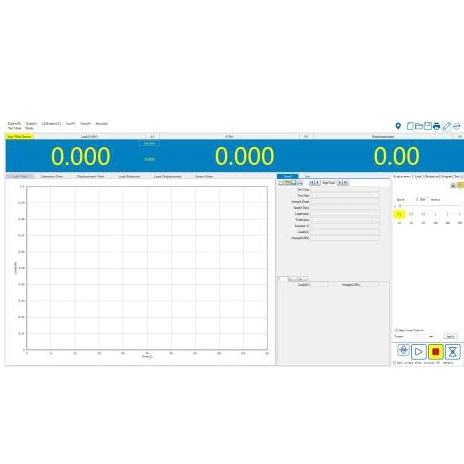

测量和控制软件 | 1套 |
控制系统 | 1套 |
负载电池 | 1套 |
手持控制器 | 1套 |
位移传感器 | 1套 |
电脑 | 1套 |
推文仪表计（可选） | 1套 |
其他 | |
说明手册，包装清单，证书 | 1套 /每个 |
