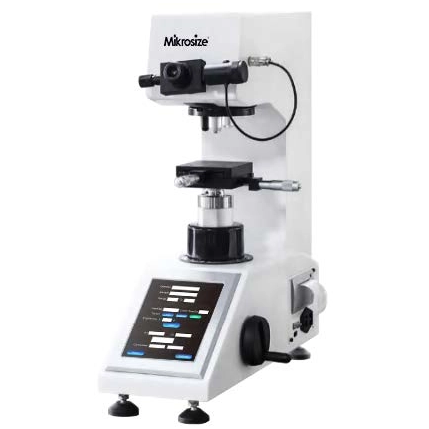

uVicky-1
Mikrosize
uVicky-1
产品描述
产品特点

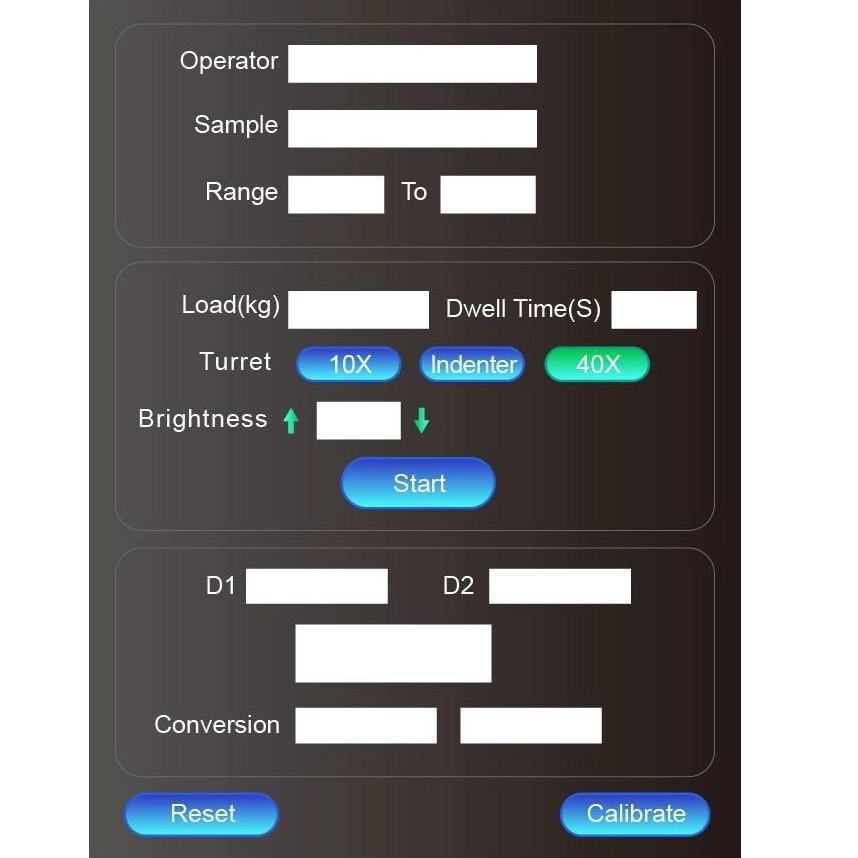

●8英寸触摸屏，菜单结构，数字目镜内置编码器，通过点击编码器按钮，自动计算压痕对角线长度D1、D2和硬度值。
●光学十字导轨引导，确保引导精度。
●高精度蜗轮杆，高传动比，保证传力更精准，实现稳定连续升降
●齿轮齿条传力，实现快速稳定的传力。
●配备双光路，一路用于目镜系统，另一路用于CCD相机，两路可同时工作。
●LED照明，使用寿命长，无需更换灯泡。光源亮度可无级调节
●测试设定参数受密码保护。

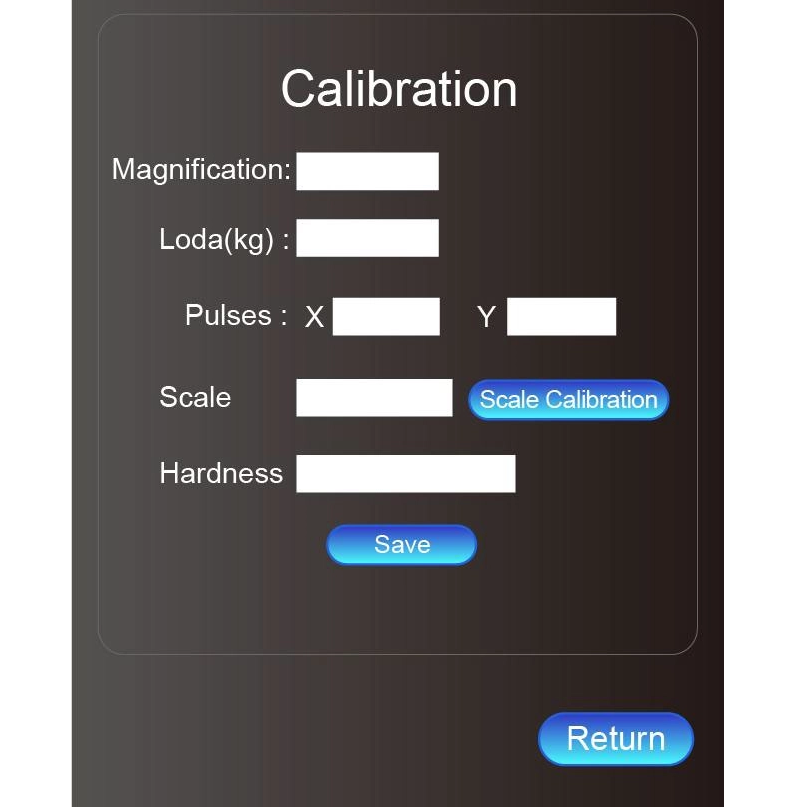

●可根据标准硬度块或长度尺进行标定，使硬度值更加准确
●带数字编码器的目镜结构，触摸屏直接显示硬度值和D1、D2值。
●配备5x/10x/20x/40x镜头的先进机器可用于测量，适合测试从最软到非常硬的广泛硬度范围的材料。
●具有硬度换算功能，可从HV换算为HRA、HRB、HRC、HBW等。
●具有HV、HK维氏、努氏硬度测试能力。
●可配备内置摄像头（选配），图像更清晰。
●RS-232接口连接计算机进行数据输出，测试结果可以EXCEL格式保存在USB（可选）中。内置微型打印机打印测试数据
●配有显微维氏压头智能盖，可保护压头受到试样或其他零件的碰撞。
●OK/NG判断功能。

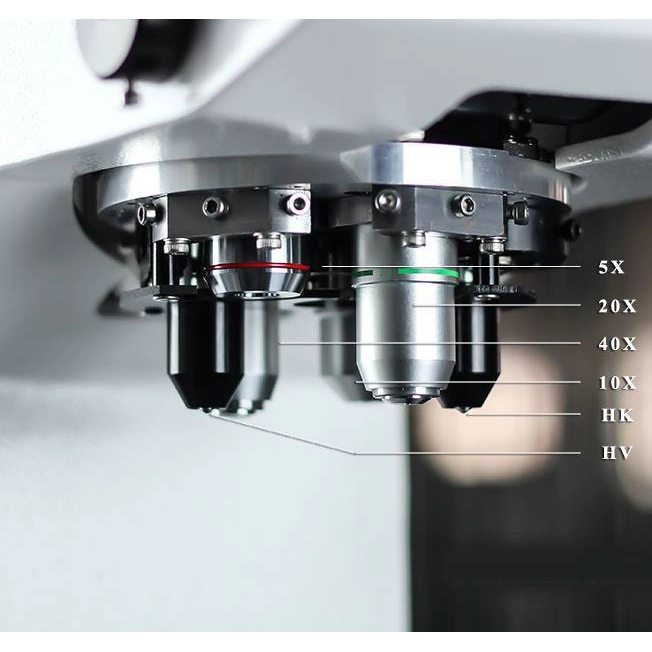

●实现1个显微维氏压头、4个物镜共5工位硬度试验机。
●标准英语操作，可定制其他语言
●触摸屏自动选择装载量，代替手动选择装载量
使力的变化更加平滑。（可选）
技术规格
产品名称 | uVicky-1显微维氏硬度计 | |||||
型号 | uVicky-1M-2E | uVicky-1A-2E | uVicky-1M-2 | uVicky-1A-2 | uVicky-1A-3 | uVicky-1A-4 |
炮塔 | 手动 | 自动 | 手动 | 自动 | 自动 | 自动 |
内置微型打印机 | 否 | 否 | 是 | 是 | 是 | 是 |
数据统计功能 | 是 | 是 | 是 | 是 | 是 | 是 |
物镜 | 10X(观察) 40X(测量) | 10X(观察) 40X(测量) | 10X(观察测量) 40X(观察测量) | 10X(观察测量) 40X(观察测量) | 10X(观察测量) 20X(观察测量) 40X(观察测量) | 5X(观察&测量) 10X(观察测量) 20X(观察测量) 40X(观察测量) |
目镜 | 10X 数字目镜，内置编码器 | |||||
总放大倍率 | 100X(观察) 400X(测量) | 100X(观察) 400(测量) | 100X(观察测量) 400X(观察测量) | 100X(观察测量) 400X(观察测量) | 100X(观察测量) 200X(观察测量) 400X(观察测量) | 50X(观察测量) 100X(观察测量) 200X(观察测量) 400X(观察测量) |
试验力 | 10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N)、 200gf (1.96N)、300gf (2.94N)、500gf(4.9N)、1000gf (9.8N) | |||||
硬度标尺 | HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1 | |||||
换算规模 | HRA、HRB、HRC、HRD、HRF、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T、HV、HK、HBW | |||||
加载速度 | ≤50μm/秒 | |||||
压头 | 标准矩形棱锥金刚石压头（136°±0.5°） | |||||
物镜中心和压头中心 | 重合精度误差<1um（物镜中心位置可调） | |||||
测量分辨率 | 0.01微米 | |||||
数据显示/输出 | 8英寸触摸屏显示器，可存储20个测试结果，USB驱动器，内置打印机和RS-232接口 | |||||
硬度测试范围 | 8~2900HV | |||||
装载方式 | 自动（加载、停留、卸载） | |||||
停留时间 | 1-99s(每步1秒) | |||||
测试空间 | 测试高度：100mm（垂直）；测试宽度：130mm（水平） | |||||
XY 测试砧 | 尺寸：100*100mm, 移动：25*25mm，移动分辨率：0.01mm | |||||
照明 | LED冷光源（可24小时连续使用，不发热，工作稳定，使用寿命可达10万小时） | |||||
机器尺寸&净重 | 540*260*650mm,50公斤 | |||||
包装尺寸&毛重 | 710*420*627毫米,68公斤 | |||||
电源 | AC220V+5%，50-60Hz(110V可用) | |||||
执行标准 | GB/T4340、ASTM E384 和 E92、EN-ISO 6507、JIS B-7734 | |||||
装箱单
名称 | 数量 |
配重轴 | 1个 |
目镜 | 1个 |
XY 测试砧 | 1个 |
梯度仪 | 1个 |
电源线 | 1根 |
产品合格证、保修卡 | 各 1 份 |
打印纸 | 1个 |
螺丝刀 | 2 把 |
名称 | 数量 |
砝码 | 6 件 |
显微硬度块 | 各1块 |
备用保险丝（2A） | 2个 |
防尘罩 | 1个 |
使用说明书 | 1份 |
触摸笔 | 1个 |
水平调节螺丝 | 4 件 |
