产品功能：

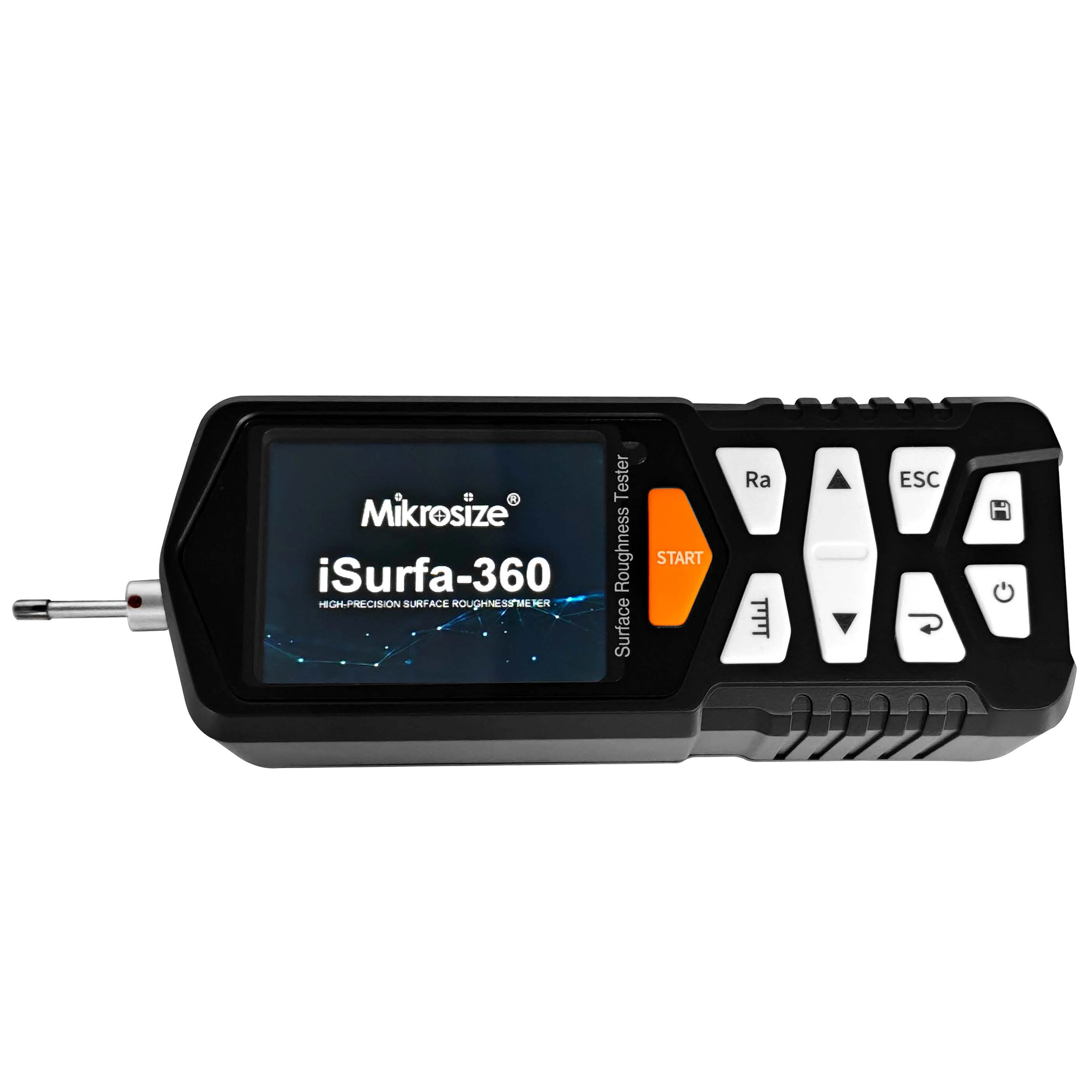

l便携性和环境适应性强：手持式设计尺寸较小（141×55×40mm），重量约400g。适用于车间、实验室等多种场景，可在-20℃至40℃环境下稳定运行。
l优异的测量性能：160μm大量程，Z轴最大分辨率0.001μm，示值误差±（5nm+0.1A），示值偏差≤3%，精度可靠；
l参数和标准广泛兼容：包括Ra、Rz等基本参数，以及RPc、Rk等高级参数。兼容ISO、ANSI、DIN、JIS等多个国家标准，满足多样化的测量需求。

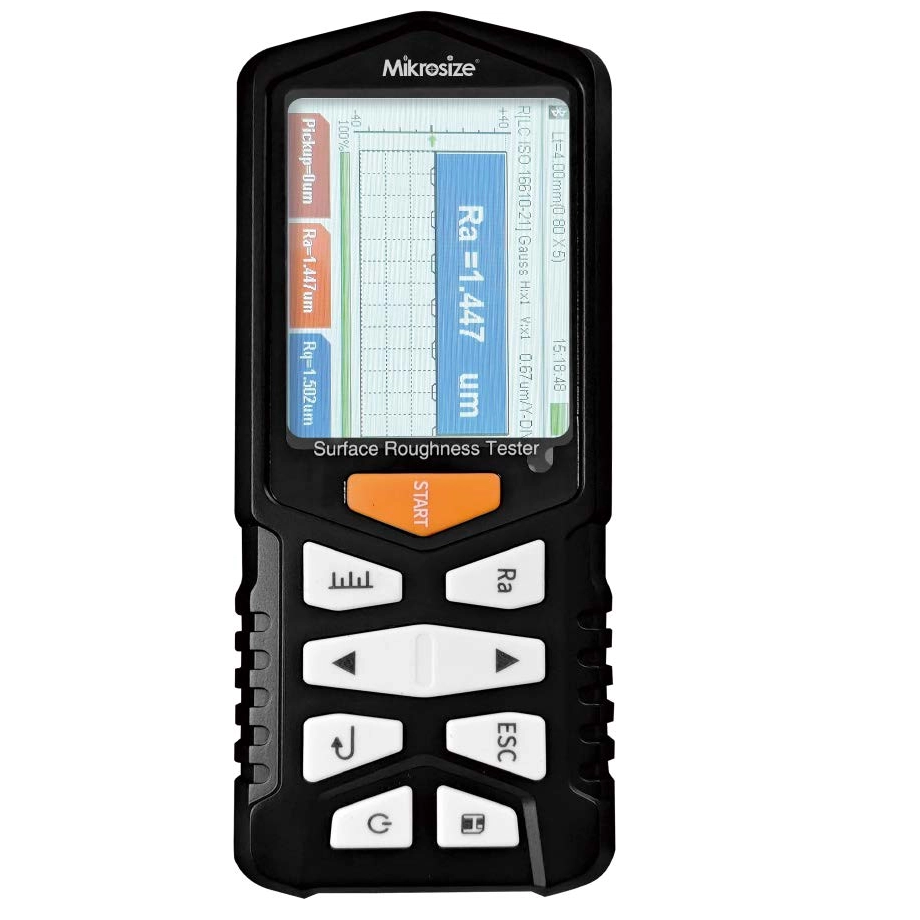

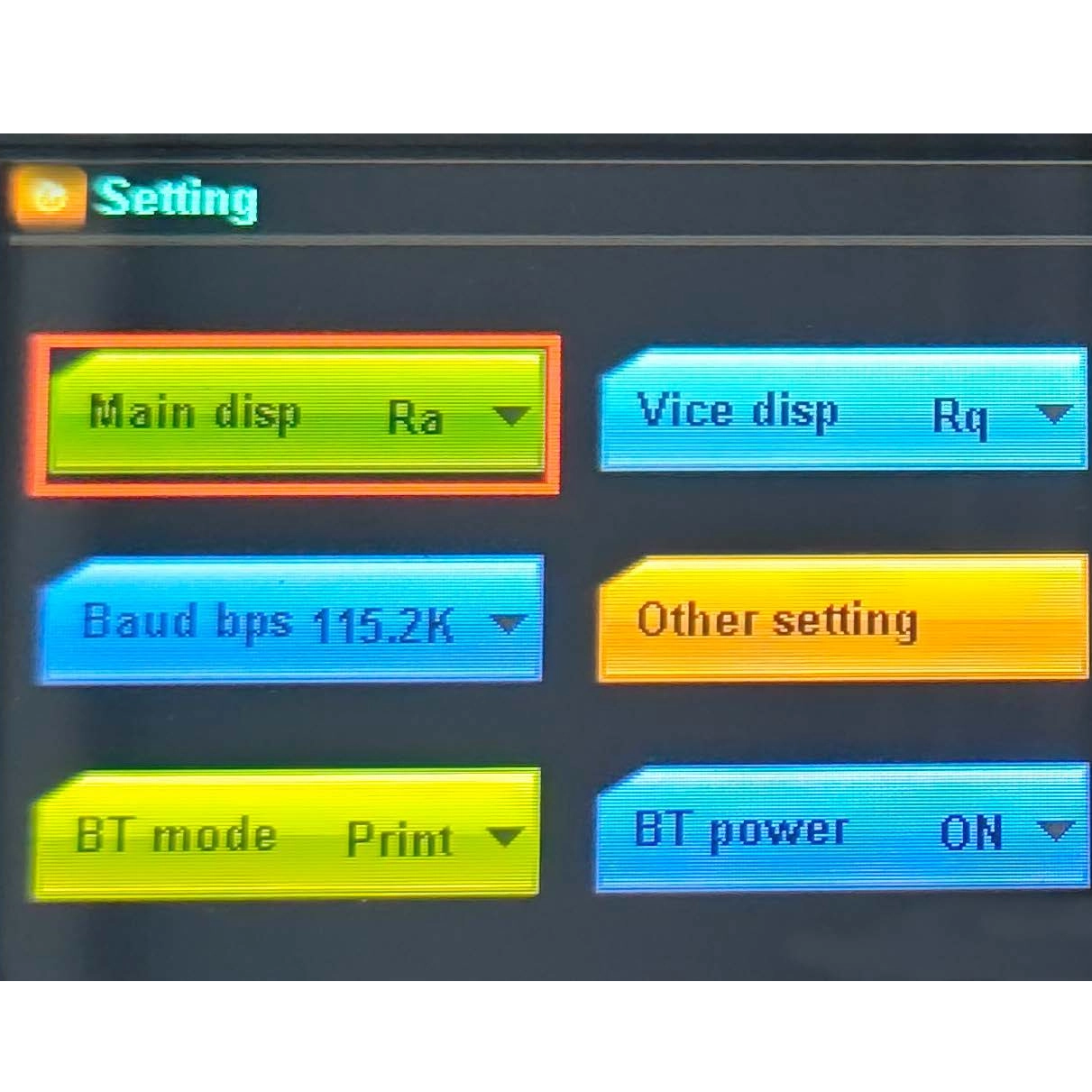

l操作和显示方便：128×64 OLED屏幕显示所有参数和图形。关键的定义很清楚。支持中英文切换。它可以自动进入睡眠模式并关闭以节省电量。

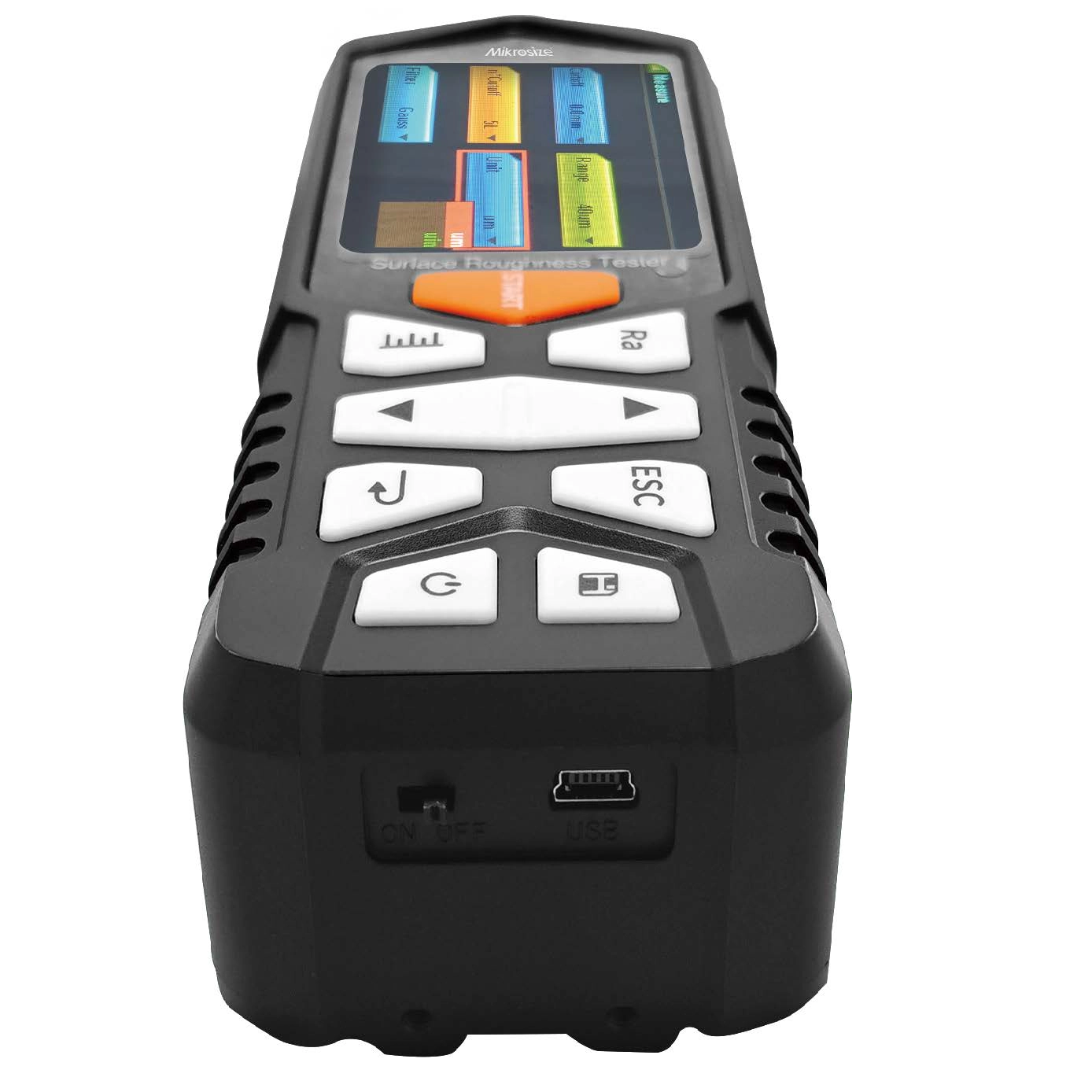

l超长的电池寿命和存储能力出色：内置锂电池可提供长达20小时的电力，支持USB充电，可存储100组原始数据和波形，具有实时时钟记录。
l广泛的功能和耐用性：全金属外壳坚固，可以连接到计算机/打印机。可选配曲面、小孔等专用传感器和测量平台，适合复杂的测量场景。
产品应用：
l车间和实验室日常检测：适用于车间校准站和实验室，用于测量各种机加工零件的表面粗糙度；
l特殊表面测量：配备曲面、小孔、深槽传感器，可测量曲面、小孔、深槽等特殊表面的粗糙度。
l现场移动检测：手持式设计，便携，适合生产现场环境，满足移动测量要求。
l测量室高精度测量：示值误差小、变异性低，可在测量室实现高精度粗糙度检测。
lPC机数据深度分析：使用PC机专用软件，上传数据、分析波形、处理测量信息；
l现场结果实时输出：打印机可打印全部或特定参数，实现测量结果的快速获取和记录。
| 数量： | |
|---|---|
产品描述
技术规范：
姓名 | 规格 | |
措施 范围 | Z轴 （垂直的） | 160μm |
X轴 （水平的） | 17.5毫米 | |
分辨率 | Z轴 （垂直的） | 0.01μm/±20μm |
0.02μm/±40μm | ||
0.04μm/±80μm | ||
措施 项目 | 范围 | Ra Rz==Ry(JIS) Rq Rt==Rmax Rp Rv R3z R3y Rz(JIS) Rs Rsk Rku Rsm Rmr RPc、Rk、Rpk、Rvk、Mr1、Mr2 |
标准 | ISO 4287国际标准； ANSI B46.1美国标准； DIN 4768 德国标准； JIS B601 日本标准 | |

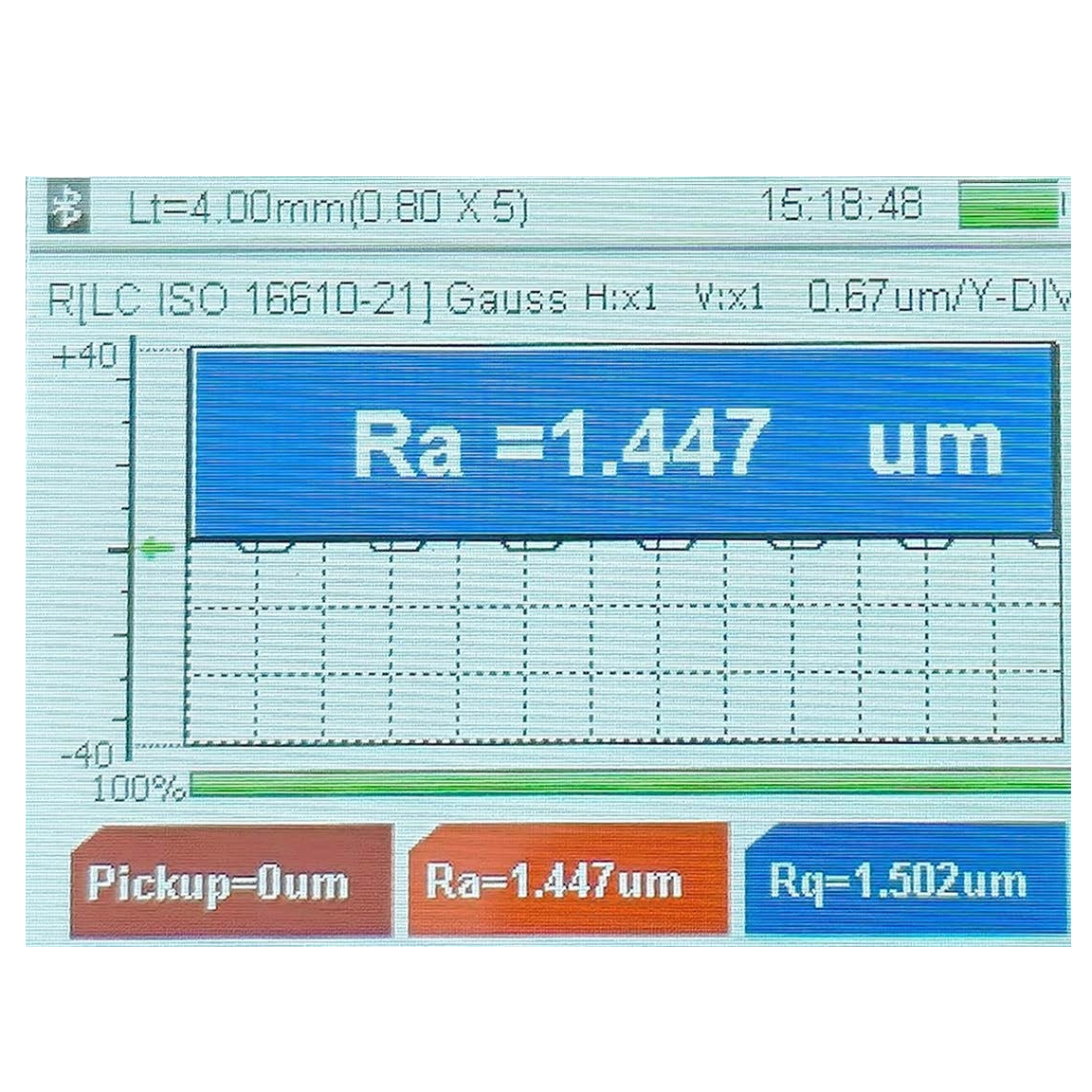

图形化 | 支持率曲线、粗糙度、原始轮廓、滤波 波形 | |
筛选 | RC、PC-RC、高斯、差压 | |
取样长度（ l r） | 0.25,0.8,2.5mm | |
评价长度（ l n ） | L n= l r×n n=1~5 | |

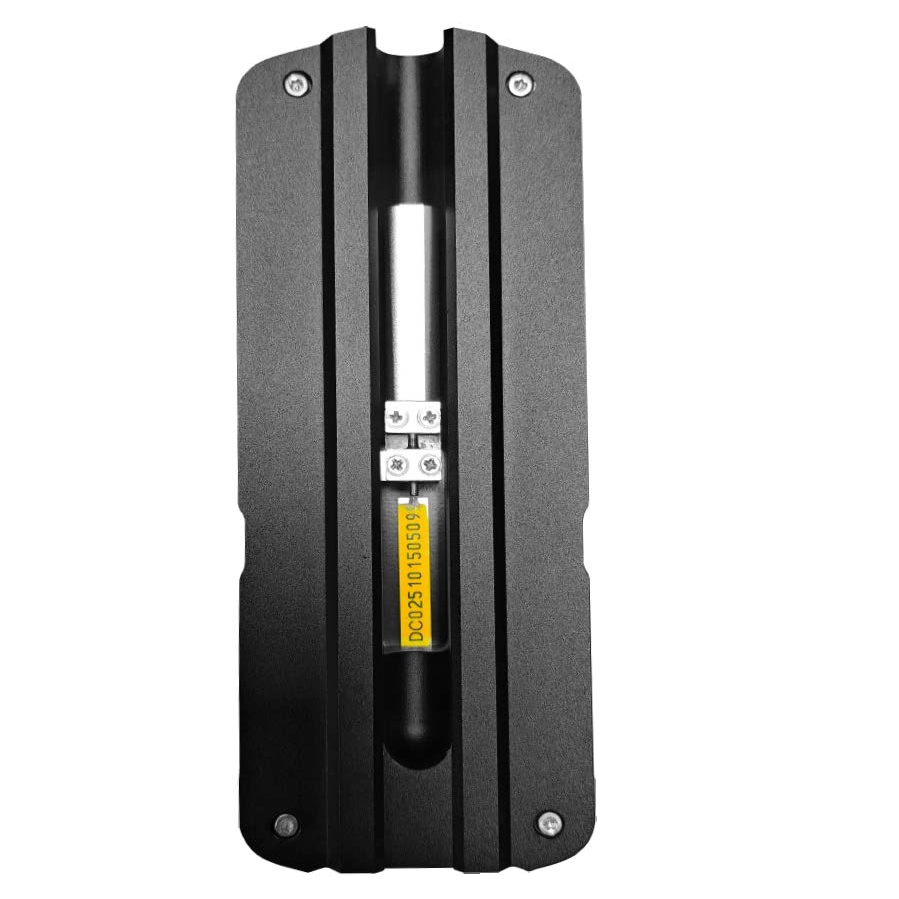

传感器 | 测量原理 | 位移式差动电感 |
接触针 | 天然金刚石，锥角 90 度， 尖端半径5 微米 | |
力 测量 | <4mN | |
导向头 | 硬质合金，滑动方向半径40mm | |
滑动速度 | l r=0.25， Vt=0.135mm/s | |
l r=0.8， Vt=0。 5毫米/秒 | ||
l r=2。 5、 Vt=1mm/s | ||
返回， Vt=1mm/s | ||
| 指示准确性 | 0.001微米 | |
| 示值误差 | ±(5nm+0.1A) A：多行模板参数Ra标准值 | |
| 指示变化 | 不超过3% | |
大纲的其余部分 | 不大于0.010微米 | |
电源 | 内置锂离子充电电池，由 DC5V、800mA充电器充电 | |
形状尺寸 | 141×55×40毫米 | |
重量 | 约400克 | |
| 工作环境 | 温度：-20℃～40℃ 湿度：<90%RH | |
| 储运 环境 | 温度：-40℃～60℃ 湿度：<90%RH | |
| 可选配件 | 表面传感器、小孔传感器、深沟传感器、 延长杆、转接杆、微型打印机、200mm测量 平台，300mm大理石测量平台 | |
标准交付：
姓名 | 数量 |
粗糙度测量仪主机 | 1个 |
粗糙度传感器 | 1个 |
高度可调支撑架 | 1个 |
传感器保护盖 | 1个 |
校准试块 | 1个 |
测试块支持 | 1个 |
充电器 | 1个 |
USB 充电线 | 1个 |
螺丝刀 | 1个 |
用户手册 | 1个 |
合格证书 | 1个 |
保修卡 | 1个 |
仪表箱 | 1个 |
可选送货：
可选交付 | 热敏打印机 |
表面传感器 | |
深槽传感器 | |
小孔传感器 |
推荐 采样 长度 表 ：
Ra(μm) | Rz(μm) | 取样长度λc(mm) |
>5~10 | >20~40 | 2.5 |
>2.5~5 | >10~20 | |
>1.25~2.5 | >6.3~10 | 0.8 |
>0.63~1.25 | >3.2~6.3 | |
>0.32~0.63 | >1.6~3.2 | |
>0.25~0.32 | >1.25~1.6 | 0.25 |
>0.20~0.25 | >1.0~1.25 | |
>0.16~0.20 | >0.8~1.0 | |
>0.125~0.16 | >0.63~0.8 | |
>0.1~0.125 | >0.5~0.63 | |
>0.08~0.1 | >0.4~0.5 | |
>0.063~0.08 | >0.32~0.4 | |
>0.05~0.063 | >0.25~0.32 | |
>0.04~0.05 | >0.2~0.25 | |
>0.032~0.04 | >0.16~0.2 | |
>0.025~0.032 | >0.125~0.16 | |
>0.02~0.025 | >0.1~0.125 |
