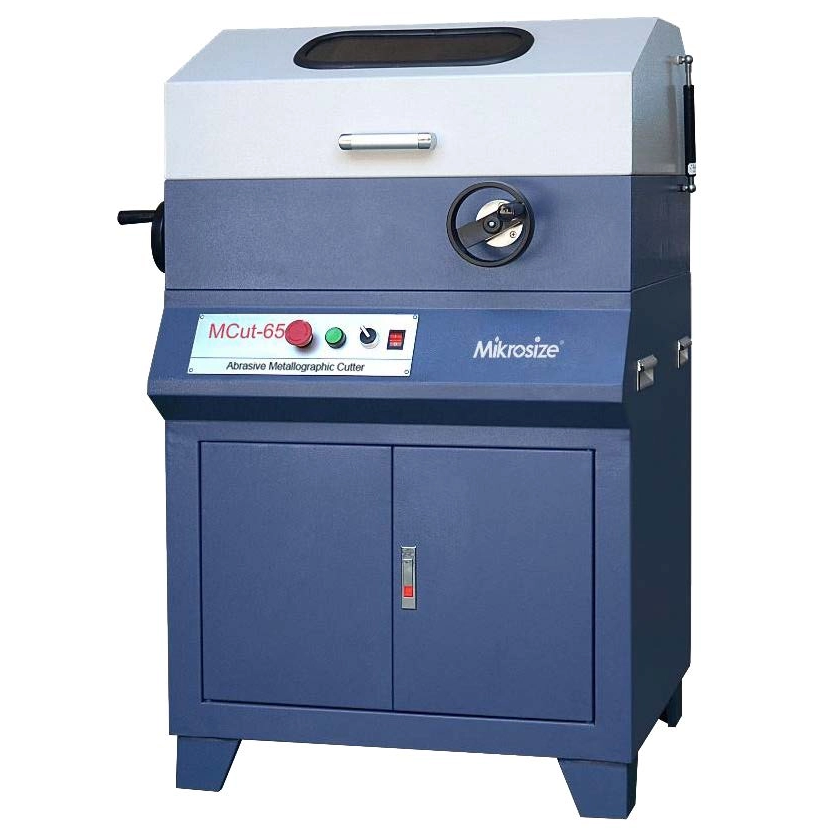

MCut-65
Mikrosize
产品描述
产品特点
●X轴手动移动控制切割厚度

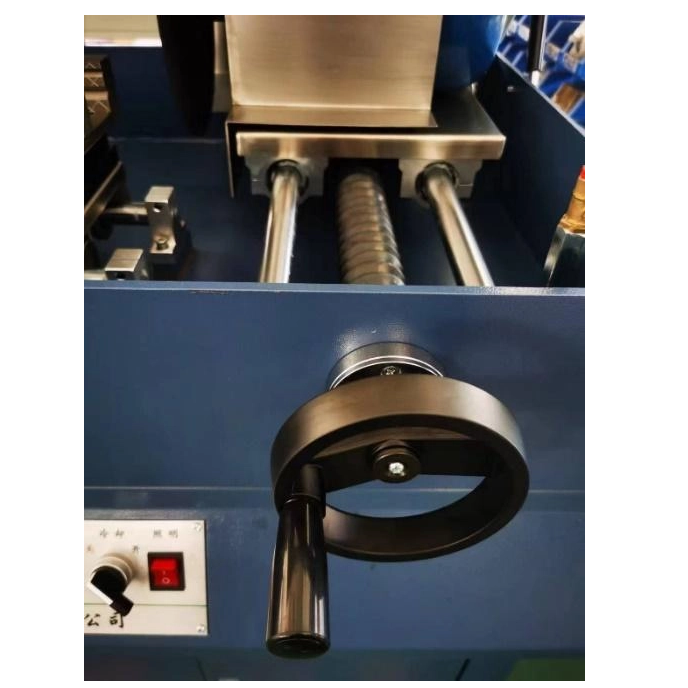

●Y轴进给控制样品切断
●1.5kW电机，切割能力强，操作方便。

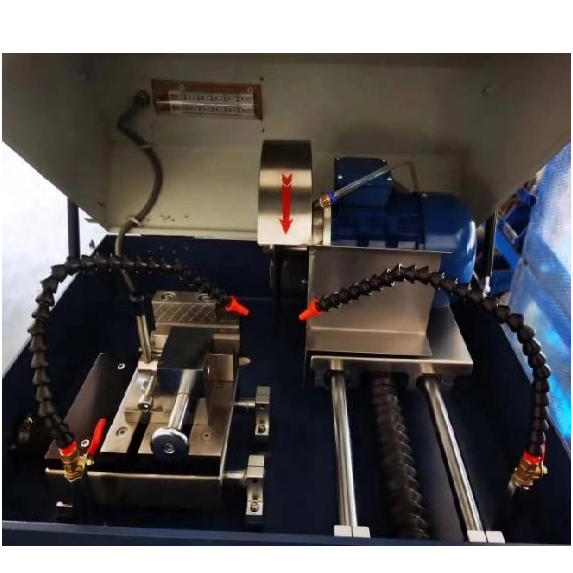

●夹紧装置及切割台主要部件均采用不锈钢材质，使用寿命长，维护方便。

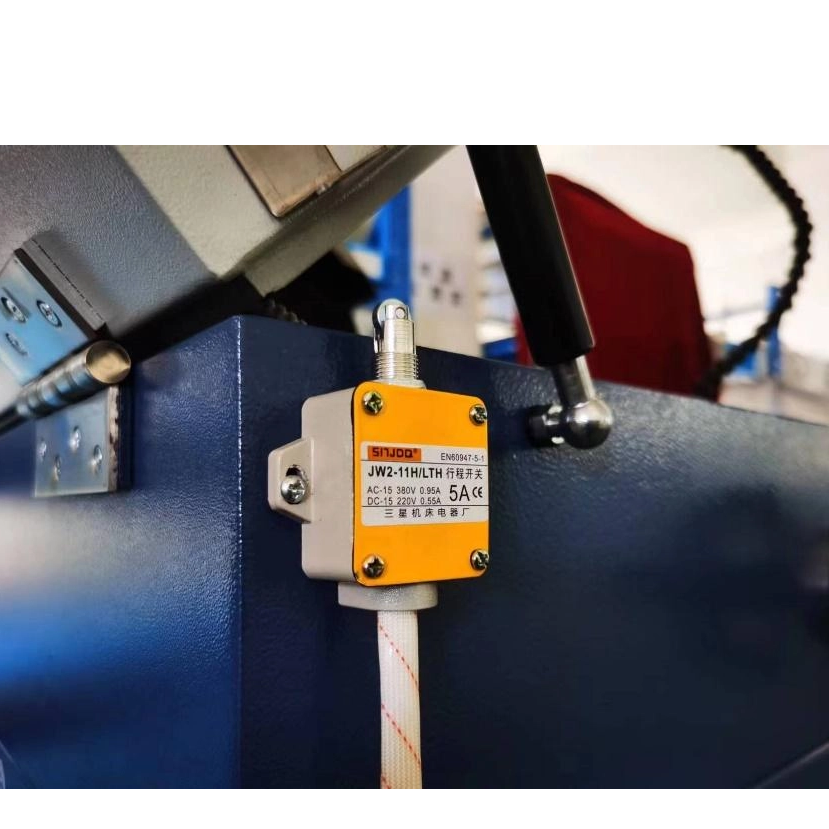

●切割室采用封闭结构，带安全限位开关
●透明有机玻璃窗，内置LED灯用于切割观察
●柜式结构，方便存放各种切割耗材。
● 采用循环冷却水箱，切割后的样品表面光亮平整，无烧伤现象。
技术规格
产品名称 | 手动磨料金相切割机 |
模型 | MCut-65 |
切割方式 | 手动，主轴Y向进给 |
切割轮 | Φ250×2×Φ32mm |
切割能力上限 | 65×65毫米 |
X轴行程 | 45毫米 |
Y轴行程 | 270毫米 |
主轴转速 | 2800转/分 |
电机功率 | 1.5千瓦 |
切割台 | 130×190mm，T型槽12mm |
夹具 | 快速夹钳，钳口高度60mm |
电源 | 380V，50Hz，6A，三相四线 |
机器尺寸 | 700×520×1110毫米 |
净重 | 170公斤 |
水箱容量 | 60L |
泵流量 | 25升/分钟 |
水箱尺寸 | 565×360×600毫米 |
水箱重量 | 27公斤 |
可变切割轮可选
系列 | 姓名 | 材料 | 应用 | 规格 |
A系列 | 氧化铝切割轮 A2：45~55HRC | 氧化铝 | 适用于普通钢材、碳钢、合金钢、铸铁、未淬火钢等的切割。 | (250×1.2×32)(250×1.5×32) (250×2×32) |
(300×1.5×32)(300×2×32) | ||||
(350×2.5×32) | ||||
(380×2.8×32) | ||||
(400×3×32) | ||||
B系列 | 氧化铝切割轮 B2：45~55HRC | 氧化铝 | 适用于优质碳素钢、合金结构钢、工具钢、轴承钢、不锈钢、高速钢及高硬度淬火钢等材料的切削加工。 | 180×1×22 |
205×1.2×32 | ||||
(250×1.2×32)(250×1.5×32)(250×2×32) | ||||
(300×1.5×32)(300×2×32) | ||||
(350×2.5×32) | ||||
C系列 | 碳化硅 | 碳化硅 | 用于有色金属材料（铜、铝、锌、钛、铸铝、钨钼合金、硬质合金等）和非金属脆性材料（玻璃、陶瓷、岩石等）的切割。 | (250×1.2×32)(250×1.5×32)(250×2×32) |
(300×1.5×32)(300×2×32) | ||||
D系列 | 氧化铝切割轮 D2：45~55HRC | 氧化铝 | 适用于高钒高速钢、合金钢、工具钢及高韧性、高粘度、易烧伤材料等的切削加工。 | (250×1.5×32)(250×2×32) |
(300×1.5×32)(300×2×32) | ||||
定制 | 氧化铝切割轮（红砂） | 氧化铝 | 用于切割硬质黑色金属。 | (250×1.2×32)(250×1.5×32)(250×2×32) |
(300×1.5×32)(300×2×32) | ||||
超薄精密 | 金刚石切割轮 | 钻石 | 适用于塑料、橡胶、牙科矫形材料、高硬度陶瓷、玻璃、电子元件、印刷电路板、有色金属材料、岩石、有色复合材料等的切割。 | (100×0.7×12.7) |
(180×0.8×22) | ||||
(200×1×32) | ||||
(250×1.2×32) | ||||
(300×1.5×32) | ||||
CBN 切割轮 | 立方氮化硼 | 适用于铁基金属、超级合金材料、钴基合金、镍基合金、高碳合金、高速钢、钨钼合金、耐热合金、铸造磁体、钛合金等材料的切削加工。 | (100×0.7×12.7) | |
(180×0.8×22) | ||||
(200×1×32) | ||||
(250×1.2×32) | ||||
(300×1.5×32) | ||||
岩相学 | 钻石 | 用于切割岩相材料。 | (250×2×32) | |
锯片 | 齿锯片 | 硬质合金 | 用于铝、铝合金等高粘度材料的切割。 | (180×1.8×25.4) |
(200×2×32) |
装箱单
名称 | 规格 | 数量 |
机器主机 | / | 1套 |
水箱 | / | 1套 |
切割轮 | Φ250×2×Φ32mm 树脂切割轮 | 1个 |
切割液 | 3公斤 | 1瓶 |
扳手 | 36毫米、14×17毫米、24×27毫米 | 各1个 |
进水管 | 1/2金属管 | 1个 |
出水管 | Φ32mm | 1个 |
使用说明书 | / | 1份 |
