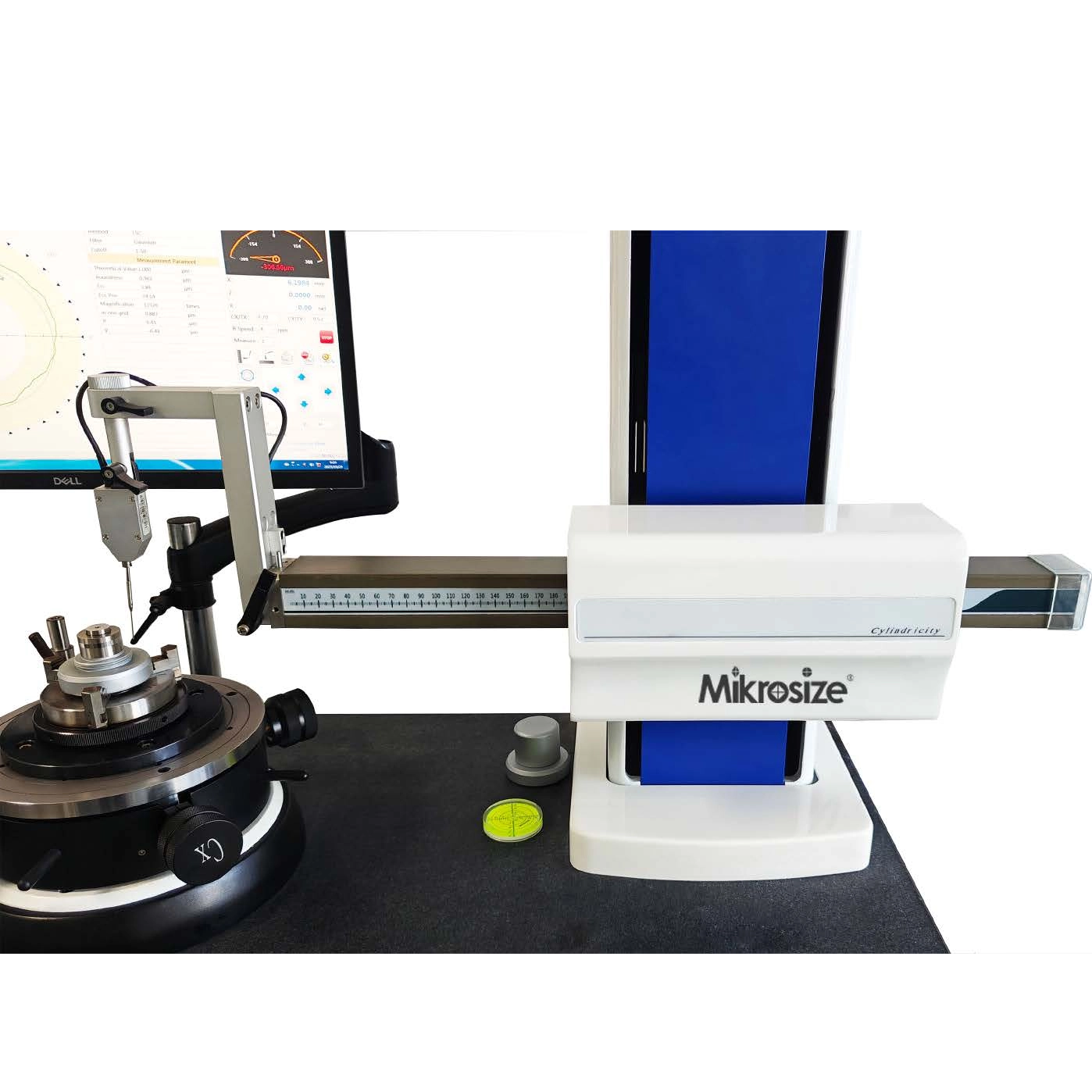

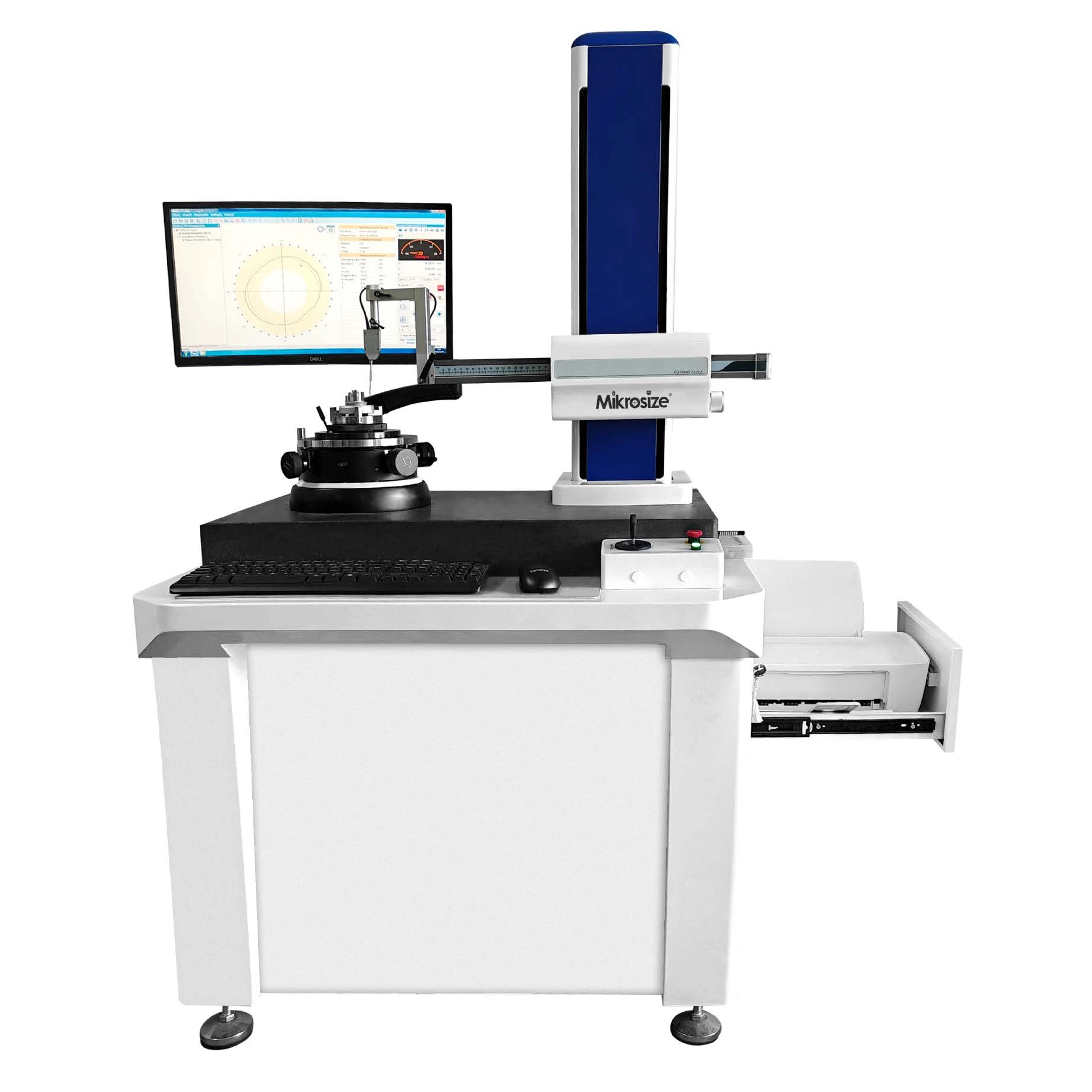

MRC-300M 圆度、圆柱度测量仪

产品功能：

l采用高精度空气静压主轴为基准，无磨损，保持长期精度。
l采用工件旋转的半径测量方法。
l可测量各种规则和不规则环形工件的圆度、圆柱度、直线度、跳动、总跳动、锥度、直径、同心度、同轴度、平面度、平行度、垂直度、偏心度等参数。
l可分析表面波纹度（Wc、Wp、Wv、Wt、Wa、Wq），进行频谱分析和波高分析。
l可测量活塞外圆的横截面椭圆度和纵向轮廓（可选）。
l立柱行程可选400/500/700mm，支持定制更大行程。

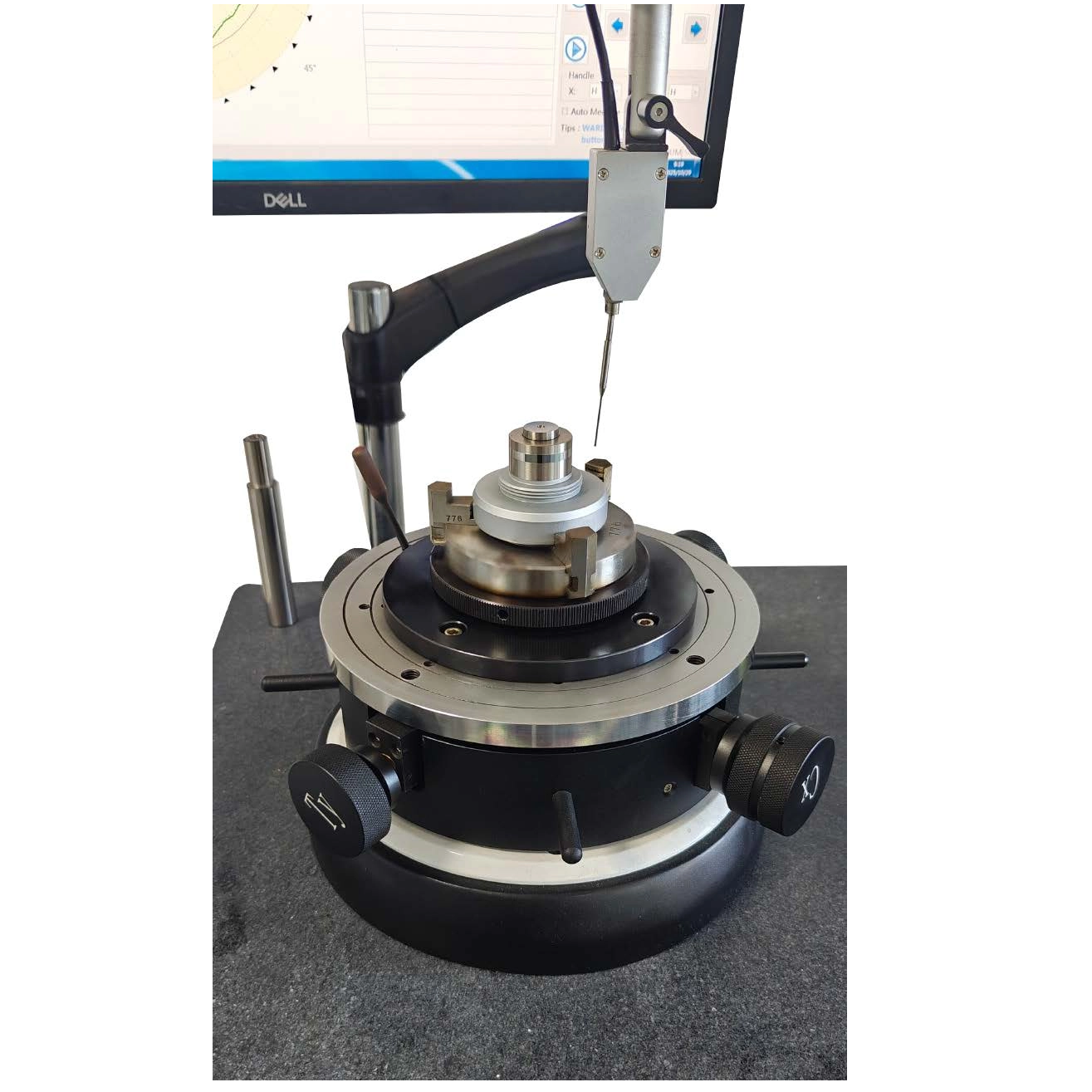

l自定心和调平工作台，有手动或自动版本。
l主轴可承重30kg，支持更大负载定制。
l标准配备空气过滤器。
l四种圆度评定方法：最小区域法、最小二乘法、最小外接圆法、最大内切圆法。
l圆度过滤器范围：1-500、1-150、1-50、1-15、15-500。
l波纹度过滤器范围：3-16、17-100。
l数据采集采用进口精密圆光栅，精度高达0.0125μm，每圈采集14400点，保证高精度和稳定性。

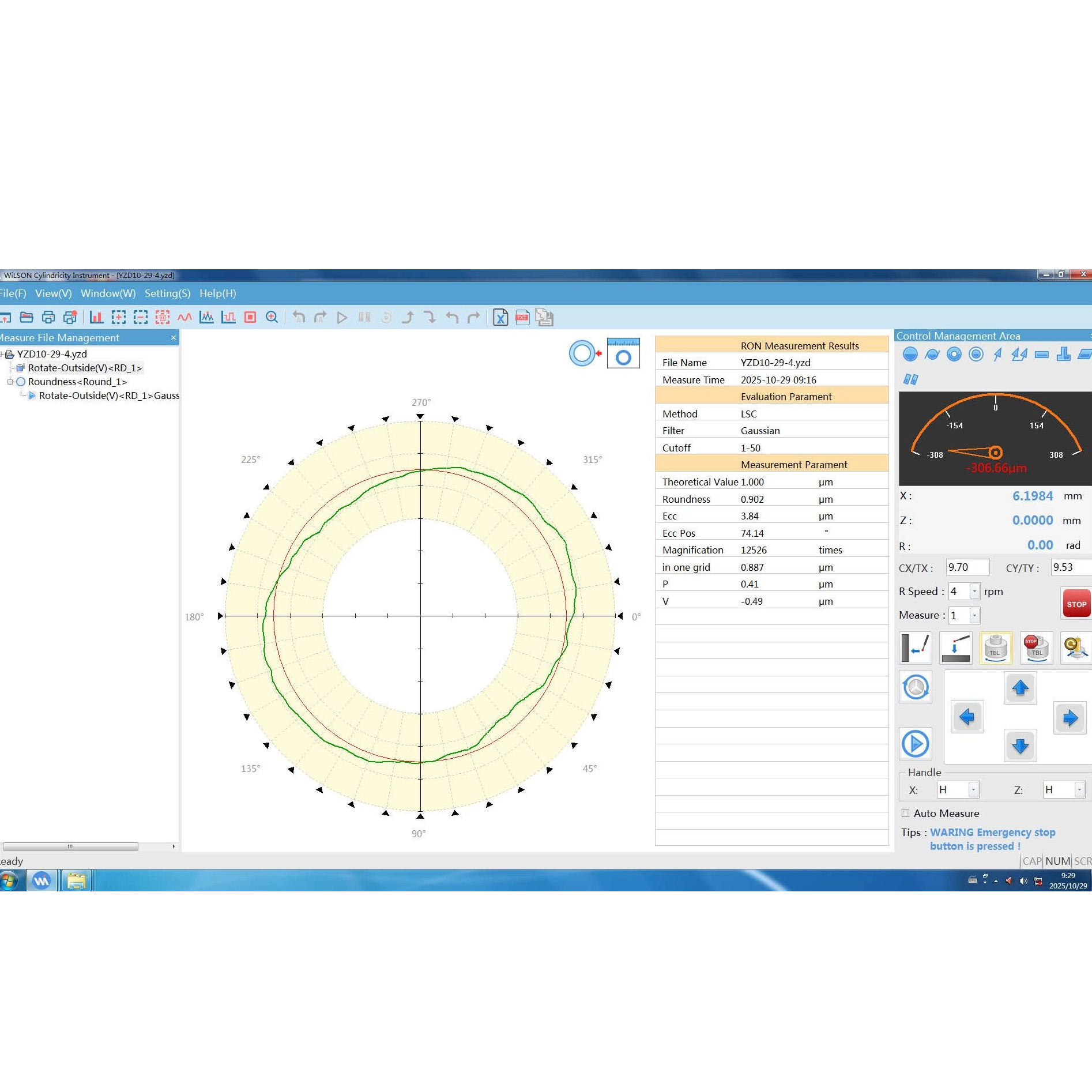

l测量软件是基于CA系统的软件，运行在Windows操作系统上，支持WinXP、Win7、Win10和Win11。
l还可以测量和处理部分圆弧。
l自动识别轮廓中断，并具有自动或手动消除间隙和异常点的功能。
lSPC统计分析：对大量测量数据进行统计分析，提供图形化分析报告。
l可设定工艺要求判断测量参数，提高质量控制的可视性。
l支持在同一页上打印单个或多个测量数据。

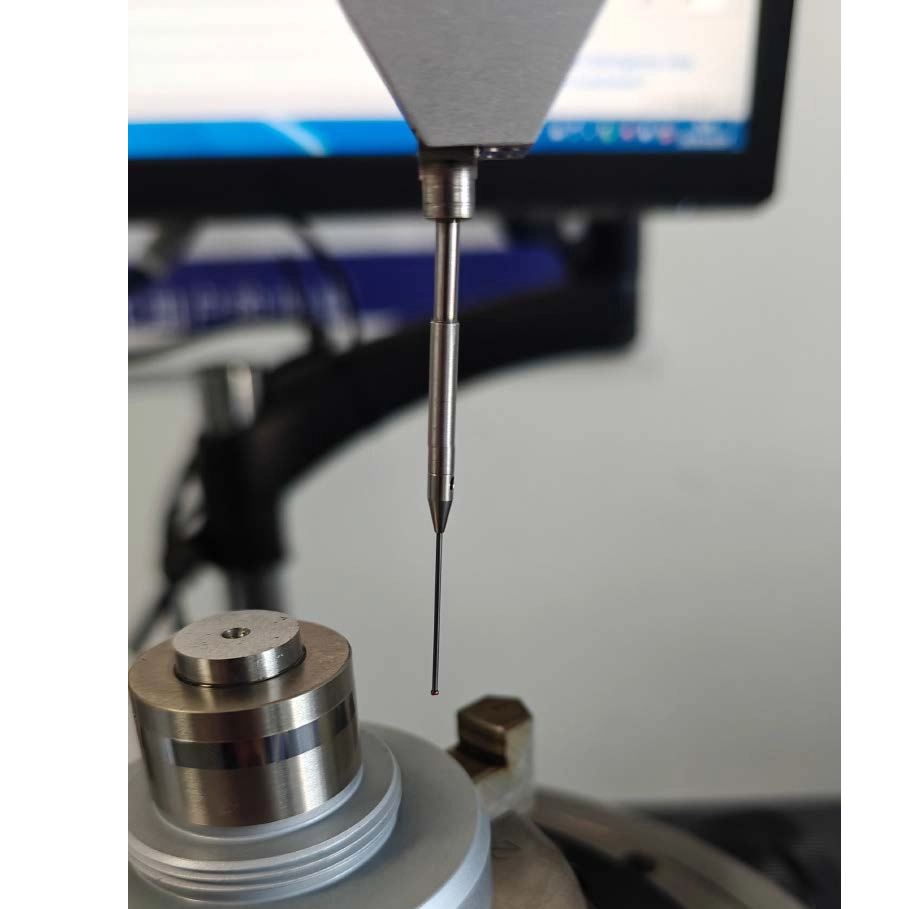

l标配Φ2mm红宝石探头；可选配不同规格的红宝石探头。
l符合 JJG 429、ISO 1101 和 ISO 12180 等行业标准。

产品申请：

l汽车制造
检查发动机曲轴、凸轮轴、活塞销、轴承内外圈等核心部件，确保动力传输精度和装配密封性。
l航天
验证航空发动机叶片轴、液压系统阀芯、涡轮轴等关键部件满足极端工况下的精度要求。
l轴承/密封件行业
批量检测轴承滚动体、密封环槽等部件，确保旋转精度和密封性能。

状态：

数量：



询价加入询价篮

产品描述

产品描述

技术规范：

物品		圆度、圆柱度测量仪
模型		MRC-300M
测量范围	最大工件回转直径	320mm
	最大测量直径	270毫米
	最大测量高度	300毫米
	最大测量深度	100mm（根据探杆长度确定）
	最大承载能力	25公斤
空气静压主轴精度	径向误差	（0.025+4H/10000）μm H：距平台的测量高度
空气静压主轴精度	轴向误差	（0.025+4X/10000）μm X：测量半径
工作台	工作台直径	φ200mm
	调节范围	偏心调节：±3mm；水平调节：±1°
	调整方法	手动的
	转速	0~12转/分钟
直率		0.3μm/100mm
光栅	柱光栅分辨率（可选）	0.05/0.1/0.5/1μm
光栅	水平导轨光栅分辨率（可选）	0.05/0.1/0.5/1μm
主轴与Z轴平行度		1.5μm/300mm
水平行程		250mm
传感器	测量范围	±500μm
	解决	0.005μm
	探头形状	Φ2mm红宝石球探头（Φ1mm、Φ0.5mm探头可选）
	测力	1~12克
数据收集		进口光栅，14400点/圈
放大		任意高达 200,000x 最大值
可选模块		轴承波纹度/谐波分析/RTA频谱分析
供气压力		0.45~0.8Mpa
供气流量		≥0.2立方米/分钟
电源		交流220V±10% 50Hz
环境要求		温度(T)：10～30℃；相对湿度（RH）：＜85%
产品尺寸（长宽高）		9606501550mm
包装尺寸（长宽高）		10007501650mm
产品重量		240公斤
包装总重量		290公斤

标准交付：

姓名	数量
圆度、圆柱度测量仪	1套
自定心调平工作台	1套
精密三爪卡盘	1件
空气过滤系统	1件
电脑	1单位
打印机	1单位
测量软件	1套
椭圆标准件	1件
气缸标准件	1件
Φ2mm红宝石探头	1件
资质证书	1份
保修卡	1份
校准证书	1份
说明手册	1份
