产品功能：
l主机与底座一体化设计，整体铸造加工，刚性高，稳定性好。
l双支撑框架结构，摆轴由简支梁支撑。前后轴承孔对称，保证摆锤轴到打击点的距离准确。
l摆杆采用厚壁无缝钢管，刚性高，不变形。
l冲击刀片采用特殊材料制成，硬度高、变形小、耐冲击。
l配备2mm、8mm两种规格冲击刀片（可选），采用螺钉压紧固定，更换方便。
l锤子升降动力采用二级减速电机，扭矩大，无打滑，噪音低。

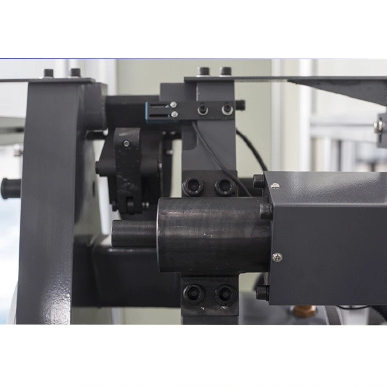

l采用进口电磁离合器，接合、分离迅速，无打滑现象。由微机控制，自动测量、记录，自动控制摆锤提升、悬挂、释放的整个实验过程。
l摆锤悬挂由系统按照预设角度控制，定位准确，保证初始冲击能量恒定。
l摆锤悬挂装置采用液压缓冲机构，使摆锤悬挂稳定不抖动，避免对摆锤悬挂机构的冲击和损坏。

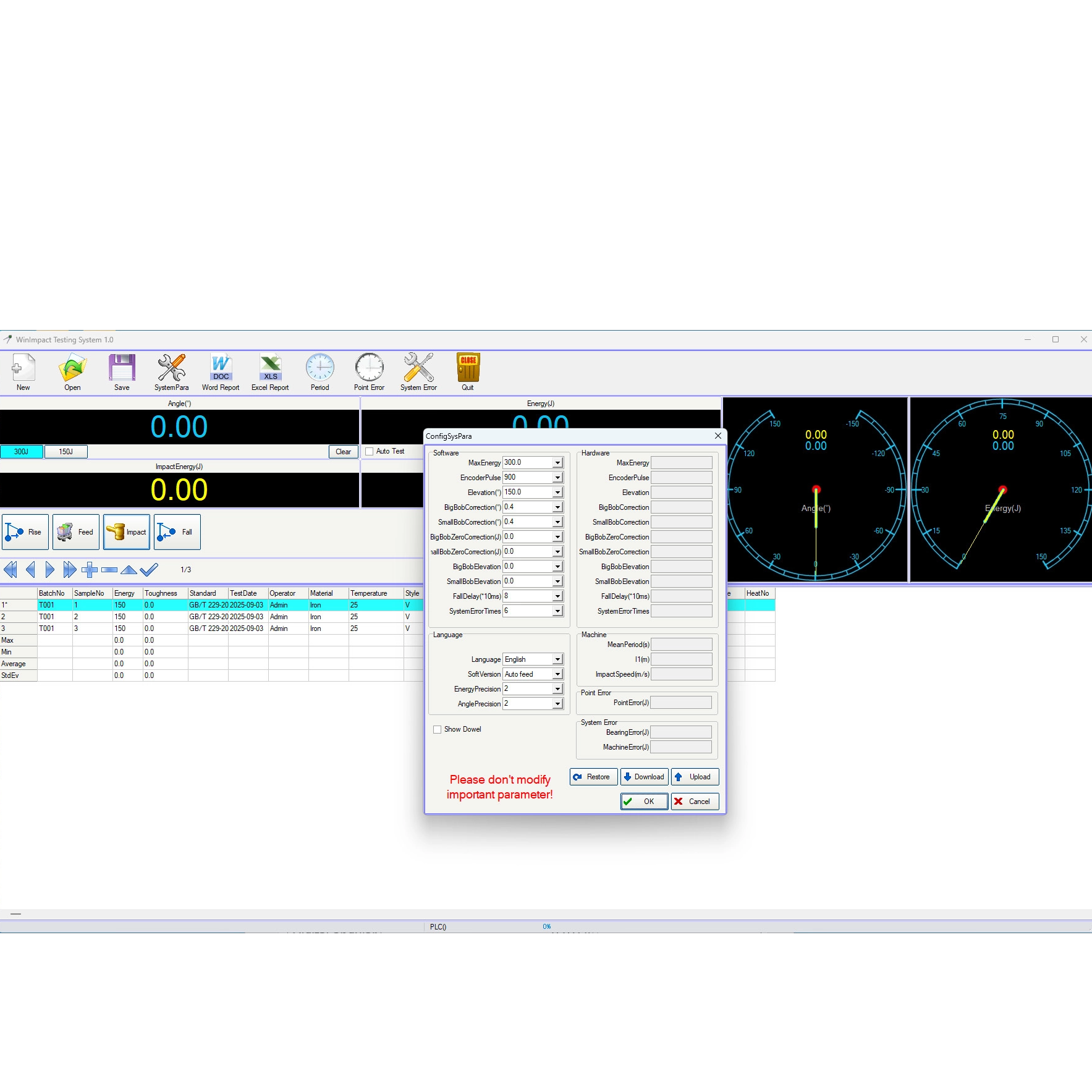

l软件具有自动校准功能，可以测试摩擦力和空气阻力造成的能量损失。
l样品回收装置（可选）：冲击完成后，破碎的样品通过回收皮带输送至不同的回收装置。
l自动上料功能（可选）：样品直接推送到设备合适位置，可直接进行后续实验。
l适用标准：GB/T 2611、JB/T 7406.1、GB/T 3808、GB/T 229、JJG 145、ISO 148、ASTM E23、
GB/T 18658、JB/T 6147
产品应用：
l用于桥梁的构造和结构钢的变形钢杆：必须在低温或突然负载下验证其断裂性。
l测试汽车车架和挖掘机铲斗用钢的冲击韧性，确保材料在碰撞或重载冲击时不易断裂。对航空发动机叶片用钛合金进行冲击试验，确保其在高空高速运行时能够承受气流冲击而不失效。
| 数量： | |
|---|---|
产品描述
技术规范：

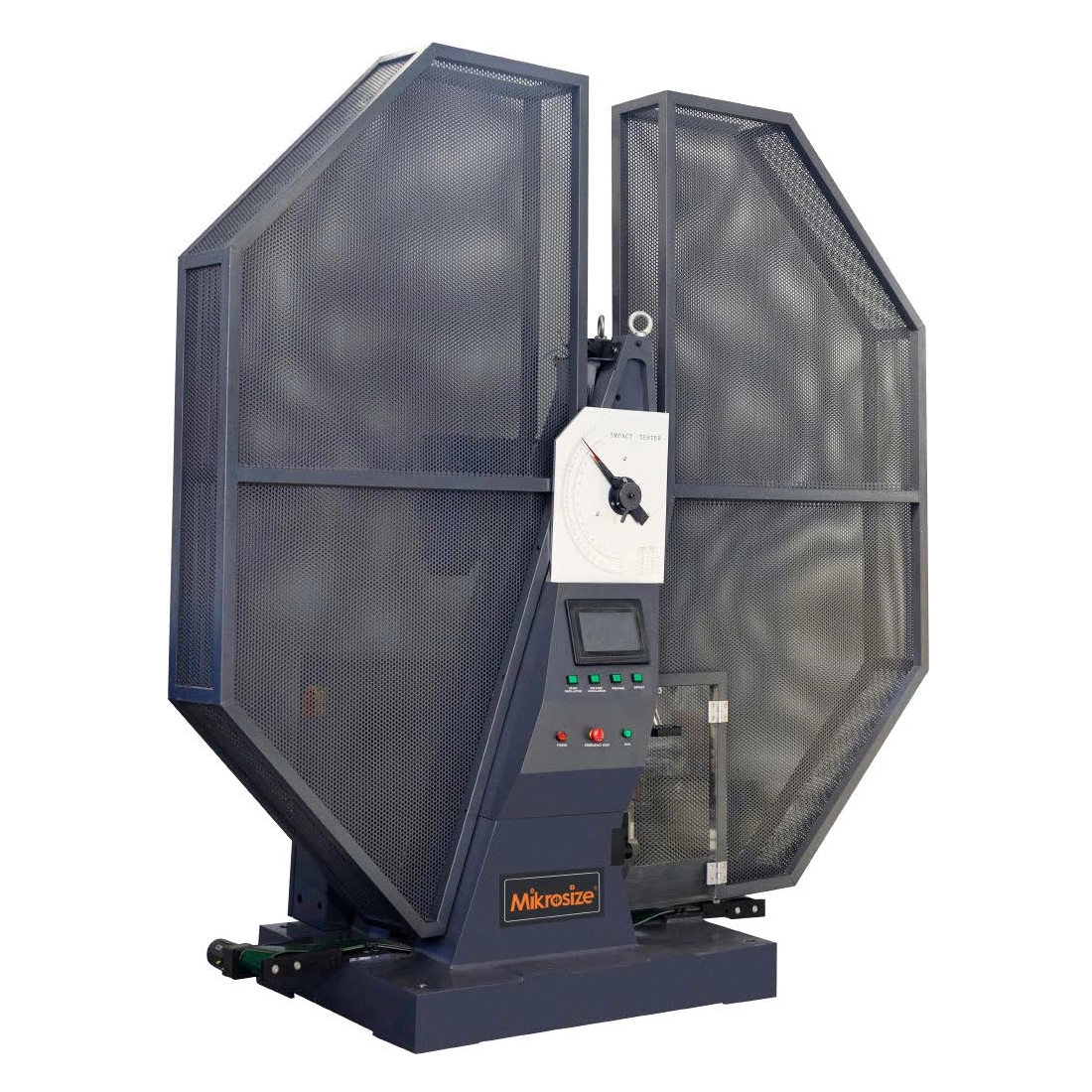

姓名 | 微型计算机控制的夏比冲击测试机 |
模型 | ITM-A450 |
最大冲击能量 | 450J |
测试范围 | 20％-80％FS |
摆锤预升角 | 150° |
距摆的距离 轴向醒目的中心。 | 800mm |
摆锤重量 | 321.5391 n |
摆矩 | 241.1543 nm |
冲击速度 | 524m/s |
砧跨度 | 40mm |
砧圆角半径 | R1-1.5mm |
砧座倾斜角度 | 11°±1° |
冲击边缘角度 | 30°±1° |
2mm冲击边缘曲率 半径 | 2mm-2.5mm |
8mm冲击边缘肩膀 角半径 | 0.1mm-1mm |
冲击边宽度8mm | 4mm±0.05mm |
冲击边缘宽度 | 10mm 18mm |
冲击刀厚度 | 16mm |
满足样品规范 | 10×10×55mm，10×7.5×55mm，10×5×55mm，10×2.5×55mm |
角度测量模式 | 光电子编码器 |
角度精度 | 0.06° |
数字角分辨率 | 0.015° |
数字能源分辨率 | 0.12J |
表盘最小分辨率 | ≥0.5J |

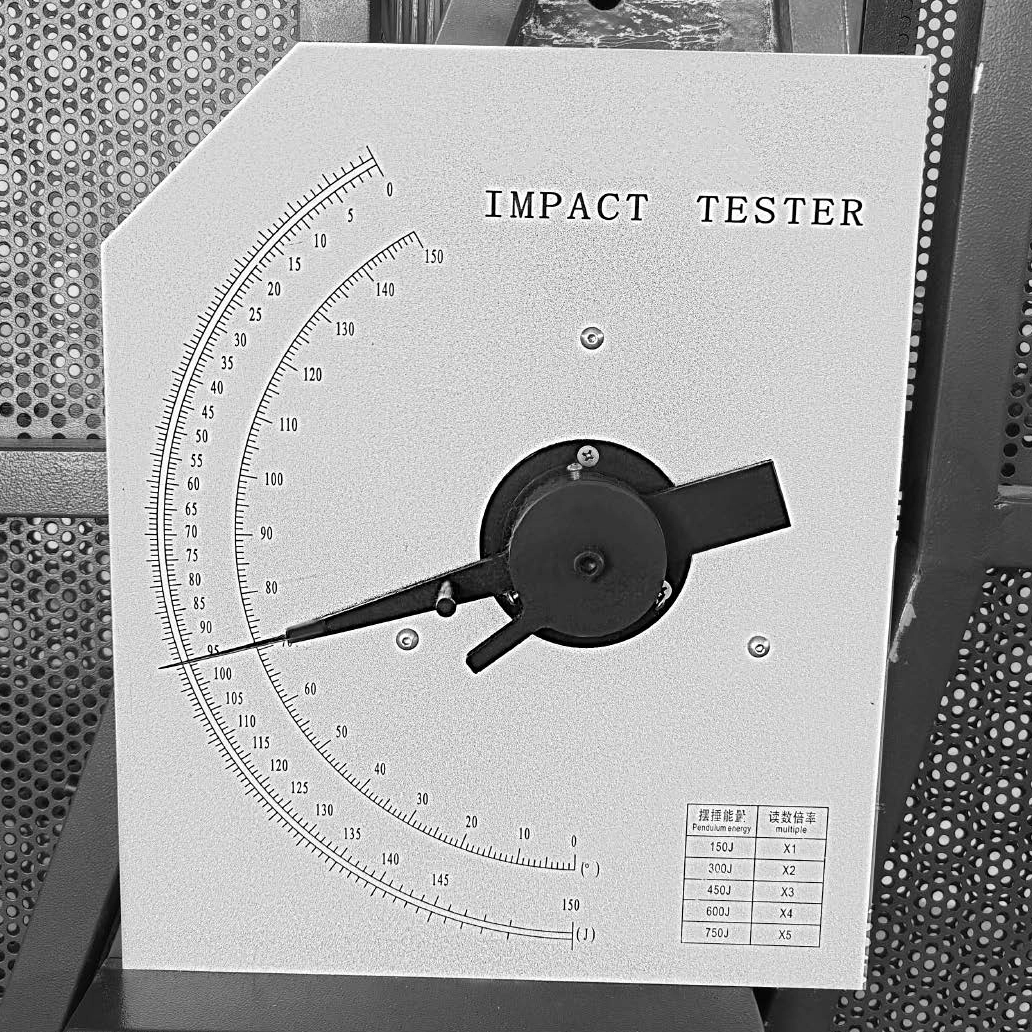

能量显示模式 | 拨号，计算机显示 |
主机 | 安装保护网2220×900×2220毫米（L*W*H） |
电控柜 | 90×620×830毫米（L*W*H） |
主机 | 约1500公斤 |
电控柜 | 约100公斤 |
电机功率 | 0.55kw |
电源 | 三相380V±10 ％%，50Hz |
运行环境 | 没有振动和灰尘；室温（15-25℃）;湿度<70％ |
标准交付：
姓名 | 数量 |
主机 | 1套 |
拨号 | 1块 |
两级减速电机 | 1套 |
电磁离合器 | 1套 |
悬挂摆动机构 | 1套 |
保险机构 | 1套 |
安全装置 | 1套 |
交流接触器 | 4套 |
断路器 | 1套 |
保险丝保护器 | 1套 |
航空连接器 | 3集 |
电脑 | 1套 |
打印机 | 1套 |
加工板 | 1套 |

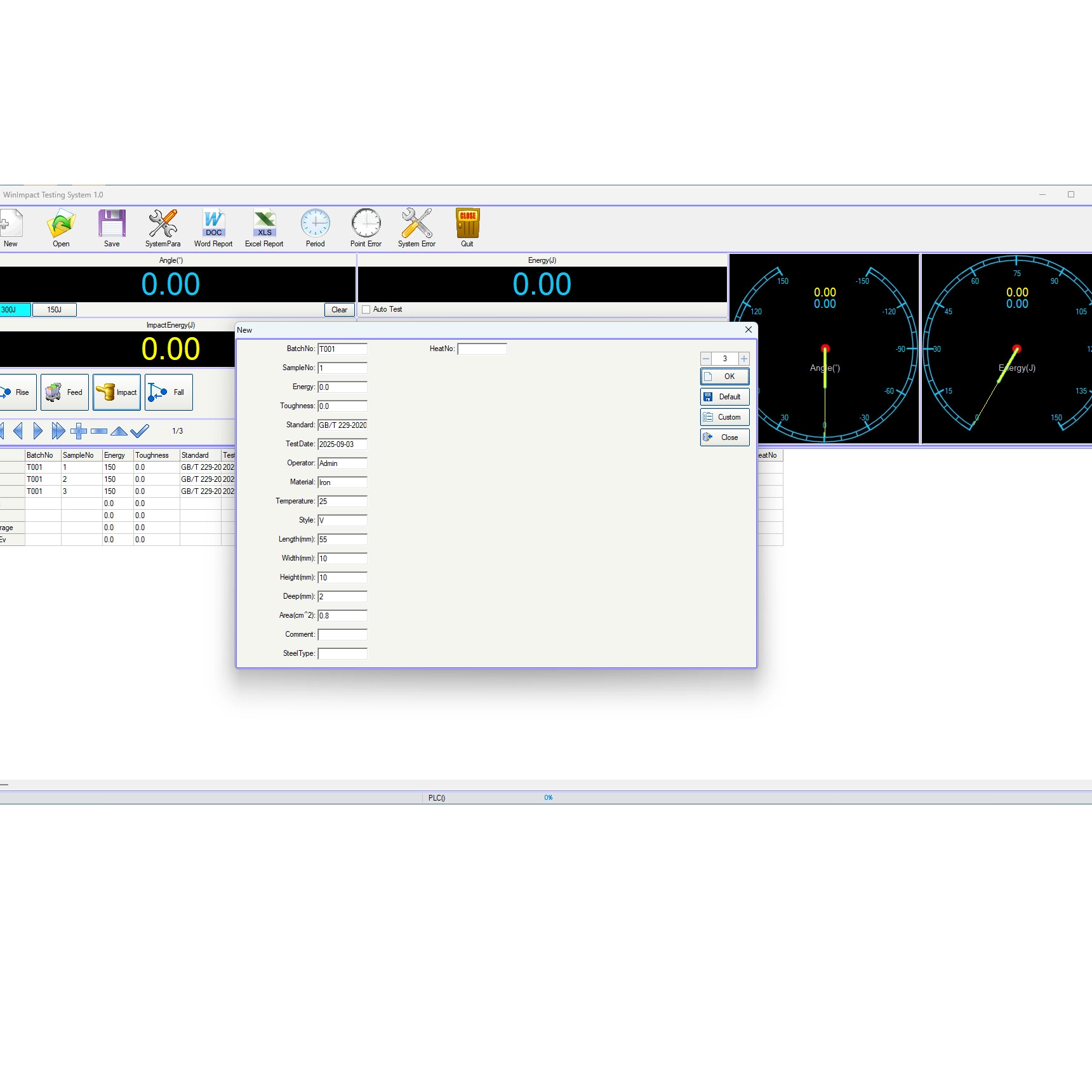

专用测量软件。 | 1套 |
简支梁摆 | 1套 |
2毫米冲击刀片 | 1套 |
砧块 | 1套 |
颚 | 2件 |
跨度对准器 | 1套 |
样品对中装置 | 1套 |
锚垫铁 | 4块 |
锚螺母螺栓 | 4件 |
说明手册 | 1份 |
资格证书 | 1份 |
校准证书 | 1份 |
保修卡 | 1份 |
可选交付：
姓名 |
样品回收装置 |
缺口投影仪 |
低温罐 |
冲击样品缺口液压拉床（双刀片） |
标准冲击样品 |
