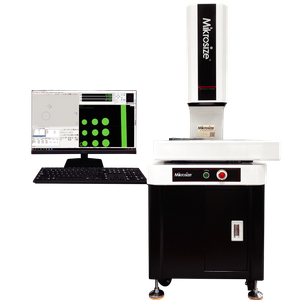

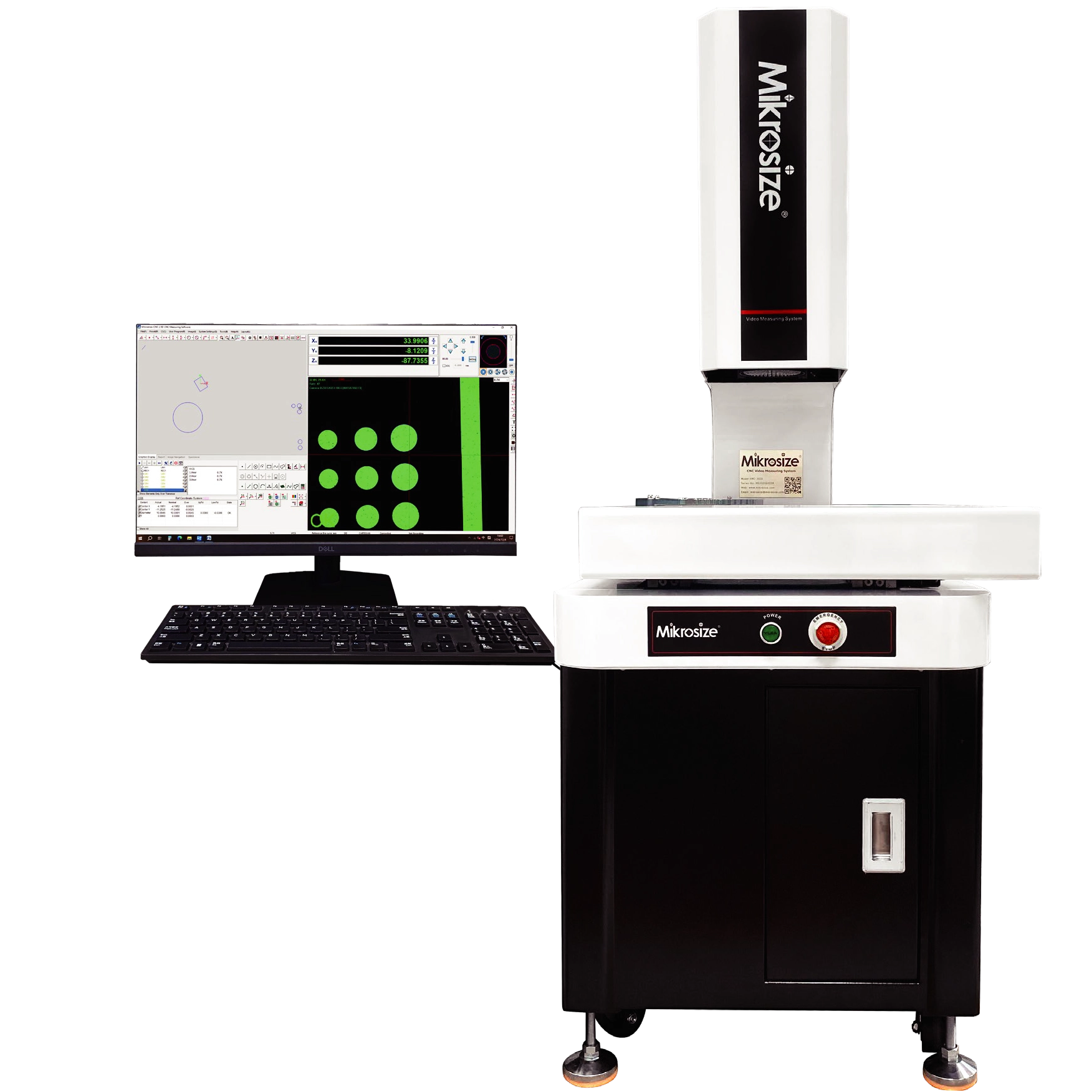

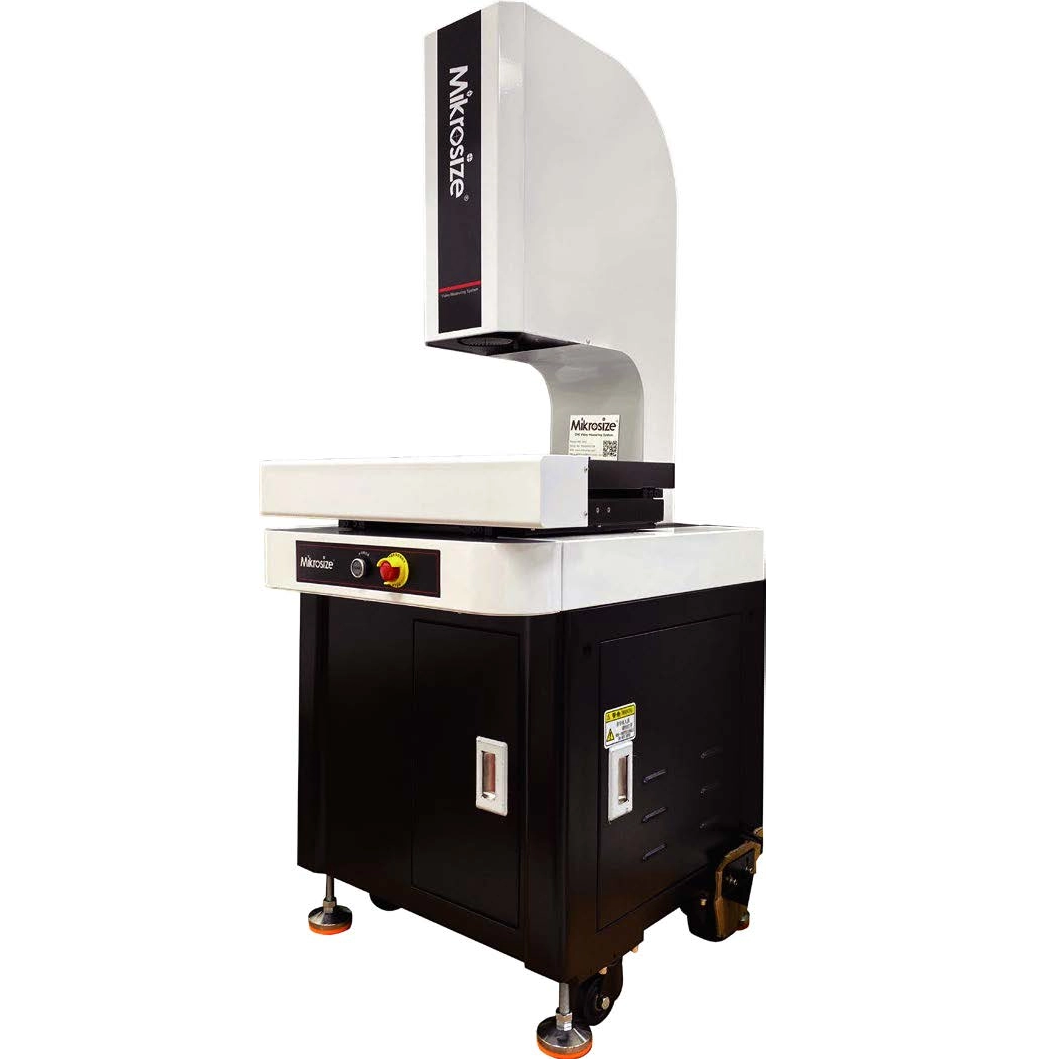

VMC-SERIES 数控视频测量系统

产品功能：
●整机人机一体化工程设计，操作、测量方便；
●采用高精度“00”级蓝色花岗岩工作台和立柱，具有高精度、耐腐蚀、高强度、无应力变形的特点，保证了机器具有高稳定性；

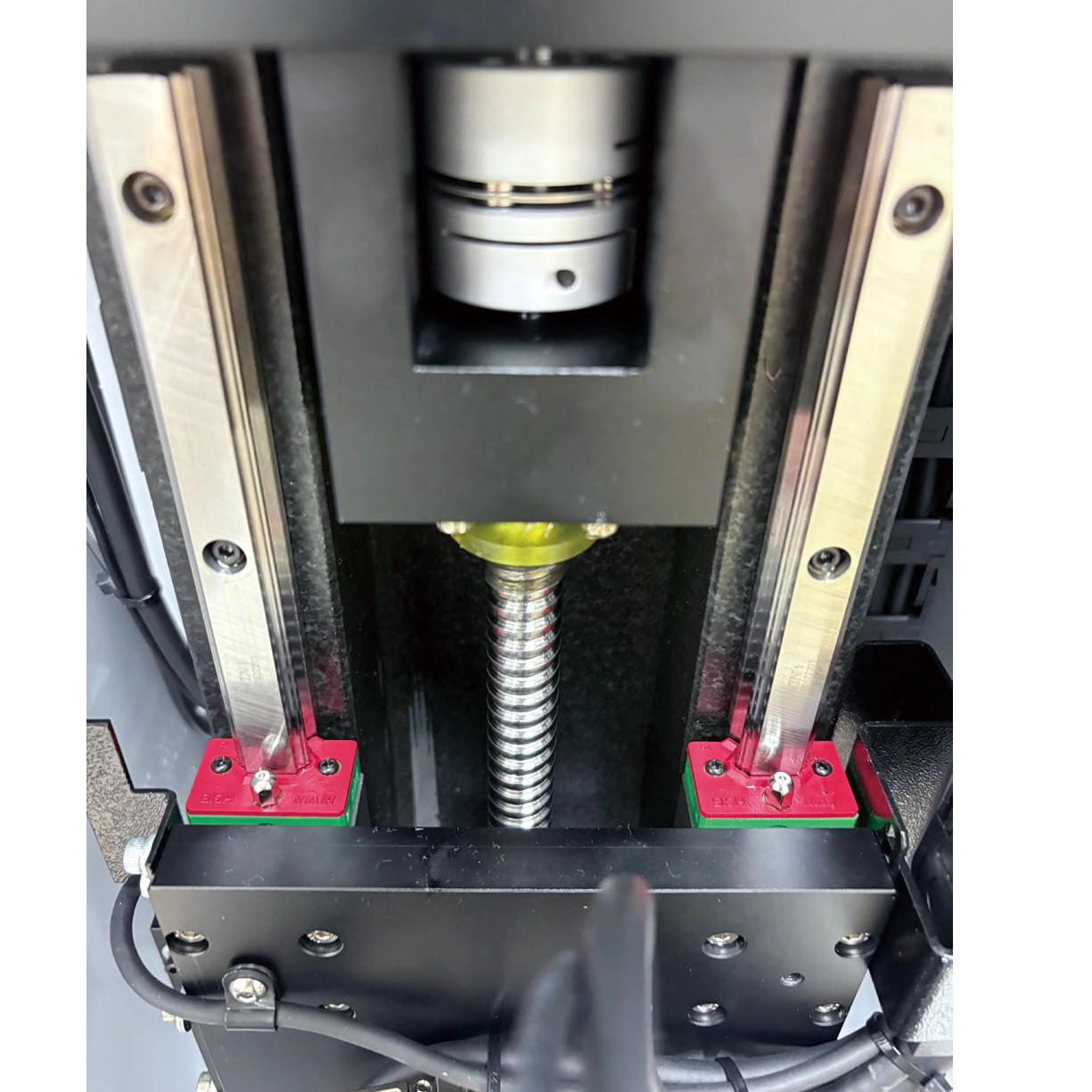

●X、Y、Z三轴数控全自动精密控制，定位准确，传动采用精密直线导轨和研磨级滚珠丝杠，保证运动系统的精度；

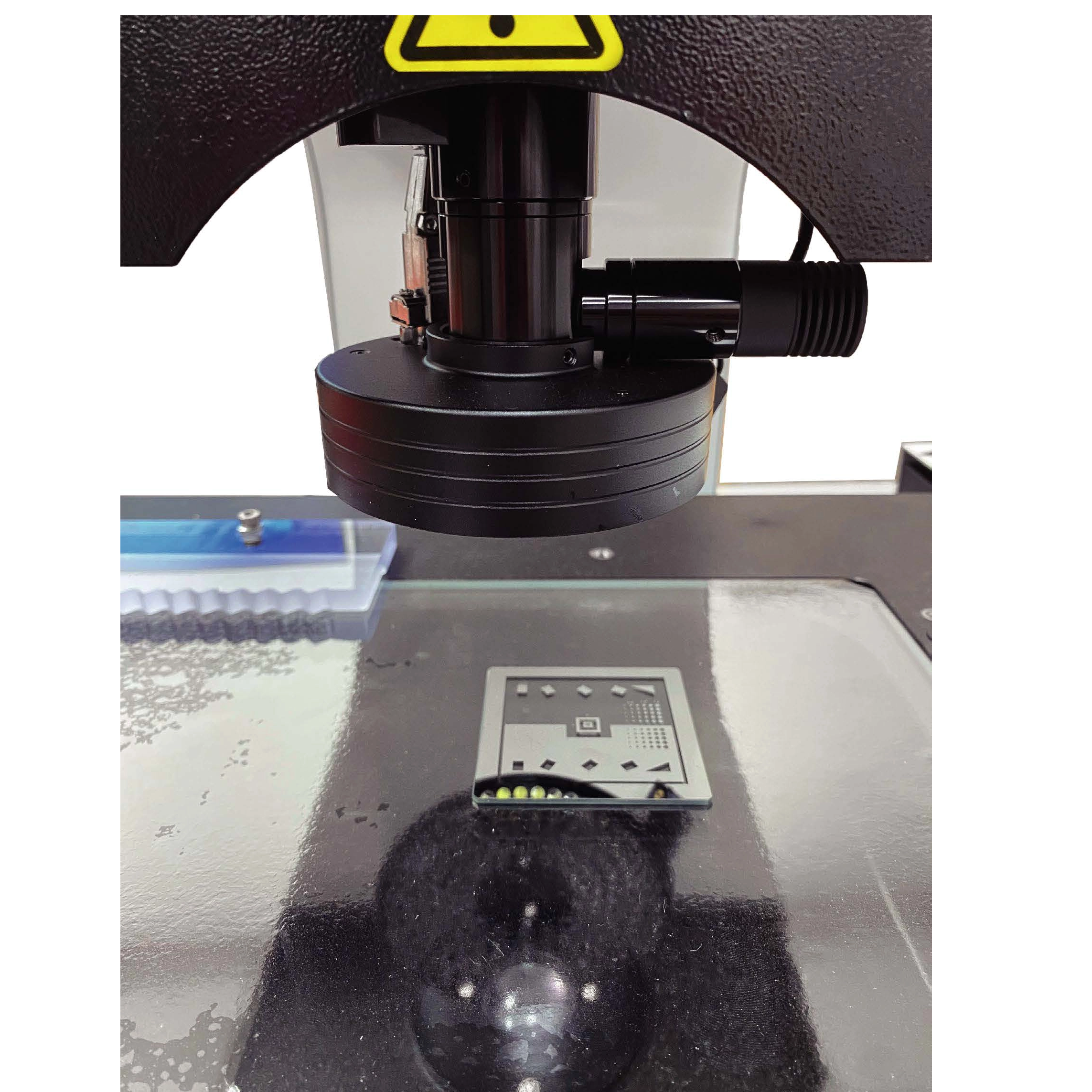

●成像系统采用进口优质光学元件，镀有多层光学薄膜，光学衰减极小，确保图像质量清晰、无失真；
●可编程5环8区LED面光源和并联LED轮廓光源系统，智能实现256级亮度调节；

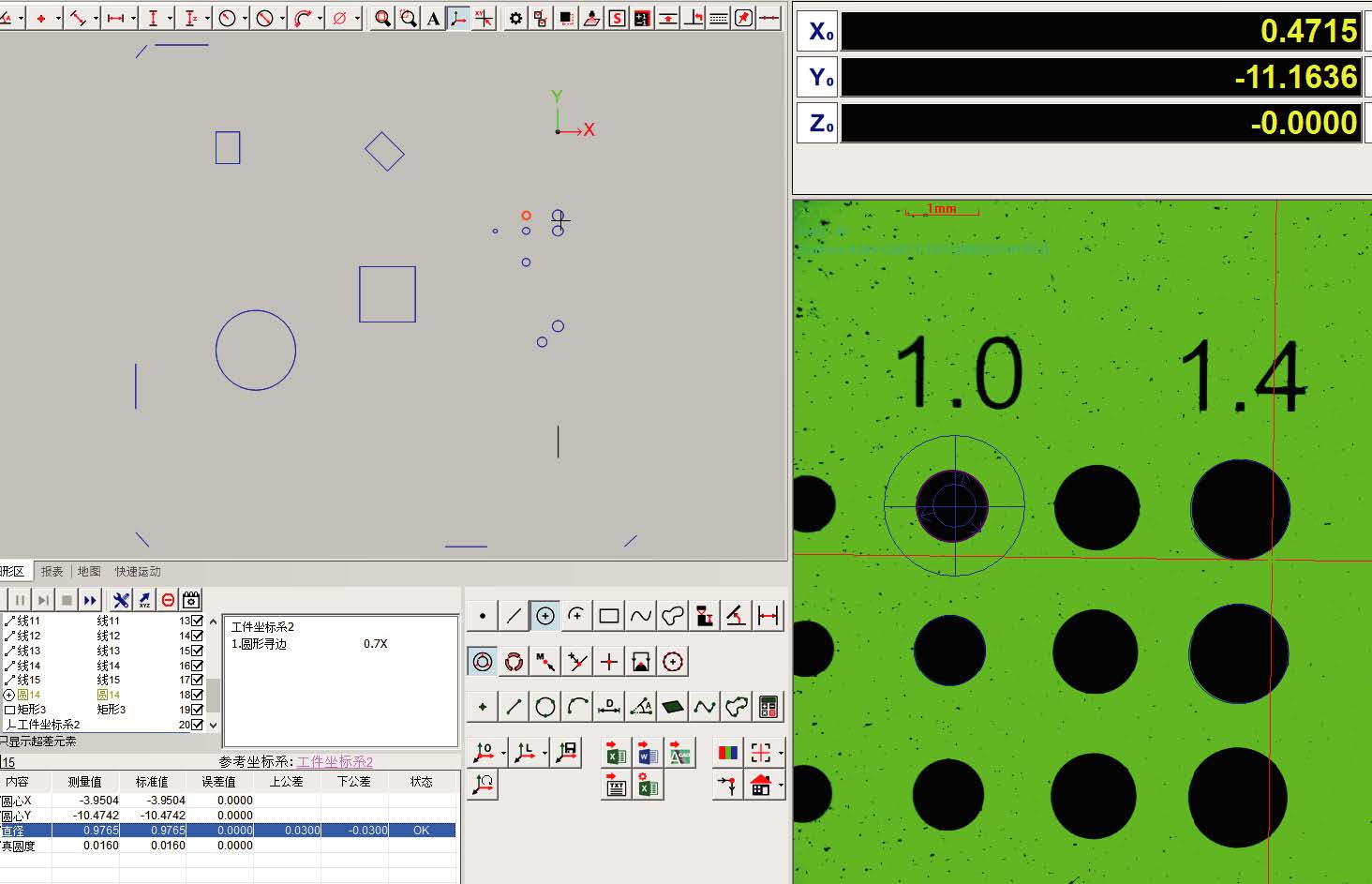

●自主开发的测量软件，具有快速对焦、自动寻边、多样化输出报告等功能，可在线SPC数据处理和分析，可设置自动测量任务，高效完成批量检测；
产品申请：
●在电子制造领域，可以高精度测量电子元件的尺寸，检测PCB板的质量，保证电子产品的可靠性；
●在机械加工领域，可以准确检测复杂零件的尺寸和刀具状况，有助于提高加工精度和效果；
●在模具制造中，对模具型腔进行全面检查，为模具型腔的修复和改进提供依据，保证产品的成型质量，延长模具的使用寿命；
●在汽车制造中，精确测量汽车零部件和车身外观，保证整车性能和外观质量；
●在科研和教学领域，满足精确的科研测量需求，也可用于教学演示和培训；

状态：

数量：



询价加入询价篮

型号：
VMC
产品品牌：
Mikrosize

产品描述

产品描述

技术规范：

模型		VMC-3020	VMC-4030	VMC-5040
仪器尺寸（长宽高mm）		6607701580	9607391667	860×1160×1620毫米
最大负载能力		25公斤
净重		240公斤	280公斤	450公斤
X/Y/Z 三轴光栅尺（2.5D）		分辨率：0.5μm
准确性（UM）		E1(x/y)=2.5+L/200
重复性(um)		±2
运动系统		X、Y、Z 轴：丝杠
运动控制		CNC自动伺服运动控制
视频系统		海康威视 1/2' 彩色 CCD 摄像机
		手动同轴变焦镜头
		光学放大倍数：0.7-4.5X；视频放大倍数：20-148X
		工作距离（标准）：92mm
对象视图（标准）		11.1〜1.7mm
速度（毫米/秒）		X、Y 轴：200 Z 轴：50
照明	轮廓光	可调节 256 级 LED 平行照明
	表面光	256级可调5环8区LED冷照明
3D测量		3D 模块和雷尼绍（英国）接触式测头
测量软件		Mikromea-cnc 2.5d CNC 测量软件
工作环境		温度：20℃±2℃，温度变化<2℃/小时，湿度：30~80%
电源		AC 100〜220V 50/60Hz 10a

标准交付：

姓名	数量
仪器主机	1Set
戴尔电脑主机	1个
计算机屏幕	1个
键盘	1个
老鼠	1个
HDMI 线	1个
网口转换接口	1个
USB加密狗	1个
校准块	1个
网线	1个
软件光盘	1个
工作橱柜	1个
