产品描述
技术规范：
模型 | 2020 | 2020P | 3020 | 3020P | ||
图像传感器 | 20兆像素CMOS | |||||
显示屏幕 | 14英寸液晶显示器 | |||||
镜片 | 双面远心镜头 | |||||
照明系统 | 落射系统 | LED照明（白光） | ||||
投影系统 | 远心投影照明（绿色） | |||||
测量视野 | 广阔的视野 | 200x200（4角R50） | 300x200（4角R50） | |||
高精度 | / | 120x120 | / | 230x130 | ||
图像测量重复性 | 广阔的视野 | 舞台未移动 | ±1.5微米 | ±1.5微米 | ||
舞台移动 | ±3.5微米 | ±4.5微米 | ||||
高精度 | 舞台未移动 | ±1um | ±1um | |||
舞台移动 | ±2um | ±2.5微米 | ||||
图像测量精度 | 无拼接*1 | 广阔的视野 | ±5UM | ±5UM | ||
高精度 | / | ±2um | / | ±2um | ||
带拼接*2 | 广阔的视野 | ±（7+0.02L）um | ±（7+0.02L）um | |||
高精度 | / | ±（4+0.02L）um | / | ±（4+0.02L）um | ||

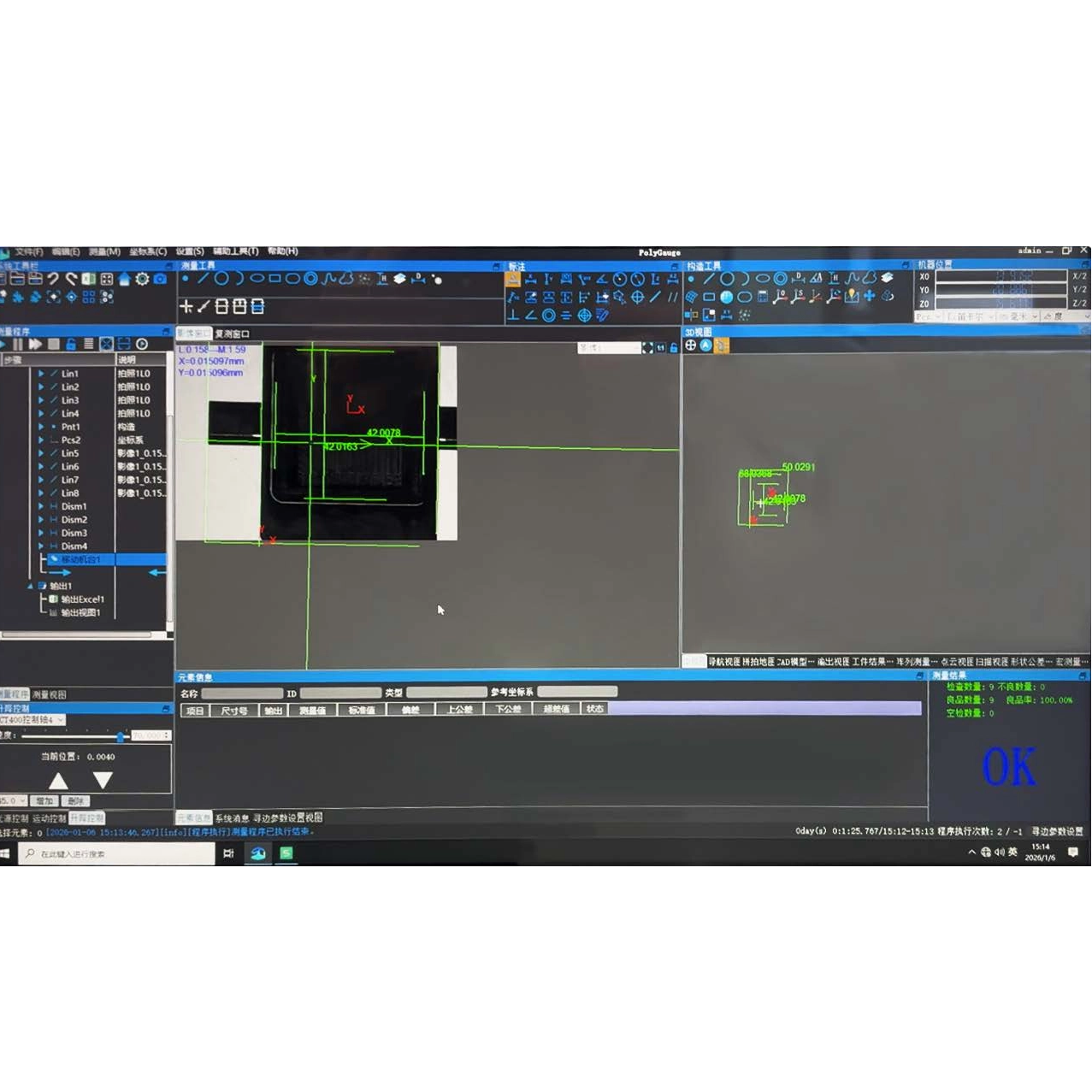

测量软件 | 愿景V1.0 | |||||
显示分辨率 | 0.1UM | |||||
XY电动工作台 | X行程范围 | 110毫米 | 210毫米 | |||
Y行程范围 | 110毫米 | |||||
Z轴电动平台 | 行程范围 | 75毫米 | ||||
高度测量 | 范围 | 60毫米×110毫米 | 160毫米×110毫米 | |||
最大限度。深度 | 75毫米 | |||||
探头直径 | Φ1mm | |||||
测量力 | 0.13N | |||||
可重复性准确性 | ±3um | |||||
测量精度 | ±（7.5+0.02L）um | |||||
外形尺寸（长*宽*高）mm | 623×473×750毫米 | |||||
负载容量 | 5公斤 | |||||
重量 | 50公斤 | |||||
电源 | 交流220V/50Hz | |||||
工作环境 | 温度：10℃-35℃，湿度：30-80%，振动：0.002g，5Hz以下 | |||||
标准交付：
姓名 | 数量 |
主机 | 1个 |
22英寸显示屏 | 1个 |
工业主机 | 1个 |
加密狗 | 1个 |
软件使用手册 | 1个 |
校准块 | 1个 |
