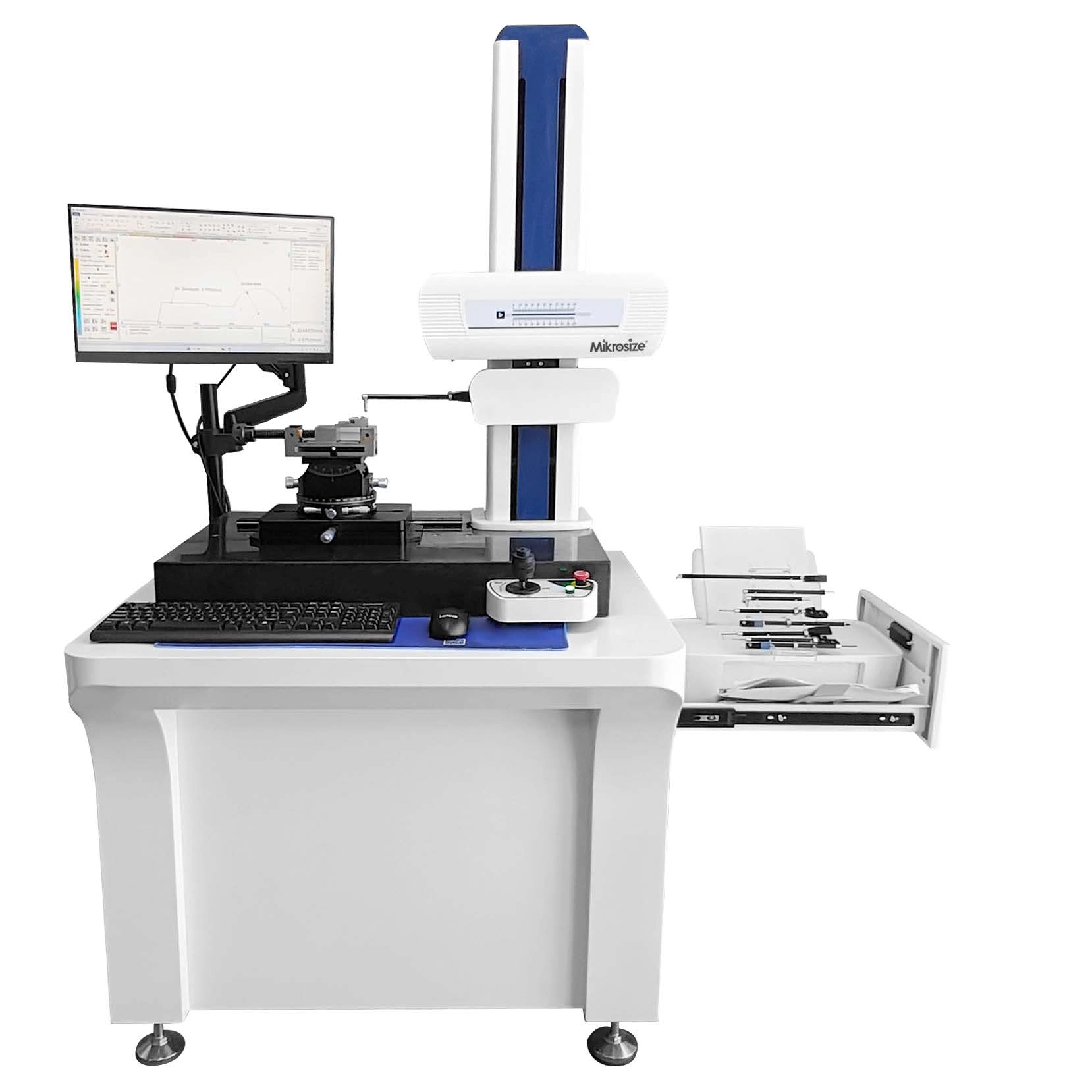

MRC-200 粗糙度和轮廓测量仪

产品功能：

l机械部分采用精密直线导轨作为测量基准，保证测量精度和较长的使用寿命。
l水平导轨提供空气轴承导轨和摩擦导轨选项。
l精密数字传感器和精密光栅位移传感器测量X、Z方向位移，保证工件轮廓测量的准确性。
l高精度光栅传感器，最大量程60mm，满足大多数测量需求。
l分辨率高达0.001μm，最小采样间隔为0.01μm。
l标准立柱行程为 450/500mm，可提供定制行程。
l配备高性能自主开发软件，操作简单，测量效率高，操作与CAD绘图软件高度兼容。
l软件可加工各种密封槽形状（角度、倒角R、槽深、槽宽）；轴类工件母线的直线度和凸度；各种圆弧的曲率半径和中心位置等。
l支持连续尺寸标注、基准尺寸标注和任意插入点。
l允许图形和坐标的自由旋转。
l自动保存原始数据，方便多重尺寸标注。
l激活捕捉功能后，自动生成并捕捉交点、圆心、直线中点、端点、圆弧交点、圆弧中点、切点等特征点。
l软件与 Windows XP、Windows 7、Windows 10 和 Windows 11 操作系统兼容。
l软件自动标定，支持自动测量、尺寸标注。
l具有自动探头接触、提升和缩回功能，以防止探头损坏。
l内置高度集成的电路板，所有接口集成在一块板上，方便维护。
l四轴操纵杆控制，操作方便。
l支持轮廓测量、粗糙度测量、原始轮廓测量、波纹度测量功能。
l配备USB接口。
l磁吸式探杆，整体更换快捷方便。
l符合JB/T 11271-2012、ISO 25178-601、ISO 21920、UNI EN ISO 12179等行业标准。

产品申请：

l轴承行业
测量内外圈的密封槽形状（角度、倒角R、槽深、槽宽等）；各种滚子轴承滚子和套圈母线的凸度、角度和对数曲线。
l汽车、摩托车、制冷行业
测量汽车、摩托车、压缩机的活塞、活塞销、气门挺杆的母线参数；可测量各种倾斜零件的参数。
l机械加工、精密五金、精密工具、刀具、模具、汽车配件、摩托车配件、压缩机、机电、电机、光学元件等行业。

状态：

数量：



询价加入询价篮

产品描述

产品描述

技术规格：

姓名		粗糙度和轮廓测量仪
模型		MRC-200
卧式导轨型		摩擦导轨/气浮导轨
攀爬角		上升 77°，下降 88°
测量速度		0.02mm~4.0mm/秒
测量范围	X轴（水平导轨）	200mm
	Z1轴（传感器）	±30mm
	Z轴（立柱）	500mm
	最小内孔	6mm（更换小测针可测量更小的内径）
轮廓精度	线性精度X	±（0.8+0.02L）μm L：测量距离
	X轴分辨率	0.01μm
	线性精度Z1	±（0.8+0.02H）μm H：测量高度
	Z1轴分辨率	0.01μm
	角度	≤1′
	弧	≤±（0.8+R/12）μm 半径：0.5mm~10mm
	弧铂	≤0.5μm
	直率	0.6微米/100毫米
粗糙度精度	示值误差	±（5nm+0.05A）A：标准值
	残留噪音	≤0.005μm
	Z1（传感器）范围	±3毫米
	解决	0.1μm
	示值重复性	±3%
	截止波长	0.025、0.08、0.25、0.8、2.5、8mm
	评估长度	λ _c*1、2、3、4、5、6、7、8
	粗糙度参数	Ra、Rq、Rz(Ry)、Rz(DIN)、R3z、Rz(jis)、Rp、Rv、Rt、Rsk、Rsm、Rc、Rpm、Rku、Rdq、Roc、Mr1、Mr2、Rpk、Rvk、Rk、Rdc、A1、A2、Rx、AR、Rcp、Rmax、Rz-ISO
	波纹度参数	wt、wa、wp、wv、wq、wc、wku、wsk、 w, wx, wz，wsm, wdc, wte, wmr, Aw,c(wmr), wmr(c), wdq
	原始轮廓参数	Pt、Pa、Pp、Pv、Pq、Pc、Pku、Psk、Pdq、Psm、Pdc、Pmr、Pz、Pmr
压缩空气（气浮导轨所需，由用户提供）		气压0.4MPa，消耗0.1m3/min；气源0.6MPa、0.25m3/min
电源		AC 220V-240V，50HZ；独立地线，最大功率500W
环境要求		常温、湿度20~80%RH；无凝露、无明显振动源
产品尺寸（长宽高）		14007251740毫米
包装尺寸（长宽高）		9609601950mm
产品重量		270公斤
包装总重量		300公斤

标准交付：

姓名	数量
粗糙度轮廓测量仪主机	1套
大型平面工作台	1件

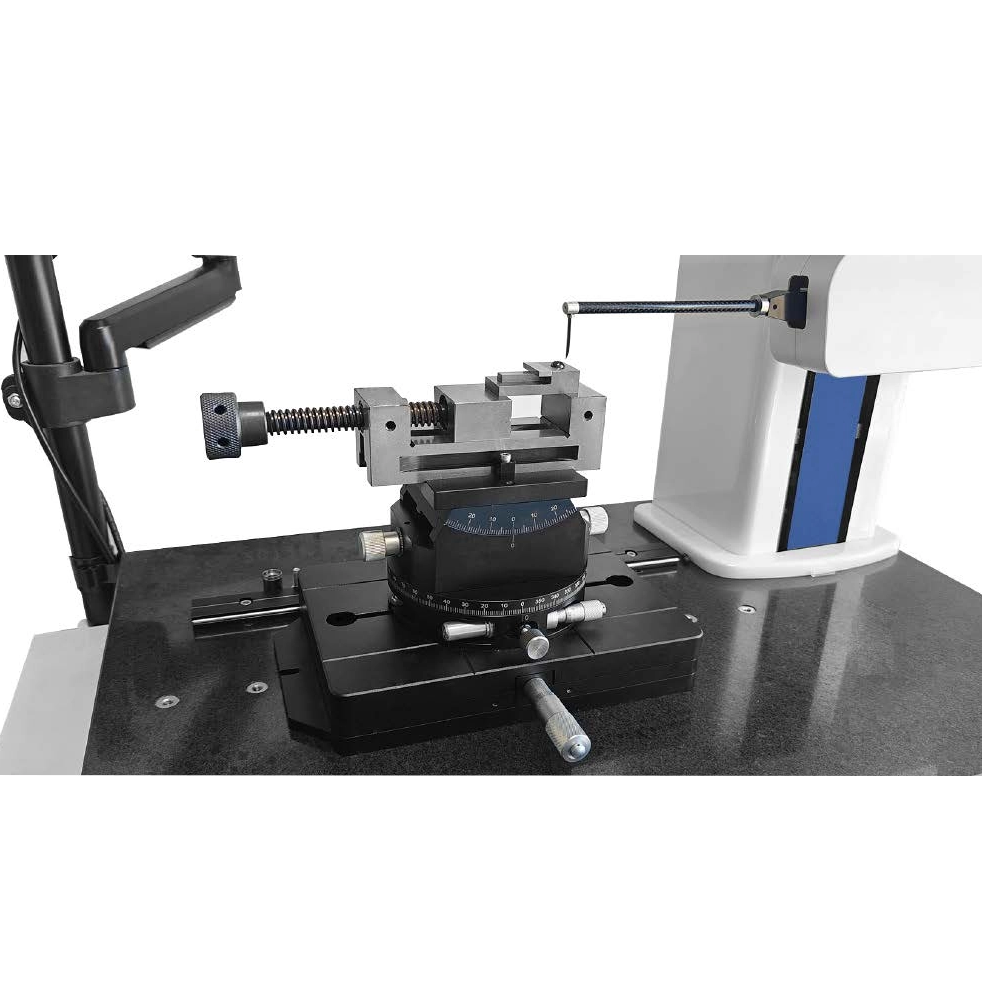

角度调整工作台	1件
副	1件
3*24单刃手写笔	1件
3*24粗糙度笔	1件
1*6单刃手写笔	1件
1*6粗糙度笔	1件
Φ8*150mm碳纤维探棒	1件
校准标准件	1套
联想电脑	1件
打印机	1件
过滤系统（配备气浮导轨）	1套
软件	1套
资质证书	1份
保修卡	1份
校准证书	1份
说明手册	1份
