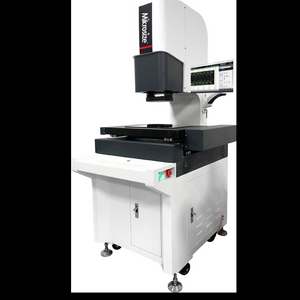

VMQ-200即时影像测量系统

产品优势
1、一键即时测量,批量测试
A) 测量样品可任意放置,无需夹具定位,软件自动识别匹配;
B)无限尺寸测量,1秒内完成测量任务 C)CAD图纸导入直接测量,
D)同类型测量样品的一次性测量
2、计算准确,重复性高
A)独特的边缘提取和镜头畸变校正专利技术B)自动照明,大大提高了重复性;
C)可与传统影像测量机的测量精度和重复性进行比较。
3、操作简单,无需培训
A)任何人都可以快速上手,无需培训
B) 简洁的界面,智能测量,优化的操作流程,实时操作提示
C)所有测量数据均可自动记录,一键生成统计分析。测量结果可以多种文件格式打印或直接由打印机打印。
4、功能多样,自动报告
A)软件分为测量设置、连续测量和统计分析三种功能模式;
B)连续测量可实时测量,无需按键即可判断NG/OK,提供80种提取分析工具,包括特征提取工具(如极大点、中心线、圆弧、峰圆等)等)、辅助工具(如任意点线圆、拟合线、拟合圆、切线、内接圆等)、智能标注工具、形位公差工具、专用应用工具(如R角等) )。
状态:
数量:

产品描述

产品优势

1、一键即时测量,批量测试

A) 测量样品可任意放置,无需夹具定位,软件自动识别匹配;

B)无限尺寸测量,1秒内完成测量任务 C)CAD图纸导入直接测量,

D)同类型测量样品的一次性测量


2、计算准确,重复性高

A)独特的边缘提取和镜头畸变校正专利技术B)自动照明,大大提高了重复性;

C)可与传统影像测量机的测量精度和重复性进行比较。


3、操作简单,无需培训

A)任何人都可以快速上手,无需培训

B) 简洁的界面、智能测量、优化的操作流程、实时操作提示

C)所有测量数据均可自动记录,一键生成统计分析。测量结果可以多种文件格式打印或直接由打印机打印。


4、功能多样,自动报告

A)软件分为测量设置、连续测量和统计分析三种功能模式;

B)连续测量可实时测量,无需按键即可判断NG/OK,提供80种提取分析工具,包括特征提取工具(如极大点、中心线、圆弧、峰圆等)等)、辅助工具(如任意点线圆、拟合线、拟合圆、切线、内接圆等)、智能标注工具、形位公差工具、专用应用工具(如R角等) )。


软件功能

1、软件界面

软件主界面分为测量设置、连续测量和统计分析三个功能模块。简单、易用。

软件界面


2、测量设置

在该模型中,我们可以快速提取几何元素并进行尺寸标注,完成测量设置。

测量设定


测量设定


测量设定


测量设定



3、连续测量

测量设置完成后,软件进入连续测量模式,即

可进行快速、准确的批量测量。


4、统计分析

Mikrosize软件提供多种提取和分析工具,进行统计分析

界面有【统计值】、【趋势图】、【直方图】、【数据。测量结果和主要统计信息(如平均值、σ、3σ、6σ、Cpk等)将自动记录并存档。操作员可以选择不同的fifilter条件来提取历史记录。



5、控制生产过程,提高产品质量

趋势图可监控生产设备及生产过程的异常情况

通过测量值的规律性趋势,如测量值的单调变化和周期性变化。


直方图可以反映产品质量的波动和分布情况,直观地传递质量状况信息,可以用来判断和预测产品质量和不合格率。 SPC通过质量诊断,采用统计方法来监测产品质量和生产过程的变化趋势。在生产过程中起到预防作用,提高产品质量。



6、测试报告一键生成

一键自动生成测试结果报告和SPC分析报告


七、特殊功能

A) 智能提取功能

鼠标点击附近区域即可自动提取直线、圆弧、圆

待测元素。


B) 轮廓提取功能

它提供了多种方法的轮廓提取和轮廓转换工具,可以测量不规则物体和小物体。


C) 自动照明

当使用单个照明单元、坠落照明或投影照明时,软件可以

自动快速确定最佳照明亮度(5秒内)。


D) 快速模块搜索

对于大量不同备件的测量,该软件可以自动化

快速从测量中找出对应的测量程序(0.1秒内)

放置备件后的模块池。


应用

Fom软件可应用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、连接器、端子、手机、家用电器、印刷电路板、医疗器械、钟表、刀具和其他领域


1. 齿轮


2. 手机和手表


3.半导体(薄膜)


4. 硬件



规格



相机



20兆像素CCD工业相机



照明



程控平行光或远心平行光,

每段亮度独立控制



视野



30毫米~200毫米



重点  方法



自动的



测量精度



±3微米



测量功能



点、线、圆、多点线、多点圆、自动圆、

圆弧、多段圆、自动R角、轮廓扫描、

固定点、峰值线、圆等



标签功能



对齐、垂直、角度、半径/直径



形位公差



直线度、圆度、对称度、轮廓度等



虚拟结构



中心线、平分线、切点、圆线切点、圆心、线心等



自动模板匹配



支持

报告功能



SPC分析报告(CPK、CA、PPK、CP、PP)



软件定制



CAD导入轮廓分析、自动管理链接、

APP管理应用



测量数量



99件/秒



模板数量



无限





包装清单

包装清单

包装清单

包装清单

机器主机



戴尔 24 英寸电脑



米克罗西兹e  测量软件



远心镜头



高像素相机



表面照明



校准块

电源线



产品证书i美食
