浏览数量： 0 作者： 本站编辑 发布时间： 2025-02-08 来源： 本站
Rockwell硬度尺度及其相应的缩进器和测试力，通过 Mikrosize 设备供应商。
在材料科学和工程领域，硬度是材料的关键特性
，具有自我意义。无论是在工业生产中的组成部分制造过程中，以确保产品具有足够的耐磨性和强度，还是在材料研究领域探索新材料的性能限制的领域，对硬度性能的研究都起着不可或缺的作用。正是由于这个原因，硬度测试的方法已成为材料研究和质量控制过程中注意力的重点。
在众多硬度测试方法中，Rockwell硬度测试方法具有方便，快速且易于操作的显着特征，脱颖而出并已成为当前使用最广泛的硬度测试方法。
它可以在短时间内获取材料的硬度数据，从而为生产和研究提供及时有效的参考。
Rockwell硬度量表系统主要分为三类
： 共同的Rockwell，Plaston Rockwell和Supry Sprive Rockwell. 每个硬度量表具有其独特的应用方案，对应于特定的凹痕规格和匹配的测试力。同时，硬度范围每个量表也可以测量也有所不同。
共同的洛克韦尔硬度量表
适合于检测具有相对较高硬度的材料，例如常规金属材料。例如，HRA量表使用具有588.4N的主要测试力的钻石锥凹痕，通常用于测量高硬度材料，例如粘性碳化物。 HRB量表使用直径为1.588mm的钢球凹痕和980.7N的主要测试力，并且主要用于柔软金属的硬度测试，例如退火铜合金； HRC量表还使用钻石锥凹痕，但主要的测试力增加到1471N，
主要用于硬度测定高硬度金属材料，例如淬灭钢。
塑料岩石硬度量表
专为软材料（例如塑料）而设计。例如，R量表使用直径为12.7mm的钢球凹痕，总测试力为588.4N，适用于较软的塑料材料；虽然M量表使用直径为6.35mm的钢球缩进器，并且总测试力增加到980.7N，可
用于测试稍硬的塑料材料。
浅层岩石硬度量表
主要针对材料表面上的薄层的硬度检测。例如，HR15N量表使用钻石锥凹痕，总测试力为147.1N，通常用于硬度测量表面硬化层（例如碳化层和硝化层）。 HR30N量表的总测试力为294.2N，HR45N量表的总测试力为441.3n。
它们在不同硬化层深度和硬度范围的表面检测中起着重要作用。
不同的Rockwell硬度量表，缩进器规格和测试力的组合满足了材料硬度测试的各种需求，并为材料性能评估提供了全面，准确的技术支持。下表列出了每个Rockwell硬度量表，其相应的缩进器规格和测试力
.
普通的洛克韦尔和塑料洛克韦尔秤（均具有98.07n/10kgf的初始测试力）
规模 | 缩进器 | 测试力 | 硬度范围 | 最大允许错误 | 申请的示例 |
HRA | 钻石凹痕 | 588.4n 60kgf | 20-88 HRA | （（ 20〜75 ）±2 | 水泥碳化物 |
（（ 75〜88 ）±1.5 | |||||
人力资源 | 980.7n 100kg f | 40-77 人力资源 | （（ 40〜70 ）±2 | 中表面 - 硬化钢，珠光性延展的铁等。 | |
（（ 70〜77 ）±1.5 | |||||
HRC | 1471n 150kg f | 20-70 HRC | ±1.5 | 淬火的钢，淬火和钢化钢，硬铸钢等。 | |
人力资源 | 钢球缩进器的直径1.5875m m （1/16英寸） | 588.4n 60kgf | 60-100 人力资源 | （ 60〜90 ）±3 | 退火合金钢，软板合金 |
（（ 90〜100 ）±2 | |||||
HRB | 980.7n 100k g f | 20-100 HRB | （（ 20〜45 ）±4 | 铜合金，碳钢，铝合金 | |
（（ 45〜80 ）±3 | |||||
（ 80〜100 ）±2 | |||||
HRG | 1471n 150kgf | 30-94 HRG | （（ 30〜50 ）±506 | 可延展的铁，铜 - 尼克锌合金 | |
（（ 50〜75 ）±4.5 | |||||
（（ 75〜94 ）±3 | |||||
hrh | 钢球缩进器的直径 3.175mm（1/8英寸） | 588.4n 60kgf | 80-100 hrh | ±2 | 铝，锌，铅等。 |
hre 塑料 | 980.7n 100kgf | 70-100 hre | ±2.5 | 铸铁，铝和镁合金，带有合金 | |
HRK 塑料 | 1471n 150kg f | 40-100 HRK | （（ 40〜60 ）±4 | 铜牌，11trium铜 | |
（ 60〜80 ）±3 | |||||
（ 80〜100 ）±2 | |||||
hrl 塑料 | 钢球缩进器的直径 6.350mm（1/4英寸） | 588.4n 60kg f | 100-120 hrl | ±1.2 | 轴承合金，其他非常柔软的金属，例如铝，锌，铅，锡等，以及塑料，纸板等。 |
人力资源m 塑料 | 980.7n 100kgf | 85-110 HRM | ±1.5 | ||
HRP | 1471n 150kgf | 100-120 HRP | |||
hrr 塑料 | 钢球压头12.70mm（1/2英寸）的直径 | 588.4n 60kgf | 114-125 hrr | ±1.2 | |
HRS | 980.7n 100kg f | ||||
HRV | 1471n 150kgf |
浅岩石尺度（初始测试力为 29.42n/3kgf ）
规模 | 缩进器 | 测试力 | 硬度范围 | 最大允许错误 | 申请的示例 |
HR15N | 钻石凹痕 | 147.1n/15kgf | 70〜94hr15n | ±2 | 硝基钢，各种薄板，渗碳钢，刀和其他零件的表面部分 |
HR30N | 294.2n/30kgf | 42〜86hr30n | |||
HR45N | 441.3n/45kgf | 20〜77hr45n | |||
HR15T | 钢球缩进器的直径1.5875m m（1/16英寸） | 147.1n/15kgf | 67〜93hr15t | ±1 | 软钢，黄铜，青铜，铝合金和其他薄床单 |
HR30T | 294.2n/30kgf | 29〜82hr30t | |||
HR45T | 441.3n/45kgf | 1〜72 HR45T | |||
HR15W | 钢球凹痕的直径3.175mm （1/8英寸） | 147.1n/15kgf | 低碳钢，铍青铜 | ||
HR30W | 294.2n/30kgf | ||||
HR45W | 441.3n/45kgf | ||||
HR15X | 钢球缩进器的直径 6.350mm（1/4英寸） | 147.1n/15kgf | 软金属，塑料等 | ||
HR30X | 294.2n/30kgf | ||||
HR45X | 441.3n/45kgf | ||||
HR15Y | 钢球缩进器的直径 12.70mm（1/2英寸） | 147.1n/15kgf | 极其柔软的金属，塑料 | ||
HR30Y | 294.2n/30kgf | ||||
HR45Y | 441.3n/45kgf |

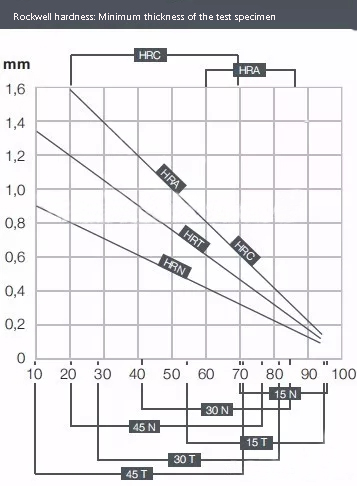

Rockwell硬度值与最小样本厚度之间的关系图：
