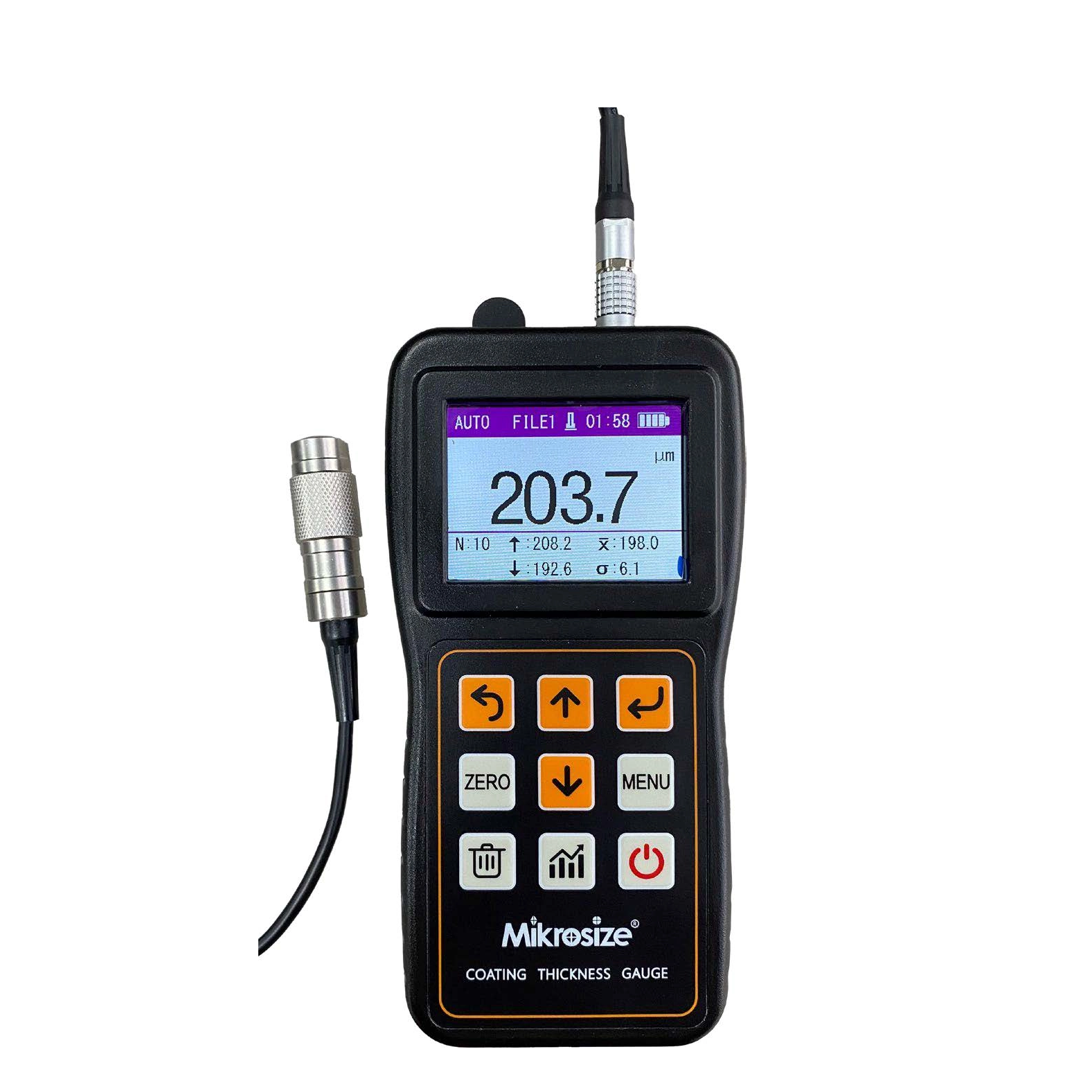

iCoat - 200 涂层测厚仪操作说明来自 微尺寸 一、操作前准备 (一)外观检查 1、仔细检查外壳 iCoat-200涂层测厚仪 以确保没有裂缝、破损或变形。要特别注意仪器的边角,因为这些部位在运输或日常使用过程中容易受到撞击。 2、检查显示屏,确保无划痕、亮点或暗点。开机后,观察屏幕显示是否清晰、完整,并检查是否有漏字、乱码。 3、一一按下仪器上的各个按钮,包括电源按钮、模式按钮、校准按钮、数据存储按钮(如果有)等。感觉按钮的反馈力度是否正常,按下和弹起是否顺畅,以及按钮功能是否反应准确。 (二)电源准备 1、电池安装 ●找到仪器背面的电池盒。通常有一个清晰的标签和一个打开按钮。使用合适的工具(如硬币)轻轻旋转或按下开启按钮即可打开电池仓盖。 ●确认电池型号。 iCoat - 200 通常使用[特定电池型号]。按照电池仓上标注的正负极方向正确插入电池。安装时注意不要用力,确保电池与电极接触良好。 ●安装好电池后,合上电池仓盖并检查仓盖是否关紧,防止电池松动或脱落。 2、外接电源连接 ●找到仪器的电源接口,一般位于仪器的侧面或背面。接口的形状和规格与所配备的电源适配器一致。 ●将电源适配器的插头端准确插入仪器电源接口,并确保插紧,以免接触不良。 ●将电源适配器的另一端插入合适的电源插座以连接电源。此时,观察仪器的显示屏或电源指示灯,确认仪器已正常通电。 (三)校准仪器 1、校准片选择 ●校准片的厚度对于校准结果至关重要。根据被测涂层的大致厚度范围,从配套校准片组中选择合适的校准片。例如,如果被测涂层的预期厚度在50 - 100μm之间,则选择厚度接近该范围的校准片,例如75μm校准片。 ●检查校准片表面是否平整、清洁,是否有划痕、污垢、氧化层。如果有轻微污垢,可以用干净的软布轻轻擦拭干净。 2、校准操作步骤 ●按下仪器上的“校准”按钮。此时,仪器显示屏会显示相应的校准提示信息,如“请放置校准片”等。 ●将选定的校准片平放在稳定的水平表面上,例如大理石平台或专用校准工作台。确保校准片不会晃动或移动。 ●握住探头,使探头的测量面与校准片的表面垂直。缓慢而稳定地将探头轻轻放在校准片上。注意探头应与校准片紧密接触,不得倾斜。 ●探头接触校准片后,保持稳定状态,不要移动探头或校准片。仪器将自动进行校准计算。等待几秒后,显示屏会显示校准完成信息,如“校准成功”以及校准后的相关参数。 二.测量操作步骤 (一)开机 1、找到仪器上的“电源”按钮,该按钮一般位于仪器正面或侧面容易触及的位置。 2、按住“电源”按钮约3-5秒。长按过程中观察仪器的显示屏,显示屏会逐渐亮起并显示仪器的品牌标志、型号信息以及一些初始化数据,如软件版本号等,当显示屏显示正常测量时界面上,表明开机过程完成。 (二) 选择测量模式 1、根据被测物的基材特性和涂层类型选择合适的测量模式。 iCoat-200通常有两种主要测量模式:磁力模式和涡流模式。 ●磁性模式:适用于测量钢铁、镍等磁性基材上的非磁性涂层,如钢铁表面的油漆、镀锌层。如果被测基材为磁性材料,按“模式”按钮,使仪器显示屏显示“磁力模式”或“MAG”。 ●涡流模式:用于测量铝、铜等非磁性金属基材上的绝缘涂层,如铝合金表面的阳极氧化膜和铜件上的有机涂层。当被测基材为非磁性金属时,按“模式”按钮可切换到“涡流模式”或“EDDY”模式。 2、选择测量模式后,再次确认测量模式是否正确。您可以根据仪器使用说明书或产品标签检查所选模式与被测材料的匹配性。 (三)测量 1、测量准备 ●将被测物体放置在稳定、方便操作的位置。如果被测物体表面不平整,应使用合适的夹具或支撑物进行固定,以保证测量过程中物体不移动。 ●清洁被测涂层表面,去除灰尘、油污、杂质等。这些污染物可能会影响测量结果的准确性。可以用干净的软布蘸适量的清洁剂(如酒精)轻轻擦拭涂层表面,然后用干净的软布擦干。 2、测量操作 ●握住探头,使探头的测量面与被测涂层表面垂直。保持手臂稳定,避免晃动。 ●缓慢平稳地降低探头,使探头与涂层表面充分接触。在接触的瞬间,你会感受到一定的阻力。此时,继续保持探头垂直,不要施加过大的压力,以免损坏探头或涂层。 ●当探头与涂层表面接触良好时,保持探头静止。仪器将开始测量涂层厚度,并将测量数据实时显示在显示屏上。随着时间的推移,数据会逐渐稳定。 ●等显示屏上的数值稳定后,读取并记录测量数据。记录时注意数据的单位。 iCoat-200通常以μm(微米)为单位显示涂层厚度。 3、多点测量 ●为了获得更准确的平均涂层厚度,需要在不同位置进行多点测量。选择几个有代表性的测量点,如被测物体的中心、角落等处。 ●在每个测量点重复上述测量操作步骤,并分别读取和记录测量数据。 ●计算多点测量数据的平均值。将所有测量数据相加,然后除以测量点数。所得结果为涂层厚度的平均值。 三.测量后操作 (一)断电 1、所有测量工作完成后,找到仪器的“电源”按钮。 2、按住“电源”按钮约3-5秒。仪器的显示屏将逐渐变暗直至完全熄灭。此时仪器已成功断电。 (二)数据处理 1、数据存储与传输(如果仪器支持) ●如果iCoat-200具有数据存储功能,在测量过程中,仪器会自动将测量数据存储在内存中。您可以通过仪器上的操作按钮或菜单选项查看已存储数据的列表。 ●如果要将数据传输到计算机等外部设备进行进一步分析处理,请先准备好相应的传输线(如USB线)。将传输线一端插入仪器的数据接口,另一端插入电脑的USB接口。 ●打开电脑上配套的数据处理软件(如果仪器配有专用软件)。根据软件的操作提示,选择数据传输功能,将仪器中的测量数据传输至计算机。传输完成后,您可以在软件中对数据进行整理、分析、绘图等。 2、手动数据记录(如果仪器不支持存储和传输) ●如果仪器不具备数据存储和传输功能,在测量过程中,需要手动记录每个测量点的测量数据。准备好记录表或笔记本,按照测量点顺序记录测量数据。同时注明测量时间、测量地点、测量方式等相关信息。 ●手工记录后,仔细检查记录的数据,确保数据的准确性和完整性。 (三)仪器保管 1、用干净的软布擦拭仪器表面,除去灰尘、油污和其他污渍。对于显示屏,可以使用专用的屏幕清洁剂和清洁布进行清洁。注意不要用力过大,以免划伤屏幕。 2、将仪器放置在专用仪器箱内。仪器箱内应装有合适的缓冲材料,如海绵、泡沫等,以保护仪器在运输和储存过程中免受碰撞和损坏。 3、整理好校准片、电源适配器、传输线(如有)及其他附件,并将其全部放在仪器箱内相应位置,确保附件不丢失或损坏。 4、关闭仪器箱体,将仪器箱置于干燥、通风、无腐蚀性气体的环境中妥善保存。避免将仪器暴露在阳光直射、高温、潮湿和其他不利环境因素下。 四.防范措施 (一)环境因素 1、避免在强磁场环境下使用iCoat-200涂层测厚仪,例如靠近大型电机、变压器、电磁铁等的区域。强磁场可能会干扰仪器的测量信号,导致较大的磁场干扰。测量结果出现误差。 2、远离强电场环境,如高压电线、变电站附近。强电场还可能影响仪器的电子元件,影响测量精度和仪器的正常工作。 3、仪器的工作温度范围一般为【具体温度范围】。仪器应在规定的温度范围内使用。在温度过高或过低的环境中使用仪器可能会导致仪器性能下降甚至损坏仪器。 避免在潮湿的环境中使用仪器,例如湿度较高的车间或实验室。潮湿的空气可能导致仪器内部的电子元件受潮,导致短路或故障。如果需要在潮湿环境下使用仪器,应采取相应的防护措施,如使用防潮盒或干燥剂等。 (二)探头保护 1、探头是仪器的核心部件,是精密零件。使用时要格外小心。拿起探头时,握住探头主体部分,避免直接接触探头测量表面,以免手上的油脂、污垢等污染测量表面。 2、测量过程中,确保探头垂直接触被测表面,避免探头倾斜。倾斜的探头会导致测量结果不准确,还可能损坏探头的测量元件。 3、避免探头碰撞和跌落。使用过程中,请将探头放置在安全位置,避免与其他物体碰撞。如果探头不慎掉落,应立即检查探头是否损坏,如外观是否变形、测量表面是否有划痕。如果发现探头损坏,应及时联系厂家进行维修或更换。 (三)校准与维护 1、定期对仪器进行校准是保证测量结果准确性的关键。建议每隔[特定时间间隔]或在一定次数的使用后校准仪器。具体校准操作步骤可参考上面“校准仪器”一节的内容。 2、仪器若长时间未使用(超过[特定时间]),再次使用前需重新校准。长期存放可能会引起仪器内部电子元件性能的变化,影响测量精度。 3、定期检查仪器的电池电量(如果是电池供电的话)。当仪器显示屏出现低电量提示时,应及时更换电池或连接外部电源。使用电量不足的电池可能会导致测量数据不准确,甚至导致仪器在测量过程中突然关机,导致测量数据丢失。 4、定期清洁仪器内外。可以使用压缩空气或专用清洁工具清除仪器内部的灰尘和杂物。仪器外部应保持清洁,避免污垢堆积,影响仪器的正常工作和外观。 (四)其他注意事项 1、在使用iCoat-200涂层测厚仪之前,请仔细阅读仪器的操作手册,熟悉仪器的各种功能和操作方法。请勿随意尝试不熟悉的操作,以免损坏仪器或造成测量结果不准确。 2、仪器在使用过程中如发现异常情况,如测量数据出现明显偏差、仪器无法开机、按钮无反应等,应立即停止使用并与厂家联系。仪器或专业维修人员进行检查和维修。请勿自行拆卸或修理仪器,以免造成更严重的损坏。 3、仪器的校准单应妥善保存,避免校准单损坏或丢失。校准表是校准仪器的重要工具。如果校准表不准确或损坏,将直接影响仪器的校准结果和测量精度。 |
