体视显微镜在电子、生命科学和材料科学中的七大应用

体视显微镜 基本指南：原理、应用和选择正确的测量测试仪器

体视显微镜简介

体视显微镜，也称为 解剖显微镜，是工业和生物环境中广泛使用的光学仪器。与专为薄样本高倍率分析而设计的复合显微镜不同，它提供低倍率（通常为 6 倍至 80 倍，可通过辅助镜头扩展）的固体物体的 3D 可视化。这种深度感知使其对于需要精确手眼协调的任务（例如解剖、精密组装、质量检查和返工）不可或缺。

作为精密测量测试仪器解决方案的领先供应商，Mikrosize 优先考虑质量控制和科学研究的光学清晰度和操作精度。我们的体视显微镜弥合了肉眼和微观世界之间的差距，为生产设施和研究实验室等提供服务。

了解体 视显微镜 原理

立体视觉背后的科学

体视显微镜和复合显微镜之间的主要区别在于它们的光学设计。复合显微镜使用单一光路，投射 2D 图像。相比之下，体视显微镜使用两个独立的光学路径（每个目镜一个），从稍微不同的角度捕获图像，模仿人类视觉。大脑通过立体视觉将这些图像融合成 3D 视图。

这种深度感知对于精细的任务至关重要：焊接微型电路元件、精确的微注射或解剖都需要空间意识来判断距离和有效地操作工具。体视显微镜将放大的视图转变为可操作的 3D 空间，以实现精确的手部运动。

格里诺与常见主要目标设计

体视显微镜采用两种主要光学设计，每种设计都适合特定应用：

• 格里诺原理：具有两个独立光学系统（每个系统都有自己的物镜和目镜）的传统设计。它具有出色的立体深度、紧凑的外形和成本效益，使其成为教育和日常检查的理想选择。

• 通用主物镜 (CMO) 设计：一种现代、先进的设计，具有一个服务于两个光路的大物镜。它提供更长的工作距离、轻松的附件集成（例如荧光照明器）、符合人体工程学的视角以及卓越的光学像差校正。高端研究模型通常使用复消色差光学器件来获得无色条纹、高对比度图像。

体视显微镜的基本组件

Mikrosize 确保我们的体视显微镜的所有组件都符合严格的耐用性和光学性能标准，协调工作以实现清晰、符合人体工程学的观察。

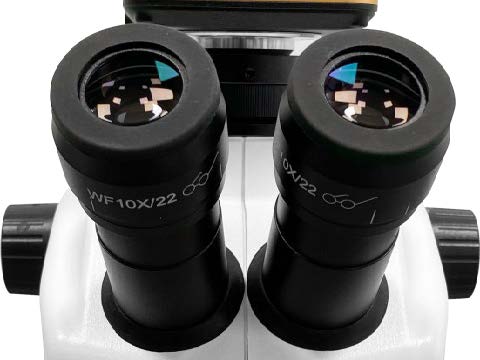

观察头和目镜系统

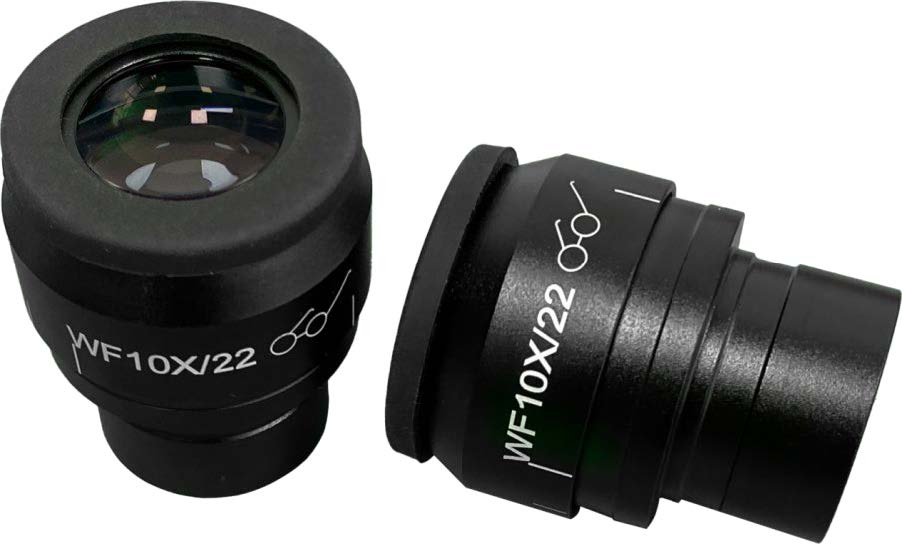

观察头包含目镜和棱镜，将图像引导给用户。标准目镜（10 倍或 15 倍）具有屈光度调节功能，可补偿眼睛之间的视力差异，还具有瞳孔调节功能，可适应不同的面部结构，从而减少长时间使用时的眼睛疲劳。

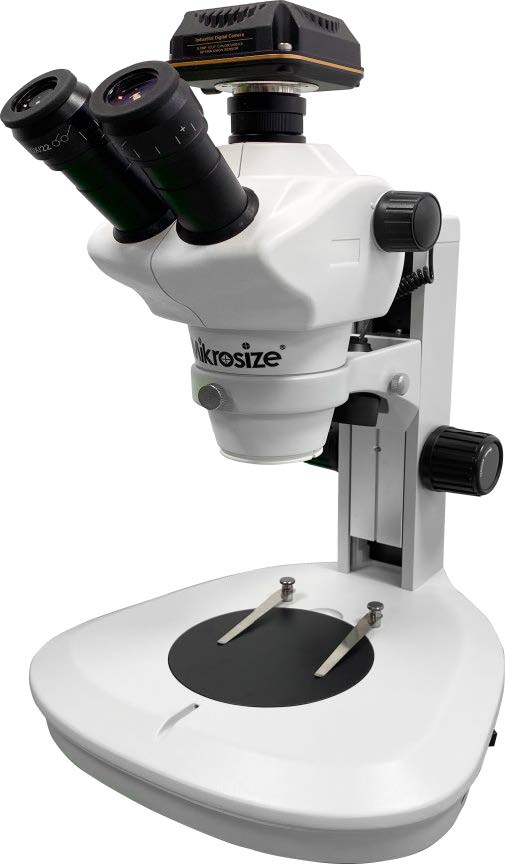

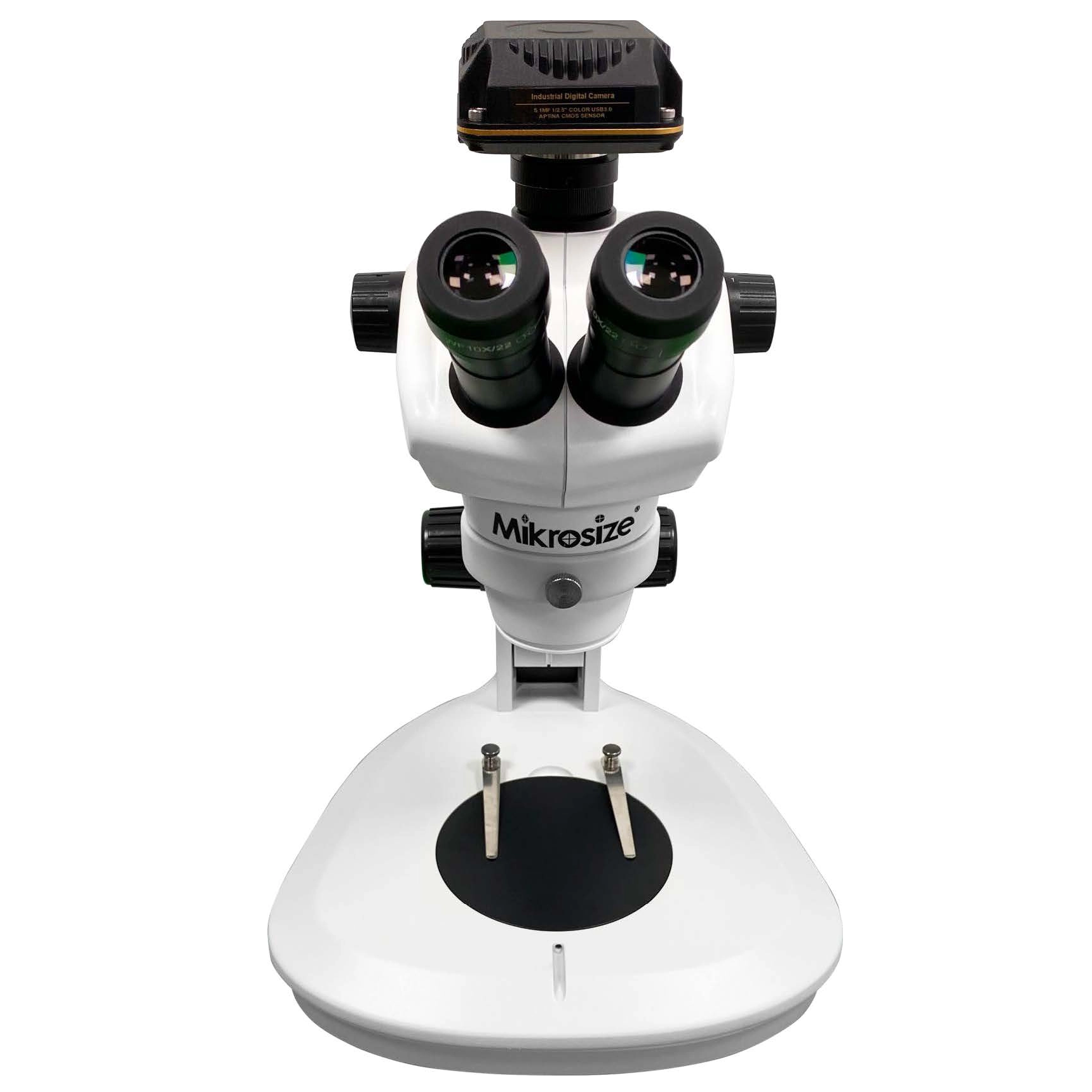

头部配置包括：双目（仅用于视觉观察）和三目（带有用于数码相机的额外端口，可同时查看和记录 - 对于现代质量保证工作流程至关重要）。

调焦机构和支架选项

调焦旋钮垂直调节观察头或载物台以锐化焦点。高品质型号具有平滑、张力可调的机构来支撑配件重量。支架提供结构稳定性，其类型适合应用：

• 杆式支架：稳定，具有基本的垂直调节功能，适合一般实验室工作。

• 吊臂支架：适用于大型工作空间的铰接臂，非常适合超大部件、显微手术或需要广泛接触的工业任务。

物镜和变焦系统

与复合显微镜（具有旋转固定物镜）不同，现代体视显微镜使用连续变焦系统。控制旋钮可实现从低倍概览到高倍细节检查的无缝过渡，变焦比（例如 6.5:1、8:1）提供灵活性，无需更换镜头。高级系统是齐焦的（标本在整个放大倍率范围内保持焦点），辅助物镜可以延长放大倍率或工作距离。

照明系统和技术

与复合显微镜（薄样本的透射光）不同，立体显微镜主要使用入射光（从样本表面反射）来观察不透明物体（岩石、昆虫、电子产品）。现代系统提供多功能照明：

• 双 LED 照明：标准，上部入射光（不透明样品）和下部透射光（通过玻璃载物台的半透明样品）。

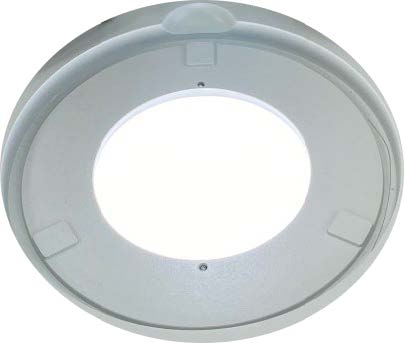

• 灵活的选项：鹅颈 LED（可调节表面纹理/对比度的角度）和环形灯（无阴影、均匀照明）。独立调光可减少反射表面上的眩光。

跨行业应用

由于体视显微镜的多功能性，Mikrosize 强大的测量测试仪器系统在全球教室、生产线和研究设施中受到信赖。

电子制造应用

技术人员使用立体显微镜进行 PCB 组装/返工，利用只有这些仪器才能提供的深度感知来检查焊点（冷焊点、电桥）。更长的工作距离（通常> 100毫米）允许操纵烙铁和镊子。故障分析工程师追踪损坏的电路并检查微电子完整性。

生物和生命科学应用

立体显微镜是必不可少的解剖工具：昆虫学家研究昆虫形态，植物学家检查植物结构，实验室使用它们进行生物体分类和显微解剖。 3D 可视化 可以在观察标本的同时进行工具操作。

材料科学 与质量控制

材料科学家使用它们进行质量控制：检查断裂表面、金属晶粒结构和零件表面光洁度。取证专业人员通过可调节照明和变焦来分析痕迹证据（纤维、头发、工具痕迹），以获取法律文件。

医疗器械制造

医疗器械生产需要仔细检查（导管、支架、手术器械）是否存在缺陷。悬臂式立体显微镜用于手术室和实验室的显微外科手术（训练/动物研究中的血管/神经缝合）。

先进的功能和数字集成

数字技术已将体视显微镜转变为综合数据采集平台。

数码相机集成

数字体视显微镜集成了高分辨率摄像头，在显示器上显示实时图像/视频，以减轻眼睛疲劳并实现共享查看。先进的系统具有自动立体显示器（无需专门眼镜即可在平面屏幕上显示 3D）和带眼动追踪功能的双摄像头，可提供身临其境、无疲劳的 3D 体验，非常适合协作。

测量和记录软件

与相机和软件配合使用，体视显微镜成为强大的计量工具。屏幕上的测量、注释和参考叠加支持具有可验证数据的 ISO 标准。编码模型可跟踪经过校准、可比较的图像的放大率/设置，从而消除质量报告中的猜测。

人体工学创新

高级型号优先考虑人体工程学，以减轻长时间用户的压力：可调节的视角、直立的头/颈定位以及自然的手部对焦控制可提高舒适度和工作效率。

选择合适的 体视显微镜

选择合适的体视显微镜需要考虑应用需求和预算。 Mikrosize 的产品阵容可满足不同的需求。

应用评估注意事项

• 样品特性：不透明样品需要较强的入射光；半透明样品受益于组合的入射/透射光。

• 工作流程：双目头用于简单观察；用于记录/测量的三目头（需要相机端口）。

• 样品尺寸：小/扁平物品的标准支架；吊杆代表需要工具访问的大型/笨重物品。

光学性能评估

变焦范围（更宽的比率 = 更大的多功能性）和工作距离（对于工具访问至关重要，>100mm 用于操作）是关键。优质光学器件（复消色差透镜）可提供卓越的色彩精度和清晰度。

照明和配件注意事项

内置LED照明，方便；外部鹅颈灯提供灵活性。模块化系统允许未来扩展（辅助镜头、目镜、支架）以支持实验室的发展。

维护和最佳实践

正确的保养可确保 Mikrosize 测量测试仪器持久、一致的性能。

• 光学清洁：使用专门的镜头纸和溶液；压缩空气去除松散的灰尘。避免使用纸巾/刺激性化学品（损坏涂层）。

• 环境：储存于清洁、干燥的地方；使用防尘罩防止污染。

• 机械保养：轻轻操作对焦/变焦旋钮；僵硬的机构需要专业维修（请勿强行）。

• 校准：使用平台千分尺定期校准可确保测量精度，支持质量管理体系。

结论

体视显微镜在各个学科中都是不可或缺的，它能够实现其他方法无法达到的精度。作为值得信赖的测量测试仪器供应商，Mikrosize 为专业人士配备高品质体视显微镜，以推动卓越。

投资优质体视显微镜——无论是用于新实验室、生产升级还是教育——都可以提高准确性、质量和发现。了解功能和选项可确保选择适合特定挑战和进步的理想仪器。
